Λεπτομέρειες:
|
| Τύπος: | Καλώδιο FFC | Περιγραφή: | πίνακας dvi fpc |
|---|---|---|---|
| Υπηρεσία: | Ο cOem ODM δέχεται | Υλικό πυρήνων: | επίχρυσος/κασσίτερος-καλυμμένος χαλκός |
| Πίσσα: | 0.5mm | Χρώμα: | λευκό/κίτρινος |
| Υψηλό φως: | Καλώδιο κορδελλών πινάκων FPC DVI,καλώδιο κορδελλών 50pin FPC,Επίπεδο καλώδιο DV FFC |
||

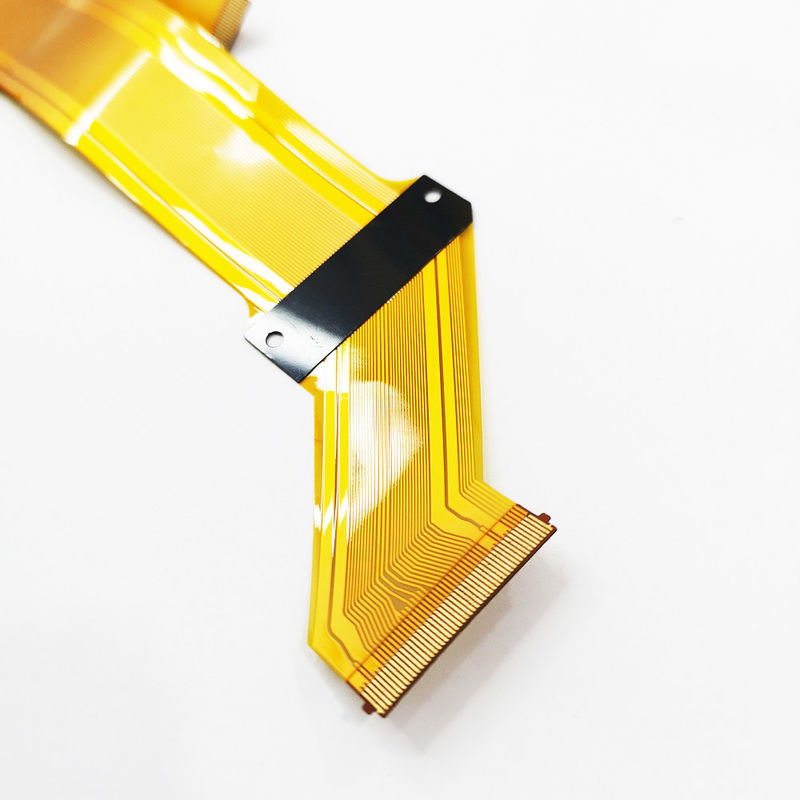

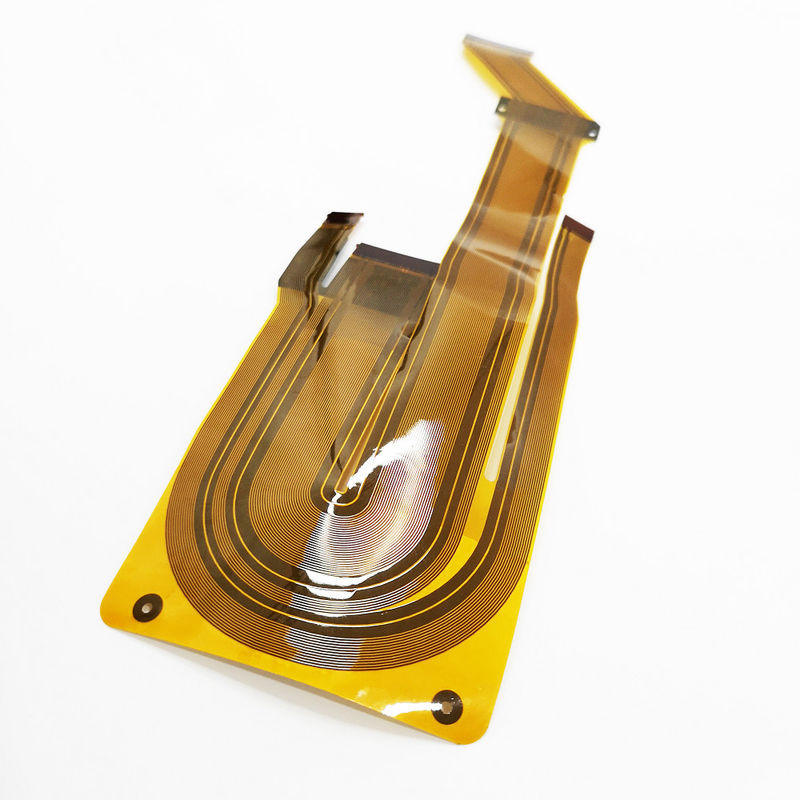

Πίνακας 50pin Dvi εισαγωγών δεδομένων καλωδίων FPC για DV
Περιγραφή προϊόντων
| Στοιχεία | Paramerers |
| Διπλά πλευρά/mulyti-στρώμα | |
| Ανώτατο μέγεθος επιτροπής | 32 " *20 " (800mm*508mm) |
| Ελάχιστη διαδρομή/χάσμα IL | 0.075mm/0.075mm (3mil/3mil) |
| Ελάχιστο δακτυλιοειδές δαχτυλίδι στο εσωτερικό στρώμα ένα πλευρά | 3mil (0.075mm) |
| Μέγιστο βάρος OL $cu | 6oz (210um) |
| Μέγιστο βάρος 1L $cu | 12oz (420um) |
| Τελειωμένο πάχος πινάκων | 0.206mm |
| Αρίθμηση στρώματος | 2-32L |
| Στρώμα στο στρώμα εγγραφή | ±3mil (±76um) |
| Τελειωμένη λ. διάμετρος τρυπών | 0.15mm (6mil), 0.1mm (4mil) για HDI |
| Ακρίβεια θέσης τρυπών | ±2mil (±50um) |
| Ανοχή αυλακώσεων hloe | ±3mil (±75um) |
| Ανοχή διαμέτρων PTH | ±2mil (±50um) |
| Ανοχή διαμέτρων NPTH | ±1mil (25±um) |
| Ανώτατος λόγος διάστασης PTH | 10:1 |
| Χαλκός στον τοίχο των τρυπών | 0.4-2mil (10-50um) |
| Ανοχή εγγραφής σχεδίων Grapic | ±3mil (0.075um) |
| Ελάχιστη διαδρομή/χάσμα 1L (mil) - βάρος χαλκού εξαρτώμενο | 3mil/3mil (75um/75um) |
| Η ανοχή χαρακτικής διαδρομής | ±1mil (±25um) |
Εφαρμογή
Τα προϊόντα μας χρησιμοποιούνται ευρέως στις τηλεπικοινωνίες, τα δίκτυα υπολογισμού, το ιατρικό εξοπλισμό, και πολλούς άλλους τομείς υψηλής τεχνολογίας.
Οι υπηρεσίες μας
Με τα επαγγελματικά τμήματά μας, μπορούμε να προσφέρουμε:
Σχέδιο PCB
Κατασκευή PCB: Αρχείο PCB ή αρχείο Gerber που απαιτείται
Συνέλευση PCB PCBA SMD SMT: Κατάλογος Bom που απαιτείται
Ηλεκτρονικό σχέδιο
Αντίστροφη εφαρμοσμένη μηχανική - το αντίγραφο PCB, κλώνος PCB, ολοκληρωμένο κύκλωμα αποκωδικοποιεί
Συστατική προμήθεια
Δοκιμή ολοκληρωμένων προϊόντων PCB PCBA
Μαζική παραγωγή
Κατασκευή συμβάσεων Prodcution
NDA - συμφωνία μη-κοινοποίησης
Η ικανότητα κατασκευής PCB μας
| Στοιχείο | Προδιαγραφή | |
| 1 | Numbr του στρώματος | 1-16 στρώματα (πρότυπα) |
| 2 | Υλικό | FR4, αργίλιο, FPC |
| 3 | Η επιφάνεια τελειώνει | HASL (ΕΆΝ), χρυσή επένδυση, Enig, χρυσός βύθισης, κασσίτερος βύθισης, OSP |
| 4 | Τελειώστε το πάχος πινάκων | 0.2mm-6.00 χιλ. (8mil-126mil) |
| 5 | Πάχος χαλκού | 1/2 oz λ. 12 oz ανώτατος |
| 6 | Μάσκα ύλης συγκολλήσεως | Πράσινος/μαύρος/άσπρος/κόκκινος/μπλε/κίτρινος |
| 7 | Min.Trace διάστημα πλάτους & γραμμών | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Min.Hole διάμετρος για CNC Driling | 0.1mm (4mil) |
| 9 | Min.Hole διάμετρος για punching | 0.9mm (35mil) |
| 10 | Μεγαλύτερο μέγεθος επιτροπής | 610mm*508mm |
| 11 | Θέση τρυπών | +/--0.075mm (3mil) CNC Driling |
| 12 | Πλάτος αγωγών (W) | 0.05mm (2mil) ή +/-20% του αρχικού έργου τέχνης |
| 13 | Διάμετρος τρυπών (Χ) | PTH Λ: +/--0.075mm (3mil) Μη-PTH Λ: +/--0.05mm (2mil) |
| 14 | Ανοχή περιλήψεων | δρομολόγηση 0.125mm (5mil) CNC +/--0.15mm (6mil) από Punching |
| 15 | Στρέβλωση & συστροφή | 0,70% |
| 16 | Αντίσταση μόνωσης | 10Kohm-20Mohm |
| 17 | Αγωγιμότητα | <50ohm> |
| 18 | Τάση δοκιμής | 10-300V |
| 19 | Μέγεθος επιτροπής | 110×100mm (λ.) 660×600mm (ανώτατος) |
| 20 | Misregistration στρώμα-στρώματος | 4 στρώματα: 0.15mm (6mil) ανώτατα 6 στρώματα: 0.25mm (10mil) ανώτατα |
| 21 | Min.spacing μεταξύ της άκρης τρυπών στο σχέδιο circuity ενός εσωτερικού στρώματος | 0.25mm (10mil) |
| 22 | Min.spacing μεταξύ του ouline πινάκων στο σχέδιο στοιχείων κυκλώματος ενός εσωτερικού στρώματος | 0.25mm (10mil) |
| 23 | Ανοχή πάχους πινάκων | 4 στρώματα: +/--0.13mm (5mil) 6 στρώματα: +/--0.15mm (6mil) |
| 24 | Έλεγχος σύνθετης αντίστασης | +/-10% |
| 25 | Διαφορετικό Impendance | +-/10% |
FAQ
Q1: Ποια είναι τα κύρια είδη υπηρεσίας PCB και PCBA;
Α: Βιομηχανικές συσκευές/ιατρικός κύριος πίνακας εξοπλισμών/επικοινωνιακές συσκευές/ασύρματες συσκευές ηλεκτρονικής Comsumer συσκευών.
Q2: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Είμαστε ένα εργοστάσιο υπηρεσιών στάσεων cOem ένα PCB PCBA.
Q3: Πόσες γραμμές SMD έχετε;
Α: 8 γραμμές, εξοπλισμός από την Ιαπωνία, εμπορικό σήμα YAMAYA.
Q4: Εάν χρειάζομαι το αντίγραφο PCB ή το σχέδιο PCB, ή τον επανασχεδιασμό PCB;
Α: Με τις επαγγελματικές ομάδες μας. με την πλήρη εμπειρία, μπορούμε να παρέχουμε τις καλές υπηρεσίες για σας:
α, σχηματικό αρχείο PCB
β, συγκεκριμένη περιγραφή λειτουργίας
δύο ή περισσότερης λειτουργώντας δείγματα γ,
δ, οποιαδήποτε informations λεπτομερειών που μπορείτε να παρέχετε.
