Ηλεκτρονικά Εξαρτήματα MIC – Συναρμολόγηση Κλωβού SFP+ 1×6 με Ενσωματωμένο Υποδοχή Press-Fit 120 Θέσεων, Εξωτερικός Οπτικός Οδηγός & Ελατήρια EMI – 10G/25G Συνδετήρας I/O Hot-Swappable για Switch / NIC / 5G PCB
Περιγραφή Προϊόντος
|
Παράμετρος
|
Προδιαγραφή
|
|
Μάρκα / Σειρά
|
Ηλεκτρονικά Εξαρτήματα MIC – Συναρμολόγηση Κλωβού SFP+
|
|
Μορφή
|
Συμβατό προς τα πίσω με SFP / SFP+ / SFP28
|
|
Μήτρα Θυρών
|
1 × 6 (6 θύρες γραμμικές)
|
|
Θέσεις
|
120 (20 × 6)
|
|
Βήμα
|
0,8 mm (0,031 ίντσες)
|
|
Στήριξη
|
Μέσω Οπής, Ορθή Γωνία
|
|
Τερματισμός
|
Συμβατή Πίνακας Press-Fit (Ø0,64 mm, ουρά 2,05 mm) / προαιρετικό SMT
|
|
Υλικό Επαφής
|
Φωσφοροχαλκός
|
|
Επίστρωση Επαφής
|
Επίχρυση στην περιοχή σύνδεσης (30 μ" προαιρετικό), κασσίτερος στην ουρά press-fit
|
|
Υλικό Κλωβού
|
Νικελοχάλυκος (κράμα χαλκού), επιχρωμιωμένο
|
|
Οπτικός Οδηγός
|
Εξωτερικός τύπος PMMA, 2 κανάλια LED ανά θύρα (Link + ACT)
|
|
Χαρακτηριστικό EMI
|
Εσωτερικά + εξωτερικά ελατήρια βηρυλλίου-χαλκού (προαιρετικό ελαστομερές παρέμβυσμα)
|
|
Ρυθμός Δεδομένων
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28)
|
|
Διαφορική Αντίσταση
|
100 Ω
|
|
Ονομαστικό Ρεύμα
|
0,5 A / επαφή
|
|
Αντίσταση Επαφής
|
≤ 80 mΩ
|
|
Αντίσταση Μόνωσης
|
≥ 1000 MΩ @ 500 V DC
|
|
Τάση Αντοχής
|
300 V AC
|
|
Κύκλοι Σύνδεσης
|
≥ 100 (hot-swap)
|
|
Θερμοκρασία Λειτουργίας
|
-55 °C έως +105 °C (βιομηχανική κατασκευή -40~+85 °C)
|
|
Βαθμολογία Αντοχής στη Φλόγα Περιβλήματος
|
UL 94 V-0 (LCP)
|
|
Συμβατό
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Διασταυρούμενη Αναφορά
|
TE 2170305-2 / 2007250-1 / 2143294-1; Amphenol UE76-A20; Molex 74754-0620
|
|
Τυπικές Διαστάσεις
|
Μ ≈ 86,0 × Π ≈ 48,6 × Υ ≈ 12,3 mm (αναφορά βιομηχανίας 1×6)
|
|
Ελάχιστη Ποσότητα Παραγγελίας (MOQ)
|
500 τεμ.
|
|
Χρόνος Παράδοσης Δείγματος
|
5–7 εργάσιμες ημέρες
|
|
Χρόνος Παράδοσης Μαζικής Παραγωγής
|
3–4 εβδομάδες
|
|
Συσκευασία
|
Αντιστατικό δίσκο
|

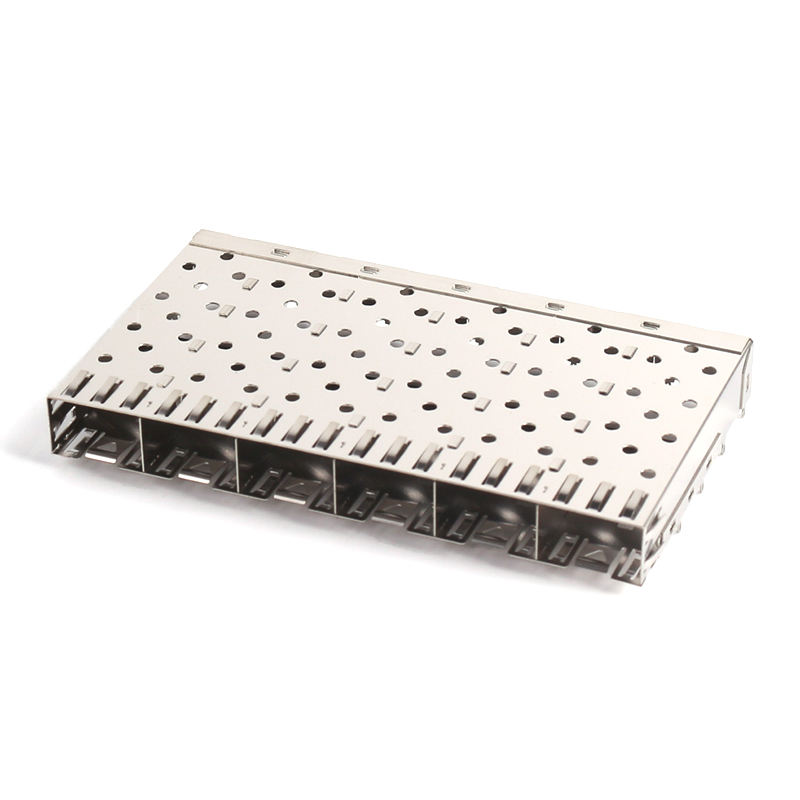

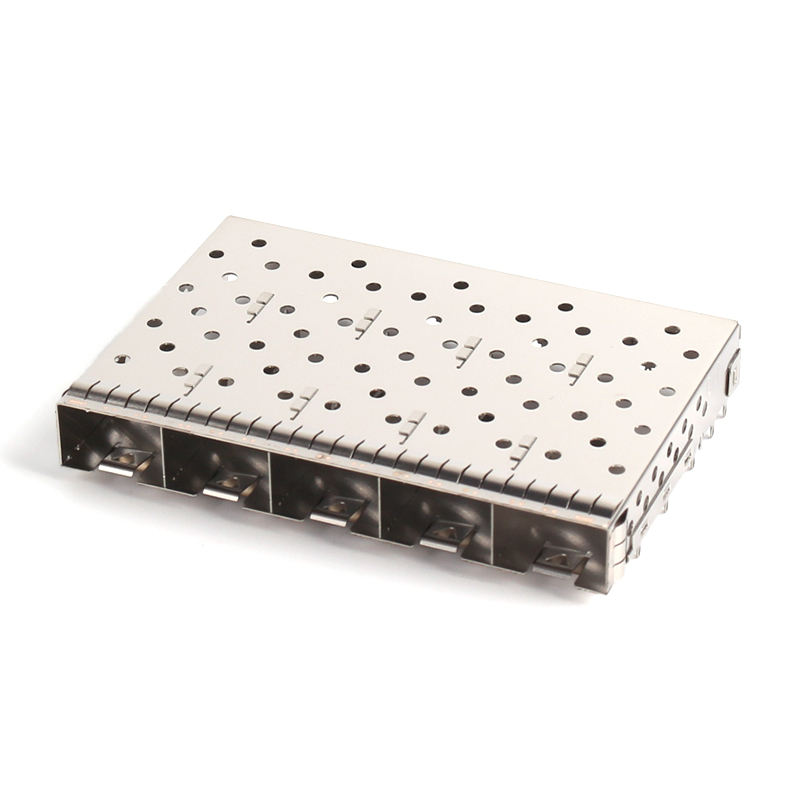

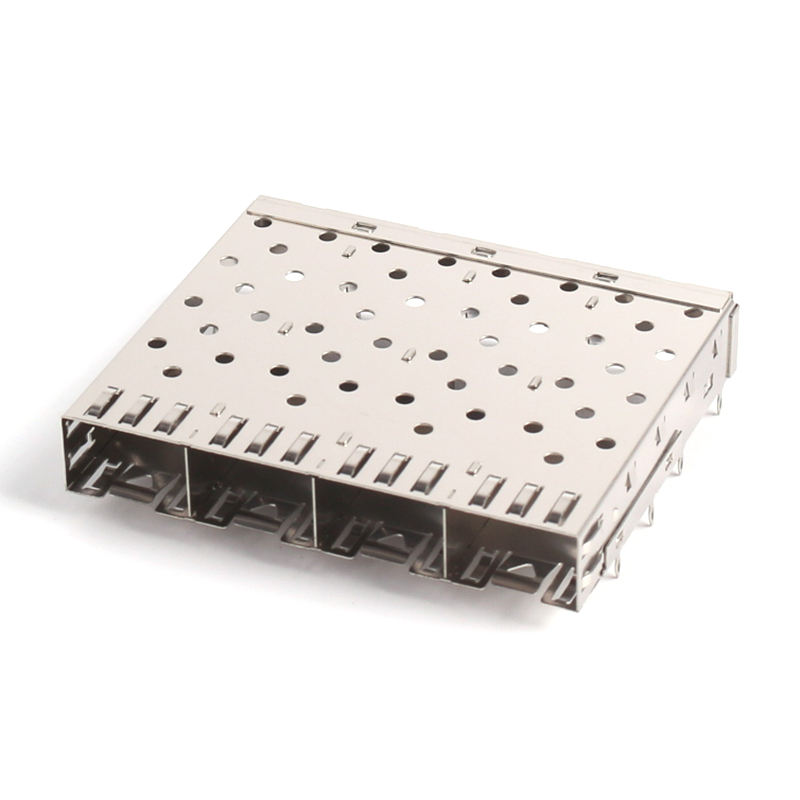

Η Συναρμολόγηση Κλωβού MIC 1×6 SFP+ είναι ένας συνδεδεμένος, hot-swappable διασυνδετικός I/O: ένας γραμμικός κλωβός θωράκισης από νικελοχάλυκο έξι θυρών + υποδοχή press-fit ορθής γωνίας 120 θέσεων + εξωτερική συστοιχία οπτικού οδηγού PMMA, αποστέλλεται ως μία μονάδα pick-and-place. Δέχεται οπτικούς πομποδέκτες SFP, SFP+ και SFP28, καλώδια DAC και AOC, και τοποθετείται στην πλακέτα PCB του κεντρικού υπολογιστή με μηδενικό συγκόλληση.
Η γραμμική μορφή 1×6 είναι η προεπιλεγμένη γραμμή σύνδεσης του κλάδου για διαχειριζόμενους διακόπτες — συνδυάστε οκτώ από αυτά σε έναν διακόπτη 48 θυρών 10G ToR, και έχετε 48 γραμμές SFP+ με καθαρή, φιλική προς την ετικέτα απόσταση προσόψεως. Ο εξωτερικός μόνο οπτικός οδηγός διατηρεί την ορατότητα της κατάστασης LED, διατηρώντας παράλληλα το μεταλλικό τοίχωμα του κλωβού ως συνεχή ασπίδα EMI (το συνήθες αδύναμο σημείο στους κλωβούς με εσωτερικό LP).
|
Διάσταση
|
Στοιβασμένος Κλωβός 2×3
|
Γραμμικός MIC 1×6 (Αυτό το Προϊόν)
|
|
Πλάτος μπροστινής όψης
|
Στενότερο
|
Φαρδύτερο (~48,6 mm) αλλά ετικέτες μονής σειράς
|
|
Εργαλεία προσόψεως
|
Χρειάζεται στοιβασμένες εγκοπές
|
Απλή ορθογώνια σχισμή
|
|
Εξυπηρέτηση LED
|
Δυσκολότερη ευθυγράμμιση
|
Άμεση εξωτερική ευθυγράμμιση LP, χωρίς διάτρηση τοιχώματος κλωβού
|
|
Ακεραιότητα τοιχώματος EMI
|
Συχνά κομμένο για εσωτερικό LP
|
Στερεό τοίχωμα, LP εξωτερικά → καλύτερη σφράγιση RF
|
|
Περίπτωση χρήσης
|
Πυρήνας 1U με πυκνές θύρες
|
Γραμμές σύνδεσης, διακόπτες πρόσβασης 48 θυρών, NICs
|
Ποιότητα & Αξιοπιστία
-
100% έλεγχος συνέχειας & δύναμης εισαγωγής press-fit ανά παρτίδα
-
Έλεγχος διαστάσεων κλωβού CMM (±0,05 mm)
-
Αντίσταση επαφής & hi-pot σύμφωνα με IEC 60512
-
Θερμικός κύκλος -55↔+105 °C, 500 κύκλοι
-
Θωράκιση EMI επαληθευμένη σε κυψέλη GTEM (≥60 dB @ 1–10 GHz)
-
Τεκμηρίωση ISO 9001 / RoHS / REACH κατά την αποστολή.
Διασταυρούμενη Αναφορά (Άμεση Αντικατάσταση)
|
Μάρκα
|
Ισοδύναμο P/N
|
|
TE Connectivity
|
2170305-2 (χωρίς LP), 2007250-1 / 2143294-1 (με LP)
|
|
Amphenol
|
UE76-A20-xxxx (ExpressPort 1×6)
|
|
Molex
|
74754-0620 / 74754-0610
|
|
Prosper
|
SFPP016PB
|
Επιλογές Προσαρμογής
|
Επιλογή
|
Επιλογές
|
|
Οπτικός οδηγός
|
Κανένας / Μόνο εξωτερικός (προεπιλογή) / Εσωτερικός+Εξωτερικός / Μόνο εσωτερικός
|
|
Πάχος χρυσού
|
Επίχρυση 15μ" / 30μ" (προαιρετικό)
|
|
Τερματισμός
|
Press-fit (προεπιλογή) / ουρά SMT / μικτός
|
|
Φινίρισμα κλωβού
|
Επιχρωμιωμένο (προεπιλογή) / Επιχρωμιωμένο / μαύρο οξείδιο
|
|
EMI
|
Μόνο ελατήριο / + ελαστομερές παρέμβυσμα / + αγώγιμος αφρός
|
|
Ψύκτρα
|
Κανένα / ψύκτρα κορυφής (σημείωση: ορισμένα TE 1×6 δεν είναι συμβατά με ψύκτρα)
|
|
Μήτρα θυρών
|
1×1 / 1×2 / 1×4 / 1×6 / 1×8
|
|
Λογότυπο
|
Σήμανση λέιζερ στην κορυφή του κλωβού (ισχύει MOQ)
|
Συχνές Ερωτήσεις
Ε: Πόσο σύντομα μπορούμε να λάβουμε την προσφορά;
Α: Εάν οι προδιαγραφές επιβεβαιωθούν, η προσφορά μας μπορεί να παρασχεθεί εντός 24 ωρών.
Ε: Μπορείτε να παρέχετε δείγματα για αξιολόγηση;
Α: Ναι, τα δείγματα μπορούν να σας αποσταλούν για αξιολόγηση.
Ε: Πόσο χρόνο χρειάζεται για να επεξεργαστεί και να αποσταλεί μια παραγγελία;
Α: Όταν τα είδη είναι σε απόθεμα, συνήθως τα αποστέλλουμε την επόμενη 3 έως 7 εργάσιμες ημέρες μετά την παραλαβή
μιας παραγγελίας.
Ε: Ποιος είναι ο εμπορικός σας όρος;
Α: FOB, FCA, CFR, CIF, EXW, DDU είναι διαθέσιμα. Μπορούμε επίσης να σας βοηθήσουμε να επιλέξετε την πιο
ευνοϊκή και αποτελεσματική μέθοδο αποστολής.
Ε: Ποιος είναι ο όρος πληρωμής;
Α: Υποστήριξη παραγγελίας διασφάλισης εμπορίου Alibaba online πληρωμή, T/T,
PayPal κ.λπ.
Ε: Πόσο διαρκεί η περίοδος εγγύησης;
Α: Το προϊόν συνοδεύεται από 1 έτος περιορισμένη εγγύηση.
Ε: Μπορείτε να παρέχετε υπηρεσία OEM & ODM;
Α: Ναι, η επαγγελματική μας ομάδα R&D θα βοηθήσει να γίνουν οι ιδέες σας πραγματικότητα.
