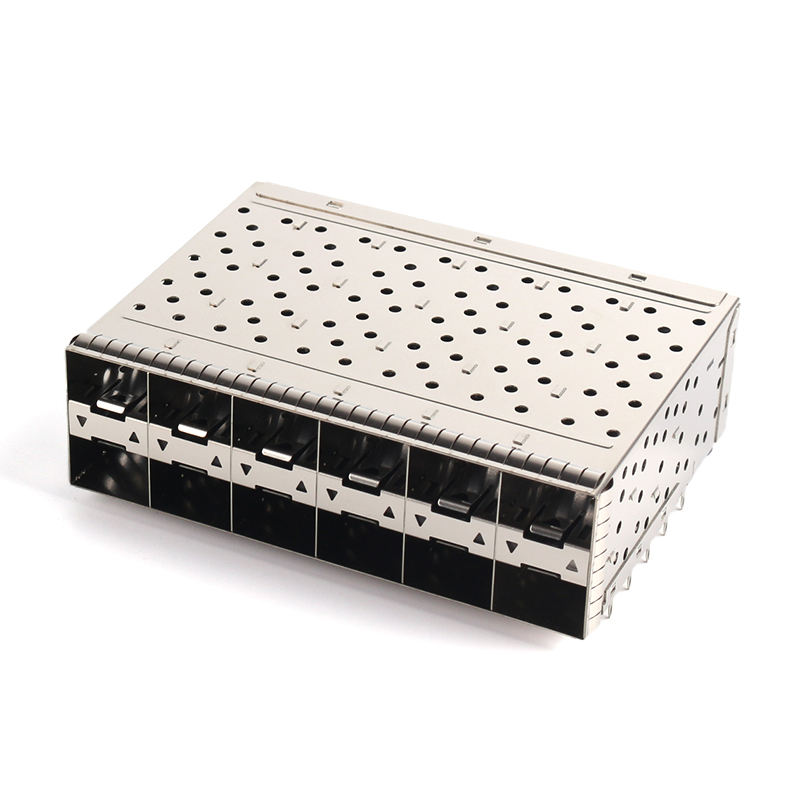

Συγκρότημα SFP28 / SFP+ 2×6 κλουβί με εξωτερικό σωλήνα φωτισμού, υποδοχή 240 θέσεων, 30μ "χρυσό στην περιοχή επαφής
Περιγραφή του προϊόντος
|
Παράμετρος
|
Προδιαγραφές
|
|
Τύπος τμήματος
|
Συγκρότημα κλουβιών SFP+ / SFP28 με ολοκληρωμένο δοχείο (2×6 στοιβαγμένο)
|
|
Φόρμα
|
Εναλλακτικά συστήματα SFP/SFP+/SFP28
|
|
Μητρώο λιμένων
|
2 × 6 (συνολικά 12 θύρες)
|
|
Θέσεις
|
240 (20 × 12)
|
|
Πύργος
|
00,8 mm (0,032 ίντσες)
|
|
Εγκατάσταση
|
Μέσα από τρύπα, δεξιά γωνία
|
|
Τερματισμός
|
Πινάκια που συμμορφώνονται με τις απαιτήσεις του τύπου Press-Fit (Ø0,64 mm, ουρά 3,0 mm) / προαιρετικά SMT
|
|
Υλικό επαφής
|
Φωσφορικό κράμα χάλκινου/ χαλκού
|
|
Επικάλυψη επαφής
|
30 μ" (0,76 μm) χρυσού min στην περιοχή ζευγαρώματος, πάνω από το PdNi/Ni, κασσίτερο στην ουρά της πρέσης
|
|
Υλικό κλουβιών
|
Ασημένιο νικελίου (σύνθετο χαλκού), επιχρισμένο με νικέλιο
|
|
Φωτεινό σωλήνα
|
Μόνο εξωτερικός τύπος(PMMA/PC), 2 ∆3 καναλιών LED ανά θύρα
|
|
Ειδικότητα EMI
|
Εξωτερικά + εσωτερικά δαχτυλίδια ελατήρια βεριλίου- χαλκού, προαιρετική συμπίεση από ελαστομερές
|
|
Ποσοστό δεδομένων
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4)
|
|
Τρέχουσα αξιολόγηση
|
0.5 A/συναντήσεις
|
|
Αντίσταση επαφής
|
≤ 70 mΩ
|
|
Αντίσταση μόνωσης
|
≥ 1000 MΩ @ 500 V DC
|
|
Αντιστέκεται στην τάση
|
300 V AC / 750 V κορυφή
|
|
Κύκλοι ζευγαρώσεως
|
≥ 100 (στοποθέτηση της μονάδας)
|
|
Δύναμη εισαγωγής (μονάδα)
|
≤ 40 N
|
|
Δύναμη εκτόξευσης (ενότητα)
|
≤ 11,5 N
|
|
Εργασιακή θερμοκρασία
|
-55 °C έως +105 °C (μερικές κατασκευές -40~+85 °C)
|
|
Αξιολόγηση φλόγας κατοικίας
|
UL 94 V-0 (LCP)
|
|
Συμμόρφωση
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Κρόσο διαιτητής.
|
ΤΕ 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Τυπικές διαστάσεις
|
L 63,25 × W 86,0 × H 25,4 mm (βλέπε βιομηχανία 2×6)
|
|
Τροποποιημένο
|
500 τεμάχια
|
|
Χρόνος προετοιμασίας δείγματος
|
7 εργάσιμες ημέρες
|
|
Χρόνος προετοιμασίας μάζας
|
3 ∙ 4 εβδομάδες
|
|
Συσκευή
|
Σκληρό αντιστατικό δίσκο
|
5 Βασικά σημεία πώλησης
1, Μόνο εξωτερικός σωλήνας φωτός καθαρή πλάκα προσώπου, μηδενική απώλεια εσωτερικού ανοίγματος.
2, 30μ " Min Χρυσό στην περιοχή ζευγαρώματος.
3, 240-θέσης Press-Fit δέκτης (20 × 12).
4, 2 × 6 στοιβαγμένο Rack-Style = 12 θύρες σε συμπαγές Z-Height.
5Πλήρης περιφέρεια ελατήρια EMI + Νικέλιο-Ασημένιο κλουβί.
Σενάρια εφαρμογής
Κέντρο δεδομένων 25G ToR διακόπτες (48 θύρες = 4 × 2 × 6 κλουβιά)
Εταιρικοί διακόπτες πρόσβασης SFP28 και κάρτες γραμμής πλαισίου
Διακομιστές 25G/10G NIC (καρτές προσαρμογή πολλαπλών θύρων)
5G κάρτες μεταφορών fronthaul DU/CU (CPRI/eCPRI)
Πυροσβεστικά τείχη, IPS/IDS, εξισορρόπηση φορτίου
Βιομηχανικοί διακόπτες Ethernet (DIN/19") που απαιτούν κατάσταση LED + περιθώριο EMI.
|
Ετικέτα
|
Αντιστοιχία P/N
|
|
Συνδεσιμότητα TE
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Η Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
2 × 6 SFP+ σειρά εξωτερικών συσκευών τύπωσης LP (κατά αίτηση)
|
Ποιότητα & Αξιόπιστη
Δοκιμή 100% συνέχειας και δύναμης εισαγωγής από την επένδυση-εγκατάσταση ανά παρτίδα
Έλεγχος διαστάσεων CMM κλουβιού (±0,05 mm)
Αντίσταση επαφής και υψόμετρο σύμφωνα με την IEC 60512
Θερμικός κύκλος -55°+105 °C, 500 κύκλοι
Η προστασία EMI επαληθεύεται σε κύτταρο GTEM (≥ 60 dB @ 1 ∆10 GHz)
Έγγραφο ISO 9001 / RoHS / REACH για την αποστολή.
|
Επιλογή
|
Επιλογές
|
|
Μητρώο λιμένων
|

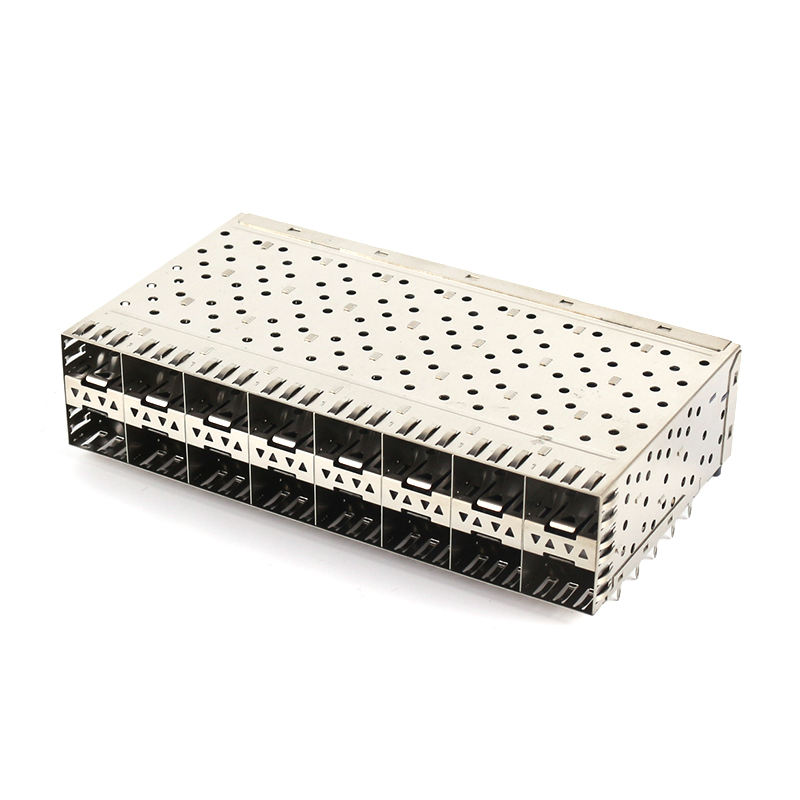

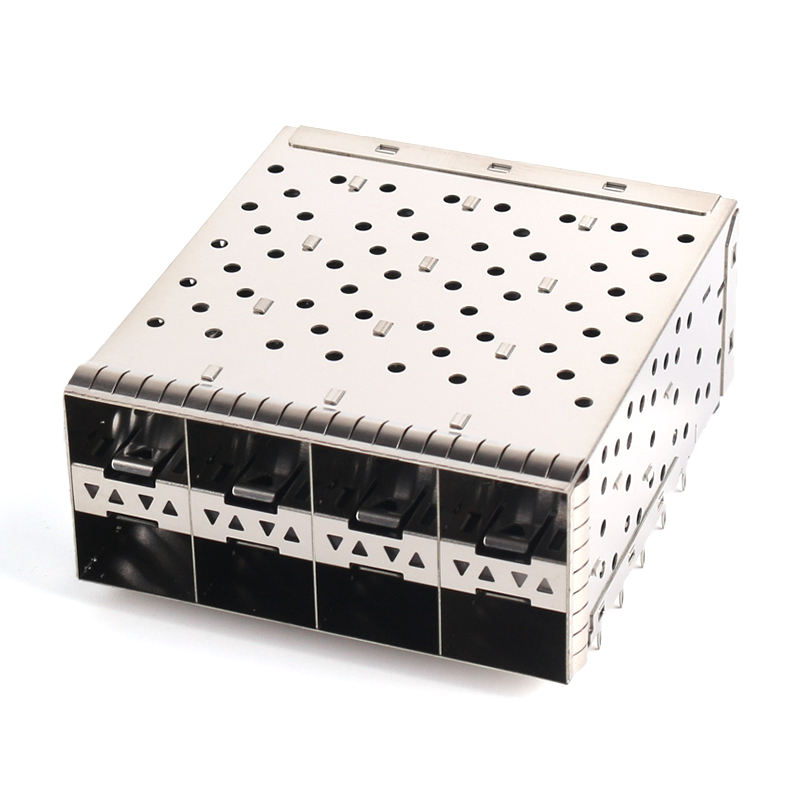

1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 /2×6/ 2 × 8
|
|
Φωτεινός σωλήνας
|
Κανένας / Μόνο εξωτερικός (προεπιλεγμένο) / Εσωτερικός+Εξωτερικός / Μόνο εσωτερικός
|
|
Δάχος χρυσού
|
Φλας 15 μ" /30μ" (προεπιλεγμένο)/ 50μ"
|
|
Τερματισμός
|
Επικοινωνία με το κινητό (προεπιλεγμένη) / SMT / μικτή
|
|
Τελεία από κλουβί
|
Καλυμμένο Ni (προεπιλεγμένο) / Καλυμμένο Sn / μαύρο οξείδιο
|
|
ΕΜΕ
|
Μόνο με το δάχτυλο του ελαστικού / + ελαστομερή συμπίεση / + αγωγό αφρό
|
|
Χερματοκύλινδρο
|
Καμία / άνω νεροχύτης / πλευρικά πτερύγια
|
|
Λογότυπο
|
Σημείωση λέιζερ στην κορυφή του κλουβιού (εφαρμόζεται η MOQ)
|
Προσαρμοσμένη διαδικασία (Επαναχρησιμοποιήστε το διάγραμμα ροής σας)
Συλλογή απαιτήσεων ∆ παράμετροι, περιβάλλον, qty, προθεσμία
Τεχνική αξιολόγηση και προσφορά ∙ μηχανικός επιβεβαιώνει την προσαρμογή και το ποσοστό
Επισκόπηση 3D σχεδίου και επιβεβαίωση από τον πελάτη STEP/IGES/PDF
Ανάπτυξη μούχλας / Κατασκευή πρωτότυπων
Δοκιμή αξιοπιστίας δείγματος και έγκριση από τον πελάτη
Η παραγωγή μαζικής παραγωγής ̇ ενδογραμμική παρακολούθηση της AOI + παρακολούθηση της προσαρμογής του τύπου.
Τελική Ελέγχουσα Ποιότητα & Εφοδιασμός 100% επιθεώρηση, σκληρή συσκευασία, DHL/θαλάσσια/αεροπορική
Γενικές ερωτήσεις
Ε: Πόσο σύντομα μπορούμε να λάβουμε την προσφορά;
Α: Εάν η προδιαγραφή επιβεβαιωθεί, η προσφορά μας μπορεί να παρασχεθεί εντός 24 ωρών.
Ε: Μπορείτε να παρέχετε δείγματα για αξιολόγηση;
Α: Ναι, τα δείγματα μπορούν να σας αποσταλούν για αξιολόγηση.
Ε: Πόσος χρόνος απαιτείται για μια παραγγελία;
να επεξεργαστούν και να αποσταλούν;
Α: Όταν τα στοιχεία είναι σε αποθέματα, συνήθως τα αποστέλλουμε μέσα στις επόμενες 3 έως 7 εργάσιμες ημέρες μετά την παραλαβή
Μια διαταγή.
Ε: Ποιος είναι ο εμπορικός σας όρος;
Α: FOB, FCA, CFR, CIF, EXW, DDU είναι διαθέσιμα.
ευνοϊκή και αποδοτική μέθοδο μεταφοράς.
Ε: Ποια είναι η προθεσμία πληρωμής;
Α: Υποστήριξη Alibaba εμπορική διαβεβαίωση παραγγελία πληρωμή σε απευθείας σύνδεση, T / T,
PayPal κλπ.
Ε: Πόσος είναι ο χρόνος εγγύησης;
Α: Το προϊόν συνοδεύεται από περιορισμένη εγγύηση ενός έτους.
Ε: Μπορείτε να παρέχετε OEM & ODM
Υπηρεσία;
Α: Ναι, η επαγγελματική ομάδα R & D μας θα βοηθήσει να πραγματοποιηθούν οι ιδέες σας
