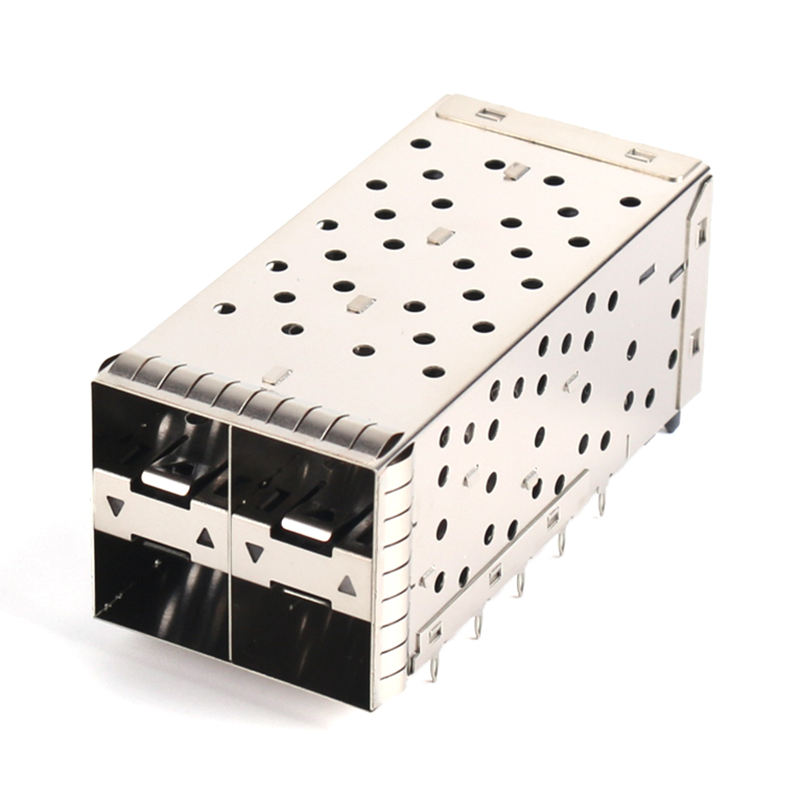

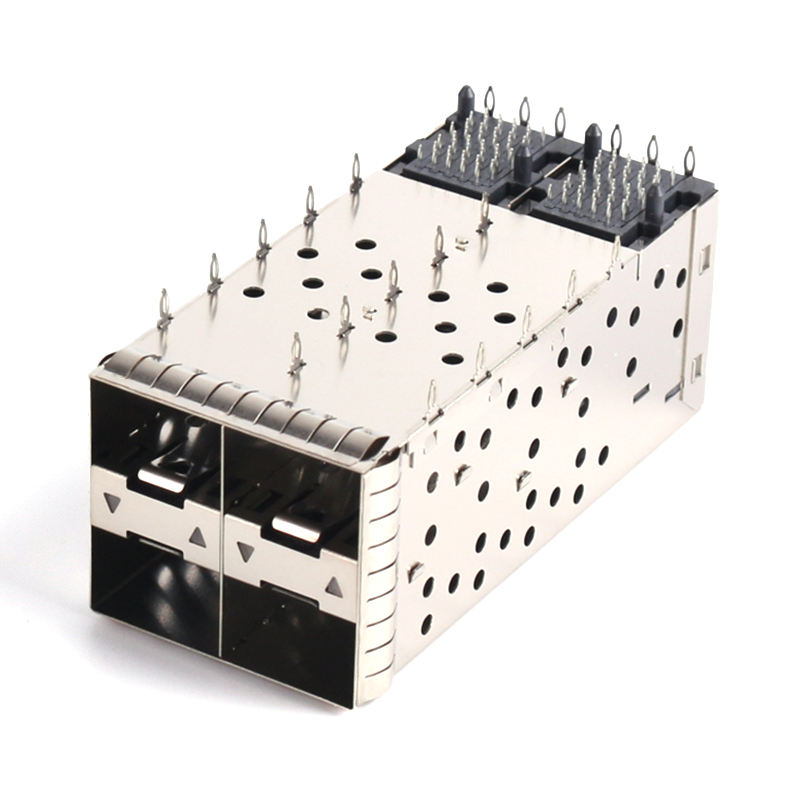

Μεταλλικό θωρακισμένο EMI 2x2 στοιβαγμένο ράφι-στυλ SFP+ κλουβί με οπτική υποδοχή I/O οπτικής ίνας με τερματισμό Press-Fit

Τύπος προϊόντος

Κλουβί SFP+ 2×2 (χωρίς σωλήνα φωτισμού) + ολοκληρωμένο δοχείο

Υποστήριξη του παράγοντα φόρμας

Επιστροφή σε συμβατότητα SFP (1G) / SFP+ (10G) / SFP28 (25G)

Διαμόρφωση λιμένων

2×2 στοιβαγμένα (συνολικά 4 θύρες)

Θέσεις ανά λιμένα

20 (συνολικά 80 επαφές σε 4 λιμένες)

Πύργος

00,8 mm

Στυλ εγκατάστασης

Μέσα από τρύπα, δεξιά γωνία

Τερματισμός

Εναρμόνιση με την ένδειξη "Press-Fit" (Ø0,64 mm) / προαιρετική ουρά συγκόλλησης SMT

Υλικό επαφής του δοχείου

Φωσφόρος χάλκινος, χρυσός φλας πάνω από νικέλιο (30 μ" προαιρετικά)

Υλικό κελύφους κλωβών

Άλλα είδη, από χάλυβα ή χάλυβα

Φωτεινό σωλήνα

Κανένα(σκληρό τοίχωμα κλουβιού, μέγιστη ακεραιότητα EMI)

Προστασία από EMI

Πλήρης περίμετρος βεριλλίου- χαλκού πηγές (πάνω / αριστερά / δεξιά / κάτω)

Ποσοστό δεδομένων

1.25 Gbps 10.3125 Gbps (υποστηρίζει μονάδες SFP28 25,78 Gbps)

Τρέχουσα αξιολόγηση

0.5 Α ανά επαφή

Αντίσταση επαφής

≤ 70 mΩ

Αντίσταση μόνωσης

≥ 1000 MΩ

Αντιστέκεται στην τάση

300 V εναλλακτικός

Κύκλοι ζευγαρώσεως

≥ 100 ενσωματώσεις (μεθοδολή θερμής ανταλλαγής)

Θέρμανση λειτουργίας

-40 °C έως +85 °C

Κατηγορία φλόγας

UL 94 V-0 (κατοικία LCP)

Συμμόρφωση με τα πρότυπα

SFF-8431, INF-8074i, RoHS 2.0, REACH

Συμβατές ενότητες

Οπτικοί δέκτες (SFP/SFP+/SFP28), DAC, AOC

Τροποποιημένο

500 τεμάχια

Χρόνος προετοιμασίας δείγματος

7 εργάσιμες ημέρες

Χρόνος προετοιμασίας για μαζική παραγωγή

3 ∙ 4 εβδομάδες

Συσκευή

Αντιστατικό δίσκο/σωλήνα, θωρακιστική σακούλα υγρασίας προαιρετική

Διασταυρούμενες αναφορές

TE 1567788-x / Amphenol SF-SFP+-2x2 / σειρά Molex 74737

Σχεδιασμοί κρίσιμης σημασίας για την EMI

Πλαστικό σωλήνα φωτός δημιουργεί διαφάνεια → κίνδυνο διαρροής ραδιοσυχνοτήτων

Τοίχος από στερεό μέταλλο → μηδενικό διάφραγμα → μέγιστη προστασία

Ασφαλείς δαπάνες υψηλού όγκου

Πρόσθετο κόστος συνιστώσας + βήμα συναρμολόγησης

Λιγότερα εξαρτήματα, λιγότερες εργασίες τοποθέτησης, χαμηλότερο BOM

Η κατάσταση LED δεν απαιτείται στην επιφάνεια του προσώπου

Χαμένα χαρακτηριστικά

Καθαρό μπροστινό πάνελ, κατάσταση χειρίζεται μέσω λογισμικού / τηλεχειριστή

Δύσκολα βιομηχανικά περιβάλλοντα

Ελαφρύς σωλήνας, κίτρινος, ρωγμές, συλλέγει σκόνη

Καμία πλαστική οπτική διάταξη που να αποσυντίθεται

Επικοινωνίες 1U υπερπλέκτης

Η ελαφριά σωλήνα προσθέτει βάθος / πολυπλοκότητα στοίβασης

Λιγότερο προφίλ άξονα Z, απλούστερη μηχανική συσσώρευση

Μητρώο λιμένων

1×1 / 1×2 / 1×4 / 1×6 / 2×1 / 2×2 (αυτό το μοντέλο) / 2×4 / 2×5 / 2×6 / 2×8

Τερματισμός

Επικοινωνία με την Εταιρεία

Τελεία κλουβιάς

Νικελωμένο (προεπιλεγμένο) / κασσίτερο / μαύρο οξειδωμένο

Ενίσχυση του ΕΤΕ

Μόνο πηγές ελαστικών (προεπιλεγμένο) / + αγωγική συμπίεση από ελαστομερές / + αγωγική ταινία αφρού

Θερμοαποχέτευση

Κανένας (προεπιλεγμένος) / Πάνω αλουμινένιο αποθεματικό θερμότητας / Πίσω αποθεματικό θερμότητας

Επικάλυψη επαφής

Χρυσή λάμψη (προεπιλεγμένη) / 15 μ" / 30 μ" / 50 μ"

Χρώμα του δοχείου

Μαύρο (προεπιλεγμένο) / Προσαρμοσμένο (εφαρμόζεται MOQ)

Ετικέτες

Σημείωση με λέιζερ στην επάνω επιφάνεια του κλουβιού (εφαρμόζεται το MOQ)
