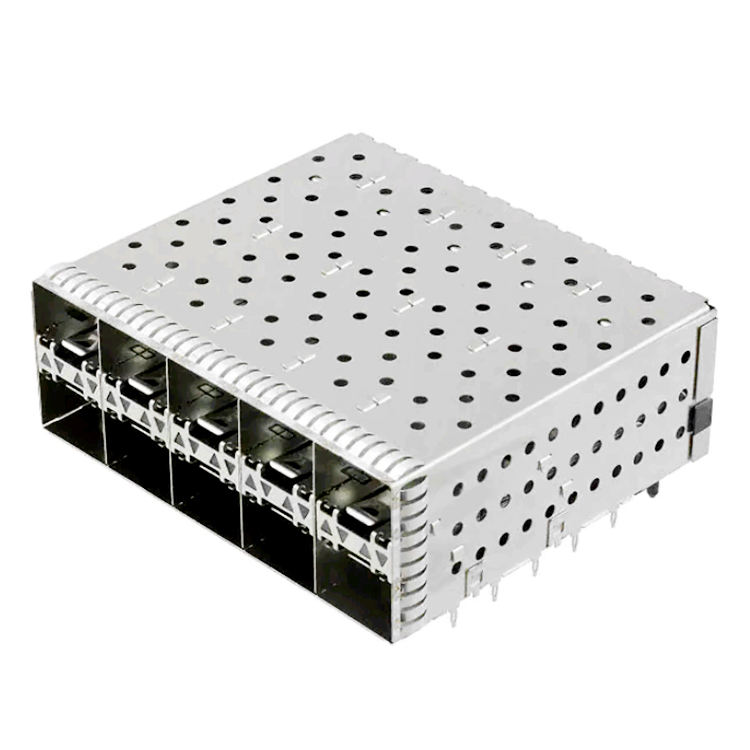

Κλουβί SFP+ 2x5 με Light Pipe, Υποδοχή Ορθής Γωνίας Through Hole με Ενσωματωμένο Σύνδεσμο, Στοιβασμένο Κλουβί I/O με Θωράκιση EMI τύπου Rack – Σύνδεσμος SFP Press-Fit 200 θέσεων για PCB Switch & Server 10G/25G
Περιγραφή
Το κλουβί SFP+ 2x5 με Light Pipe είναι ένα πλήρες σύστημα διασύνδεσης I/O hot-swappable: ένα μεταλλικό κλουβί σε στοίβα + υποδοχή ορθής γωνίας through hole 200 θέσεων + ενσωματωμένα διπλά light pipes, παραδιδόμενο ως μία συναρμολόγηση τύπου rack. Δέχεται πομποδέκτες SFP, SFP+ και SFP28, καλώδια DAC και AOC, και τοποθετείται στην πλακέτα του κεντρικού υπολογιστή μέσω πινών compliant τύπου press-fit – χωρίς συγκόλληση με καλάι, χωρίς χειροκίνητη καλωδίωση.
Σχεδιασμένο για εξοπλισμό rackmount υψηλής πυκνότητας θυρών (διακόπτες 1U/2U ToR, blade servers, κουτιά 5G fronthaul, συσκευές firewall), η κάθετη στοίβα 2x5 παρέχει δέκα λωρίδες 10G/25G καταλαμβάνοντας περίπου το πλάτος της πρόσοψης ενός κλουβιού 1x4. Τα ενσωματωμένα light pipes φέρνουν τα LED κατάστασης στην πρόσοψη. Το πλήρες μεταλλικό κλουβί με ελατήρια τύπου spring-finger περιέχει EMI και προστατεύει την ακεραιότητα του σήματος στα 10G NRZ και 25G PAM4.
|
Παράμετρος
|
Προδιαγραφή
|
|
Τύπος Εξαρτήματος
|
Συναρμολόγηση Κλουβιού SFP+ με Ενσωματωμένη Υποδοχή (Στοιβασμένο 2x5)
|
|
Μορφή
|
Συμβατό προς τα πίσω με SFP / SFP+ / SFP28
|
|
Διάταξη Θυρών
|
2 x 5 (10 θύρες συνολικά, στοιβασμένες)
|
|
Θέσεις
|
200 (20 × 10)
|
|
Βήμα
|
0.8 mm
|
|
Τοποθέτηση
|
Through Hole, Ορθή Γωνία
|
|
EMI
|
Press-Fit (compliant pin, Ø0.64 mm) / προαιρετική ουρά SMT
|
|
Επαφή Υποδοχής
|
Φωσφοροχαλκός, επιχρυσωμένο με χρυσό πάνω από νικέλιο (30 μ" ελάχιστο στην περιοχή σύνδεσης)
|
|
Υλικό Κλουβιού
|
Κράμα χαλκού / νικελίου-αργύρου, επιχρωμιωμένο
|
|

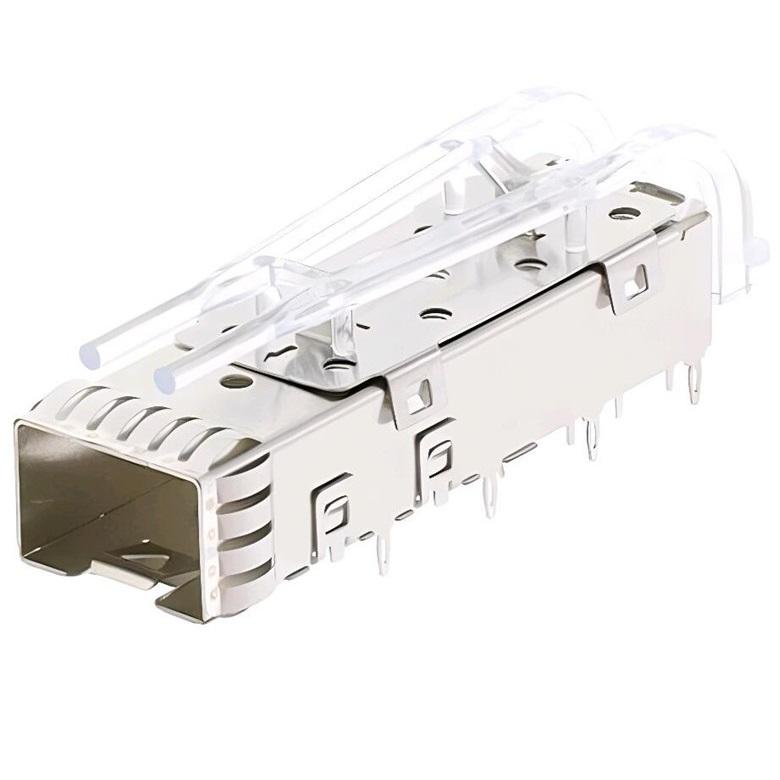

Light Pipe
|
PMMA / PC διαφανές, εσωτερική + εξωτερική διαμόρφωση, 2 κανάλια LED ανά θύρα
|
|
Χαρακτηριστικό EMI
|
Spring fingers (πάνω/αριστερά/δεξιά/κάτω), προαιρετικό ελαστομερές παρέμβυσμα
|
|
Οδηγός Πλακέτας
|
Ναι (ενσωματωμένοι πείροι πόλωσης)
|
|
Ρυθμός Δεδομένων
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Ονομαστικό Ρεύμα
|
0.5 A ανά επαφή
|
|
Αντίσταση Επαφής
|
≤ 70 mΩ
|
|
Αντίσταση Μόνωσης
|
≥ 1000 MΩ
|
|
Τάση Αντοχής
|
300 V AC / 750 V AC κορυφής
|
|
Κύκλοι Σύνδεσης
|
≥ 100 (εισαγωγή/εξαγωγή μονάδας)
|
|
Δύναμη Εισαγωγής (μονάδα)
|
≤ 40 N
|
|
Δύναμη Εξαγωγής (μονάδα)
|
≤ 11.5 N
|
|
Θερμοκρασία Λειτουργίας.
|
-55 °C έως +85 °C (ορισμένες εκδόσεις έως +105 °C)
|
|
Θερμοκρασία Αποθήκευσης.
|
-55 °C έως +105 °C
|
|
Βαθμολογία Φλόγας
|
UL 94 V-0 (περίβλημα LCP/PBT)
|
|
Συμβατό
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Διασταυρούμενη Αναφορά
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 τεμ.
|
|
Χρόνος Παράδοσης Δείγματος
|
5–7 εργάσιμες ημέρες
|
|
Χρόνος Παράδοσης Μαζικής Παραγωγής
|
3–4 εβδομάδες
|
|
Συσκευασία
|
Δίσκος (αντιστατικός), προαιρετικός σωλήνας
|
5 Βασικά Σημεία Πώλησης
-
Ενσωματωμένο Διπλό Light Pipe (Εσωτερικό + Εξωτερικό)– Κανάλια Σήματος LED Link/ACT/Speed από την πλακέτα στον μπροστινό πίνακα για όλες τις 10 θύρες. Δεν απαιτείται ξεχωριστή βάση LED, ούτε επανεπεξεργασία του πίνακα.
-
Through-HoleΟρθή Γωνία + Press-Fit– Υποδοχή 200 ακίδων (20×10) με compliant ουρές press-fit και έξοδο ορθής γωνίας. Συναρμολόγηση χωρίς συγκόλληση, συμβατή με τυπική διαδικασία SMT reflow + press.Στοιβασμένο Κλουβί τύπου Rack 2x5
-
– 10 θύρες SFP+ σε μία συναρμολογημένη μονάδα, η κάθετη στοίβα εξοικονομεί 50% του πλάτους της πρόσοψης σε σχέση με 1x10 γραμμική διάταξη. Ενσωματωμένοι οδηγοί πλακέτας για τυφλή σύνδεση.Πλήρης Περιμετρική Θωράκιση EMI
-
– Κλουβί από νικέλιο-ασήμι/κράμα χαλκού με spring fingers από βηρύλλιο-χαλκό πάνω/πλευρές/κάτω, ≥60 dB @ 1–10 GHz, πληροί FCC/CE για 10G/25G NRZ & PAM4.Διασταυρούμενη Αναφορά Ακίδων προς TE / Molex
-
– Το μοτίβο επαφών και τα μηχανικά χαρακτηριστικά ταιριάζουν με TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5. Μηδενική επανεπεξεργασία PCB για παλαιότερες σχεδιάσεις.Γιατί Στοιβασμένο Κλουβί τύπου Rack 2x5;
Διάταξη
|
Θύρες
|
Πλάτος Πρόσοψης
|
Περίπτωση Χρήσης
|
1x10 γραμμική
|
|
10
|
Διαθέσιμη Επιλογή
|
Διάταξη θυρών
|
2x5 στοιβασμένη
|
|
10
|
Διαθέσιμη ΕπιλογήΠίνακες μικτών ταχυτήτων
|
1x4 + 1x6Πίνακες μικτών ταχυτήτων
|
~140 mmΠίνακες μικτών ταχυτήτων
|
|
Επιλογή
|
Διαθέσιμη Επιλογή
|
Διάταξη θυρών
|

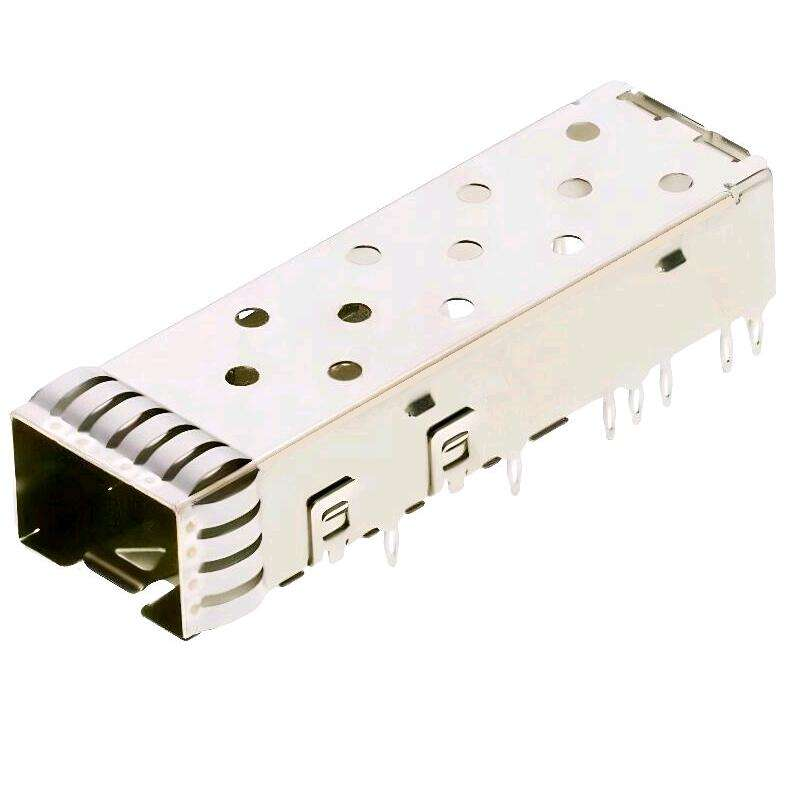

1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /
|
|
2x5
|
2x6 / 2x8
|
|
Light pipe
|
Κανένα / Μόνο εξωτερικό / Μόνο εσωτερικό / Εσωτερικό+Εξωτερικό (προεπιλογή)ΤερματισμόςPress-fit (προεπιλογή) / ουρά συγκόλλησης SMT / Μικτό
|
|
Φινίρισμα κλουβιού
|
Επιχρωμιωμένο Ni / Επιχρωμιωμένο Sn / Μαύρο οξειδωμένο
|
|
EMI
|
Μόνο spring finger / + ελαστομερές παρέμβυσμα / + αγώγιμος αφρός
|
|

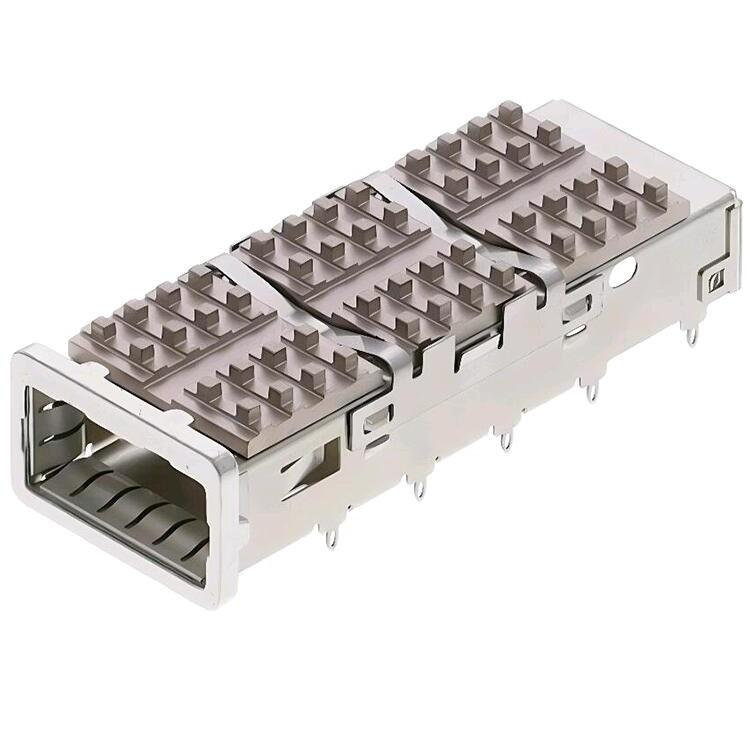

Ψύκτρα
|

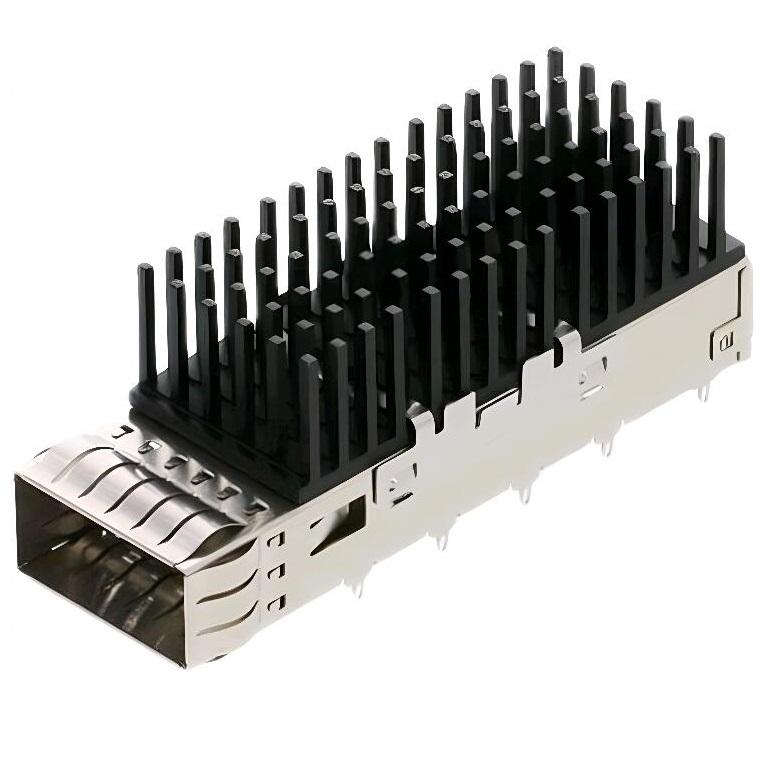

Καμία (προεπιλογή) / Ψύκτρα κορυφής / Πλευρικά πτερύγια
|
|
Επίστρωση επαφών
|
Επιχρύσωση / 15 μ" / 30 μ" / 50 μ"
|
|
Λογότυπο
|
Σήμανση με λέιζερ στην κορυφή του κλουβιού (ισχύει MOQ)
|
|
Συχνές Ερωτήσεις
|
Ε: Πόσο σύντομα μπορούμε να λάβουμε την προσφορά;
|
|
Α: Εάν οι προδιαγραφές επιβεβαιωθούν, η προσφορά μας μπορεί να παρασχεθεί εντός 24 ωρών.
|
Ε: Μπορείτε να παρέχετε δείγματα για αξιολόγηση;
|
Α: Ναι, δείγματα μπορούν να σας αποσταλούν για αξιολόγηση.
Ε: Πόσο χρόνο χρειάζεται για την επεξεργασία και αποστολή μιας παραγγελίας;
Α: Όταν τα είδη είναι σε απόθεμα, συνήθως τα αποστέλλουμε εντός των επόμενων 3 έως 7 εργάσιμων ημερών μετά την παραλαβή μιας παραγγελίας.
Ε: Ποιος είναι ο εμπορικός σας όρος;
Α: FOB, FCA, CFR, CIF, EXW, DDU είναι διαθέσιμα. Μπορούμε επίσης να σας βοηθήσουμε να επιλέξετε την πιο ευνοϊκή και αποτελεσματική μέθοδο αποστολής. Ε: Ποιος είναι ο όρος πληρωμής; Α: Υποστηρίζει online πληρωμή παραγγελίας Alibaba trade assurance, T/T, PayPal, κ.λπ.
Ε: Πόσο διαρκεί η περίοδος εγγύησης;
Α: Το προϊόν συνοδεύεται από 1 έτος περιορισμένης εγγύησης.
Ε: Μπορείτε να παρέχετε υπηρεσίες OEM & ODM;
Α: Ναι, η επαγγελματική μας ομάδα R&D θα βοηθήσει να γίνουν πραγματικότητα οι ιδέες σας.
