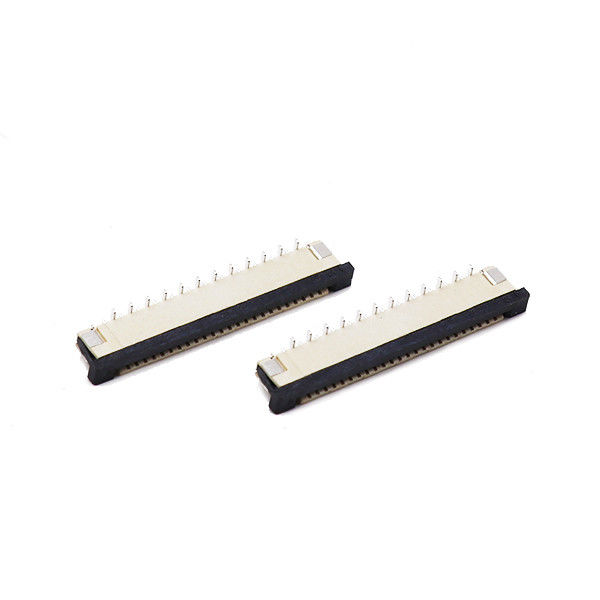

Name: 4-50 καρφίτσα 1.0mm συνδετήρας κάθετο FPC πισσών FPC FFC για να επιβιβαστεί στο συνδετήρα
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Σπίτι > Προϊόντα > Συνδετήρας FFC FPC >

4-50 καρφίτσα 1.0mm συνδετήρας κάθετο FPC πισσών FPC FFC για να επιβιβαστεί στο συνδετήρα

κατακόρυφος συνδετήρων 1.0mm FPC FFC

κατακόρυφος συνδετήρων 50 καρφιτσών FPC FFC

1.0mm FPC για να επιβιβαστεί στο συνδετήρα

Τόπος καταγωγής:

Guangdong, Κίνα

Μάρκα:

XTKCONN

Πιστοποίηση:

CE,SGS,ROHS,ISO9001

Αριθμό μοντέλου:

FPC ** - L*T1-0000-A

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

4-50 καρφίτσα 1.0mm συνδετήρας κάθετο FPC πισσών FPC FFC για να επιβιβαστεί στο συνδετήρα

Λεπτομέρειες προϊόντος

Πίσσα:

1,0 χλστ

Τύπος:

Αντίστροφος τύπος ZIF S/A

Θέσεις:

4-50 pin

Τύπος κλειδώματος:

Κλειδώματα διαδρόμου

Επιμετάλλωση:

Επικάλυψη από κασσίτερο

Τερματικό/Επικοινωνία:

Κράμα χαλκού

Επισημαίνω:

κατακόρυφος συνδετήρων 1.0mm FPC FFC

κατακόρυφος συνδετήρων 50 καρφιτσών FPC FFC

1.0mm FPC για να επιβιβαστεί στο συνδετήρα

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

500pcs

Τιμή

Negotiable price

Συσκευασία λεπτομέρειες

vacuum package, κιβώτια στο χαρτοκιβώτιο

Χρόνος παράδοσης

5-7 ημέρες

Όροι πληρωμής

L/C,T/T,Payyal

Δυνατότητα προσφοράς

4KK PC

Σχετικά Προϊόντα

Σύνδεσμος FPC/FFC 4,65mm ύψος 0,5mm κλίση 0,8A 200V AC/DC -40C~80C Σύνδεσμοι PCB

Βρείτε την καλύτερη τιμή

Συνδετήρας FPC 0.5mm 5.4H Συνδετήρες καλωδίου FFC Επίπεδο καλώδιο για οθόνη αφής

Βρείτε την καλύτερη τιμή

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H Συνδέτης FFC/FPC

Βρείτε την καλύτερη τιμή

0.5mm Στρώση 60PIN Σημερινό θετικό πόδι 5.2H Clamshell Buckle Flat Connector Cable Socket FPC

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

VΔοκιμαστικό τύπου FFC FPC Συνδετήρας Στροφή 1,0 mm Συνδετήρες ηλεκτρικού καλωδίου

Σημαντικά σημεία

Σημερινή κορυφή SMT FPC-to-board σύνδεσμος, πλάτος 1,0 mm, αριθμός πινών ρυθμιζόμενος από 4 πινές έως 50 πινές.
Σχεδιασμός κινητήρα ZIF flip-lock, χαμηλή δύναμη εισαγωγής, ισχυρή κατακράτηση καλωδίου κατά των δονήσεων και τράβηξη καλωδίου.
Τερματικά επαφής από φωσφόρο-βρούντζο, προαιρετικά από κασσίτερο / επιλεκτική επιχρυσωμένη επίστρωση για κυκλώματα κρίσιμης σημασίας
Πλήρως συσκευασμένο με ταινία και τροχό για αυτοματοποιημένη συναρμολόγηση SMT μεγάλου όγκου· συμβατό με τυπικό εξοπλισμό επιλογής και τοποθέτησης.
Συμμόρφωση με τα πρότυπα RoHS 2.0 και REACH· υλικό στερέωσης υψηλής θερμοκρασίας UL94‐V‐0 για τη διαδικασία συγκόλλησης με επανεξέταση
Ευέλικτη προσαρμογή: αριθμός πινών, πάχος επικάλυψης, τύπος επαφής, τροποποίηση αποτυπώματος PCB & υποστήριξη σήμανσης OEM
Αποτελεσματική από πλευράς κόστους εναλλακτική λύση σε σχέση με τα ισοδύναμα μεγάλων εμπορικών σημάτων, σύντομος χρόνος παράδοσης για παραγγελίες πρωτοτύπου και μαζικής παραγωγής

Περιγραφή

Πύργος	10,0 mm
- Όχι, όχι, όχι.Οf Θέσεις	4-50 πιν
Τύπος στερέωσης	Σημεία 1 και 2
Τοποθεσία επικοινωνίας	Μονόπλευρη επαφή
Τύπος	Κλειδώματα διαδρόμου
Τρέχουσα αξιολόγηση	0.5A/Pin Max
Κατηγορία τάσης	50V AC/DC MAX
ΑντιστέκεταιVγήρανση	250V AC, 1 λεπτό
Υλικό εξώφυλλου	LCP UL94V-0 μαύρο
Διαμονή	LCP UL94V-0 Φυσικό
Ταριστερό/Σύνδεση	Χάλυβα
Επικάλυψη	Επικάλυψη από κασσίτερο
Θερμοκρασία λειτουργίας	-40°C έως +85°C
Χρονοδιάγραμμα	7-10 εργάσιμες ημέρες

4-50 καρφίτσα 1.0mm συνδετήρας κάθετο FPC πισσών FPC FFC για να επιβιβαστεί στο συνδετήρα

Χαρακτηριστικά υλικού και ηλεκτρικού

Άρθρο	Προδιαγραφές	Παρατηρήσεις
Υλικό στέγασης	ΛCP / PA6T	Υπεργό φλόγας UL94‐V‐0
Υλικό ενεργοποιητή	ΠΕΠ / ΠΕΠ	Ανθεκτικές σε υψηλές θερμοκρασίες
Υλικό τερματικού επαφής	Φωσφόρος Χάλκινος	Υψηλή απόδοση ανάκαμψης
Επιλογή επικάλυψης -1	Επικοινωνία & Σωλήτρια ουρά: Ματ Τήνιο	Για σήματα γενικής χρήσης
Επιλογή επικάλυψης-2	Η επιλεκτική χρυσοπλαστική της περιοχής επαφής (0,03-0,1 μm Au πάνω από το φράγμα Ni)	Για περιβάλλον υψηλής υγρασίας / υψηλών δονήσεων
Κατηγοριοποιημένο ρεύμα	0.5 Α ανά επαφή	Εφαρμογή σε επίπεδο σήματος
Διορισμένη τάση	50 V AC/DC	Μέγιστη τάση λειτουργίας
Αντίσταση επαφής	≤ 30 mΩ (αρχική)	Μετά από ζευγάρωση υπό συνθήκες δοκιμής
Αντίσταση μόνωσης	≥ 500 MΩ	Δοκιμή 100 V συνεχούς
Αντιστέκεται στην τάση	500 V AC / 1 λεπτό	Καμία βλάβη / αναλαμπή

Σχεδιασμός & Τεχνική ισχύς
Έχουμε πάνω από 20 χρόνια εμπειρίας στη βιομηχανία συνδέσμων, οι μηχανικοί μας μπορούν να υποστηρίξουν το νέο σαςΣχεδίαση νέου εργαλείου χρόνος: 30-45 εργάσιμες ημέρες.

Ανταγωνιστικό πλεονέκτημα

Η Keyouda έχει διάφορα είδη εμφάνισης και πολλά είδη εσωτερικών σχεδίων προϊόντων, υψηλή ποιότητα, πελάτης πρώτα, 100% δοκιμή, 0 ελαττώματα, και σύντομος χρόνος παράδοσης είναι τα μεγαλύτερα πλεονεκτήματά μας.

Στόχος βιομηχανίες εφαρμογών

Ηλεκτρονικά καταναλωτικά προϊόντα: Μονούλες οθόνης, τερματικά POS, οικιακές συσκευές, έξυπνα οικιακά πάνελ, φορητές φορητές συσκευές
Βιομηχανικός έλεγχος: HMI διεπαφής ανθρώπου-μηχανής, μονάδες αισθητήρων, βιομηχανική οθόνη, εξοπλισμός μέτρησης δοκιμών
IoT και έξυπνο υλικό: συσκευές πύλης, κάμερες παρακολούθησης, περιφερειακές μονάδες drones, έξυπνο έλεγχο φωτισμού
Ιατρικός εξοπλισμός: Βοηθητικές μονάδες παρακολούθησης ασθενών, διασύνδεση μη κρίσιμων σημάτων για ιατροτεχνολογικά προϊόντα
Περιφερειακό εξοπλισμό: Μονούλες εκτυπωτών, εσωτερικές διασυνδέσεις σαρωτών, μικροδιαστάσεις πίνακες οδηγών LCD

Γενικές ερωτήσεις

Ε1: Μπορεί αυτός ο συνδετήρας να λειτουργεί τόσο με άκαμπτα FPC-flex όσο και με τυπικά επίπεδα καλώδια FFC;
Α1: Ναι. Υποστηρίζει τόσο FPC πάχους 0,3 mm όσο και συμβατά επίπεδα καλώδια FFC. Παρακαλούμε βεβαιωθείτε ότι ο προσανατολισμός του καλωδιαστή ταιριάζει με την πλευρά επαφής του συνδέσμου.

Ε2: Τι θα συμβεί εάν χρησιμοποιήσω FPC πάχους μεγαλύτερου των 0,33 mm;
Α2: Ένα υπερβολικά παχύ καλώδιο ευέλικτης ρύθμισης θα εμποδίσει την πλήρη κλείση του ενεργοποιητή κλειδώματος, προκαλώντας ανεπαρκή πίεση επαφής και αυξημένο κίνδυνο διαλείπουσας σύνδεσης.Ακολουθήστε αυστηρά το συνιστώμενο πάχος ευέλικτης.

Ε3: Είναι ο συνδετήρας αυτοκινητοβιομηχανίας;
Α3: Η τυποποιημένη έκδοση προορίζεται για καταναλωτική και γενική βιομηχανική χρήση.Παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας για μια τροποποιημένη παραλλαγή αυτοκινητοβιομηχανίας με βελτιωμένα πρότυπα υλικών και δοκιμών.

Ε4: Μπορώ να συγκολλήσω χειροκίνητα αυτό το συνδετήρα αντί για SMT reflow;
Α4: Η χειροκίνητη συγκόλληση επιτρέπεται μόνο για την αποδιορθώση πρωτοτύπων.Η χειροποίητη συγκόλληση δεν συνιστάται για μαζική παραγωγή.

Ε5: Ποια είναι η διαφορά ανάμεσα στον κινητήρα ZIF με εμπρόσθια και ανάποδη αναστροφή;
Α5: Μπροστά στροφή: η κλειδαριά βρίσκεται στην πλευρά εισαγωγής FPC, εύκολη χειροκίνητη λειτουργία.παρέχει ανώτερη δύναμη συγκράτησης καλωδίων για περιβάλλον υψηλής δόνησης.

Ε6: Μπορείτε να τροποποιήσετε το αποτύπωμα PCB για το υπάρχον έργο αντικατάστασης παλαιού σχεδιασμού;
Α6: Ναι, η υπηρεσία τροποποίησης αποτυπώματος είναι διαθέσιμη. Παρακαλούμε παρέχετε το αρχικό σχέδιο PCB σας· η ομάδα μηχανικών μας θα αξιολογήσει τη σκοπιμότητα και το κόστος NRE.

Ε7: Ποιο είναι το MOQ και ο χρόνος παράδοσης των δειγμάτων;
Α7: Διατίθενται δωρεάν τεχνικά δείγματα· ο χρόνος παράδοσης δείγματος είναι 1-3 εργάσιμες ημέρες.
