Λεπτομέρειες:
|
| Εφαρμογή: | Πίνακας PCB | Υλικό μονωτών: | PBT/PA6T |
|---|---|---|---|
| Θερμοκρασία λειτουργίας: | -40~+105℃ | Αντίσταση μόνωσης: | 1000MΩ λ. |
| Υπηρεσία: | OEM/ODM | Θερμοκρασία επεξεργασίας: | 260±5℃ για 10 δευτερόλεπτα |
| Υψηλό φως: | καλώδιο συνδετήρων PCB 2.0mm που επιβιβάζεται,Καλώδιο 180 βαθμού συνδετήρων PCB που επιβιβάζεται,PCB συνδετήρας γκοφρετών 2 |
||

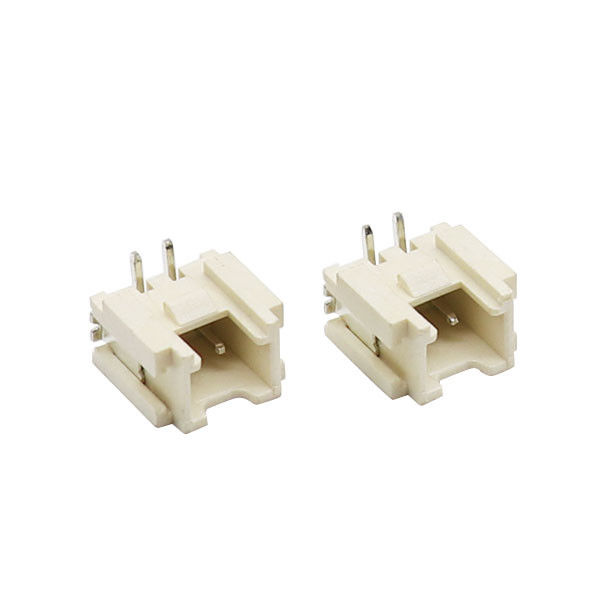

Κάθετος τύπος 2.0mm τελικό καλώδιο γκοφρετών κατοικίας PCB πισσών για να επιβιβαστεί σε 180 βαθμό
Περιγραφή προϊόντων
| Πίσσα | 2.0mm |
| Τοποθετώντας τύπος | SMT |
| Αριθ. Από τις θέσεις | 2-15p |
| Εκτιμημένο ρεύμα | 2.0A εναλλασσόμενο ρεύμα |
| Εκτιμημένη τάση | 250V AC/DC |
| Αντίσταση επαφών | ωμ MAX 20m |
| Αντίσταση μόνωσης | ωμ 100m λ. |
| Δύναμη εισαγωγής | 20gf/pin λ. |
| Θερμοκρασία λειτουργίας | -25℃ σε +85℃ |
| Αντίσταση της τάσης | 800V/1min εναλλασσόμενο ρεύμα |
| Κατοικία | 6T UL94V-0 |
| Επαφή | Ορείχαλκος κασσίτερος-που καλύπτεται |
| Γένος | Θηλυκό |
| Όρος τιμών | ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ |
| Κύκλοι διάρκειας | 5000 κύκλοι λ. |
| Χρονική ανοχή | 7-10 εργάσιμες ημέρες |
| AWG καλωδίων | #24-30 |
Σχέδιο
Χαρακτηριστικό γνώρισμα
Το ιδανικό για τις συμπαγείς εφαρμογές, το σύστημα συνδετήρων καλώδιο--πινάκων 2.00mm παρέχει την ηλεκτρική και μηχανική αξιοπιστία σε ένα υψηλής θερμοκρασίας σχέδιο που καλύπτει μια διαφορετική σειρά των απαιτήσεων βιομηχανίας.
Στις μικρομικρογραφικές εφαρμογές καλώδιο--πινάκων, μερικές φορές οι χειριστές αποτυγχάνουν να εξασφαλίσουν κατάλληλο προσανατολισμό ζευγαρώματος, ο οποίος μπορεί να οδηγήσει στην αποτυχία τελικών προϊόντων. Τα πολωμένα πλευρά του συστήματος συνδετήρων καλώδιο--πινάκων γκοφρετών αποτρέπουν mismating και παρέχουν τις οδηγίες ζευγαρώματος. Συχνά οι σχεδιαστές ιατρικοί, αυτοκίνητοι και εγχώριοι συσκευών έχουν ένα ακίνητο διαστημικό ζήτημα σε τον πίνακα PC τους λόγω της αυξανόμενης θετικής κλειδαριάς χαρακτηριστικών γνωρισμάτων συστημάτων συνδετήρων καλώδιο--πινάκων components.wafer σε ένα συμπαγές σχέδιο πισσών 2.00mm.
Τύπος
Μερικά καλώδια (που περιγράφονται ως τύπος - 1 από Würth Elektronik ή τύπος Α από Molex) έχουν τις εκτεθειμένες επαφές στην ίδια πλευρά σε κάθε τέλος. Άλλα καλώδια (επονομαζόμενα τον τύπο - 2 ή τύπος Δ) έχουν τις εκτεθειμένες επαφές στις αντίθετες πλευρές του καλωδίου (έτσι ώστε εάν το καλώδιο βρίσκεται οριζόντια, ένα τέλος θα έχουν πρόσωπο-επάνω στις επαφές, και το άλλο τέλος θα έχει πρόσωπο-κάτω από τις επαφές).
