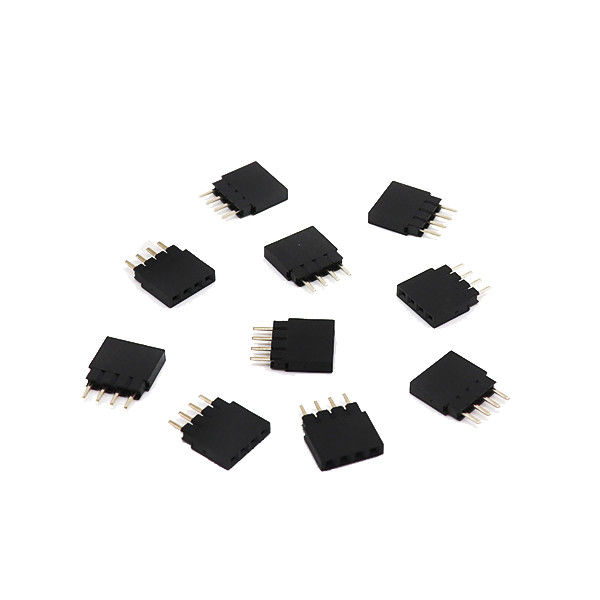

Ενιαίος υπόλοιπος κόσμος 4 θηλυκός συνδετήρας καρφιτσών, πλαστική τετραγωνική υποδοχή επιγραφών καρφιτσών θηλυκή
Περιγραφή προϊόντων
| Πίσσα |
2.0mm |
| Τοποθετώντας τύπος |
SMT |
| Αριθ. Από τις θέσεις |
2-50p |
| Εκτιμημένο ρεύμα |
1.5A εναλλασσόμενο ρεύμα |
| Εκτιμημένη τάση |
50V AC/DC |
| Αντίσταση επαφών |
ωμ MAX 20m |
| Αντίσταση μόνωσης |
ωμ 1000m λ. |
| Δύναμη εισαγωγής |
20gf/pin λ. |
| Θερμοκρασία λειτουργίας |
-40℃ σε +105℃ |
| Αντίσταση της τάσης |
500V/1min εναλλασσόμενο ρεύμα |
| Κατοικία |
Πολυεστέρας (UL94V-0) |
| Επαφή |
Ορείχαλκος |
| Γένος |
Θηλυκό |
| Όρος τιμών |
ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ |
| Κύκλοι διάρκειας |
5000 κύκλοι λ. |
| Χρονική ανοχή |
7-10 εργάσιμες ημέρες |
Σχέδιο
Χαρακτηριστικά γνωρίσματα
η χρήση ενός ευρέος φάσματος της αλεξίπυρης αντιοξειδωτικής ισχυρής αγωγιμότητας προστασίας του περιβάλλοντος.
Χαρακτηριστική εφαρμογή
Για τη μεταφορά δεδομένων και χρέωση: Κινητό τηλέφωνο, κινητή δύναμη, κάμερα φορτιστών, ψηφιακός ήχος, PC ταμπλετών/PC σημειωματάριων, DSCs/DVCs, ακουστικοί φορείς, TV FPD/LCD, εκτυπωτές/αντιγραφείς, βιομηχανικός εξοπλισμός, ιατρικός εξοπλισμός, ασφάλεια κ.λπ.
Τι είναι ένας συνδετήρας PCB;
Οι τυπωμένοι συνδετήρες πινάκων κυκλωμάτων συνδέουν τα συστήματα, τα οποία χρησιμοποιούνται για να μεταφέρουν τα σήματα ή τη δύναμη από ένα PCB σε άλλο, ή σε ή από το PCB από μια άλλη πηγή στον εξοπλισμό χτίστε. Δεδομένου ότι PCBs σκληρός-δεν συνδέεται με καλώδιο ο ένας στον άλλο και μπορεί να συγκεντρωθεί αργότερα σε μια διαδικασία παραγωγής, παρέχοντας μια εύκολη μέθοδο σχεδίου για την κατασκευή.
Προσανατολισμοί συνδετήρων PCB
Ο συνδετήρας PCB όρου αναφέρεται σε ένα βασικό multipin σύστημα σύνδεσης, χαρακτηριστικά σε ένα ορθογώνιο σχεδιάγραμμα. Ένα ζευγάρι ζευγαρώματος των συνδετήρων PCB είτε θα είναι για τον πίνακας--πίνακα είτε τον καλώδιο--πίνακα (καλώδιο--πίνακας). Τα σχεδιαγράμματα πίνακας--πινάκων μπορούν να δώσουν μια σειρά των προσανατολισμών σύνδεσης PCB, όλοι βασισμένοι σε 90 αυξήσεις βαθμών: Παράλληλος ή ημιώροφος – και οι δύο συνδετήρες είναι κάθετος προσανατολισμός 90 βαθμός, σωστή γωνία, μητρική κάρτα Daughterboard – ένας συνδετήρας είναι κάθετος, ένας οριζόντιος 180 βαθμός, συνεπίπεδος, άκρη--άκρη – και οι δύο συνδετήρες είναι οριζόντιος προσανατολισμός.
Άλλα ονόματα για τους συνδετήρες PCB
Οι συνδετήρες PCB είναι γνωστοί δεδομένου ότι τα PCB διασυνδέουν το προϊόν. Οι συγκεκριμένοι όροι χρησιμοποιούνται επίσης για τις δύο πλευρές της σύνδεσης. Υπάρχουν επίσης μερικά άλλα ονόματα για τους συνδετήρες PCB: Οι αρσενικοί συνδετήρες PCB αναφέρθηκαν συνήθως στις επιγραφές καρφιτσών, δεδομένου ότι είναι απλά σειρές των καρφιτσών, ενώ θηλυκοί συνδετήρες PCB που ονομάζονται ως υποδοχές, δοχεία, ή ακόμα και (κάπως σαστισμένα) δοχεία επιγραφών.
