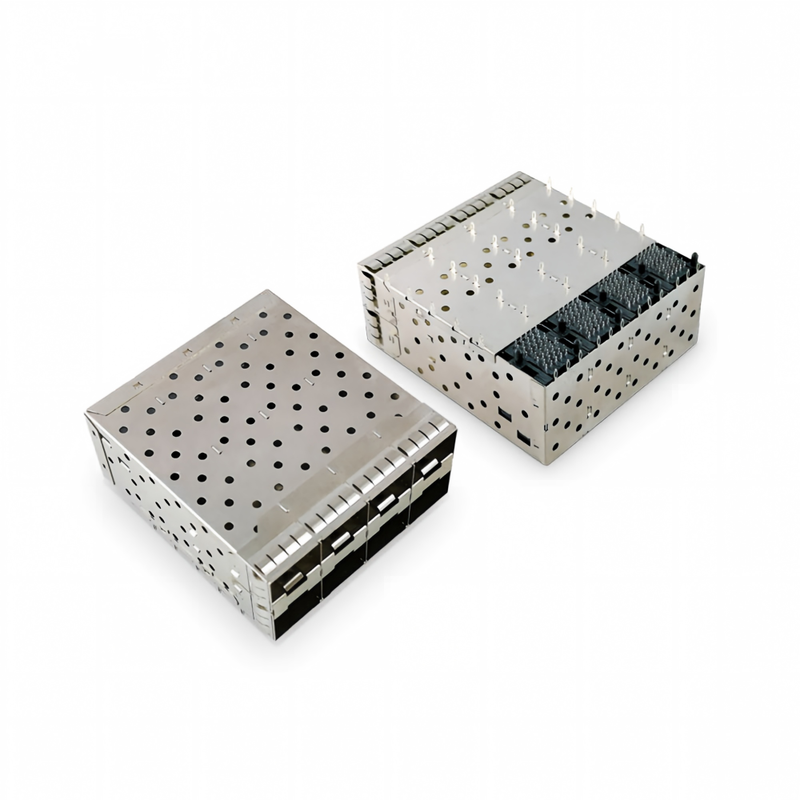

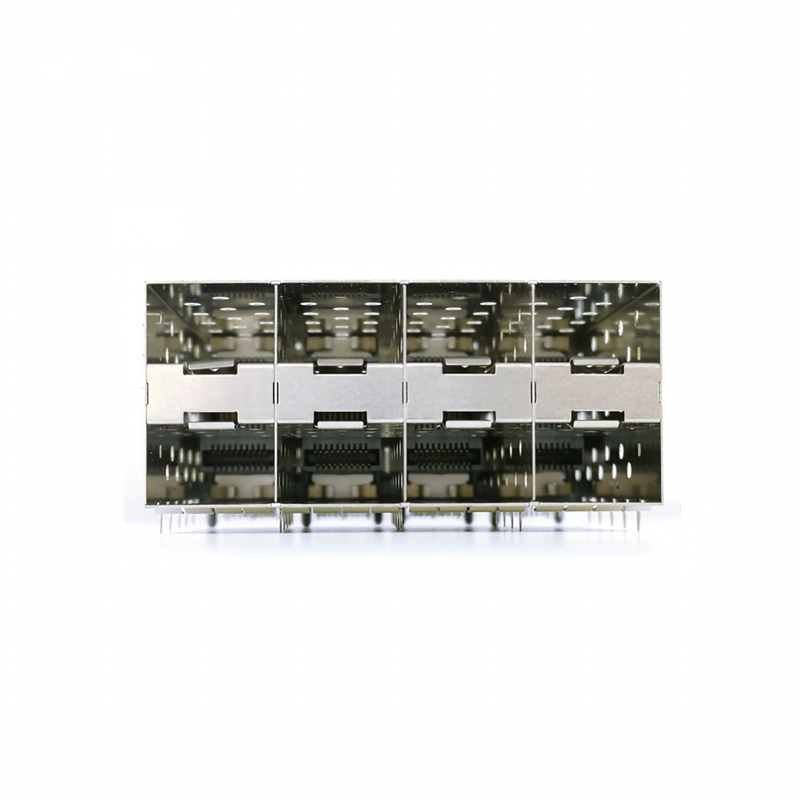

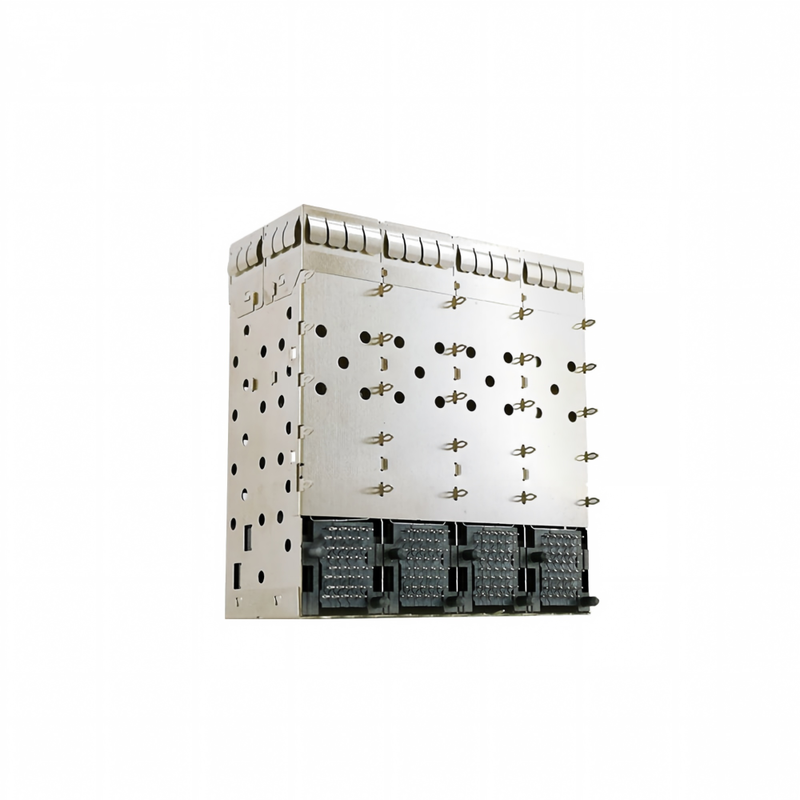

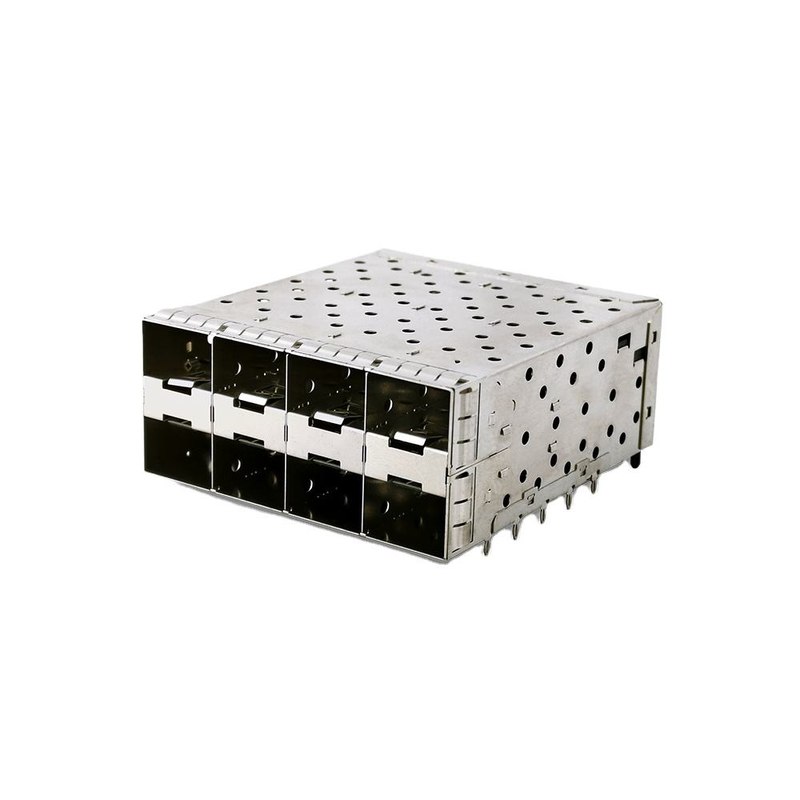

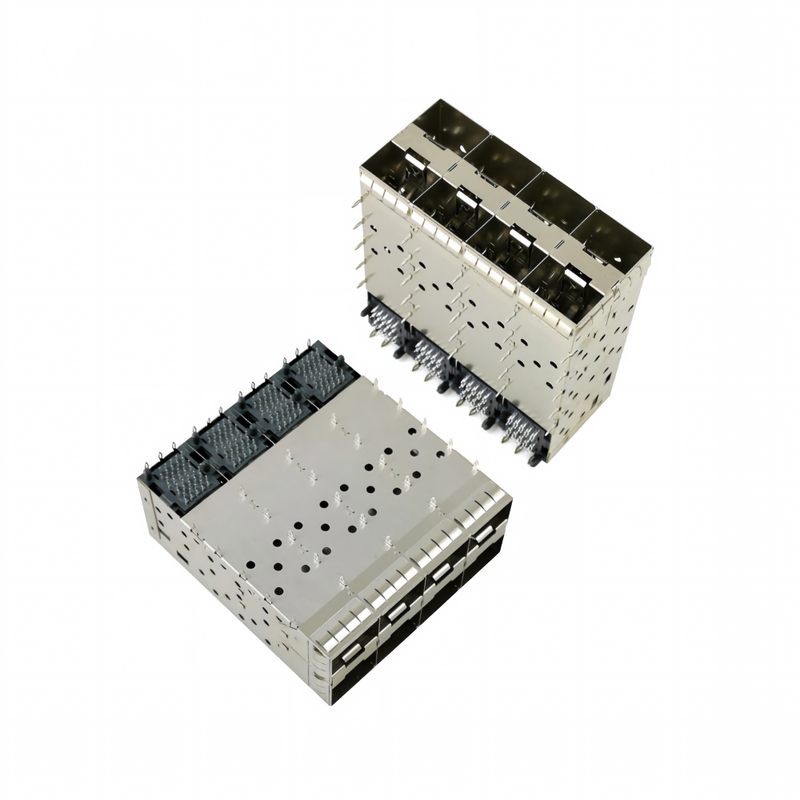

8 θύρες 160pin SFP+ Press-Fit Small-form-factor Pluggable (SFP+) Σύνδεσμος Ματρίδας Διαμόρφωση 2x4 θύρας W/o Light Model

Τύπος Προϊόντος

Συναρμολόγηση κλωβού SFP+ 2×4 Στοιβασμένος με Ενσωματωμένο Υποδοχέα

Μορφή

Συμβατό προς τα πίσω SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G)

Πλέγμα Θυρών

2 × 4 (στοιβασμένο, 8 θύρες συνολικά)

Θέσεις

160 (20 × 8)​

Βήμα

0.8 mm (0.032 in)

Στήριξη

Διάτρητη, Ορθή Γωνία

Τερματισμός

Πείρος Συμμόρφωσης Πίεσης-Εφαρμογής (Ø0.64 mm; ουρά 3.0 mm / 2.07 mm προαιρετικά)

Υλικό Επαφής

Φωσφορούχος χαλκός/κράμα χαλκού

Επίστρωση Επαφής

Χρυσό φλας στην περιοχή ζεύξης (0.76 μm / 30 μ" προαιρετικά), ουρά καλάι

Υλικό Κλωβού

Νικελικό ασήμι (κράμα χαλκού), επιμεταλλωμένο με νικέλιο

Οπτική Οδηγός

Κανένα​ (συμπαγές τοίχωμα κλωβού)

Ψύκτρα

Δεν περιλαμβάνεται (παράθυρα ψύξης άνωθεν; παραλλαγή συμβατή με ψύκτρα προαιρετικά)

Χαρακτηριστικό EMI

Εσωτερικά + εξωτερικά ελατήρια βηρυλλίου-χαλκού. ελαστομερής φλάντζα προαιρετικά

Ρυθμός Δεδομένων

16 Gb/s (SFP+ Enhanced); 25G SFP28 υποστηρίζεται από τη διάταξη του κεντρικού υπολογιστή

Διαφορική Σύνθετη Αντίσταση

100 Ω ±10%

Ονομαστικό Ρεύμα

0.5 A/επαφή @ 3.3 V

Αντίσταση Επαφής

≤ 80 mΩ

Αντίσταση Μόνωσης

≥ 1000 MΩ @ 500 V DC

Τάση Αντοχής

300 V AC

Κύκλοι Ζεύξης

≥ 100 (μονάδα εναλλαγής εν θερμώ)

Θερμοκρασία Λειτουργίας.

-55 °C έως +105 °C (βιομηχανική κατασκευή -40~+85 °C)

Βαθμολογία Αντοχής στη Φλόγα Περιβλήματος

UL 94 V-0 (LCP)

Συμβατό

INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH

Διασταυρούμενη Αναφορά

TE 1-2007394-8 / 2007394-5 / 2170286-1; Amphenol UE863G442000361; Molex 0761020001 / 1700714001; Vitalconn S2N3D23000BA4

Τυπικές Διαστάσεις

Μ ≈ 57.4 × Π ≈ 64.3 × Υ ≈ 25.6 mm (αναφ. TE 2007394-5)

Βήμα Θύρας (Κ/Ο)

14.25 mm οριζόντια / 14.90 mm κάθετα (τυπ.)

Προτεινόμενο Πάχος PCB

1.5 mm (0.059 in) στάνταρ / 2.36 mm προαιρετικό (στυλ Molex)

MOQ

500 τεμ.

Χρόνος Παράδοσης Δείγματος

5–7 εργάσιμες ημέρες

Χρόνος Παράδοσης Μαζικής Παραγωγής

3–4 εβδομάδες

Συσκευασία

Αντιστατικό δίσκο (84 τεμ./κουτί ανά ισοδύναμο TE)

Αριθμός θυρών

6

4

8​

Πλάτος μπροστινής όψης

~86 mm

~57 mm

~57 mm​

Κάθετο ύψος Ζ

Χαμηλό

Μεσαίο (~12 mm)

Υψηλότερο (~25.6 mm) – 8 γραμμές στοιβασμένες​

Οπτική Οδηγός

Μόνο εξωτερικό

Συχνά εσωτερικά κομμένο

Κανένα → συμπαγές τοίχωμα EMI​

Συγκόλληση

Πίεση-Εφαρμογή

Πίεση-Εφαρμογή

Πίεση-Εφαρμογή, 0 συγκόλληση​

Γλυκό σημείο

Σειρά 6 uplink

Ειδική περίπτωση 4 θυρών

Σειρά 8 uplink / κάρτα γραμμής 32 θυρών (4×2×4)​

TE Connectivity

1-2007394-8​ / 2007394-5 / 2170286-1

2×4, 160 θέσεις, πίεση-εφαρμογή, χωρίς LP, ελατήριο EMI

Amphenol ICC

UE863G442000361​

UltraPort SFP+ 2×4 160 θέσεις πίεση-εφαρμογή

Molex

0761020001​ (παλαιό) / 1700714001​

zSFP+ 2×4 160 θέσεις, ελαστομερής φλάντζα προαιρετικά

Vitalconn

S2N3D23000BA4​

2×4 πίεση-εφαρμογή, κλωβός Ni-Ag, χωρίς LP

Οπτική Οδηγός

Κανένα (προεπιλογή)​ / Μόνο εξωτερικό / Εσωτερικό+Εξωτερικό

Πάχος χρυσού

Φλας 15μ" / 0.76 μm (30μ") ισοδύναμο προεπιλογής​ / 50μ"

Μήκος ουράς πίεσης-εφαρμογής

3.0 mm (στυλ TE) / 2.07 mm (στυλ Molex) / προσαρμοσμένο

Τερματισμός

Πίεση-Εφαρμογή (προεπιλογή) / ουρά συγκόλλησης SMT/υβριδικό

Φινίρισμα κλωβού

Επιμεταλλωμένο Ni (προεπιλογή) / Επιμεταλλωμένο Sn / Μαύρο οξείδιο

EMI

Μόνο ελατήριο / + ελαστομερής φλάντζα / + αγώγιμος αφρός

Διαχείριση θερμότητας

Παράθυρα ψύξης άνωθεν (προεπιλογή) / + κλιπ ψύκτρας άνωθεν (αλλάζει το ύψος)

Στήριξη

Μονής όψης (προεπιλογή) / Διπλής όψης κορμός με κορμό

Πλέγμα θυρών

1×1 / 1×4 / 2×2 / 2×4​ / 2×6

Λογότυπο

Σήμανση με λέιζερ στην κορυφή του κλωβού (ισχύει MOQ)
