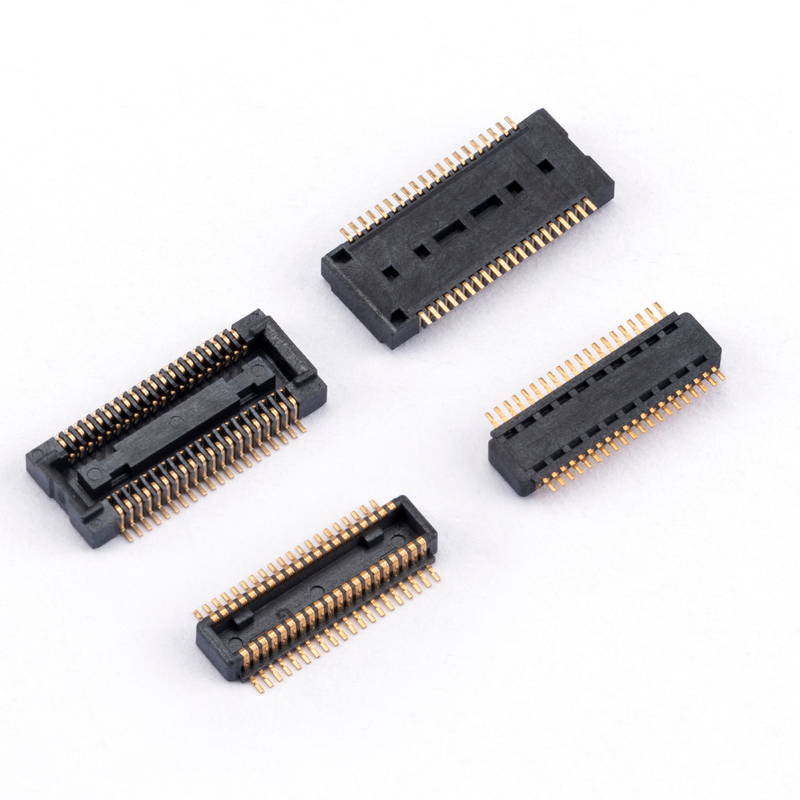

0.4mm Διπλή σειρά κατακόρυφη SMT Αδιάβροχη αρσενική-γυναίκα PCB σύνδεσμος πλατφόρμας με πλατφόρμα

Περιγραφή του προϊόντος

Ο σύνδεσμος board-to-board είναι το πιο ισχυρό συνδετικό προϊόν όλων των συνδετικών προϊόντων. Χρησιμοποιείται κυρίως σε συστήματα ηλεκτρικής ενέργειας, δίκτυα επικοινωνιών, χρηματοοικονομική κατασκευή, ανελκυστήρες,βιομηχανική αυτοματοποίησηΣήμερα, η κύρια απόσταση μεταξύ των συνδέσμων πίνακας προς πίνακα είναι 0,4 mm 0,5 mm, 0,8 mm, 1,00 m, 1,00 m, 1,00 m, 1,00 m.27 mm και ούτω καθεξής.

Ειδικότητα

1. Η διάσωση χώρου κάθετη σύνδεση PCB

Ο κάθετος σχεδιασμός SMT board-to-board επιτρέπει τη σύνδεση δύο PCB σε μια στοιβαγμένη διαμόρφωση, καθιστώντας τον κατάλληλο για προϊόντα όπου ο χώρος PCB είναι περιορισμένος.

Τυπικές εφαρμογές:

• Συγκεντρωμένα συστήματα
• Βιομηχανικοί ελεγκτές
• Έξυπνες συσκευές
• Φορητός ηλεκτρονικός εξοπλισμός

2. Ευέλικτες επιλογές ύψους στοίβωσης

Ο σύνδεσμος υποστηρίζει πολλαπλά ύψη ζευγαρώματος:

4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm

Αυτό επιτρέπει στους μηχανικούς να επιλέξουν κατάλληλο διαχωρισμό PCB σύμφωνα με τις απαιτήσεις δομής περίβλησης και διάταξης εσωτερικών εξαρτημάτων.

3. Εναρμόνιση κατασκευής SMT

Ο σχεδιασμός του τερματικού SMT υποστηρίζει αυτοματοποιημένες διαδικασίες τοποθέτησης επιφάνειας, συμβάλλοντας στην απλούστευση της συναρμολόγησης PCB και στη βελτίωση της αποδοτικότητας της παραγωγής.

Οι κοινές συνδέσεις SMT BTB χρησιμοποιούν επιλογές συσκευασίας ταινίας και τροχιάς για αυτοματοποιημένο εξοπλισμό τοποθέτησης.

Οδηγός τεχνικής επιλογής

0.4mm Pitch Board με σύνδεσμο πίνακας

Συνιστάται για:

• Υπερ λεπτές καταναλωτικές ηλεκτρονικές συσκευές
• Φορητές συσκευές
• Μονούλες οθόνης μικρού μεγέθους
• Ηλεκτρονικά είδη που μπορούν να φορεθούν

Πλεονεκτήματα

• Μεγαλύτερη πυκνότητα επαφής
• Μειωμένη έκταση που καταλαμβάνεται από PCB
• Διορθωτικό για μικρογραφικά σχέδια

0.5mm Pitch BTB σύνδεσμος

Συνιστάται για:

• Βιομηχανικές μονάδες ελέγχου
• Εξοπλισμός επικοινωνίας
• Ενσωματωμένες συσκευές υπολογιστών
• Έξυπνα ηλεκτρονικά προϊόντα

Πλεονεκτήματα

• Ισορροπία μεταξύ μεγέθους και μηχανικής αντοχής
• Ευέλικτες επιλογές αριθμού καρτών
• Διορθωτικό για γενική σύνδεση PCB υψηλής πυκνότητας

0Συνδετήρας επιφάνειας.8mm

Συνιστάται για:

• Βιομηχανική ηλεκτρονική
• Μονάδες αυτοκινήτων
• Εξοπλισμός διακομιστών και υπολογιστών
• Εφαρμογές με υψηλότερες μηχανικές απαιτήσεις

Πλεονεκτήματα

• Πιο ισχυρή δομή ζευγαρώματος
• Κατάλληλο για σχέδια υψηλότερου αριθμού καρφίτσες
• Εύκολη συναρμολόγηση σε σύγκριση με τους συνδετήρες υπερτελής διαστάσεως

Εφαρμογές

Βιομηχανική ηλεκτρονική

• Βιομηχανικές πλακέτες ελέγχου
• Εξοπλισμός αυτοματισμού
• Ενσωματωμένοι ελεγκτές
• Μηχανές μέτρησης

Εξοπλισμός επικοινωνίας

• Διαδικτυακές συσκευές
• Μονούλες επικοινωνίας
• Μονάδες επεξεργασίας σήματος

Καταναλωτικά Ηλεκτρονικά

• Έξυπνα τερματικά
• Φορητές ηλεκτρονικές συσκευές
• Μονούλες οθόνης
• Ενσωματωμένα συστήματα

Τεχνητή νοημοσύνη και σχετικό υλικό υπολογιστών

Οι πιθανές εφαρμογές περιλαμβάνουν:

• Συσκευές υπολογιστών AI edge
• Ενσωματωμένοι ελεγκτές AI
• Εξυπνό τερματικό υλικό
• Συμπληρωματικές συσκευές

Πλεονέκτημα

Σύνθετο σχεδιασμό 0,8mm pitch για διάταξη PCB εξοικονόμησης χώρου

Η δομή πλάτους 0,5 mm επιτρέπει την ενσωμάτωση περισσότερων επαφών σήματος σε μια περιορισμένη περιοχή PCB σε σύγκριση με τις συμβατικές συνδέσεις μεγαλύτερου πλάτους.

Αυτό το καθιστά κατάλληλο για:

• Συγκεντρωμένοι βιομηχανικοί ελεγκτές
• Εγκατεστημένα συστήματα υπολογιστών
• Μονούλες επικοινωνίας
• Έξυπνες ηλεκτρονικές διατάξεις

Οι συνδετήρες BTB λεπτής απόδοσης επιλέγονται συνήθως για εφαρμογές που απαιτούν μειωμένο μέγεθος PCB και υψηλότερη πυκνότητα συστατικών.

Αξιόπιστη αλληλένδεση PCB-PCB

Η σχεδίαση ζευγαρώματος αρσενικού/γυναικείου φύλου επιτρέπει την άμεση σύνδεση μεταξύ δύο PCB, υποστηρίζοντας αρθρωτές ηλεκτρονικές αρχιτεκτονικές.

Τα τυπικά οφέλη του σχεδιασμού περιλαμβάνουν:

• Μειωμένες απαιτήσεις καλωδίωσης
• Απλοποιημένη εσωτερική συναρμολόγηση
• Βελτιωμένη αξιοποίηση του χώρου
• Εύκολη ενσωμάτωση των ενότητες

Συμβατό με SMT για αυτοματοποιημένη κατασκευή

Η δομή τερματισμού SMT επιτρέπει τη συμβατότητα με σύγχρονες γραμμές συναρμολόγησης PCB, συμπεριλαμβανομένων των αυτοματοποιημένων διαδικασιών τοποθέτησης και συγκόλλησης με επανεξέταση.

Αυτό βοηθά τους κατασκευαστές να βελτιστοποιήσουν:

• Αποδοτικότητα παραγωγής
• Συνοχή συναρμολόγησης
• Η ροή εργασίας για την κατασκευή PCB
