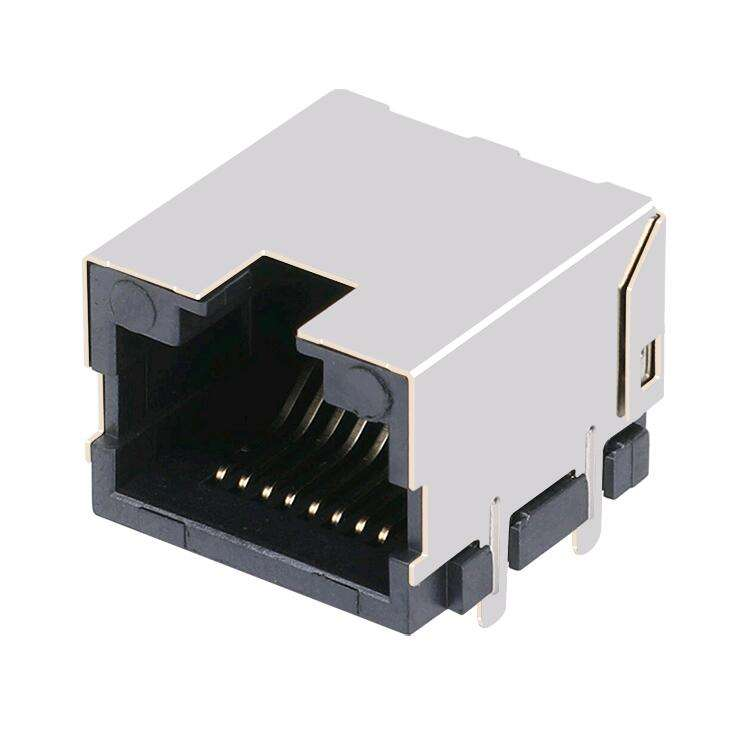

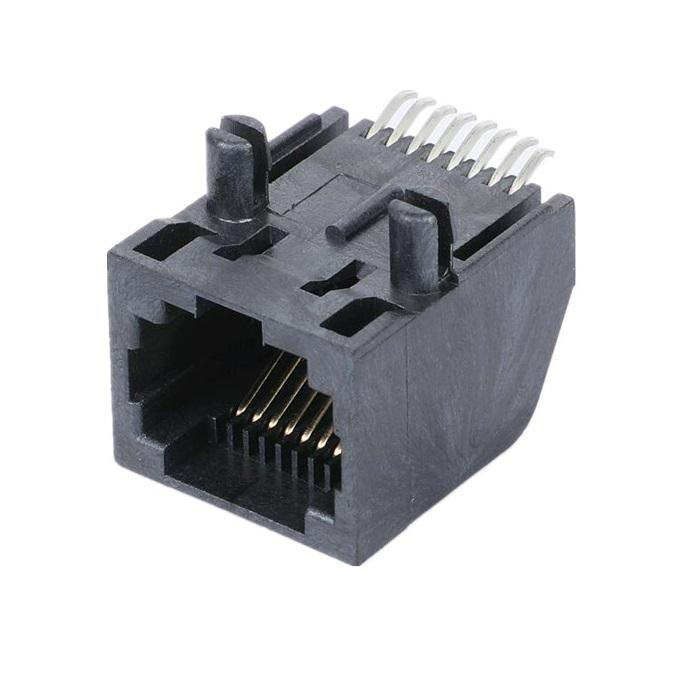

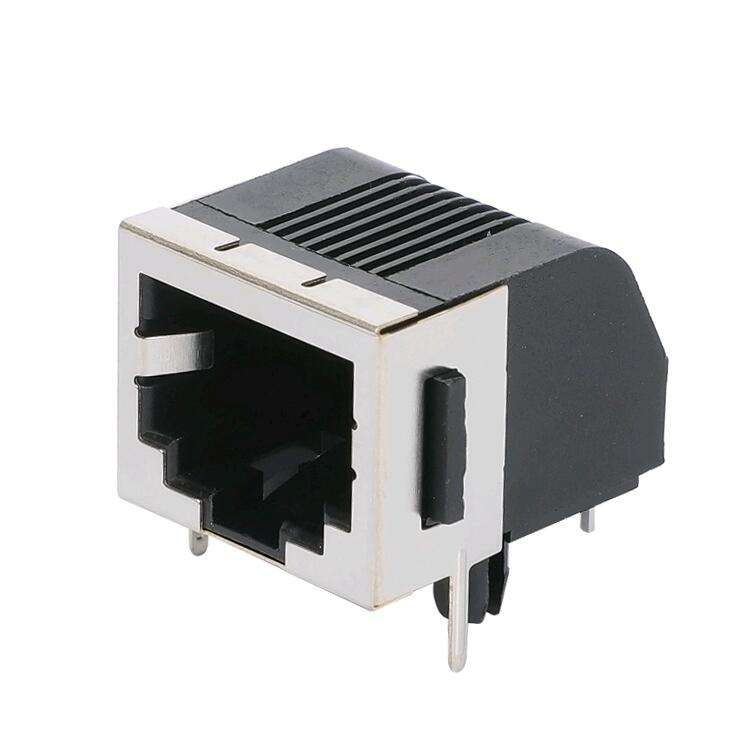

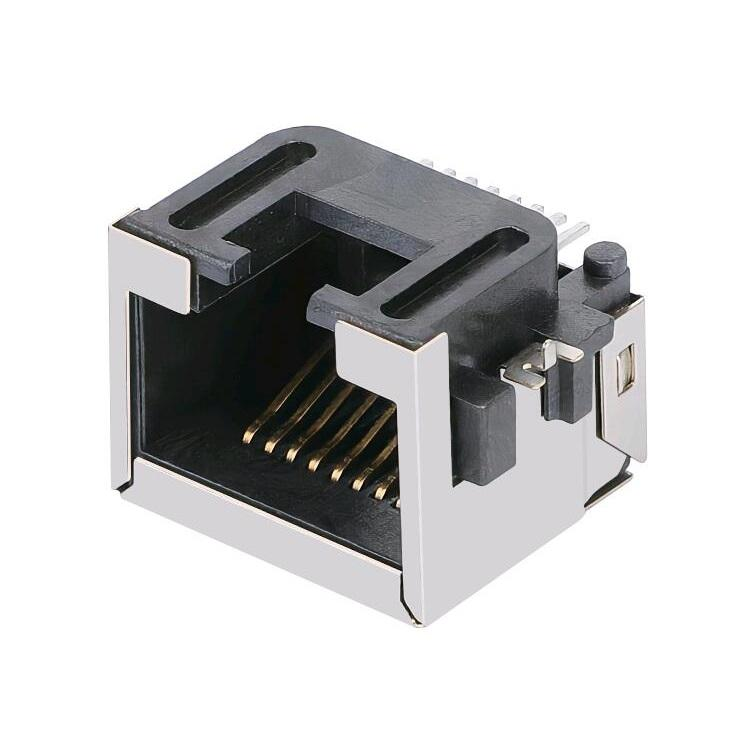

Δικαίωμα ακρογωνιαίας σύνδεσης τηλεφώνου 8P8C SMD RJ45 Modular Jack
Περιγραφή
| Άρθρο |
Παράμετρος |
| Τύπος συνδέσμου |
Μονωδική θήκη RJ45 (γυναίκα) |
| Διαμόρφωση λιμένων |
1-Λιμάνι, 1 × 1 |
| Θέσεις / επαφές |
8P8C, πλήρως φορτωμένο |
| Στυλ βουνού |
SMD / Τεχνολογία επιφανειακής στερέωσης |
| Προσανατολισμός PCB |
Δικαιότυπη γωνία (90°, πλευρική είσοδος) |
| Προστασία |
Μη θωρακισμένα (χωρίς μεταλλικό περίβλημα) |
| Κατηγορία επιδόσεων |
Κατηγορία 3 (Φωνητικό και χαμηλής ταχύτητας σήμα) |
| Κατεύθυνση κλειδώματος |
Τυποποιημένη κλειδαριά προς τα κάτω |
| Κύκλος φωτισμού κατάστασης |
Κανένα |
| Υλικό επαφής |
Φωσφόρος Χάλκινος |
| Επικάλυψη επαφής |
Περιοχή ζευγαρώματος: Χρυσός πάνω από Νικέλιο; |
| Τοποθεσία Πεγκ |
Ναι (για ευθυγράμμιση SMT) |
| Υλικό στέγασης |
Υψηλής θερμοκρασίας θερμοπλαστικό, UL94V-0 |
| Μέγιστο ρεύμα |
1.5 Α |
| Καθορισμός της μέγιστης τάσης |
150 V εναλλακτικός |
| Αντίσταση επαφής |
≤ 20 mΩ |
| Αντίσταση μόνωσης |
≥ 500 MΩ |
| Δυνατότητα (κύκλοι ζευγαρώματος) |
Ελάχιστοι 750 κύκλοι |
| Θέρμανση λειτουργίας |
-40 °C ~ +85 °C |
| Συμμόρφωση |
RoHS, REACH |
| Συσκευή |
Συσκευή χύδην σε δίσκο |
Χωρίς μεταλλική θωράκιση, αυτός ο συνδετήρας μειώνει το συνολικό κόστος BOM διατηρώντας την συμβατότητα με το πρότυπο RJ45.επίλυση κοινών κινδύνων απόκλισης από την τοποθέτηση SMD-jack σε γραμμές μαζικής παραγωγήςΧωρίς δείκτη LED, το συμπαγές, χαμηλού προφίλ αποτύπωμα μεγιστοποιεί την πολύτιμη ακίνητη περιουσία PCB για πυκνοπαγιδευμένες τοποθεσίες πλακέτων.
Βασικά χαρακτηριστικά και διαφοροποιητές
- Διάταξη SMD με δεξιά γωνία πλευρικής εισόδου.
- Χτίσιμο Χωρίς Προστασία.
- 8P8C πλήρως φορτισμένες επαφές.
- Σημεία εντοπισμού SMT.
- Υψηλής θερμοκρασίας θερμοπλαστική θήκη UL94V-0.
- Επαφές φωσφόρου και χαλκού με επιλεκτική επιχρυσωμένη νικελία.
- Χωρίς LED / Χωρίς μεταλλικό περίβλημα: Απλοποιεί τη διαδρομή PCB, εξοικονομεί χώρο στην πλακέτα, μειώνει τον αριθμό των εξαρτημάτων
- Συμμόρφωση με τις απαιτήσεις RoHS και REACH: Ακολουθεί τις παγκόσμιες απαιτήσεις για τα ηλεκτρονικά περιβαλλοντικά προϊόντα που προορίζονται για εξαγωγή
Τυπικά σενάρια εφαρμογής
Σχεδιασμένο για έργα όπου απαιτείται σύνδεση φωνής κατηγορίας 3 ή σύνδεση σήματος χαμηλής ταχύτητας, το περιβάλλον EMI είναι ήπιο και η οικονομική απόδοση συν η μαζική κατασκευή SMT είναι προτεραιότητες:
- Εξοπλισμός φωνητικής επικοινωνίας, πίνακες τερματικών τηλεφώνων
- Τεχνικές μονάδες ελέγχου, πλακέτες διεπαφής σειριακών σημάτων
- Ηλεκτρονικές συσκευές οικιακής χρήσης και εμπορικής χρήσης, μονάδες ελέγχου πρόσβασης
- Τερματικά POS, περιφερειακό υλικό γραφείου
- Βοηθητικές διεπαφές δοκιμών και μετρήσεων
- Οπτικοποιημένες για το κόστος συσκευές IoT με απαίτηση φυσικής θύρας RJ45
