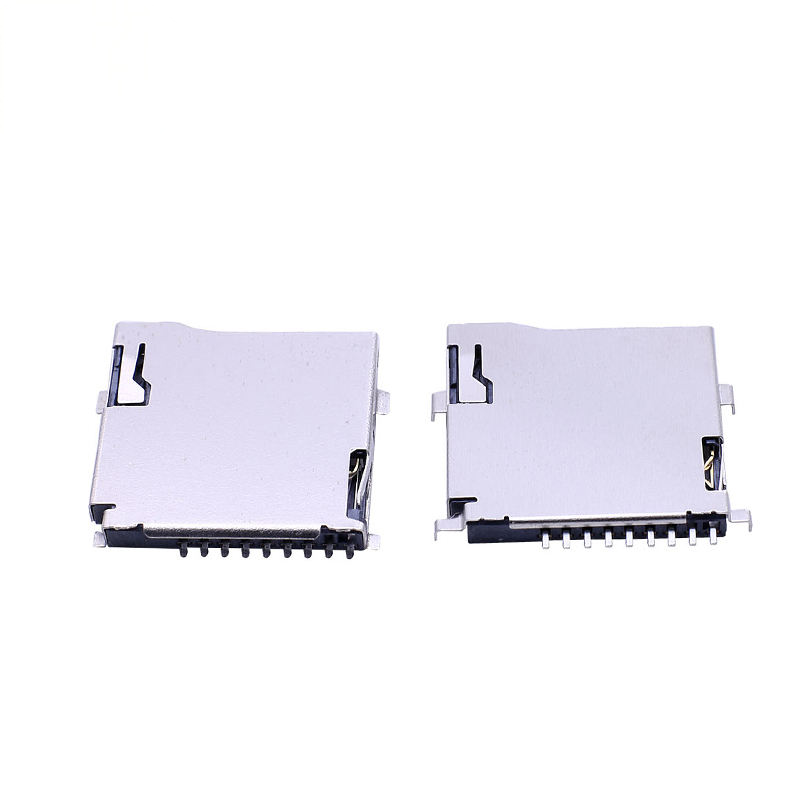

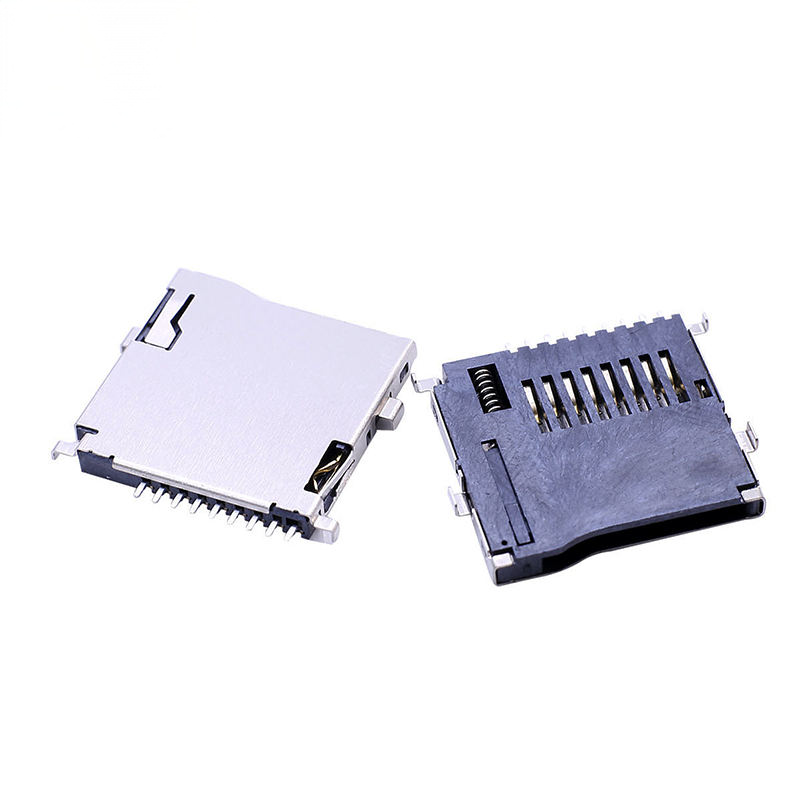

Για υποδοχή κάρτας Micro SD DM3 Series 9P Push-Push SMT T-Flash με εξωτερική συγκόλληση SUS για εφαρμογές PCB

Επισήμανση

✅ Άμεση εναλλακτική για το αποτύπωμα της σειράς Hirose DM3, μηχανισμός αυτόματης εξαγωγής 9 ακίδων push-push
✅ Εξωτερικό περίβλημα από ανοξείδωτο χάλυβα SUS304 με συγκόλληση, ενισχυμένη θωράκιση EMI & απόδοση γείωσης PCB
✅ Σχεδιασμός επιφανειακής στήριξης SMT, ενσωματωμένος διακόπτης ανίχνευσης κάρτας για ανάδραση σήματος εισαγωγής κάρτας
✅ Απόσταση επαφής 1,10 mm, υποστηρίζει μετάδοση υψηλής ταχύτητας micro-SD / T-Flash UHS-I
✅ 5000 κύκλοι σύνδεσης μηχανική διάρκεια ζωής, περίβλημα LCP υψηλής θερμοκρασίας για τυπική αναρροή
✅ Συμβατό με RoHS & Low-Halogen, συσκευασία ταινίας σε τροχό για μαζική παραγωγή SMT υψηλής ταχύτητας

Τεχνικές Προδιαγραφές

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγίες Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά Προϊόντος

• Μηχανισμός εξαγωγής με κλείδωμα push-push: λειτουργία με ένα χέρι; κλείδωμα με πίεση, εξαγωγή με ελατήριο με δεύτερη πίεση; αποτρέπει την τυχαία πτώση της κάρτας υπό κραδασμούς
• 9 ακίδες επαφής, απόσταση 1,10 mm, ενσωματωμένος διακόπτης ανίχνευσης κάρτας (έξοδος σήματος NO)
• Εξωτερικό περίβλημα από ανοξείδωτο χάλυβα SUS304 με συγκόλληση, πολλαπλά σημεία συγκόλλησης γείωσης για σταθερή θωράκιση EMI
• Τερματισμός επιφανειακής στήριξης SMT με νύχια συγκράτησης PCB, αντι-πλεύση κατά τη συγκόλληση αναρροής
• Περίβλημα LCP UL94V-0 υψηλής θερμοκρασίας, συμβατό με τυπικό προφίλ αναρροής SMT
• Επαφές από φωσφορούχο χαλκό με επίστρωση χρυσού-νικελίου; τερματικά PCB επικασσιτερωμένα για καλή συγκολλησιμότητα
• Υποστηρίζει κάρτες μνήμης microSD, microSDHC, microSDXC UHS-I
• Συσκευασία σε ταινία και τροχό για αυτοματοποιημένες γραμμές συναρμολόγησης SMT

Πλεονεκτήματα Προϊόντος

1. Συμβατότητα αποτυπώματος: Συμβατότητα ακίδα προς ακίδα με τη σειρά Hirose DM3, επαναχρησιμοποίηση αρχικού μοτίβου γείωσης PCB, χωρίς επανασχεδιασμό PCB, συντόμευση κύκλου επικύρωσης έργου.
2. Εξωτερικό περίβλημα SUS με συγκόλληση: Πολλαπλά σημεία συγκόλλησης γείωσης ενισχύουν το αποτέλεσμα θωράκισης EMI; καλύτερη απόδοση κατά των παρεμβολών σε σύγκριση με εκδόσεις με εσωτερικό περίβλημα συγκόλλησης, ιδανικό για θορυβώδη βιομηχανικά κυκλώματα.
3. Μηχανισμός κλειδώματος push-push κατά της πτώσης: Σταθερό μηχανικό κλείδωμα υπό κραδασμούς & κρούσεις, αποφυγή τυχαίας εξαγωγής κάρτας για συσκευές που αναπτύσσονται στο πεδίο.
4. Ενσωματωμένος διακόπτης ανίχνευσης κάρτας: Σήμα εισαγωγής κάρτας σε επίπεδο υλικού για ανίχνευση MCU; δεν απαιτείται επιπλέον εξωτερικό κύκλωμα.
5. Φιλικό προς τη μαζική παραγωγή: Τα νύχια συγκράτησης αποτρέπουν την πλεύση του εξαρτήματος κατά την αναρροή; η συσκευασία σε τροχό ταιριάζει σε συναρμολόγηση SMT υψηλής ταχύτητας.
6. Ευρεία περιβαλλοντική προσαρμοστικότητα: Βιομηχανικό εύρος θερμοκρασίας -40~+85 °C, σταθερή απόδοση για εξωτερικό, φορητό και ενσωματωμένο υλικό.

Η Υπηρεσία μας

2. Επαρκής Παραγωγική Ικανότητα---λύστε τα προβλήματα μεγάλων παραγγελιών για εσάς
3. Επαγγελματική Προσαρμογή---παρέχουμε υπηρεσία μιας στάσης για συνδετήρες
4. Επίλυση Προβλημάτων---όλα τα προβλήματα παραγωγής θα τα λύσουμε για εσάς πριν από την αποστολή
5. Γρήγορη Παράδοση---παρέχουμε πολλαπλές λύσεις παράδοσης για εξοικονόμηση κόστους logistics

Βιομηχανίες Εφαρμογής

• Βιομηχανικοί ενσωματωμένοι ελεγκτές, πύλες IoT, συσκευές αισθητήρων καταγραφής δεδομένων
• Κάμερες ασφαλείας IP, περιφερειακές μονάδες NVR, εξοπλισμός ταμπλό αυτοκινήτου & περιφερειακός εξοπλισμός οχήματος
• Drones, φορητά όργανα μέτρησης-δοκιμών, φορητοί βιομηχανικοί τερματικοί σταθμοί
• Έξυπνο υλικό οικίας, μονάδες υπολογιστών ακμής, φορητές ιατρικές συσκευές
• Φορητός εξοπλισμός, φορητοί τερματικοί σταθμοί POS
