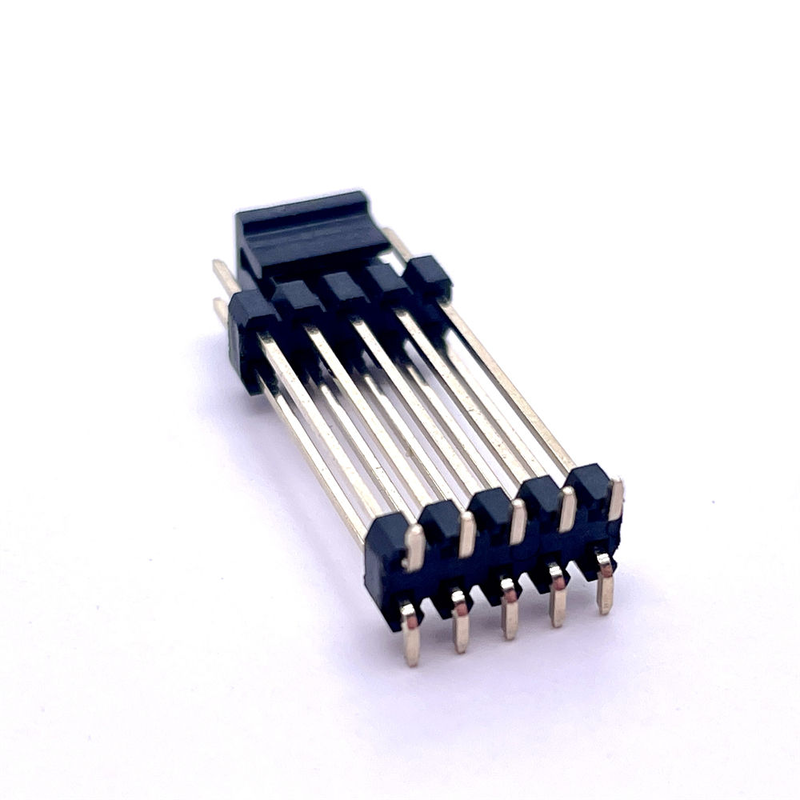

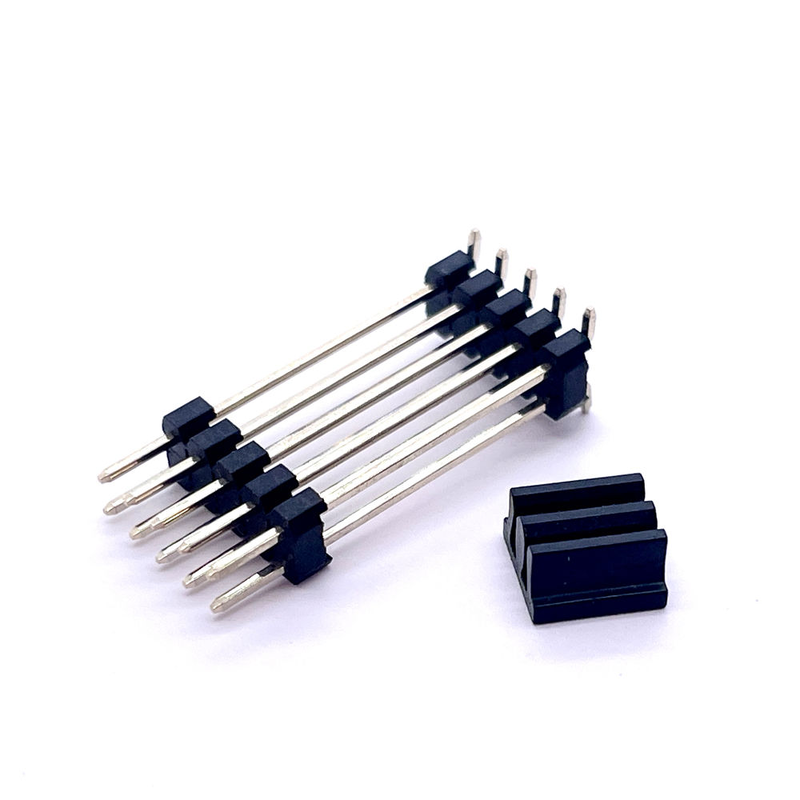

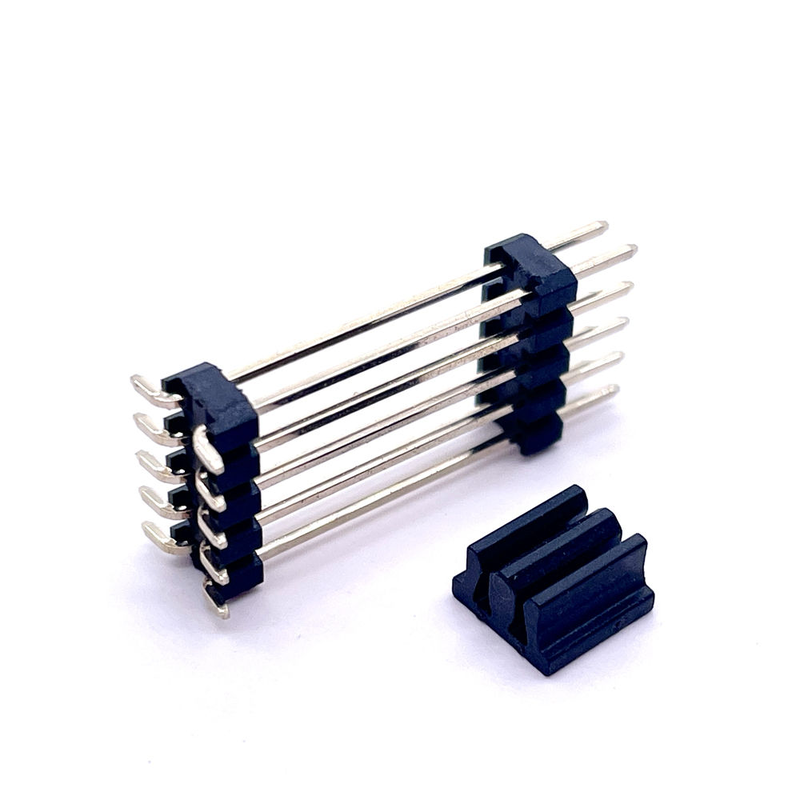

2,0mm Pitch Dual Row 10P USB Brass Pin Header Cap PCB Crimp terminal 2P 5P 7P 9P 12P 15P 40P

Αποκορύφωμα

• Πλούσια μηχανική προσαρμογή: Ευθεία καρφίτσα / Ορθή γωνία / έκδοση επιφανειακής τοποθέτησης SMT. Προσαρμοσμένο ύψος πλαστικού μονωτή διαθέσιμο
• SMT-ready cap (pick-and-place cap) παρέχεται για αυτόματη τοποθέτηση SMT
• Υποστηρίζεται συσκευασία Tape & Reel για αυτοματοποιημένη γραμμή συναρμολόγησης μεγάλου όγκου
• Ευρεία κάλυψη αριθμού ακίδων: 2P /5P /7P /9P /10P /12P /15P έως και 40P διπλή σειρά
• Ορειχάλκινο τερματικό επαφής, σταθερή πτύχωση & απόδοση συγκόλλησης PCB
• Συμβατό με RoHS-REACH, κατάλληλο για USB και γενική σύνδεση πλακέτα με πλακέτα

Περιγραφή προϊόντος

Διασταυρούμενη αναφορά και εναλλακτική αντικατάσταση

Αυτό το κάλυμμα κεφαλίδας ακίδων διπλής σειράς 2,0 mm χρησιμεύει ως λειτουργική εναλλακτική λύση για τις κύριες διεθνείς σειρές συνδετήρων (Molex, JAE, ισοδύναμο αποτύπωμα TE).

Σημείωση Μηχανικού: Επαληθεύστε τον αριθμό των ακίδων, τον προσανατολισμό τοποθέτησης, το ύψος του μονωτή, την επένδυση και το αποτύπωμα PCB πριν από την αντικατάσταση BOM. Όχι για άμεση απόθεση χωρίς επιβεβαίωση για εφαρμογές κρίσιμες για την ασφάλεια. Προσαρμοσμένη τροποποίηση διαθέσιμη για να ταιριάζει με το αποτύπωμα του ανταγωνιστή, εάν απαιτείται.

Χαρακτηριστικό προϊόντος

1. Βήμα διπλής σειράς 2,0 mm για συμπαγή διάταξη PCB, εξοικονομώντας χώρο στην πλακέτα
2. Ο ακροδέκτης ορειχάλκινου πείρου παρέχει σταθερή απόδοση πτύχωσης και συγκόλλησης
3. SMT pick-and-place καπάκι προαιρετικό, συμβατό με τον τυπικό εξοπλισμό pick-and-place
4. Πολλαπλές επιλογές πλήθους καρφιτσών καλύπτουν τη διεπαφή USB και τις συνδέσεις πλακέτας σε πλακέτα γενικής χρήσης
5. Ο μονωτήρας υψηλής θερμοκρασίας UL94V‑0 αντιστέκεται στο θερμικό σοκ αναρροής
6. Ευέλικτη προσαρμογή σε μήκος καρφίτσας, ύψος πλαστικού, προσανατολισμό και πάχος επιμετάλλωσης

Πλεονέκτημα προϊόντος

• Υποστηρίζει αυτοματισμό πλήρους εύρους: SMT cap + Tape&Reel εξαλείφει τον χειροκίνητο χειρισμό για μαζική παραγωγή
• Οι ευέλικτες προσαρμοσμένες διαστάσεις αποφεύγουν τον δαπανηρό επανασχεδιασμό PCB για υπάρχοντα έργα
• Η σταθερή αντίσταση επαφής μειώνει τον κίνδυνο διαλείπουσας αστοχίας σε εξοπλισμό που εκτίθεται σε κραδασμούς
• Ανταγωνιστικός χρόνος παράδοσης έναντι αυθεντικών εμπορικών σημάτων στο εξωτερικό, ανακουφίζοντας την πίεση της μακράς αλυσίδας εφοδιασμού
• Αυστηρό εισερχόμενο-εξερχόμενο QC σχετικά με τη σφράγιση, την έγχυση, την επιμετάλλωση και τη συναρμολόγηση

Εφαρμογή

• Εσωτερικές συνδέσεις PCB διεπαφής USB
• Βιομηχανικές μονάδες ελέγχου & πλακέτες αισθητήρων
• Έξυπνες συσκευές IoT και ενσωματωμένο υλικό
• Διασύνδεση κεντρικής πλακέτας-υποσανίδας ηλεκτρονικών ειδών κατανάλωσης
• Εξοπλισμός δοκιμής, περιφερειακή καλωδίωση PCB αυτοματισμού

Μέθοδος συσκευασίας

1. Σωλήνας (συσκευασία σωλήνων): Για χειροκίνητη συναρμολόγηση/δοκιμή πρωτοτύπου, αντιστατική συσκευασία σωλήνα
2. Ταινία & Καρούλι: Συσκευασία καρουλιού συμβατή με SMT, άμεση τροφοδοσία για αυτόματη μηχανή συλλογής και τοποθέτησης, δεν απαιτείται επιπλέον προεπεξεργασία.

Υπενθύμιση: Καθορίστε τον τύπο συσκευασίας κατά την παραγγελία. Η λανθασμένη συσκευασία θα εμποδίσει την παραγωγή της γραμμής SMT.

Χρόνος ανοχής

• Δείγματα: 3 εργάσιμες ημέρες
• Παραγγελίες μαζικής παραγωγής: 1-3 εβδομάδες (ανάλογα με την πολυπλοκότητα της προσαρμογής και το απόθεμα υλικού)

Εργοστασιακή πιστοποίηση & προσαρμοσμένη εξυπηρέτηση

• Πιστοποιήσεις: ISO9001, RoHS, συμβατό με το REACH
• Δείγμα πολιτικής: Υποστήριξη δωρεάν δειγμάτων / γρήγορη παράδοση δειγμάτων. Ο αγοραστής καλύπτει το κόστος μεταφοράς.
• MOQ: Χαμηλό MOQ για τυπικά είδη. προσαρμοσμένα εξαρτήματα MOQ με βάση τις απαιτήσεις εργαλείων
• Διαθέσιμο ODM/OEM: Προσαρμοσμένο μήκος καρφίτσας, ύψος πλαστικού, ειδική επιμετάλλωση, τροποποίηση ακίδων που λείπει, ανάπτυξη ειδικής ακίδας. Η ομάδα μηχανικών μας υποστηρίζει αναθεώρηση σχεδίων και προτάσεις DFM.

Οδηγός επιλογής πελατών

1. Επιβεβαίωση βήματος: Βεβαιωθείτε ότι το αποτύπωμα PCB είναι 2,0 mm διπλής σειράς
2. Επιβεβαίωση τύπου τοποθέτησης: Ευθεία / Ορθή γωνία / SMT. Η έκδοση SMT απαιτεί περίβλημα LCP υψηλής θερμοκρασίας
3. Επιβεβαιώστε τον ακριβή αριθμό ακίδων. καθορίστε την εφαρμογή USB εσωτερικής χρήσης ή γενικής εφαρμογής από πλακέτα σε πλακέτα
4. Επιλογή επιμετάλλωσης: Κασσίτερος για τον χαμηλό κύκλο ζευγαρώματος των καταναλωτών. επίχρυσο για βιομηχανικές απαιτήσεις / υψηλούς κραδασμούς / μεγάλη διάρκεια ζωής
5. Καθορισμός συσκευασίας: Επιλέξτε Tape & Reel εάν εκτελείτε αυτοματοποιημένη παραγωγή SMT. Σωλήνας για εργαστήριο/πρωτότυπο
6. Για περιπτώσεις αντικατάστασης: Στείλτε το αρχικό φύλλο δεδομένων ή δείγμα φωτογραφίας. θα ελέγξουμε τη μηχανική και ηλεκτρική αντιστοίχιση για εσάς
7. Στείλτε το σχέδιο ή το δείγμα PCB σας για να λάβετε την τεχνική μας πρόταση πριν από την επίσημη παραγγελία

Συμβουλή: Στείλτε τον αριθμό ανταλλακτικού Gerber, δισδιάστατου σχεδίου ή ανταγωνιστή σας, η ομάδα μηχανικών μας μπορεί να ελέγξει εκ των προτέρων τη σκοπιμότητα για εσάς

FAQ

Ε: Ποιο είναι το MOQ σας;

Α: Το MOQ μας συνήθως φτάνει τα 1000 τεμ, αλλά δεχόμαστε μικρές ποσότητες παραγγελιών για δοκιμή.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφτείτε το εργοστάσιό μας και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής. Ελπίζουμε ότι μπορούμε να έχουμε μακροχρόνια συνεργασία μαζί σας.

Ε: Ποιος είναι ο χρόνος δειγματοληψίας σας; Ποιος είναι ο χρόνος παράδοσης;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή. Εξαρτάται από την ποσότητα.

Ε: Πώς επιθεωρώ τα αγαθά μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο ή να ζητήσετε από τρίτο μέρος να επιθεωρήσει ή με επιθεώρηση εικόνας.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Η τιμή του ναύλου θα γίνει από την εταιρεία μεταφοράς με βάση το μικτό βάρος και το CBM σας.

Ε: Πώς μπορώ να ξέρω αν αποστέλλετε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης (DHL, UPS, FedEx, TNT, EMS, κ.λπ.), η αεροπορική φορτωτική ή το B/L by Sea θα σας σταλεί αμέσως μόλις αποσταλεί τα αγαθά σας. Επίσης παρακολουθούμε την παράδοση και σας κρατάμε ενήμερους.

Ε: Μπορώ να φτιάξω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Σίγουρα, απλώς στείλτε μας το σχέδιο ή το δείγμα σας.
