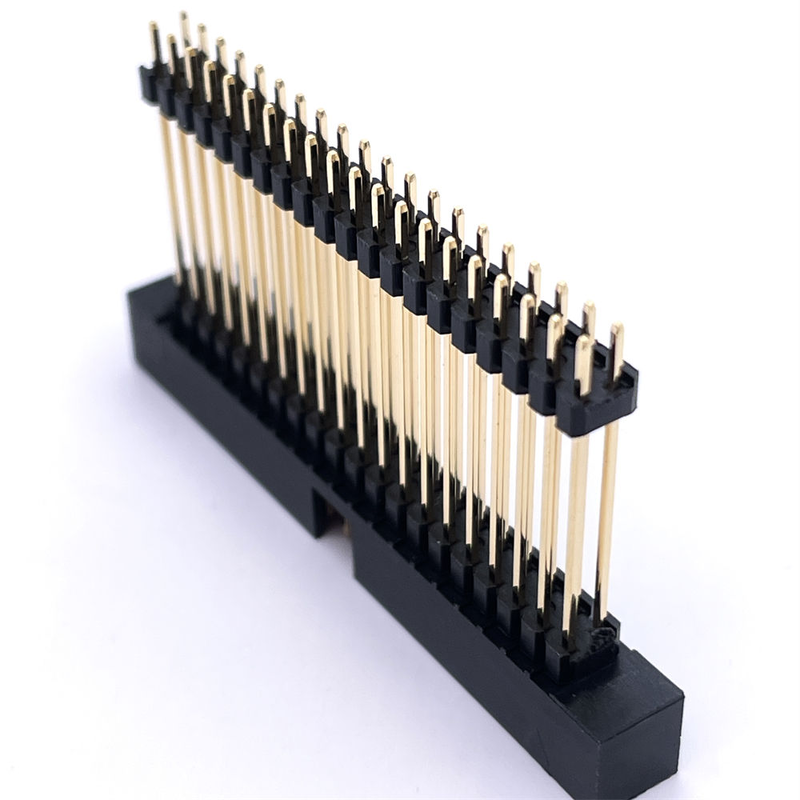

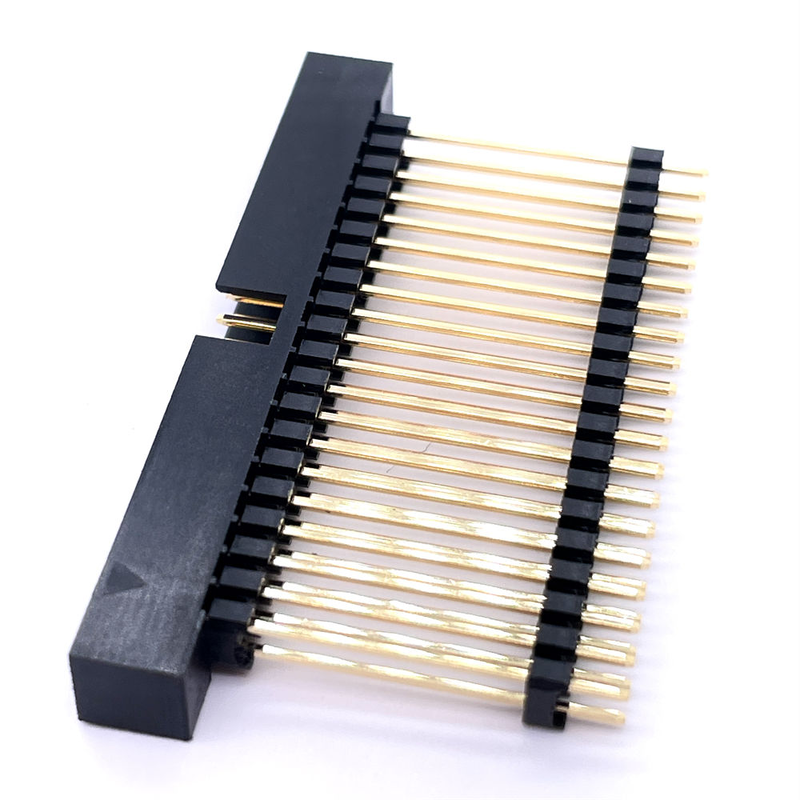

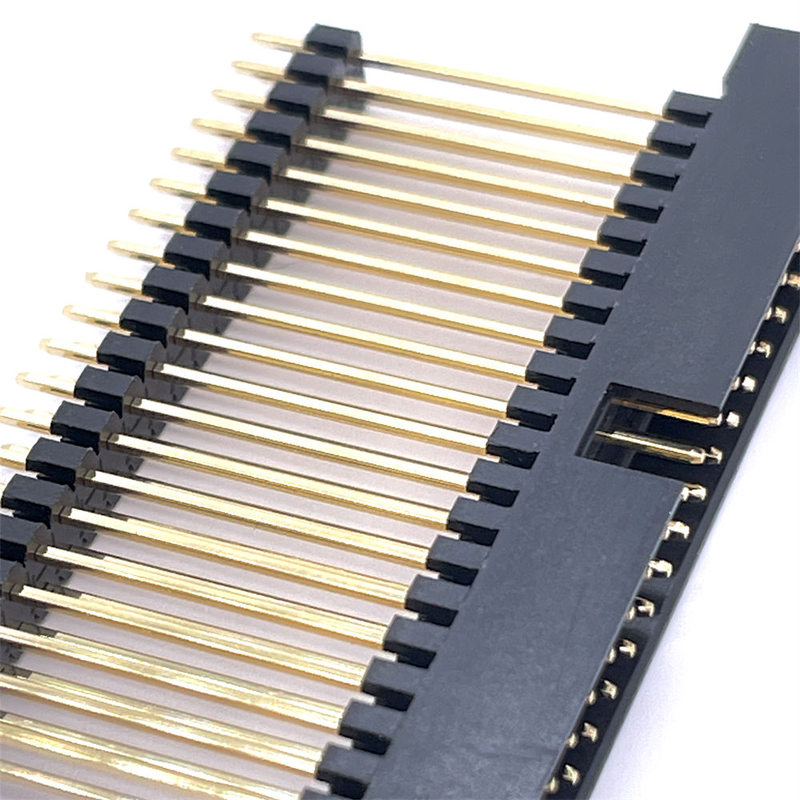

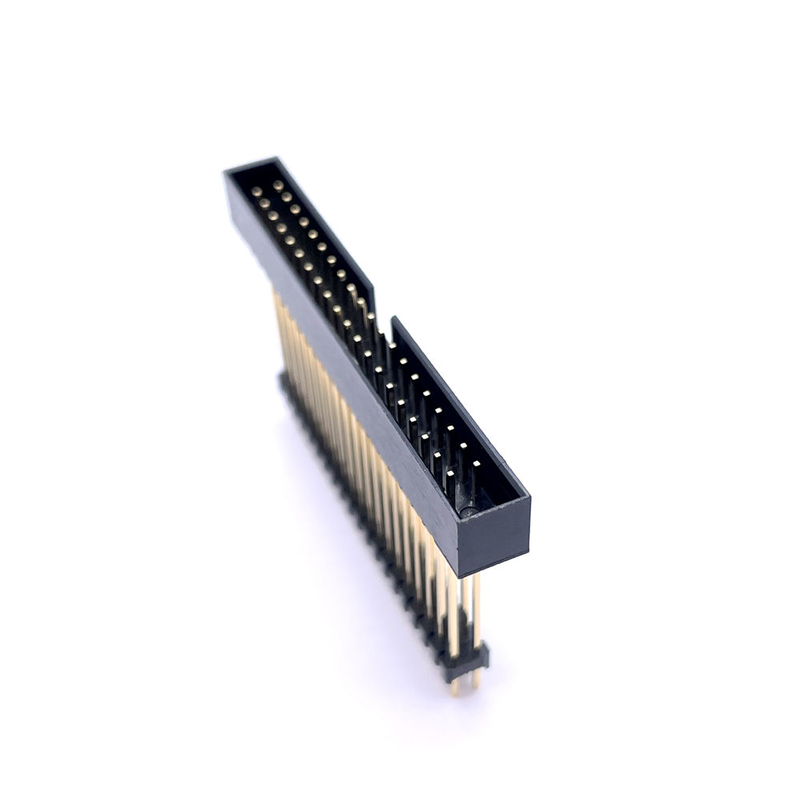

2.0mm Κεφαλάκι H5.65 2x20p Καθαρό διπλό σειρά Χρυσό επιχρισμένο Προσαρμοσμένο υψηλής ποιότητας ηλεκτρικό συνδετήρα Κεφαλάκι

Ειδικότερα

• Υποστηριζόμενη προσαρμογή πολλαπλών μορφών: Καθαρή / δεξιά γωνία / τερματισμός SMT· διαθέσιμος προσαρμοσμένος ύψος μονωτή πλαστικού
• SMT pick-and-place cap προαιρετικό, πλήρως συμβατό με την αυτοσυσκευαστική γραμμή Tape & Reel
• 2.0 mm διαφορά, διπλή σειρά 2×20P, επικεφαλίδα κουτιού, χρυσό επιχρυσωμένες επαφές για σταθερή μετάδοση σήματος
• Συμμόρφωση με το RoHS, υψηλής ποιότητας υλικό επαφής φωσφόρου-βρόνσου, μακρά διάρκεια κύκλου ζευγαρώσεως
• Ευέλικτη επέκταση του αριθμού των καρτών: 2×2P ~ 2×40P κατόπιν αιτήματος

Περιγραφή του προϊόντος

Διασταυρούμενες αναφορές και εναλλακτική αντικατάσταση

Άμεση μηχανική και ηλεκτρική υποκατάσταση για τη σειρά επικεφαλίδων κουτιών διπλής σειράς 2.0 mm της διεθνούς μάρκας.

Σημείωση: Παρακαλείστε να ελέγξετε με ακρίβεια την απόκρυψη, το ύψος του μονωτήρα H5.65 και το πάχος της επικάλυψης με βάση το αρχικό φύλλο δεδομένων πριν από τη σχεδίαση.0 mm σειρά επικεφαλίδων περιτυλιγμένων κιβωτίωνΗ προσαρμογή του αποτυπώματος είναι διαθέσιμη αν το έργο σας απαιτεί ελαφρά τροποποιήσεις.

Χαρακτηριστικό του προϊόντος

1. Το σκεπάσιμο τύπου κουτιού που καλύπτεται με σκεπάσματα αποτρέπει την ακατάλληλη ζεύξη, προστατεύει τις καρφίτσες από φυσικές βλάβες κατά την συναρμολόγηση
2. Οι επαφές φωσφόρου-βρόνσου διατηρούν σταθερή δύναμη ελαστικού υπό δονήσεις και διακυμάνσεις θερμοκρασίας
3. Η επιχρυσωμένη περιοχή επαφής μειώνει την αντίσταση επαφής και αποτρέπει την οξείδωση για μακροχρόνια αξιοπιστία
4. Πολλαπλές επιλογές τερματισμού (ευθεία / δεξιά γωνία / SMT) προσαρμόζονται στις διαφορετικές απαιτήσεις διάταξης PCB
5. Προαιρετικό καπάκι διάλεξης και τοποθέτησης για την αυτοματοποιημένη εγκατάσταση υψηλών ταχυτήτων SMT
6. Υψόμετρος μονωτήρα, ποσότητα καρφίτσες και πάχος επικάλυψης προσαρμοσμένα στις απαιτήσεις του συγκεκριμένου έργου

Πλεονέκτημα προϊόντος

• Εξαγωγή απευθείας από το εργοστάσιο, σταθερή διαμετρική συνέπεια, 100% εσωτερική επιθεώρηση QC πριν από την αποστολή
• Υποστηρίζει συσκευασία με ταινία και κυλίνδρους, που τροφοδοτεί απευθείας το μηχάνημα επιλογής και τοποθέτησης SMT χωρίς δευτερογενές χειρισμό με το χέρι
• Γρήγορη προσαρμογή για μη τυποποιημένες απαιτήσεις ύψους / αριθμού καρφίτσες / επικάλυψης
• Αποτελεσματική από πλευράς κόστους εναλλακτική λύση για τα εισαγόμενα εμπορικά στοιχεία χωρίς να θυσιάζονται οι ηλεκτρομηχανικές επιδόσεις
• Συμμόρφωση με το RoHS, κατάλληλη για βιομηχανικά, ιατρικά και καταναλωτικά έργα

Εφαρμογή

• Βιομηχανικές πλακέτες ελέγχου και ενσωματωμένες μονάδες συστημάτων
• Εξοπλισμός επικοινωνίας, διεπαφές μετάδοσης σήματος
• Εσωτερικές διασυνδέσεις ιατροτεχνολογικών προϊόντων
• Μηχανήματα και εξοπλισμός μέτρησης
• Καταναλωτικά ηλεκτρονικά προϊόντα, συνδέσεις PCB μονάδων τροφοδοσίας
• Συσκευές αυτοματισμού σήματος-σύνδεσης PCBA

Μέθοδος συσκευασίας

1. Τύπος (συσκευή σωλήνων): Αντιστατικός σωλήνας, για πρωτότυπα, μικρές παρτίδες και χειροκίνητη συναρμολόγηση· μη κατάλληλος για μηχανές αυτόματης SMT
2. Ταινία και τροχιά: Ταινία και τροχιά μεταφοράς πρότυπου EIA‐481, με προαιρετικό καπάκι διάλεξης και τοποθέτησης. Έτοιμη για άμεση φόρτωση σε αυτόματο εξοπλισμό διάλεξης και τοποθέτησης SMT για μαζική παραγωγή.

Παρακαλείστε να προσδιορίσετε τον απαιτούμενο τύπο συσκευασίας κατά την παραγγελία.

Χρονοδιάγραμμα

• Δείγματα: 3 εργάσιμες ημέρες
• Παραγγελίες μαζικής παραγωγής: 1-3 εβδομάδες (υπόλογα με την πολυπλοκότητα της προσαρμογής και το απόθεμα υλικών)

Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής

• Πιστοποιητικά: UL94V-0, RoHS, REACH
• Πολιτική δειγματοληψίας: διαθέσιμα δωρεάν δείγματα, ταχεία παραγωγή δειγμάτων
• MOQ: Χαμηλή MOQ για τα τυποποιημένα προϊόντα· εξαρτήματα προσαρμοσμένα υπόκεινται σε απαιτήσεις εργαλείων
• Προσαρμοσμένη εξυπηρέτηση: ρύθμιση αριθμού πινών, τροποποίηση ύψους μονωτήρα, αλλαγή τύπου τερματισμού, προσαρμογή πάχους επικάλυψης, ειδικές απαιτήσεις συσκευασίας.

Οδηγός επιλογής πελατών

1. Επιβεβαιώστε τις κρίσιμες διαστάσεις: Κλίση 2,0 mm, ύψος σώματος H5,65 mm, διπλή σειρά 2×20P πριν από το σχεδιασμό
2. Επιλέξτε τον τύπο τερματισμού: Στενό THT / Στενή γωνία / SMT ανάλογα με το PCB stack-up
3. Επιβεβαιώστε τις προδιαγραφές επίστρωσης: πάχος επίστρωσης με χρυσό για σενάρια υψηλής αξιοπιστίας· επίστρωση με κασσίτερο για έργα καταναλωτών με υψηλό κόστος
4. Επιλογή συσκευασίας: Επιλέξτε Tape & Reel εάν η γραμμή παραγωγής σας χρησιμοποιεί αυτοματοποιημένο SMT pick-and-place· επιλέξτε Tube για εργαστηριακό πρωτότυπο & χειροκίνητη συναρμολόγηση
5. Ελέγχος του εξαρτήματος ζεύξης: διπλός έλεγχος του αποτυπώματος του συνδετήρα ζεύξης και της μηχανικής τοποθέτησης πριν από την παραγγελία σε μάζα.

Κατεβάστε 2D / 3D σχέδιο & φύλλο δεδομένων κατόπιν αιτήματος για την βιβλιοθήκη PCB σας.

Γενικές ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Η MOQ μας συνήθως είναι 1000 κομμάτια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιο μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής. Ελπίζουμε να έχουμε μακροπρόθεσμη συνεργασία μαζί σας.

Ε: Ποιο είναι το χρόνο δείγματος; Ποιο είναι το χρόνο παράδοσης;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή.

Ε: Πώς ελέγχω τα προϊόντα μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή ζητώντας από τρίτο μέρος να επιθεωρήσει, ή με εικόνα επιθεώρησης.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα αναφερθεί από την εταιρεία μεταφορών με βάση το Ακαθάριστο βάρος και το CBM σας.

Ε: Πώς ξέρω αν θα στείλετε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης ((DHL, UPS, FedEx, TNT, EMS, κλπ.), το αερομεταφορικό δελτίο ή το B / L από τη θάλασσα θα σας αποσταλεί αμέσως μόλις αποσταλούν τα αγαθά σας.

Ε: Μπορώ να κάνω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Φυσικά, απλά στείλτε μας το σχέδιο ή το δείγμα σας.
