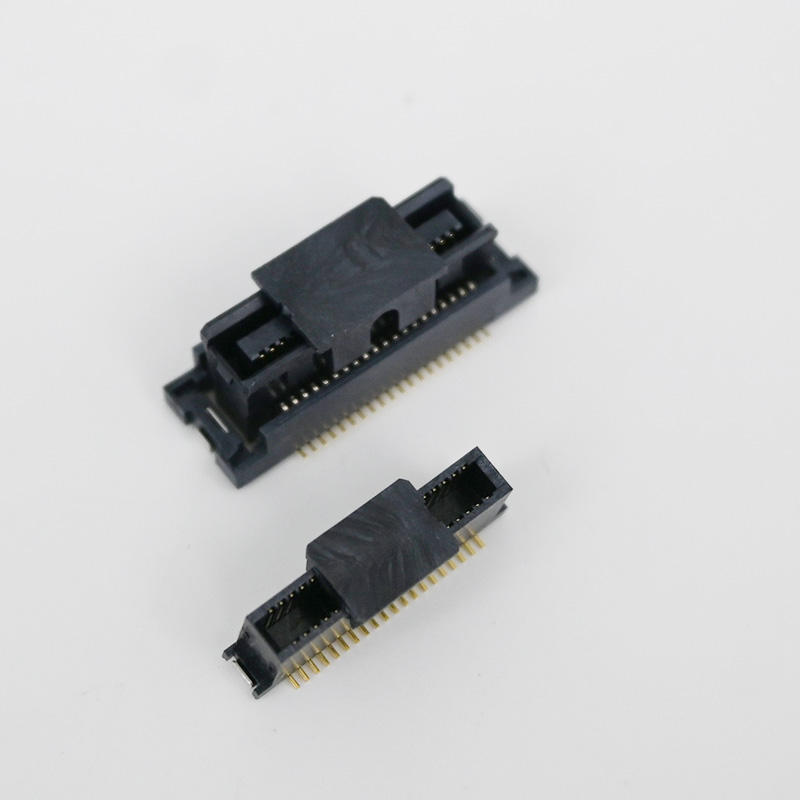

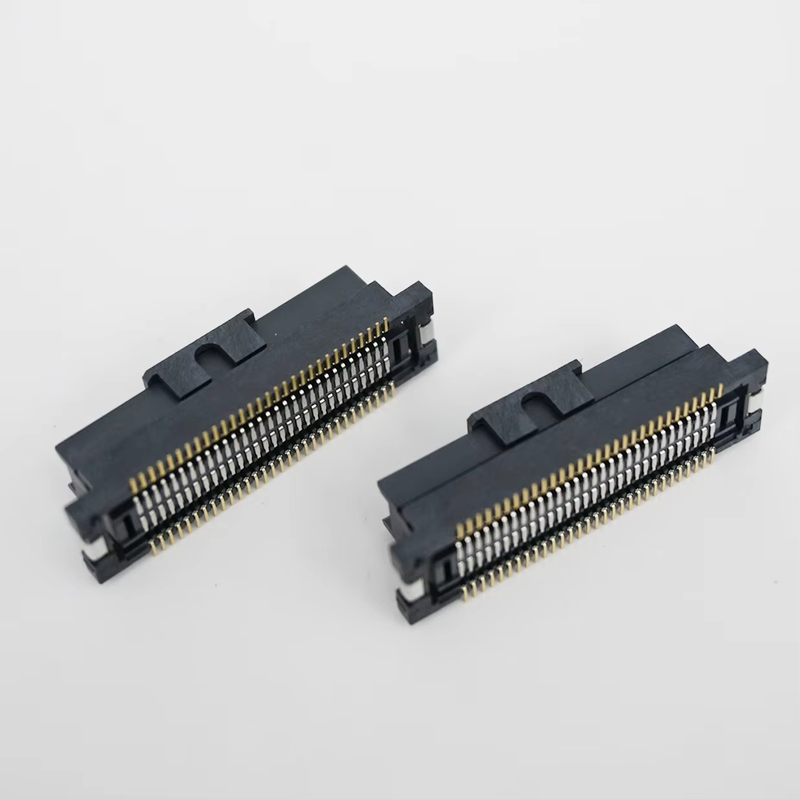

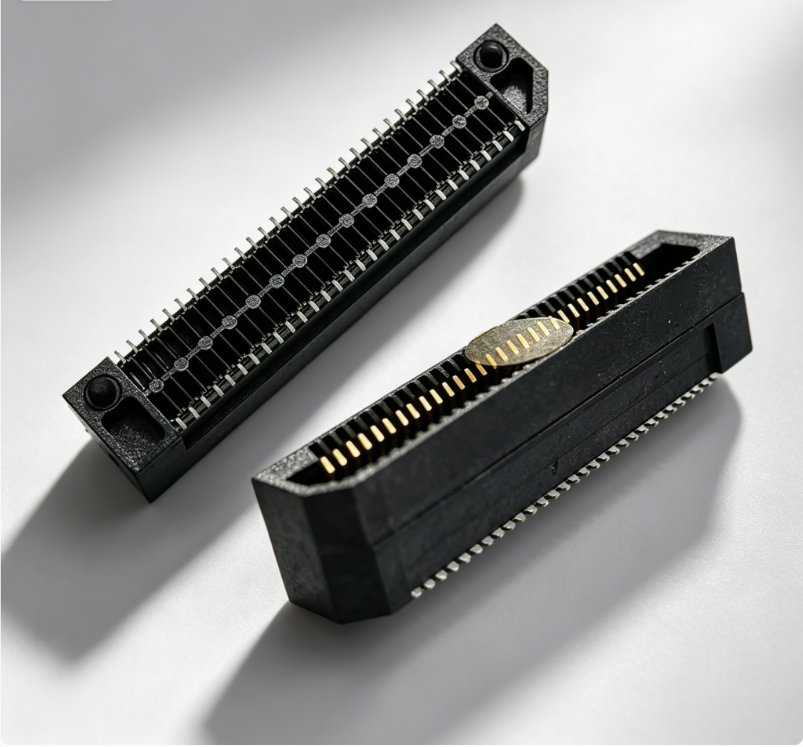

60 Pin Brass Receptacle 0.8mm Pitch BTB Female Double Row 0.031 "Συνδετήρας πίνακα για εφαρμογές PCB
Σημαντικά σημεία του προϊόντος
✅ Σκοπός λευκού συνδυασμού και αυτοαρρίθμισης: ενσωματωμένη κλειδαρότητα + επιπλέουσα ανοχή, απορροφά την εκτόπιση της συναρμολόγησης, αποφεύγει ζημιές από καρφίτσες κατά την χειροκίνητη / αυτόματη αγκύρωση
✅ Ακεραιότητα σήματος υψηλής ταχύτητας: Βελτιωμένος έλεγχος παρεμπόδισης, υποστηρίζει υψηλής ταχύτητας σειριακή μετάδοση για ψηφιακή και υψηλής συχνότητας στοίβαση PCB
✅ Καθορισμένο ύψος συνδυασμού: σταθερό ύψος στοίβωσης για τη διατήρηση σταθερού κενού PCB, επαναληψιμότητα στοίβωσης για συμπαγές διάταξη μεζάνιν
✅ 0,8 mm (0,031") Στροφή, διπλή σειρά 60 Θέση: SMT θηλυκό δοχείο υψηλής πυκνότητας για εφαρμογές PCB περιορισμένου χώρου
✅ Συσκευή με κυλίνδρους για γραμμή SMT: Συσκευή με ταινία και κυλίνδρους, άμεσα συμβατή με αυτόματες μηχανές επιλογής και τοποθέτησης
Περιγραφή του προϊόντος
| Κατηγορία |
Άρθρο |
Ειδικότητα |
| Ηλεκτρική |
Κατηγοριοποιημένο ρεύμα |
0.5Α ανά επαφή |
|
Διορισμένη τάση |
50V εναλλασσόμενη |
|
Αντίσταση επαφής |
≤ 15 mΩ |
|
Αντίσταση μόνωσης |
≥1 GΩ @100VDC |
|
Αντιστέκεται στην τάση |
1100 VDC |
| Μηχανικές |
Πύργος |
00,8 mm (0,031") |
|
Αριθμός πινών |
60 καρφίτσες, διπλή σειρά |
|
Κύκλοι ζευγαρώσεως |
≥ 500 φορές |
|
Υψόμετρο ζευγαρώματος |
Προσαρμοσμένο / Πρότυπο ύψος στοίβασης διαθέσιμο |
|
Τερματισμός |
Επεξεργαστική επιφάνεια |
| Υλικό και επικάλυψη |
Υλικό επαφής |
Κάλκινο / Φωσφορικό Χάλκινο |
|
Καθαρισμός της περιοχής ζευγαρώματος |
Επιλεκτικός χρυσός έναντι νικελίου |
|
Επεξεργασία με έλξη |
Ματ κασσίτερος πάνω από νικέλιο, χωρίς μόλυβδο |
|
Διαμονή |
Πλαστικό υψηλής θερμοκρασίας LCP, UL94 V-0 |
| Περιβάλλον |
Εργασιακή θερμοκρασία |
-40°C ~ +125°C |
|
Συμμόρφωση |
RoHS, REACH |
| Οδηγός συγκόλλησης |
Προφίλ ανατροφοδότησης |
JEDEC J-STD-020, Τελευταία θερμοκρασία ≤ 260°C |
Διασταυρούμενη αναφορά / Εναλλακτική
Εναλλακτική επιλογή γιαΗ σειρά Samtec ERF8, Hirose DF40, Molex SlimStack, TE 0.8mm 60P δοχείο BTBΟι μηχανικοί μπορούν να αντικαταστήσουν απευθείας τα PCB χωρίς σημαντική αναδιαμόρφωση, μειώνοντας τον μεγάλο χρόνο προετοιμασίας και τον κίνδυνο κόστους των εξαρτημάτων.
Χαρακτηριστικό του προϊόντος
- Αντι-κλειδί τυφλή δομή ζευγαρώματος, ανοχή αυτοαρμόνισης για την αντιστάθμιση της ακατάταξης της συναρμολόγησης της πλακέτας
- Σταθερό στερέωμα LCP υψηλής θερμοκρασίας σε πολλαπλούς κύκλους SMT
- Επιλεκτική χρυσαφένια επικάλυψη επαφής, σταθερή χαμηλή αντίσταση επαφής και αντιοξειδωτική
- Διπλή σειρά 60 θέσεις υψηλής πυκνότητας διάταξη, εξοικονομεί ακινήτων PCB
- Πλατφόρμα προσγείωσης SMT βελτιστοποιημένη για αυτοματοποιημένη συναρμολόγηση PCB
- Καθορισμένο ύψος ζεύξης για τη διασφάλιση σταθερού κενού στο σωρό PCB
Πλεονεκτήματα του προϊόντος
- Λιγότερος κίνδυνος προσφοράς: απευθείας από το εργοστάσιο, μικρότερος χρόνος παράδοσης σε σύγκριση με τις εισαγόμενες μάρκες
- Συνεδρίαση φιλική: Η τυφλή ζευγάρωση μειώνει το ποσοστό απόρριψης της συναρμολόγησης στην μαζική παραγωγή
- Σταθερή απόδοση σε υψηλές ταχύτητες: Ελεγχόμενη διασταύρωση και αντίσταση για διαδρομές σήματος υψηλής ταχύτητας
- Πλήρης συμβατότητα SMT: συσκευασία με ταινία έτοιμη για διάλεξη και τοποθέτηση
- Ευέλικτη προσαρμογή: Ρυθμίστε το ύψος, το πάχος του χρυσού και τον αριθμό των καρφίτσες ανά σχέδιο PCB
Εφαρμογή
Εργατικές μονάδες ελέγχου,
Πύλες IoT,
ενσωματωμένη πληροφορική,
ιατρικές συσκευές χειρός,
έξυπνη οθόνη,
μονάδες αισθητήρων,
υποσταθμοί τηλεπικοινωνιών,
ηλεκτρονικά προϊόντα μη ασφαλείας για οχήματα,
φορητό εξοπλισμό δοκιμών.
Συσκευή
Η τυποποιημένη συσκευασία κυλίνδρων, συμβατή με την αυτόματη μηχανή επιλογής και τοποθέτησης SMT, τρέχει απευθείας στη γραμμή παραγωγής σας.
Χρονοδιάγραμμα
- Δείγματα: 3 εργάσιμες ημέρες
- Παραγγελία χύδην: 1-3 εβδομάδες
- MOQ: Διαπραγματεύσιμα
- Δωρεάν δείγματα διαθέσιμα· υποστήριξη ταχείας απελευθέρωσης δειγμάτων
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
Πιστοποιητικά: ISO9001, ISO14001, RoHS, REACH
- Τροποποιημένο: Ευέλικτη MOQ για τα τυποποιημένα προϊόντα
- Πολιτική δειγματοληψίας: Υποστήριξη δωρεάν δειγμάτων / ταχεία απελευθέρωση δειγμάτων για την τεχνική σας δοκιμή
- Προσαρμογή: Προσαρμοσμένο ύψος, πάχος επικάλυψης, PIN, χρώμα στεγασμού και σήμανση διαθέσιμα.
Οδηγίες για την επιλογή μηχανικού
- Απαιτείται επιβεβαίωσηύψος ζευγαρώματοςπρώτος (κρίσιμη διάσταση συσσώρευσης PCB)
- Ελέγξτε τον αριθμό του ανδρικού τμήματος BTB ζευγαρώματος για να ταιριάζει με το ύψος, τον αριθμό των καρφίτ και το πλήκτρο
- Ελέγξτε το εύρος θερμοκρασίας λειτουργίας και την απαίτηση ταχύτητας σήματος για την επιλογή της χρυσής επικάλυψης
- Επιβεβαίωση της ποσότητας τροχιάς για την εγκατάσταση γραμμής SMT
- Ζήτηση σχεδίου / 3D STEP / φύλλου δεδομένων για την επικύρωση βιβλιοθήκης & PCB footprint
- Παραγγείλετε δωρεάν δείγματα για δοκιμή ακεραιότητας σήματος και αξιοπιστίας ζεύξης πριν από την μαζική παραγωγή
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
