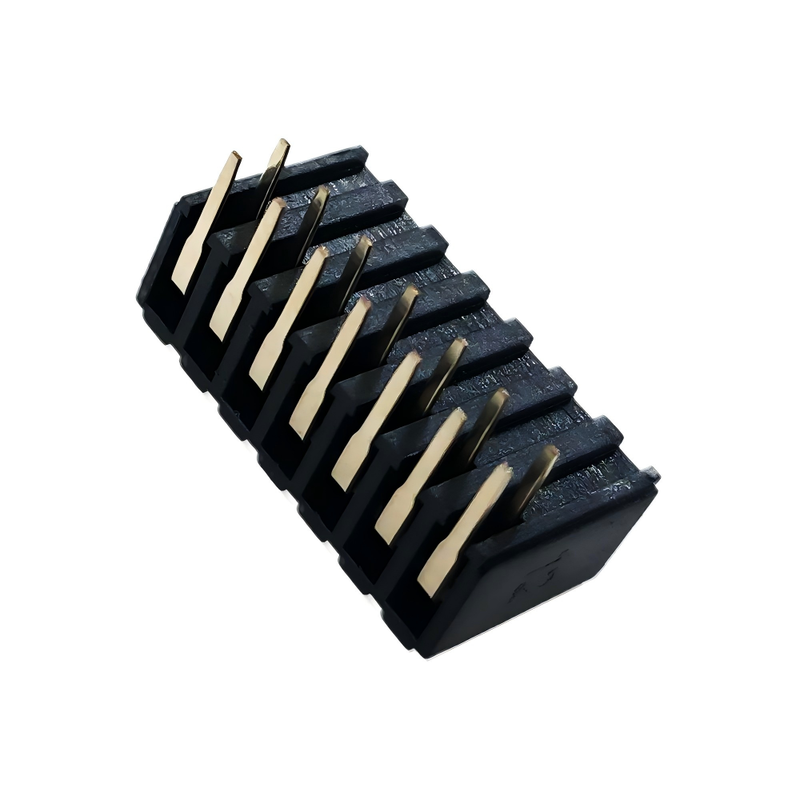

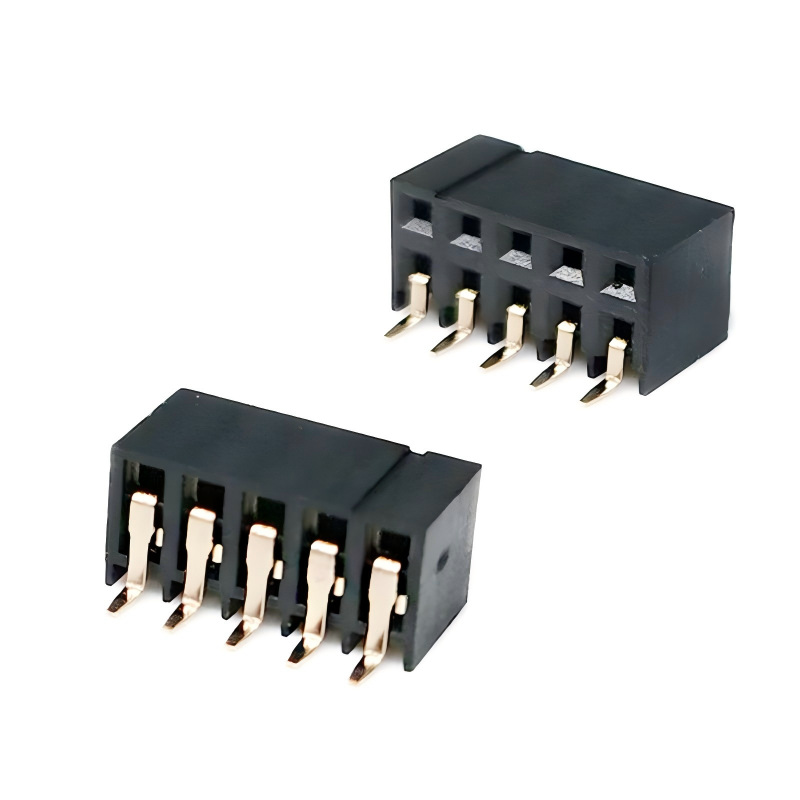

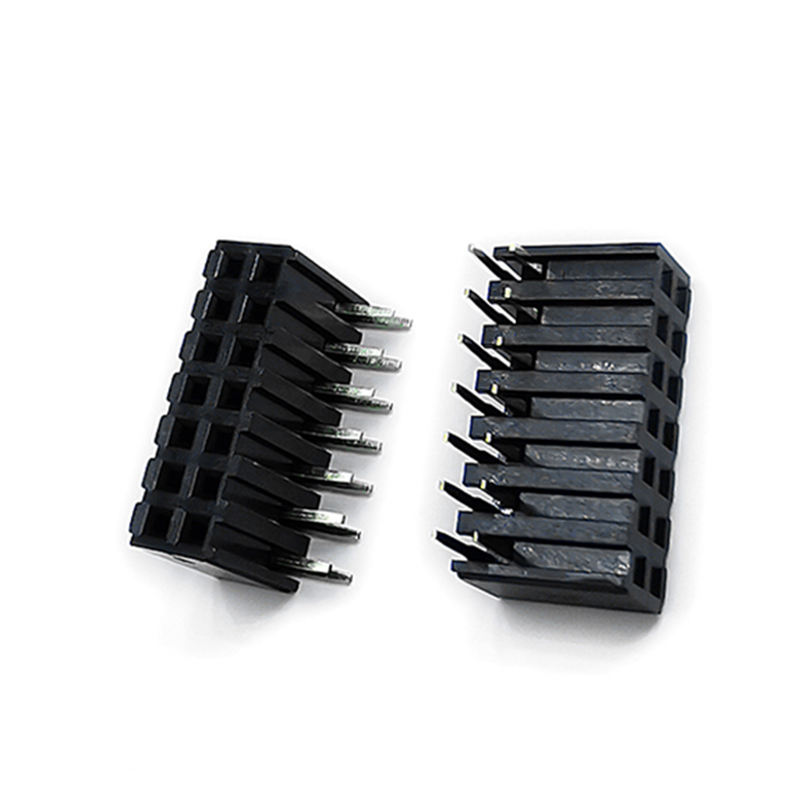

1.27 mm 2,0 mm 2,54 mm Στροφή Γυναικεία κεφαλίδα Τύπος πλευρικής εισαγωγής Διαθέσιμη προσαρμογή

Περιγραφή του προϊόντος

Προσαρμόσιμος συνδετήρας PCB για εφαρμογές board-to-board και wire-to-board

Η1.27 mm / 2.00 mm / 2.54 mm Πύργος Γυναικεία κεφαλίδα, τύπος πλευρικής εισόδουείναι ένας διαμορφώσιμος συνδετήρας PCB σχεδιασμένος για εφαρμογές όπου η κατεύθυνση ζεύξης πρέπει να είναι οριζόντια ή παράλληλη με το PCB.

Διαθέσιμο σε τρεις κοινές επιλογές γωνίας1.27 mm, 2.00 mm και 2.54 mm∆ημιουργία και διαμόρφωση των συνδετήρων

Η δομή πλευρικής εισόδου είναι ιδιαίτερα χρήσιμη όταν μια συμβατική κατακόρυφη θηλυκή κεφαλίδα θα παρεμβαίνει στο ύψος του περιβλήματος, τη συσσώρευση PCB, τη διαδρομή καλωδίων ή τα παρακείμενα εξαρτήματα.

Μπορεί να χρησιμοποιηθεί ως δεξαμενή ζευγαρώματος για τα αρσενικά κεφάλια καρφίτσες σεΕφαρμογές διασύνδεσης PCB από πλακέτο σε πλακέτο, από καλώδιο σε πλακέτο και εσωτερικά.

Γιατί διάλεξες αυτή την γυναικεία κεφαλίδα;

1. Τρεις τυποποιημένες επιλογές βάθους για διαφορετικές διαμορφώσεις PCB

Το μεγαλύτερο πλεονέκτημα της επιλογής είναι η διαθεσιμότητα τριών ευρέως χρησιμοποιούμενων διαμορφώσεων βάθους:

• 1.27 mm (0,050")- για συμπαγές και σχετικά υψηλής πυκνότητας διάταξη PCB
• 20,00 mm (0,079")∙ ένα συμβιβασμό μεταξύ πυκνότητας πλάκας και μηχανικού διαστήματος
• 20,54 mm (0,100")Χρησιμοποιείται ευρέως για τη συμβατική διασύνδεση PCB και τα πρότυπα σχέδια κεφαλίδας καρφίτ

Αυτό επιτρέπει στους μηχανικούς να επιλέξουν το ύψος με βάσηΧώρος PCB, κεφαλίδα ζεύξης, πυκνότητα σήματος και μηχανική διαφάνεια, αντί να επανασχεδιαστεί η διεπαφή συνδέσμου γύρω από ένα σταθερό βάθος.

Οι εμπορικές οικογένειες προϊόντων με θηλυκές επικεφαλίδες καθορίζουν επίσης συνήθως εκδόσεις 1,27 mm και 2,54 mm με διαφορετικό αριθμό καρφίτλων και διαμορφώσεις σειρών.

2Δομή πλευρικής εισόδου για οριζόντια διασύνδεση PCB

Σε αντίθεση με μια συμβατική κατακόρυφη θηλυκή κεφαλίδα, ηγυναικεία κεφαλίδα πλευρικής εισόδουαλλάζει την κατεύθυνση ζευγαρώματος προς τα πλάγια.

Αυτό μπορεί να είναι χρήσιμο όταν το περίβλημα του εξοπλισμού έχει περιορισμένη κατακόρυφη ελευθέρωση.

Τυπικές σκέψεις σχεδιασμού περιλαμβάνουν:

• Εναρμόνιση PCB·
• Οριζόντια εισαγωγή της μονάδας·
• Περιορισμένο ύψος περίβλησης.
• Παράλληλη διάταξη PCB·
• Καλωδίων ή σχοινιών δρομολόγησης·
• Σύνδεση σε κάθετο PCB.

Για τους σχεδιαστές εξοπλισμού, αυτό σημαίνει ότι ο συνδετήρας μπορεί να αξιολογηθεί ως μέρος τηςμηχανική αρχιτεκτονική, και όχι απλά ως ηλεκτρικό στοιχείο.

3. Προσαρμοσμένες διαστάσεις για πραγματικά σχέδια PCB

Οι μετρήσεις των τυποποιημένων συνδέσμων δεν ταιριάζουν πάντα με το PCB του πελάτη.

Για τα έργα OEM και ODM, μπορούμε να ρυθμίσουμε τον συνδετήρα σύμφωνα με τα απαιτούμενα:

• Στροφή;
• Αριθμός πινών·
• Αριθμός γραμμών
• ύψος του μονωτήρα·
• μήκος επαφής·
• μήκος ουράς PCB·
• ύψος ζευγαρώματος·
• Επικάλυψη
• μέθοδος τοποθέτησης·
• Διαστάσεις του σπιτιού.

Αυτό είναι ιδιαίτερα χρήσιμο για έργα όπου ο συνδετήρας πρέπει να ταιριάζει σε υπάρχον αποτύπωμα PCB ή σε μηχανικό περίβλημα.

Οι προμηθευτές της βιομηχανίας προσφέρουν επίσης συνήθως προσαρμοσμένο μήκος πινών, μήκος ουράς PC και ύψος μονωτή για προϊόντα γυναικείας κεφαλής.

THT ή SMT Side Entry;

Η μέθοδος τοποθέτησης θα πρέπει να καθορίζεται κατά τη φάση σχεδιασμού των PCB.

Εφαρμογές

Καταναλωτικά Ηλεκτρονικά

Διορθωτικό για εσωτερικές συνδέσεις PCB σε:

• Ηλεκτρονικές συσκευές καταναλωτή
• Εξοπλισμός έξυπνου σπιτιού
• Εξοπλισμός οθόνης
• Πίνακες ελέγχου
• Ενσωματωμένες ηλεκτρονικές συσκευές

Η συμπαγή επιλογή των 1,27 mm μπορεί να εξεταστεί όταν ο χώρος των PCB είναι περιορισμένος.

Εργασιακό εξοπλισμό ελέγχου

Οι γυναικείες κεφαλίδες με πλευρική είσοδο μπορούν να χρησιμοποιηθούν:

• Εξοπλισμός που σχετίζεται με PLC
• Βιομηχανικοί ελεγκτές
• Μηχανές μέτρησης
• Πίνακες ελέγχου
• Εξοπλισμός αυτοματισμού
• Τμήματα βιομηχανικής επικοινωνίας

Η επιλογή θα πρέπει να βασίζεται στην απαιτούμενη ηλεκτρική ικανότητα, το περιβάλλον και τη μέθοδο συναρμολόγησης.

Εξοπλισμός επικοινωνίας

Οι πιθανές εφαρμογές περιλαμβάνουν:

• Εξοπλισμός δικτύου
• Πίνακες ελέγχου επικοινωνίας
• Ενότητες διεπαφής
• Πίνακες επεξεργασίας σήματος
• Ενσωματωμένα συστήματα επικοινωνίας

Για συμπαγές εξοπλισμό επικοινωνίας, το πλάτος 1,27 mm ή 2,00 mm μπορεί να αξιολογηθεί όταν η πυκνότητα των PCB είναι σημαντικός παράγοντας σχεδιασμού.

Ηλεκτρονικά οχήματα

Οι πιθανές εφαρμογές περιλαμβάνουν:

• Μονάδες ελέγχου αυτοκινήτων
• Πίνακες ελέγχου οθόνης
• Ηλεκτρονικά όργανα
• Μονούλες διεπαφής οχήματος
• Συγκροτήματα PCB που σχετίζονται με την πληροφορική ψυχαγωγίας

Οι εφαρμογές αυτοκινήτων θα πρέπει να αξιολογούνται με βάση τις πραγματικές απαιτήσεις θερμοκρασίας, δονήσεων, ηλεκτρικής ενέργειας και περιβάλλοντος, αντί να βασίζονται μόνο στη ονομαστική διαμόρφωση του συνδέσμου.

Ιατρικός και μετρητικός εξοπλισμός

Ο σύνδεσμος μπορεί επίσης να θεωρηθεί για:

• Εργαλεία δοκιμής
• Εξοπλισμός μέτρησης
• Ηλεκτρονικά συστήματα ελέγχου
• Διαγνωστικός εξοπλισμός
• Βιομηχανικοί μετρητές

Για αυτές τις εφαρμογές, οι μηχανικοί θα πρέπει να καθορίζουν το απαιτούμενο υλικό, την επικάλυψη επαφής, την ηλεκτρική ικανότητα και τις περιβαλλοντικές συνθήκες κατά την προσφορά.

Οδηγός επιλογής μηχανικών

Ποιο Θόρυβο Πρέπει να Επιλέξετε;
