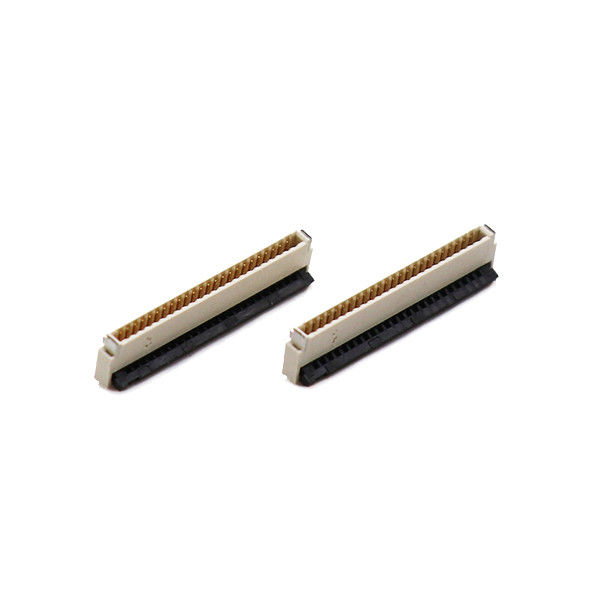

Name: Κάτω από την επαφή συνδετήρας 4 πισσών FPC 0,5 χιλ. καρφίτσα κάτω από τον τύπο κλειδαριών SMT 1.0mm ύψος
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-Α
Price: 4.01 USD
Availability: InStock

Σπίτι > Προϊόντα > Συνδετήρας FFC FPC >

Κάτω από την επαφή συνδετήρας 4 πισσών FPC 0,5 χιλ. καρφίτσα κάτω από τον τύπο κλειδαριών SMT 1.0mm ύψος

1.0mm συνδετήρας πισσών FPC 0

5 χιλ.

SMT συνδετήρας πισσών FPC 0

Τόπος καταγωγής:

Guangdong, Κίνα

Μάρκα:

XTKCONN

Πιστοποίηση:

CE,SGS,ROHS,ISO9001

Αριθμό μοντέλου:

FPC ** - T1S1-0010-Α

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Κάτω από την επαφή συνδετήρας 4 πισσών FPC 0,5 χιλ. καρφίτσα κάτω από τον τύπο κλειδαριών SMT 1.0mm ύψος

Λεπτομέρειες προϊόντος

Πίσσα:

0,5 mm

Υψος:

1,0 χλστ

Θέσεις:

4-60 πιν

Χρόνος ανοχής:

7-10 εργάσιμες ημέρες

Υλικό κάλυψης:

Ο Μαύρος LCP UL94V-0

Ανθεκτική τάση:

250V AC, 1 λεπτό

Επισημαίνω:

1.0mm συνδετήρας πισσών FPC 0

5 χιλ.

SMT συνδετήρας πισσών FPC 0

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

500pcs

Τιμή

Negotiable price

Συσκευασία λεπτομέρειες

vacuum package, κιβώτια στο χαρτοκιβώτιο

Χρόνος παράδοσης

5-7 ημέρες

Όροι πληρωμής

L/C,T/T,Payyal

Δυνατότητα προσφοράς

3KK PC

Σχετικά Προϊόντα

Σύνδεσμος FPC/FFC 4,65mm ύψος 0,5mm κλίση 0,8A 200V AC/DC -40C~80C Σύνδεσμοι PCB

Βρείτε την καλύτερη τιμή

Συνδετήρας FPC 0.5mm 5.4H Συνδετήρες καλωδίου FFC Επίπεδο καλώδιο για οθόνη αφής

Βρείτε την καλύτερη τιμή

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H Συνδέτης FFC/FPC

Βρείτε την καλύτερη τιμή

0.5mm Στρώση 60PIN Σημερινό θετικό πόδι 5.2H Clamshell Buckle Flat Connector Cable Socket FPC

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Επικοινωνήστε τώρα

Περιγραφή προϊόντος

Συνδετήρας FFC FPC 0.5mm Pitch, Ύψος 1.0mm, Κάτω Κλείδωμα, Τύπος SMT, Ύψος 1.0mm, Κάτω Επαφή

Κύρια Χαρακτηριστικά Προϊόντος

Εξαιρετικά χαμηλό προφίλΎψος τοποθέτησης στην πλακέτα 1.0mm, Προσανατολισμός Κάτω Επαφής (κάτω επαφή), βελτιστοποιημένο για δρομολόγηση των επαφών FPC προς την πλευρά του PCB
Μηχανισμός ανατροπής κάτω από το κλείδωμα με σαφή ηχητική ανάδραση κλικ, ισχυρή συγκράτηση FPC έναντι κραδασμών & τυχαίας αποσύνδεσης
Λεπτό βήμα 0.5mm, σχεδιασμός επιφανειακής τοποθέτησης SMT 4 θέσεων, συμπαγές αποτύπωμα για εξοικονόμηση πολύτιμου χώρου PCB
Περίβλημα LCP υψηλής θερμοκρασίας, επαφές από επιχρυσωμένο κράμα, συμβατό με RoHS & REACH για παγκόσμια πρόσβαση στην αγορά
Συσκευασία ταινίας και τροχού για αυτοματοποιημένη συναρμολόγηση SMT υψηλού όγκου, διαθέσιμη τυπική απογραφή & υποστήριξη προσαρμοσμένης τροποποίησης
Ισορροπημένο κόστος-απόδοση, εναλλακτική λύση άμεσης αντικατάστασης για ισοδύναμα εξαρτήματα κύριων επωνυμιών, υποστήριξη σύντομου χρόνου παράδοσης.

Προδιαγραφές

Στοιχείο	Προδιαγραφή	Σημειώσεις για Μηχανικό
Βήμα	0.5mm	Απόσταση κέντρου προς κέντρο επαφών
Αριθμός Θέσεων	4 Pin	Διαπραγματεύσιμη προσαρμοσμένη μέτρηση ακίδων
Ύψος Τοποθέτησης	1.0mm	Συνολικό ύψος μετά τη συγκόλληση στο PCB
Τύπος Επαφής	Κάτω Επαφή (Κάτω Επαφή)	Οι επαφές FPC βλέπουν προς την πλευρά του PCB για εισαγωγή
Τύπος Κλειδώματος	Κάτω Κλείδωμα (Πίσω Κλείδωμα Ανατροπής)	Ο μηχανισμός ανατροπής από την πίσω πλευρά κλειδώνει το FPC
Τύπος Τερματισμού	Επιφανειακή Τοποθέτηση SMT	Μόνο για συγκόλληση αναρροής
Συμβατό Πάχος FPC / FFC	0.30mm ±0.03mm	Επιβεβαιώστε το πάχος FPC πριν από το σχεδιασμό PCB
Δύναμη Συγκράτησης FPC	≥0.3N ανά ακίδα	Απόδοση κατά της αποσύνδεσης υπό κραδασμούς
Αντοχή Σύζευξης	Ελάχιστοι 250 κύκλοι	Κανονικός κύκλος ζωής εφαρμογής, όχι για συχνή εισαγωγή/εξαγωγή στο πεδίο
Υλικό Περιβλήματος	LCP, UL94-V0 Μαύρο	Υψηλή αντοχή στη θερμότητα για συγκόλληση αναρροής χωρίς μόλυβδο
Υλικό Επαφής	Κράμα Χαλκού	Υψηλή ελαστικότητα ακίδας ελατηρίου
Επίστρωση Επαφής	Επίστρωση Ni από κάτω + επίστρωση Au στην περιοχή επαφής, κασσίτερος στις ουρές συγκόλλησης SMT	Ρυθμιζόμενο πάχος χρυσού για έργα διαβρωτικού περιβάλλοντος

Κάτω από την επαφή συνδετήρας 4 πισσών FPC 0,5 χιλ. καρφίτσα κάτω από τον τύπο κλειδαριών SMT 1.0mm ύψος

Τυπικές Εφαρμογές

Ηλεκτρονικά Καταναλωτή: Έξυπνα φορητά, μονάδες μίνι κάμερας, βοηθητικοί σύνδεσμοι οθόνης μικρού μεγέθους, φορητές συσκευές IoT
Έξυπνο Σπίτι: Μικρές μονάδες αισθητήρων, δευτερεύουσες πλακέτες πίνακα ελέγχου οικιακών συσκευών, εσωτερικές συνδέσεις σήματος έξυπνης κλειδαριάς
Βοηθητικός Ιατρικός Εξοπλισμός: Σύνδεση σήματος χαμηλής ταχύτητας για φορητά ιατρικά αξεσουάρ (διαθέσιμη επιλογή χωρίς αλογόνα)
Βιομηχανικός Έλεγχος: Συμπαγής κόμβος αισθητήρα, εσωτερική καλωδίωση δευτερεύουσας πλακέτας συσκευής πεδίου
Ηλεκτρονικά Αξεσουάρ Αυτοκινήτου: Βοηθητικοί σύνδεσμοι σήματος εσωτερικού χώρου που δεν σχετίζονται με την ασφάλεια (παρακαλούμε συμβουλευτείτε μας για έκδοση αναβάθμισης αυτοκινήτου)
Δοκιμή & Εξοπλισμός: Εσωτερική διασύνδεση δοκιμαστικού εξοπλισμού μικρής διάρκειας ζωής

Οδηγός Επιλογής & Σχεδιασμού Πελάτη

Πριν επιλέξετε αυτό το εξάρτημα

Επιβεβαιώστε την κατεύθυνση της επαφής: Αυτή είναιΚάτω Επαφή. Οι επαφές FPC πρέπει να βλέπουν προς την πλευρά του PCB κατά την εισαγωγή. Εάν οι επαφές FPC σας βλέπουν προς τα πάνω, χρειάζεστε την παραλλαγή Επάνω Επαφής. Λανθασμένη κατεύθυνση επαφής οδηγεί σε μηδενική ηλεκτρική σύνδεση.
Έλεγχος μηχανικού κενού:
- Κάθετος χώρος: Κρατήστε ≥1.1mm κενό πάνω από τον συνδετήρα μετά τη συναρμολόγηση για να αποφύγετε την πίεση του περιβλήματος στον μηχανισμό ανατροπής.
- Χώρος εμπρός-πίσω: Επιβεβαιώστε ότι ο μηχανισμός ανατροπής κάτω από το κλείδωμα έχει επαρκή χώρο κίνησης στην πίσω πλευρά για την ενέργεια ανοίγματος-κλειδώματος.
Κλείδωμα προδιαγραφών FPC: Πρέπει να χρησιμοποιείται πάχος FPC/FFC 0.30mm ±0.03mm. Πολύ λεπτό FPC προκαλεί ανεπαρκή συγκράτηση, πολύ παχύ FPC θα καταστρέψει το κλείδωμα και τις ακίδες επαφής.
Κανόνας ηλεκτρικής υποβάθμισης: Για συνεχή λειτουργία μεγάλης διάρκειας, λειτουργήστε κάθε επαφή ≤0.35A, μην εφαρμόζετε το πλήρες ονομαστικό ρεύμα 0.5A.
Αποτύπωμα PCB: Χρησιμοποιήστε το επίσημο 2D σχέδιο αποτυπώματος, μην αντιγράφετε το αποτύπωμα από παρόμοια εξαρτήματα άλλων προμηθευτών, μικρές διαφορές διαστάσεων θα προκαλέσουν αποτυχία συγκόλλησης.
Περιορισμός εφαρμογής: Αυτός ο συνδετήρας είναι βελτιστοποιημένος για σήμα μονού άκρου χαμηλής έως μεσαίας ταχύτητας. Εάν χρειάζεστε μετάδοση βίντεο/δεδομένων υψηλής ταχύτητας, επικοινωνήστε με την ομάδα μηχανικών μας για σύσταση αναβαθμισμένου μοντέλου.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Συμβουλές παραγγελίας για προμήθεια

Παραγγελία δείγματος: Υποστήριξη δειγμάτων μικρής ποσότητας για επικύρωση πρωτοτύπου.
Μαζική παραγωγή: Η προεπιλεγμένη συσκευασία είναι ταινία και τροχός. Καθορίστε εάν χρειάζεστε συσκευασία δίσκου.
Προσαρμοσμένο αίτημα: Υποβάλετε τις απαιτήσεις σας για πάχος επιχρύσωσης, χωρίς αλογόνα, εναλλακτική μέτρηση ακίδων.

Συχνές Ερωτήσεις

Ε1: Τι συμβαίνει αν εισάγω FPC με τις επαφές να βλέπουν προς τα πάνω σε αυτόν τον συνδετήρα κάτω επαφής;

Α1: Δεν θα επιτευχθεί ηλεκτρική σύνδεση. Η φυσική εισαγωγή είναι δυνατή, αλλά το κύκλωμα δεν μπορεί να αγωγεί. Ελέγχετε πάντα τον προσανατολισμό των επαφών FPC έναντι του σχεδίου του φύλλου δεδομένων πριν από την κατασκευή πρωτοτύπου PCB.

Ε2: Μπορεί αυτός ο συνδετήρας να λειτουργήσει μετά από δύο φορές συγκόλληση αναρροής;

Α2: Ναι, επιτρέπονται έως και 2 κύκλοι συγκόλλησης αναρροής χωρίς μόλυβδο ακολουθώντας το προφίλ αναρροής μας. Περισσότεροι από δύο κύκλοι αναρροής μπορεί να παραμορφώσουν το περίβλημα LCP και να υποβαθμίσουν την απόδοση των επαφών. Αποφύγετε επαναλαμβανόμενη θερμή επανεπεξεργασία στη συναρμολογημένη μονάδα.

Ε3: Το τελικό μου προϊόν αντιμετωπίζει περιβάλλον υψηλών κραδασμών, θα χαλαρώσει το FPC;

Α3: Ο μηχανισμός κάτω από το κλείδωμα παρέχει αξιοπρεπή συγκράτηση. Για ακραία σενάρια κραδασμών, προτείνουμε την προσθήκη σχεδιασμού μηχανικής ανακούφισης τάσης στο καλώδιο FPC στη διάταξη του PCB σας, ή την επιλογή έκδοσης αναβαθμισμένης υψηλότερης δύναμης συγκράτησης.

Ε4: Μπορώ να χρησιμοποιήσω αυτόν τον συνδετήρα για USB, HDMI ή σήμα οθόνης υψηλής ταχύτητας;

Α4: Δεν συνιστάται. Αυτός είναι ένας γενικής χρήσης συνδετήρας FPC χαμηλής έως μεσαίας ταχύτητας χωρίς σχεδιασμό τερματικού ελεγχόμενης αντίστασης. Για διεπαφές υψηλής ταχύτητας, παρακαλούμε ζητήστε από τον μηχανικό μας μια ειδική σειρά FPC υψηλής ταχύτητας.

Ε5: Ο μηχανισμός ανατροπής κλειδώματος έχει σπάσει μετά τη συναρμολόγηση, ποιες είναι οι πιθανές αιτίες;

Α5: Κοινές βασικές αιτίες:

Εισαγωγή υπερβολικά παχύ FPC και εξαναγκασμένο κλείσιμο κλειδώματος;
Λανθασμένη λειτουργία: πίεση του μηχανισμού ανατροπής με αιχμηρό εργαλείο;
Μηχανική παρεμβολή από το περίβλημα του προϊόντος που συμπιέζει το μέρος ανατροπής.Ακολουθήστε τη διαδικασία εισαγωγής του φύλλου δεδομένων: εισάγετε το FPC επίπεδα και οριζόντια, στη συνέχεια κλείστε τον μηχανισμό ανατροπής απαλά μέχρι να ακούσετε καθαρό ήχο κλικ.

Ε6: Προσφέρετε ισοδύναμη αντικατάσταση για αριθμούς εξαρτημάτων Hirose / TE / Kyocera;

Α6: Ναι, παρέχετε τον αριθμό εξαρτήματος του ανταγωνιστή σας και η ομάδα μηχανικών μας θα διασταυρώσει τις διαστάσεις, την κατεύθυνση της επαφής, τον τύπο κλειδώματος και τις ηλεκτρικές παραμέτρους για να επιβεβαιώσει μια συμβατή εναλλακτική λύση άμεσης αντικατάστασης.

Ε7: Τι έγγραφα μπορείτε να παρέχετε για αξιολόγηση;

Α7: Φύλλο δεδομένων, 2D σχέδιο διαστάσεων, 3D μοντέλο STEP, αναφορά δοκιμής RoHS-REACH, αναφορά σύνοψης εργαστηριακών δοκιμών μηχανικών-ηλεκτρικών.
