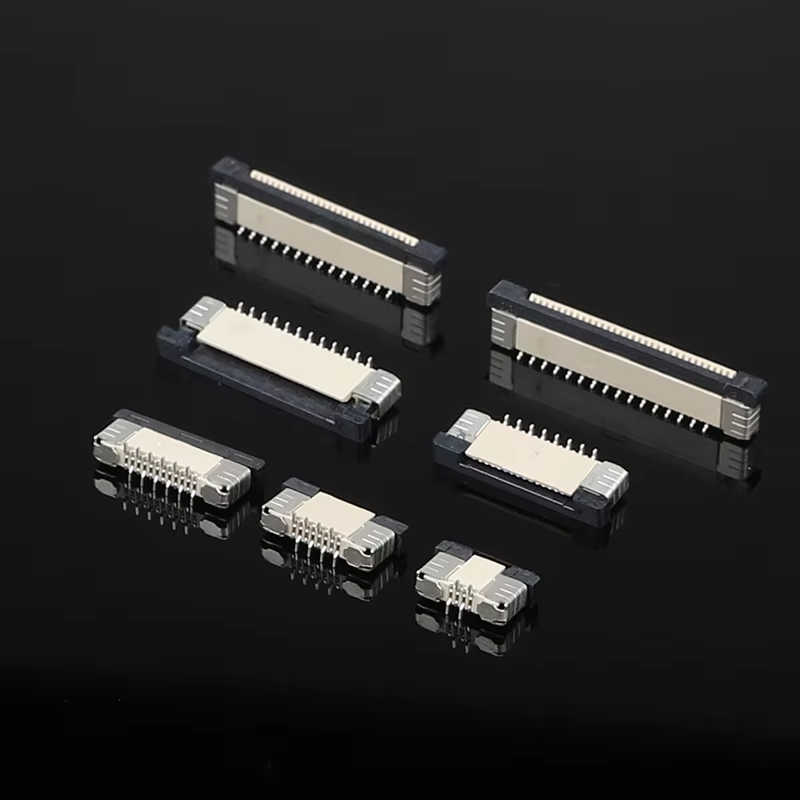

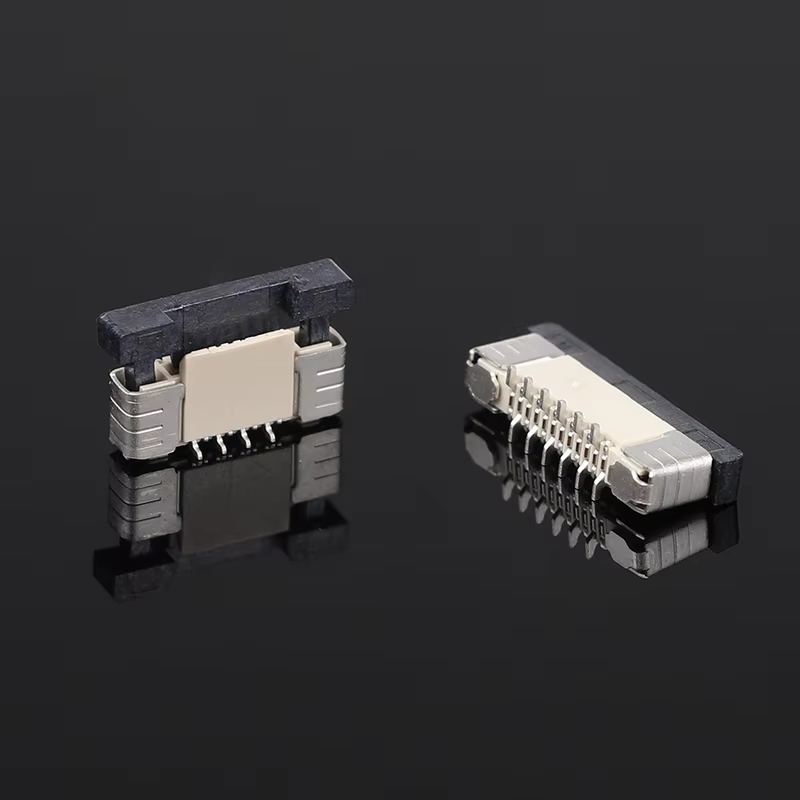

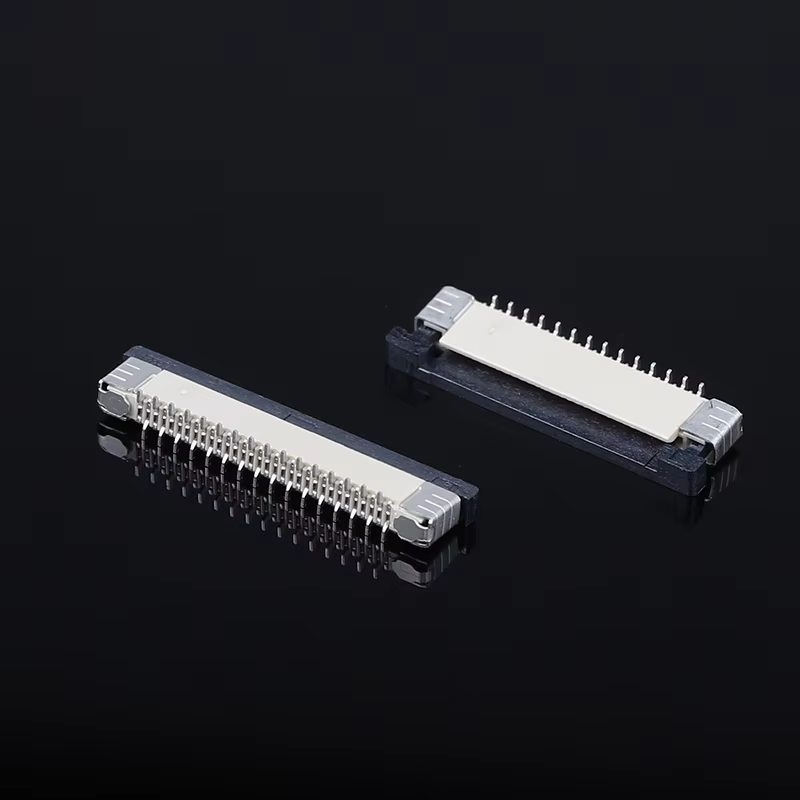

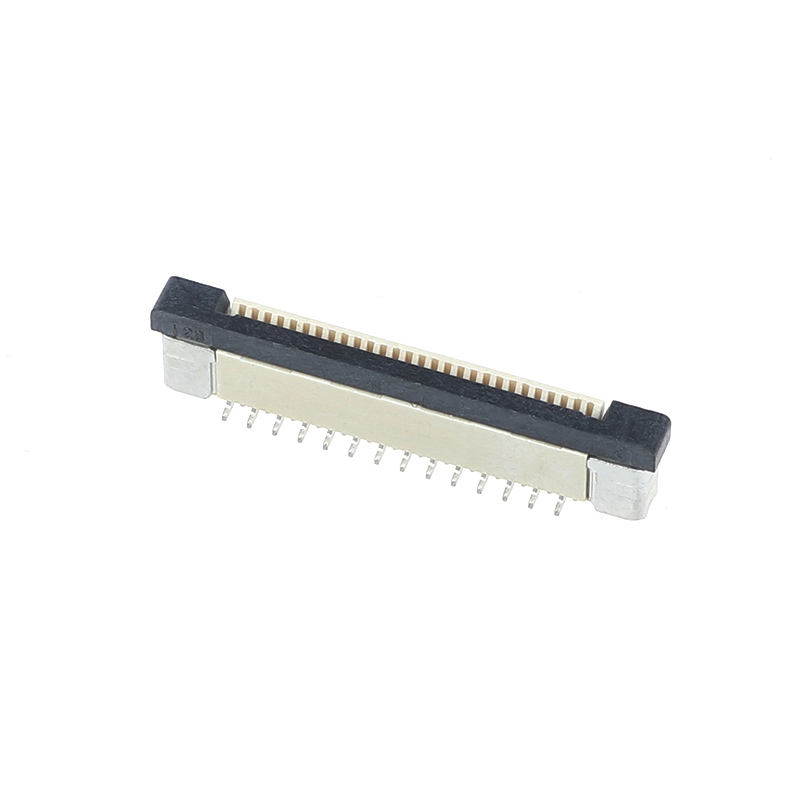

4.5H 0.5mm Pitch FPC FFC Καλώδιο Σύνδεσμοι PCB S/T Connector Για Επίπεδο Καλώδιο

Κύρια Χαρακτηριστικά Προϊόντος

• 0.5 mm λεπτό βήμα, 4.5 mm κάθετο ύψος τοποθέτησης, S/T ZIF flip‑lock δομή, κάθετο SMT για FPC / FFC επίπεδο καλώδιο
• Υποστηρίζει εύρος πολλαπλών ακροδεκτών, ταινία και καρούλι για μαζική παραγωγή SMT υψηλής ταχύτητας
• Περίβλημα LCP UL94V‑0, ακροδέκτες από φωσφορικό μπρούτζο, επιλεκτική επιχρύσωση επαφής για σταθερή μετάδοση σήματος
• Προαιρετική επαφή κορυφής / επαφή πυθμένα, συμβατό με τυπικά καλώδια κορδέλας FPC & FFC πάχους 0.3 mm
• Συμβατό με RoHS & Halogen‑free, οικονομικά αποδοτική εναλλακτική λύση σε εισαγόμενα αντίστοιχα επώνυμα

.

Πλήρεις Τεχνικές Προδιαγραφές

Γενικές Μηχανικές Προδιαγραφές

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγίες Περιβάλλοντος & Συγκόλλησης

Πλεονέκτημα Προϊόντος

1. Ισορροπία Δομής: Το ύψος 4.5 mm προσφέρει καλύτερη δύναμη συγκράτησης καλωδίου σε σύγκριση με εξαιρετικά χαμηλού προφίλ αντίστοιχα, μειώνει τον κίνδυνο αποκόλλησης καλωδίου σε εξοπλισμό επιρρεπή σε κραδασμούς
2. Ευελιξία Σχεδιασμού: S/T flip‑lock + επιλογές επαφής κορυφής/πυθμένα, υποστηρίζει πολλαπλά σχήματα δρομολόγησης FPC / FFC, συντομεύει τον κύκλο μηχανικού σχεδιασμού πελάτη
3. Φιλικό προς τη Μαζική Παραγωγή: Συσκευασία ταινίας και καρουλιού, περίβλημα LCP ανθεκτικό σε υψηλή θερμότητα, πλήρως συμβατό με τυπικές γραμμές συναρμολόγησης SMT χωρίς μόλυβδο
4. Ανταγωνιστική εναλλακτική λύση άμεσης αντικατάστασης: Συμβατό pin-to-pin με κύριες εισαγόμενες σειρές, χαμηλότερο συνολικό κόστος BOM χωρίς θυσία αξιοπιστίας
5. Σταθερή απόδοση σήματος: Η επιφάνεια επαφής με χρυσή λάμψη ελέγχει την απόκλιση της αντίστασης επαφής, κατάλληλο για LVDS, MIPI DSI και γενική μετάδοση σήματος

Τι είναι ο σύνδεσμος FPC FFC;

Ο επίπεδος σύνδεσμος FPC FFC δεν περιορίζεται στο ρεύμα, αλλά στην ταχεία ανάπτυξη της οπτοηλεκτρονικής τεχνολογίας σήμερα, ο φορέας του σήματος μετάδοσης είναι το φως. Το γυαλί και το πλαστικό αντικαθιστούν το καλώδιο στο συνηθισμένο κύκλωμα, αλλά η διαδρομή του οπτικού σήματος χρησιμοποιεί επίσης τον επίπεδο σύνδεσμο FPC FFC. Η λειτουργία τους και ο σύνδεσμος FPC FFC επίπεδης σύνδεσης κυκλώματος είναι η ίδια.

Κύριες διαφορές μεταξύ συνδέσμου FFC και FPC

Όσον αφορά την κατασκευή τους, ο τρόπος σχηματισμού των κυκλωμάτων τους είναι διαφορετικός:

1. Το FPC είναι ένα είδος εύκαμπτης πλακέτας κυκλώματος με διαφορετικές μονής όψης, διπλής όψης και πολυστρωματικές δομές, η οποία επεξεργάζεται από FCCL (εύκαμπτο φύλλο χαλκού) με χημική χάραξη.

2. Το FFC χρησιμοποιεί δύο στρώματα μονωτικής μεμβράνης με επίπεδο φύλλο χαλκού ενδιάμεσα. Το τελικό προϊόν είναι απλό και παχύ.

Τάση μελλοντικής καινοτομίας FPC

1. Πάχος. Το πάχος του FPC πρέπει να είναι πιο ευέλικτο και λεπτότερο.

2. Αντοχή σε αναδίπλωση. Η κάμψη είναι το εγγενές χαρακτηριστικό του FPC. Η αντίσταση του FPC στο μέλλον πρέπει να είναι ισχυρότερη και πρέπει να είναι πάνω από 10 χιλιάδες φορές. Φυσικά, αυτό απαιτεί καλύτερα υποστρώματα.

3. Τιμή. Σε αυτό το στάδιο, η τιμή του FPC είναι πολύ υψηλότερη από αυτή του PCB. Εάν η τιμή του FPC μειωθεί, η αγορά θα είναι ευρύτερη.

4. Επίπεδο διαδικασίας. Για να ικανοποιηθούν διάφορες απαιτήσεις, η διαδικασία FPC πρέπει να αναβαθμιστεί και το ελάχιστο άνοιγμα και η ελάχιστη γραμμή/διάστημα γραμμής πρέπει να πληρούν υψηλότερες απαιτήσεις.

Η Υπηρεσία μας

1. Η σειρά των προδιαγραφών προϊόντων είναι πλήρης, αλλά και κατά παραγγελία.
2. Εισαγόμενος εξοπλισμός και υψηλός βαθμός αυτοματισμού, έγκαιρη παράδοση. Συνήθως 7-10 ημέρες.
3. Αυστηρή εφαρμογή του συστήματος ISO 9000 και ERP, η προμήθεια υλικών αυστηρά σύμφωνα με την ποιότητα και τον τυπικό έλεγχο παραγωγής. Διασφάλιση ποιότητας προϊόντος μέσω πιστοποίησης UL.
4. Δωρεάν δείγμα: 15-20 σετ, οικονομικά αποδοτικό. Η ίδια μονάδα τιμής ποιότητας είναι πολύ ανταγωνιστική

Συχνές Ερωτήσεις

1, Μπορώ να έχω παραγγελία δείγματος;
Ναι, καλωσορίζουμε παραγγελίες δείγματος για δοκιμή και έλεγχο ποιότητας. Τα μικτά δείγματα είναι αποδεκτά.

2, Μπορείτε να φτιάξετε τα προϊόντα σας σύμφωνα με τη ζήτησή μας;
Ναι, οι προδιαγραφές των προϊόντων μπορούν να προσαρμοστούν εάν μπορείτε να καλύψετε το MOQ μας.

3, Πώς να εγγυηθείτε την ποιότητα των προϊόντων σας;
1) Υποσχόμαστε ότι εντός 30 ημερών από προβλήματα ποιότητας, θα σας δώσουμε επιστροφή.

2) Αυστηρός έλεγχος κατά τη διάρκεια της παραγωγής.

3) Αυστηρός έλεγχος δειγματοληψίας στα προϊόντα πριν από την αποστολή, και διασφαλισμένη άθικτη συσκευασία προϊόντος.

4, Ποιες είναι οι πιστοποιήσεις των προϊόντων μας;
ISO9001 και κάποιες άλλες πιστοποιήσεις ROHS.

5, Πόσο καιρό μπορώ να πάρω τα αγαθά;
Τα περισσότερα αγαθά έχουμε σε απόθεμα. Ο χρόνος παράδοσης είναι περίπου 1-5 ημέρες μετά την παραλαβή της πληρωμής. Για προσαρμοσμένες απαιτήσεις, ο χρόνος θα είναι λίγο μεγαλύτερος, όπως επιβεβαιώσαμε.

6, Τι είδους logistics χρησιμοποιείτε για την παράδοση;
Παραδίδουμε κυρίως αγαθά μέσω DHL, UPS, FEDEX, EMS και άλλων ταχυμεταφορών. Θα επιλέξουμε τα πιο οικονομικά logistics για τους πελάτες. Υποστηρίζεται επίσης η παραλαβή αγαθών από τον προωθητή σας.

7, Γιατί να αγοράσετε από εμάς;
Έχουμε 16 χρόνια εμπειρίας στον κλάδο. Έχουμε συνεργασία με χιλιάδες εταιρείες. Η ποιότητα των προϊόντων είναι αξιόπιστη.

8, Ποια προϊόντα πουλάει κυρίως η εταιρεία σας;
Τα κύρια προϊόντα της εταιρείας μας περιλαμβάνουν συνδέσμους FFC/FPC / σύνδεσμο Wafer / σύνδεσμο κάρτας SIM / σύνδεσμο κάρτας μνήμης / σύνδεσμο USB / σύνδεσμο Type C / σύνδεσμο HDMI / σειρά RJ45 / σύνδεσμο B to B και συνδέσμους Pin header και ούτω καθεξής.
