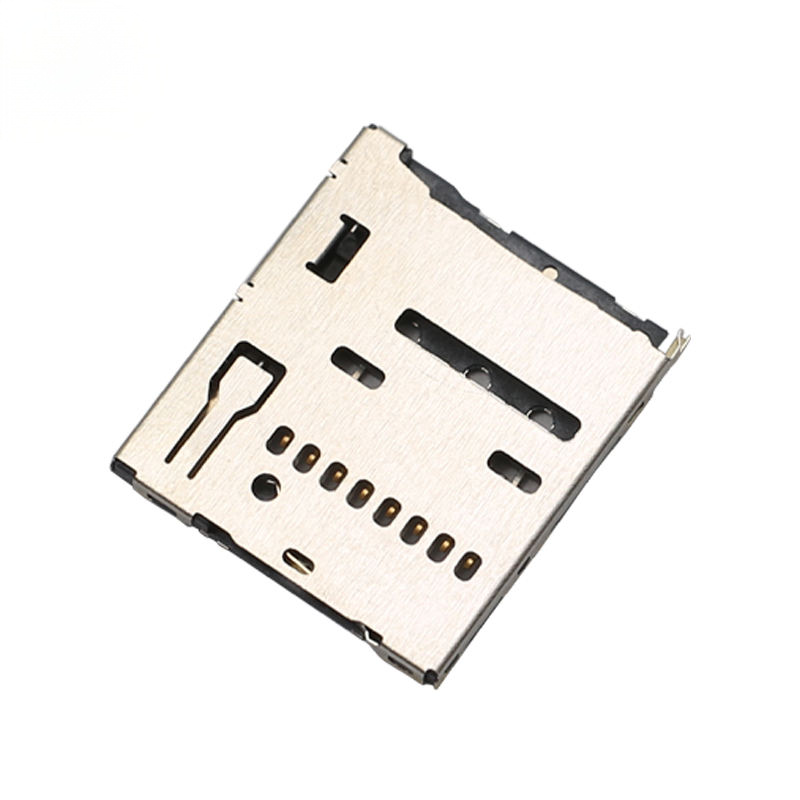

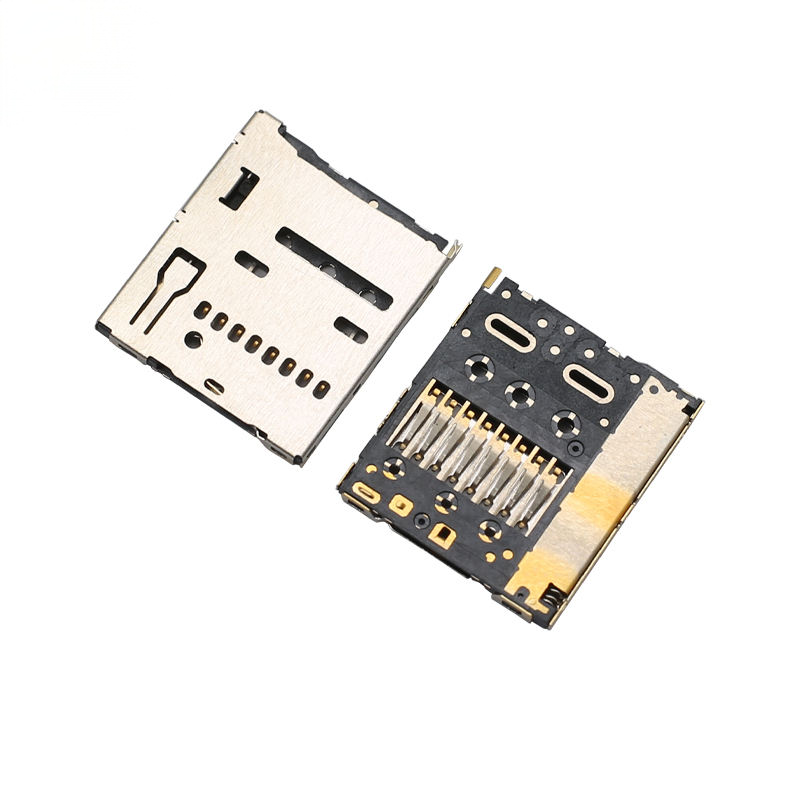

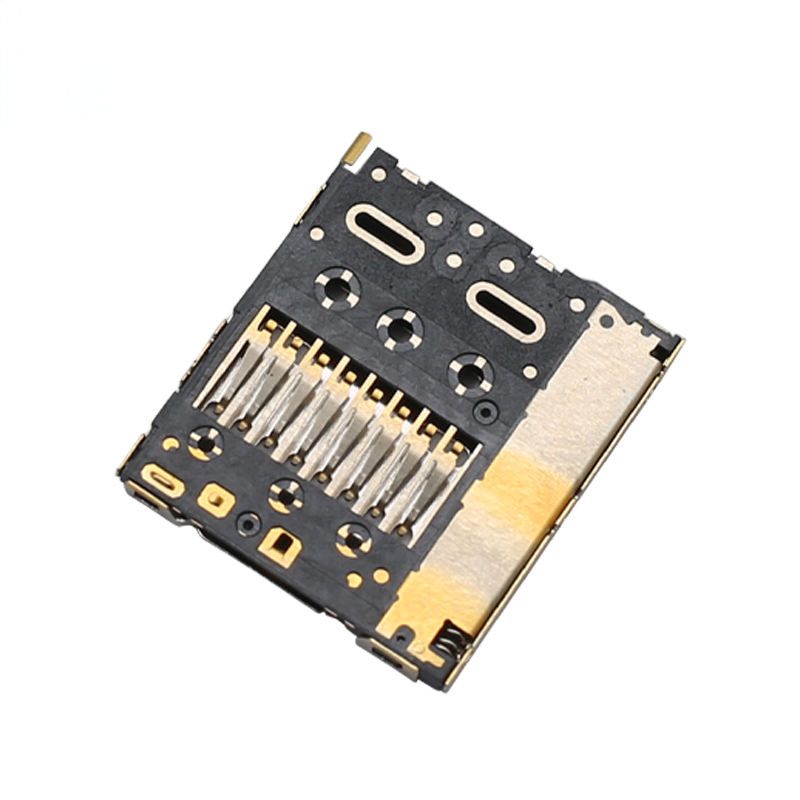

Αντικατάσταση υποδοχής κάρτας Micro SD τύπου Push Push JAE ST11S008V4HR2000 για κάμερα τηλεφώνου-για PCB

Επισήμανση

✅ Άμεση αντικατάσταση pin-to-pin για τη σειρά JAE ST11S008V4HR2000 ST11-H
✅ Μηχανισμός push-push αυτο-εξαγωγής 1,25mm εξαιρετικά χαμηλού προφίλ, επιφανειακή στήριξη SMT
✅ Ενσωματωμένος διακόπτης ανίχνευσης κάρτας NC (Κανονικά Κλειστός) για ανίχνευση εισαγωγής κάρτας
✅ Βήμα επαφής 1,10mm, 8 ακροδέκτες σήματος + 2 ακροδέκτες διακόπτη. Υποστήριξη υψηλής ταχύτητας μετάδοσης micro-SD UHS-I
✅ Θήκη από ανοξείδωτο χάλυβα με πολλαπλά σημεία συγκράτησης για καταστολή EMI & αντι-χαλάρωση κατά την αναρροή
✅ Περίβλημα LCP UL94V-0 υψηλής θερμοκρασίας, επιμετάλλωση επαφών χρυσού-νικελίου, διάρκεια ζωής 5000 κύκλων σύνδεσης
✅ Συμμόρφωση RoHS, Low-Halogen, REACH SVHC. Τυπική συσκευασία 2000 τεμαχίων σε ταινία σε τροχό

Τεχνικές Προδιαγραφές

Γενικές Μηχανικές Παράμετροι

Υλικά & Ηλεκτρικά Χαρακτηριστικά

Οδηγίες Περιβάλλοντος & Συγκόλλησης

Χαρακτηριστικά Προϊόντος

• Λειτουργία push-push αυτο-εξαγωγής: πίεση για κλείδωμα, σύντομη πίεση ξανά για εξαγωγή κάρτας TF. Διαδρομή εξαγωγής 3,4 mm για εύκολη αφαίρεση κάρτας
• Ενσωματωμένος διακόπτης ανίχνευσης κάρτας NC, σήμα υλικού για ανίχνευση παρουσίας κάρτας
• Βήμα 1,10 mm, 8 επαφές σήματος συν 2 επαφές διακόπτη ανίχνευσης
• Τερματισμός επιφανειακής στήριξης SMT. Πολλαπλές μεταλλικές γλωττίδες συγκράτησης αποτρέπουν την πλεύση του εξαρτήματος στον φούρνο αναρροής
• Χαμηλό συνολικό ύψος 1,25 mm, συμπαγές αποτύπωμα για λεπτό σχεδιασμό περιβλήματος
• Θωρακική θήκη από ανοξείδωτο χάλυβα, αποτελεσματική θωράκιση EMI για φορητές ηλεκτρονικές συσκευές
• Περίβλημα LCP UL94V-0 υψηλής θερμοκρασίας, σταθερό υπό τυπικό προφίλ αναρροής SMT
• Επαφές από φωσφορούχο χαλκό με επιμετάλλωση χρυσού-πάνω-νικελίου, επιμετάλλωση κασσίτερου στους ακροδέκτες PCB για καλή συγκολλησιμότητα
• Συσκευασία σε ταινία και τροχό για γραμμές αυτόματης συναρμολόγησης SMT υψηλής ταχύτητας
•

Πλεονεκτήματα Προϊόντος

1. Πραγματική αντικατάσταση drop-in: Ακριβές αποτύπωμα & ανάθεση ακροδεκτών που ταιριάζουν με το JAE ST11S008V4HR2000, επαναχρησιμοποίηση υπάρχουσας διάταξης PCB, εξάλειψη κόστους επανασχεδιασμού πλακέτας & καθυστέρησης έργου.
2. Μηχανική αξιοπιστία push-push: Ενσωματωμένη δομή κατά της αναδυόμενης εξαγωγής, σταθερή απόδοση υπό δονήσεις για φορητές συσκευές.
3. Διακόπτης ανίχνευσης κάρτας υλικού: Το σήμα ανίχνευσης NC επιτρέπει στον κεντρικό μικροελεγκτή να αναγνωρίζει την εισαγωγή/αφαίρεση κάρτας, υποστηρίζει λογική hot-plug.
4. Φιλικό προς μαζική παραγωγή: Οι πολλαπλές γλωττίδες συγκράτησης αποτρέπουν την μετατόπιση/πλεύση κατά την αναρροή SMT. Η συσκευασία σε τροχό ταιριάζει σε μηχανές pick-and-place υψηλής ταχύτητας.
5. Θωρακισμένη θήκη EMI από ανοξείδωτο χάλυβα: Καταστέλλει την ηλεκτρομαγνητική παρεμβολή για κάμερες, φορητές συσκευές IoT και φορητό εξοπλισμό.
6. Οικονομικά αποδοτική εναλλακτική λύση: Μείωση κόστους BOM έναντι του αρχικού εξαρτήματος JAE, διατηρώντας πλήρη ηλεκτρομηχανική ισοδυναμία.

Η Υπηρεσία μας

2. Επαρκής Παραγωγική Ικανότητα---λύστε τα προβλήματα μεγάλων παραγγελιών για εσάς
3. Επαγγελματική Προσαρμογή---παρέχουμε υπηρεσία one-stop για συνδετήρες
4. Επίλυση Προβλημάτων---όλα τα προβλήματα παραγωγής θα τα λύσουμε για εσάς πριν από την αποστολή
5. Γρήγορη Παράδοση---παρέχουμε πολλαπλές λύσεις παράδοσης για εξοικονόμηση κόστους logistics

Βιομηχανίες Εφαρμογής

• Κάμερες δράσης, κάμερες ταμπλό, συσκευές καταγραφής φορητές στο σώμα
• Φορητά όργανα χειρός & βιομηχανικοί τερματικοί σταθμοί χειρός
• Drones, συμπαγείς κόμβοι αισθητήρων IoT, έξυπνο υλικό φορητών συσκευών
• Μικρές κάμερες ασφαλείας, φορητός εξοπλισμός εγγραφής βίντεο
• Φορητές ηλεκτρονικές συσκευές ευρείας κατανάλωσης, συμπαγείς ενσωματωμένες πλακέτες ελέγχου
