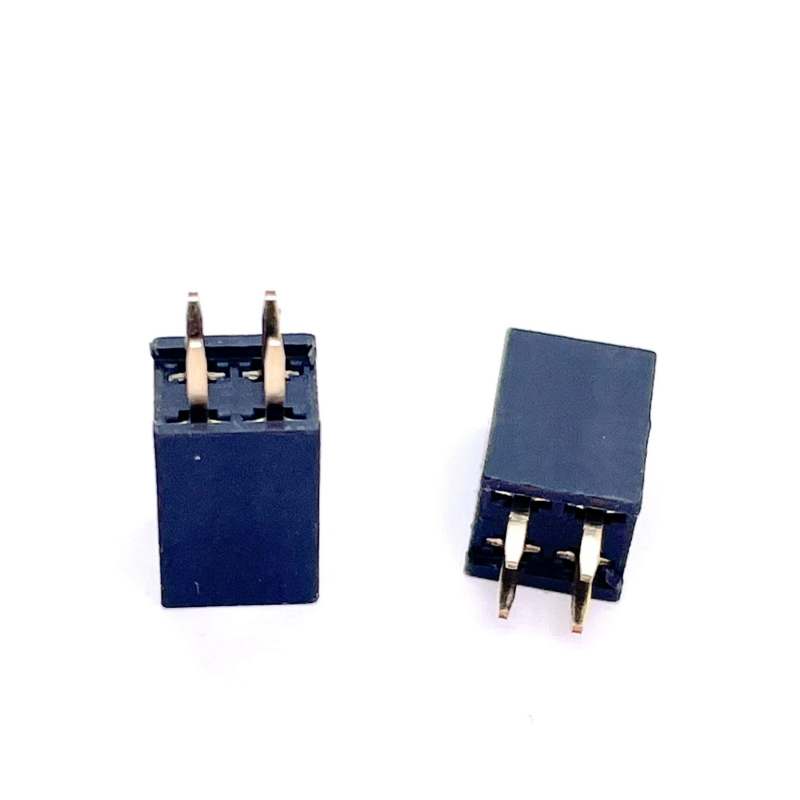

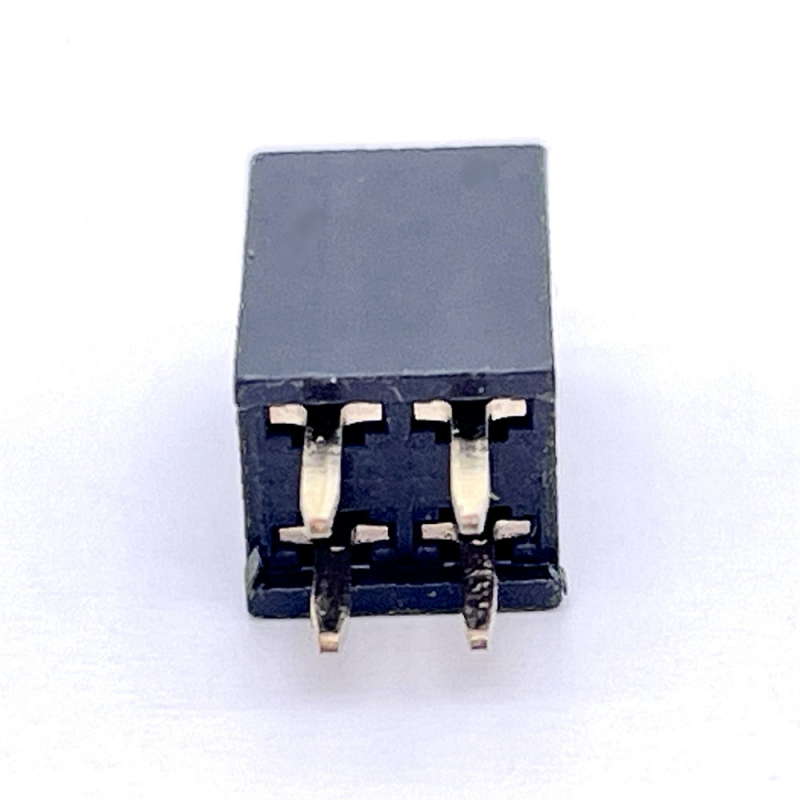

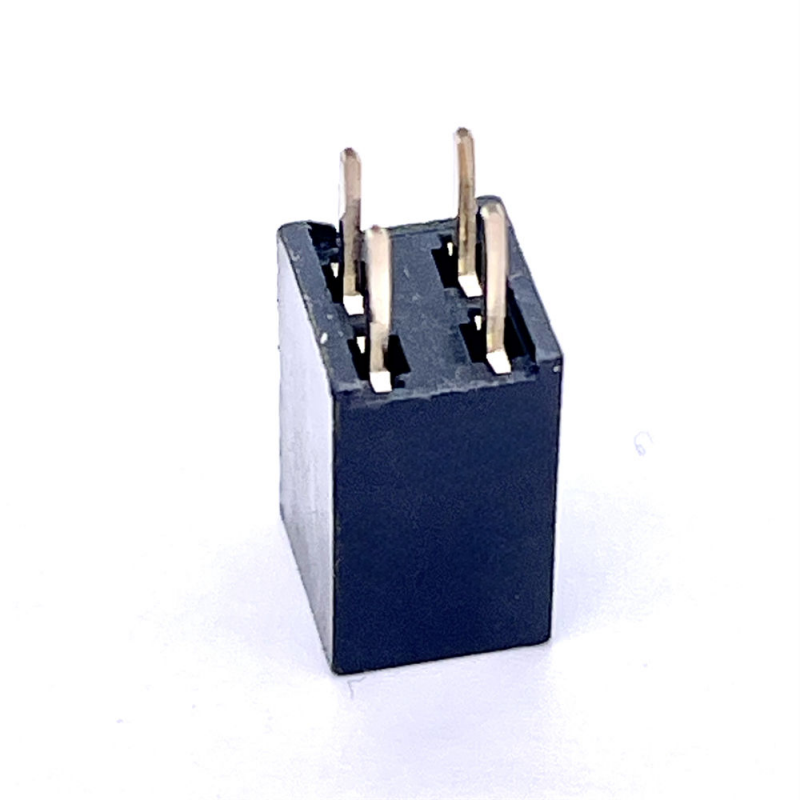

Υ-Type Dual-Row Straight Female Header Connector 2.54mm για PCB Υλικό Ορείχαλκου

Επισήμανση

1. Πλούσιες προσαρμοσμένες επιλογές: Ευθεία / Ορθή γωνία / SMT τερματισμός; διαθέσιμο προσαρμοσμένο ύψος πλαστικού μονωτή
2. Προαιρετικό καπάκι κενού για αυτόματη συναρμολόγηση SMT
3. Υποστηρίζει συσκευασία Tape & Reel για γραμμή παραγωγής SMT υψηλής ταχύτητας
4. Υποδοχή ορείχαλκου τύπου Υ για σταθερή ηλεκτρική επαφή διπλού σημείου
5. Συμβατό με RoHS & REACH, πολλαπλά πάχη επιμετάλλωσης ρυθμιζόμενα
6. Γρήγορη παράδοση δειγμάτων, δωρεάν υποστήριξη δειγμάτων για μηχανική επικύρωση



Περιγραφή προϊόντος

Μηχανική Απόδοση

Περιβάλλον & Συγκόλληση

Συμβατότητα & Αντιστοίχιση

Μηχανικά και ηλεκτρικά συμβατό ως άμεση αντικατάσταση έναντι κύριων διεθνών σειρών:

• Αντικαταστήστε το Molex, JAE, Amphenol-ICC standard 2.54mm dual row female header footprint

Σημείωση: Επαληθεύστε την ακριβή διάταξη ακίδων, το ύψος μονωτή & το πάχος επιμετάλλωσης πριν από την αντικατάσταση BOM; μπορούμε να προσαρμόσουμε τις διαστάσεις για να ταιριάζουν με τον στόχο αριθμό εξαρτήματος.

Χαρακτηριστικά Προϊόντος

1. Ο τερματικός ορείχαλκος σχήματος Υ παρέχει επαφή διπλού σημείου, αντι-χαλάρωση υπό δόνηση
2. Πολλαπλές μορφές τερματισμού: ευθεία/ορθή γωνία / SMT, μία πηγή για τις διαφορετικές διατάξεις PCB σας
3. Το προσαρμοσμένο ύψος μονωτή λύνει τον περιορισμό απόστασης στοίβαξης πλακέτας
4. Το προαιρετικό καπάκι κενού επιτρέπει την άμεση τοποθέτηση με μηχανή SMT
5. Πλαστικό επιβραδυντικό φλόγας UL94V-0, σταθερό για καταναλωτικά & βιομηχανικά περιβάλλοντα
6. Ρυθμιζόμενη επιμετάλλωση (χρυσός/κασσίτερος) εξισορροπεί το κόστος και τις απαιτήσεις αντι-διάβρωσης

Πλεονέκτημα Προϊόντος

Δεν υπάρχει κόστος δευτερογενούς καλουπιού για τις περισσότερες παραλλαγές ύψους & αριθμού ακίδων, χαμηλότερο NRE για έργα μηχανικής μικρής παρτίδας
Επιλογές συσκευασίας Tape & Reel / Tube, έτοιμες για την αυτοματοποιημένη γραμμή συναρμολόγησης χωρίς επιπλέον κόστος επανασυσκευασίας
Αυστηρός εσωτερικός ποιοτικός έλεγχος: αντίσταση επαφής, αντοχή τάσης, δοκιμή ψεκασμού αλατιού εφαρμόζονται ανά παρτίδα
Σύντομος χρόνος παράδοσης για τυπικά εξαρτήματα; ευέλικτο ODM για ειδικές εκδόσεις με έλλειψη ακίδων / εντοπισμού
Άμεση προμήθεια εργοστασίου, σταθερή παράδοση έναντι μεγάλου χρόνου παράδοσης υπερπόντιων καναλιών επωνυμίας

Εφαρμογή

• Ενσωματωμένη μητρική πλακέτα, πλακέτα ανάπτυξης, διεπαφή GPIO
• Μονάδες βιομηχανικού ελέγχου, μετάδοση σήματος αισθητήρα
• Καταναλωτικά ηλεκτρονικά, υλικό έξυπνου σπιτιού
• Εξοπλισμός επικοινωνιών, εσωτερική σύνδεση PCB-προς-PCB
• Βοηθητικός σύνδεσμος σήματος ιατρικής συσκευής (μη-υψηλής τάσης)
• Πρωτότυπα αυτοματισμού & έργα μαζικής παραγωγής

Μέθοδος Συσκευασίας

1. Συσκευασία Σωλήνα: Τυπικός σωλήνας PVC, για χειροκίνητη συναρμολόγηση/δειγματοληψία πρωτοτύπου; ακατάλληλο για αυτόματο μηχανισμό SMT
2. Tape & Reel: Αυτοκόλλητη ταινία φορέα + κάλυμμα ταινίας σε καρούλι, άμεσα συμβατό με μηχανή pick-and-place SMT, για μαζική παραγωγή υψηλού όγκου.

Παρακαλώ διευκρινίστε την απαίτηση συσκευασίας κατά την παραγγελία. απαιτείται καπάκι κενού μαζί για την έκδοση SMT με συσκευασία reel.

Χρόνος Παράδοσης

• Δείγματα: 3 εργάσιμες ημέρες για τυπικά είδη
• Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες (εξαρτάται από τον αριθμό ακίδων, την επιμετάλλωση & τον τύπο συσκευασίας. προσαρμοσμένα τροποποιημένα εξαρτήματα χρειάζονται επιπλέον χρόνο)

Πιστοποίηση Εργοστασίου & Προσαρμοσμένη Υπηρεσία

• Πιστοποιήσεις: ISO9001, RoHS, REACH
• Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων / γρήγορη παραγωγή δειγμάτων (ο πελάτης επιβαρύνεται με το κόστος μεταφοράς)
• MOQ: Τυπικά εξαρτήματα χαμηλό MOQ. περίπτωση προσαρμοσμένου καλουπιού υπόκειται σε αξιολόγηση καλουπιού
• Διαθέσιμα προσαρμοσμένα: αριθμός ακίδων, ύψος μονωτή, στυλ τερματισμού, πάχος επιμετάλλωσης, πείρος εντοπισμού, έλλειψη ακίδας, καπάκι κενού, τρόπος συσκευασίας
• Υπηρεσία: Μπορούν να παρασχεθούν φύλλο δεδομένων, 2D σχέδιο, 3D αρχείο STEP για τη δημιουργία της βιβλιοθήκης PCB σας

Οδηγός Επιλογής Μηχανικού (Συμβουλές Μηχανικού)

1. Επιβεβαιώστε το βήμα: σταθερό 2.54 mm για αυτή τη σειρά
2. Επιβεβαιώστε τον αριθμό ακίδων: 2×02P ~2×40P
3. Τύπος στήριξης:
   • Through-hole straight: υψηλή μηχανική αντοχή, για συγκόλληση με κύμα
   • Right-angle: οριζόντια σύνδεση πλακέτας-προς-πλακέτα 90°
   • SMT: διαδικασία αναρροής, απαιτείται καπάκι κενού + συσκευασία Tape & Reel
4. Ύψος μονωτή: επιλέξτε τυπικό ύψος ή υποβάλετε απαίτηση προσαρμοσμένου ύψους
5. Επιμετάλλωση: Χρυσός για δονήσεις / σκληρά περιβάλλοντα. Κασσίτερος για γενικά έργα ευαίσθητα στο κόστος
6. Συσκευασία: Σωλήνας για εργαστήριο/πρωτότυπο. Tape & Reel για αυτόματη παραγωγή SMT
7. Εάν αντιστοιχίζετε έναν αριθμό εξαρτήματος διεθνούς επωνυμίας, στείλτε το αρχικό φύλλο δεδομένων για επαλήθευση πριν την παραγγελία.
