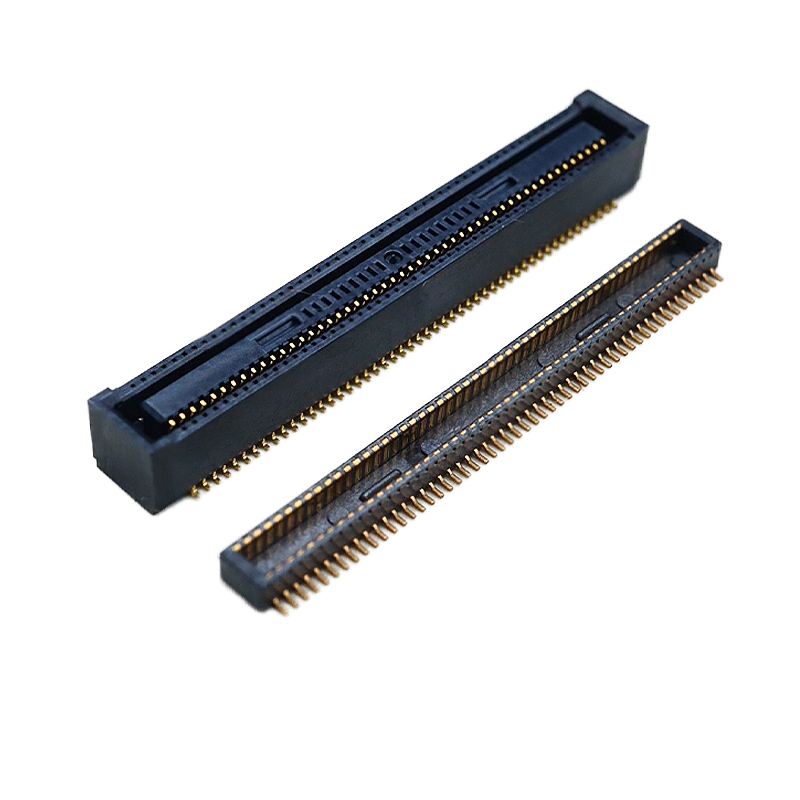

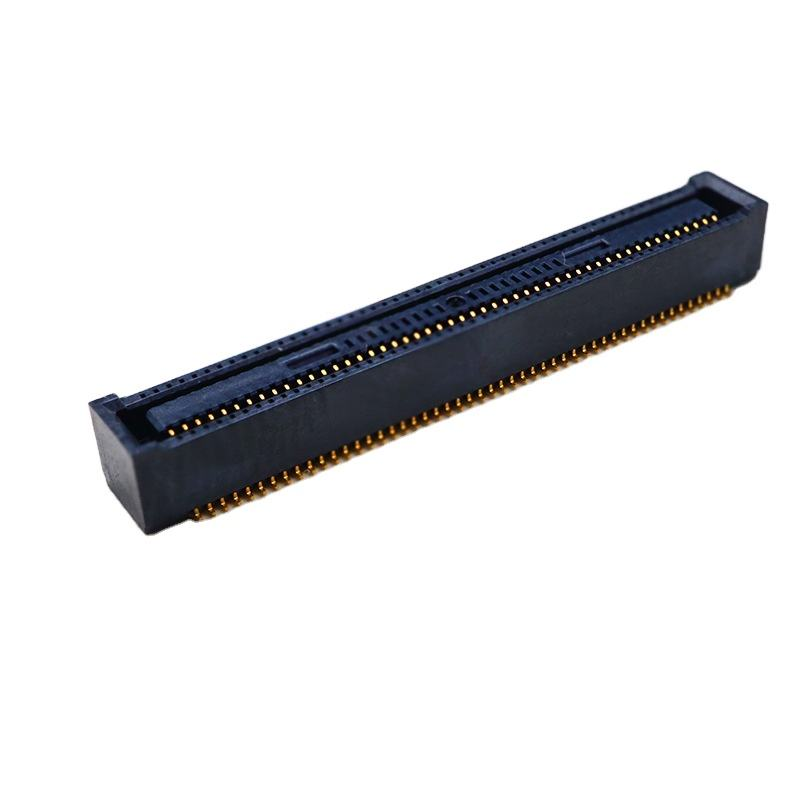

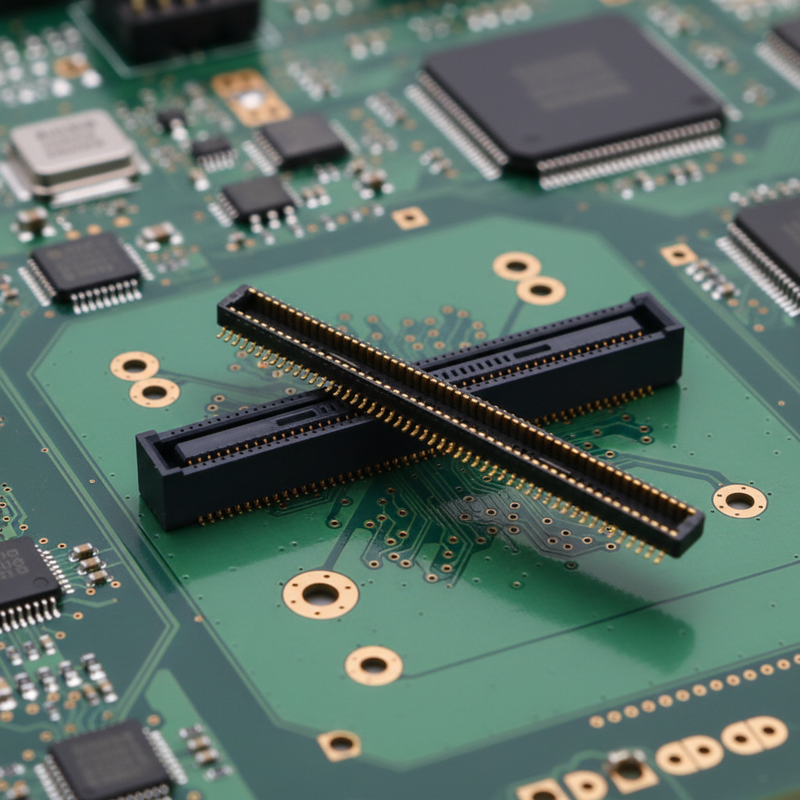

Σύνδεσμος πλακέτας-πλακέτας SMT αρσενικό/θηλυκό IP64 BTB από ορείχαλκο με βήμα 0,5 mm
Κύρια χαρακτηριστικά προϊόντος
✅ Τυφλή σύνδεση & Αυτόματη ευθυγράμμιση: Ενσωματωμένες νευρώσεις καθοδήγησης επιτρέπουν ανοχή μετατόπισης XY, απορροφούν την αναντιστοιχία συναρμολόγησης PCB και μειώνουν τη ζημιά κατά τη σύνδεση κατά τη διάρκεια αυτοματοποιημένης συναρμολόγησης
✅ Ακεραιότητα σήματος υψηλής ταχύτητας: Υποστηρίζει έως και 20 Gbps, συμβατό με διεπαφές υψηλής ταχύτητας MIPI, PCIe, SATA, USB3.1 Gen2
✅ Σταθερό ύψος σύνδεσης: 2,5 mm: Ακριβής έλεγχος ύψους στοίβαξης πλακέτας-πλακέτας για μηχανική εφαρμογή περιβλήματος
✅ Συσκευασία καρούλι SMT: Άμεση τοποθέτηση με μηχανή pick-and-place για γραμμή συναρμολόγησης SMT, δεν απαιτείται δευτερεύουσα χειροκίνητη διαχείριση
✅ Επιλογές πολλαπλών ακροδεκτών: 20/24/30/40/50/60 θέσεις για ευέλικτη κλιμάκωση διάταξης ακροδεκτών PCB
Περιγραφή προϊόντος
| Στοιχείο |
Παράμετρος |
| Ηλεκτρική απόδοση |
|
| Βήμα ακροδέκτη |
0,4 mm |
| Ονομαστικό ρεύμα |
0,3 A ανά ακροδέκτη |
| Ονομαστική τάση |
50 V AC |
| Μέγιστη ταχύτητα δεδομένων |
20 GbpsHIROSE Ele... |
| Αντίσταση επαφής |
≤50 mΩ |
| Αντίσταση μόνωσης |
≥1000 MΩ |
| Τάση αντοχής |
250 V AC / 1 λεπτό |
| Μηχανική απόδοση |
|
| Τύπος συνδέσμου |
Θηλυκός δέκτης, διπλής σειράς SMT |
| Ύψος στοίβαξης σύνδεσης |
· επαληθεύστε τον καθαρισμό του μηχανικού περιβλήματος |
| Εύρος αυτόματης ευθυγράμμισης |
Ανοχή πλεύσης XY για συναρμολόγηση τυφλής σύνδεσηςMouser Ele... |
| Κύκλοι σύνδεσης |
Ελάχ. 30 κύκλοι HIROSE Ele... |
| Τοποθέτηση |
Επιφανειακή τοποθέτηση SMT, συμβατή με τοποθέτηση με κενόMouser Ele... |
| Υλικό & Επιμετάλλωση |
|
| Περίβλημα |
Υψηλής θερμοκρασίας LCP, UL94-V-0 |
| Υλικό επαφής |
Φωσφορικός χαλκός |
| Επιμετάλλωση επαφής |
Επιμετάλλωση χρυσού στην περιοχή επαφής· φράγμα νικελίου για αποφυγή τριχοειδούς συγκόλλησηςMouser Ele... |
| Περιβαλλοντικό |
|
| Θερμοκρασία λειτουργίας |
−40 ℃ ~ +85 ℃ |
| Συμμόρφωση |
Συμβατό με RoHS 3.0, REACH |
| Οδηγός συγκόλλησης |
|
| Προφίλ αναρροής |
Τυπική αναρροή χωρίς μόλυβδο SMT· μέγιστη θερμοκρασία ≤260 ℃, ακολουθήστε το IPC/JEDEC-020D |
| Σημείωση |
Αποφύγετε παρατεταμένο χρόνο παραμονής σε υψηλή θερμοκρασία· το φράγμα νικελίου καταστέλλει τον κίνδυνο τριχοειδούς συγκόλλησης |
Διασταυρούμενη αναφορά / Εναλλακτική
Άμεση αντικατάσταση γιαΣειρά Hirose DF40HC(2.5)-xxDS-0.4V(51) (20/24/30/40/50/60P)Ίδιο αποτύπωμα, ίδιο ύψος σύνδεσης 2,5 mm, ίδιο βήμα 0,4 mm
- Συμβατό αρσενικό βύσμα σύνδεσης: σειρά DF40HB(2.5)-xxDP-0.4V(51)
- Δεν απαιτείται τροποποίηση διάταξης PCB για αντικατάσταση· επαληθευμένη συμβατότητα ακροδέκτη προς ακροδέκτη.
- Σημείωση: Δεν σχετίζεται με την Hirose· το εξάρτημά μας είναι λειτουργικά ισοδύναμο υποκατάστατο.
Χαρακτηριστικό προϊόντος
Οι νευρώσεις καθοδήγησης αυτόματης ευθυγράμμισης μετριάζουν τον κίνδυνο λανθασμένης εισαγωγής κατά την τυφλή σύνδεση για αυτοματοποιημένη συναρμολόγηση
- Οι ενισχυμένες νευρώσεις περιβλήματος βελτιώνουν την αντίσταση σε κραδασμούς και δονήσεις στο τελικό προϊόν
- Το φράγμα νικελίου κατά της τριχοειδούς συγκόλλησης αποτρέπει τη διάχυση συγκόλλησης στη ζώνη επαφής κατά τη συγκόλληση αναρροής
- Βελτιστοποιημένη γεωμετρία επαφής υψηλής ταχύτητας για σταθερή ακεραιότητα σήματος σε διαφορικά σήματα υψηλής ταχύτητας
- Επιφάνεια έτοιμη για τοποθέτηση με κενό για μαζική παραγωγή SMT
- Πολλαπλές χωρητικότητες ακροδεκτών (20-24-30-40-50-60P) για αντιστοίχιση διαφορετικών απαιτήσεων I/O
- Πλεονεκτήματα προϊόντος
Άμεσο υποκατάστατο
- : Αντικαταστήστε τα αρχικά εξαρτήματα HRS με μεγάλους χρόνους παράδοσης χωρίς επανασχεδιασμό PCBΑνοχή τυφλής σύνδεσης
- : Μειώνει τα απορρίμματα συναρμολόγησης που προκαλούνται από αναντιστοιχία μετατόπισης πλακέταςΈτοιμο για SMT από καρούλι
- : Πλήρης συσκευασία ταινίας με εσοχές, τροφοδοτείται απευθείας σε μηχανές pick-and-placeΣυνεπής απόδοση υψηλής ταχύτητας
- : Σταθερή απόδοση σύνθετης αντίστασης για διεπαφές υψηλής ταχύτηταςΕυέλικτο MOQ & υποστήριξη δειγμάτων
- : Γρήγορη επικύρωση δειγμάτων για μηχανικά πρωτότυπαΠλεονέκτημα χρόνου παράδοσης εγχώριου εργοστασίου
- : Μικρότερος χρόνος παράδοσης έναντι μεγάλων καθυστερημένων παραγγελιών διεθνών εμπορικών σημάτωνΕφαρμογή
Ενσωματωμένες πλακέτες βιομηχανικού ελέγχου
- Ιατρικές συμπαγείς στοιβασμένες μονάδες PCB
- Υλικό διεπαφής κάμερας απεικόνισης / MIPI
- Διασυνδέσεις περιφερειακών αποθήκευσης υψηλής ταχύτητας, SATA / PCIe
- Φορητές συσκευές χειρός, συμπαγείς στοιβασμένες συναρμολογήσεις PCB
- Εξοπλισμός δοκιμών & μετρήσεων, σχεδιασμοί μεσοτοίχων πλακετών
- Συσκευασία

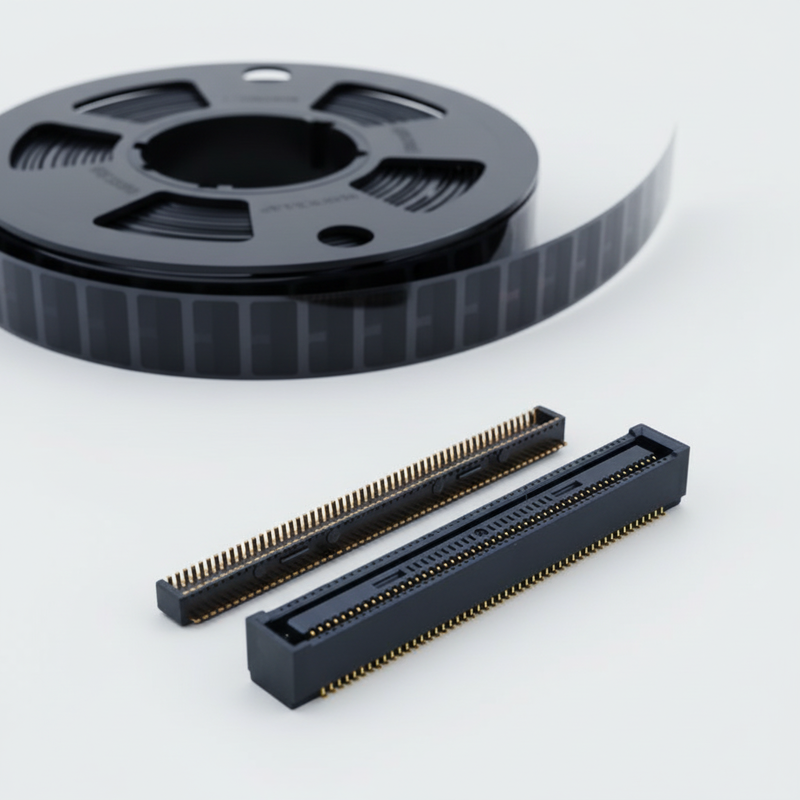

Τυπική ταινία φορέα με εσοχές για αυτόματη μηχανή pick-and-place SMT
- Άμεση χρήση στη γραμμή παραγωγής SMT του πελάτη· δεν απαιτείται επανασυσκευασία
- Χρόνος παράδοσης
Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
- Πιστοποίηση εργοστασίου & Εξατομικευμένη υπηρεσία
Πιστοποιήσεις: ISO9001, RoHS, REACH compliant
- Πολιτική δειγμάτων: Υποστηρίζονται δωρεάν δείγματα, γρήγορη παράδοση δειγμάτων
- MOQ: Χαμηλό MOQ για τυπικά εξαρτήματα· MOQ για προσαρμοσμένες διαμορφώσεις κατόπιν αξιολόγησης
- Δυνατότητα προσαρμογής: Προσαρμοσμένος αριθμός ακροδεκτών, ύψος σύνδεσης, πάχος επιμετάλλωσης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιό σας/προδιαγραφή.
- Επιλογή πελάτη
Επιβεβαιώστε τον απαιτούμενο αριθμό ακροδεκτών: 20/24/30/40/50/60P· επιβεβαιώστε τον αριθμό εξαρτήματος του αρσενικού συνδέσμου
- Επιβεβαιώστε το ύψος στοίβαξης σύνδεσης: Αυτή η σειρά είναι σταθερή στα
- 2,5 mm· επαληθεύστε τον καθαρισμό του μηχανικού περιβλήματοςΕφαρμογή υψηλής ταχύτητας: Βεβαιωθείτε ότι η διαφορική δρομολόγηση αντιστοιχεί στην σύνθετη αντίσταση του σχεδιασμού αναφοράς
- Συναρμολόγηση: Συσκευασία καρούλι για SMT όγκου· ζητήστε δωρεάν δείγματα για δοκιμή προφίλ αναρροής πρώτα
- Έλεγχος υποκατάστασης: Επαληθεύστε τη συμβατότητα αποτυπώματος πριν από την πλήρη απελευθέρωση παραγγελίας· χρησιμοποιήστε δωρεάν δείγματα για δοκιμή πρωτοτύπου.
