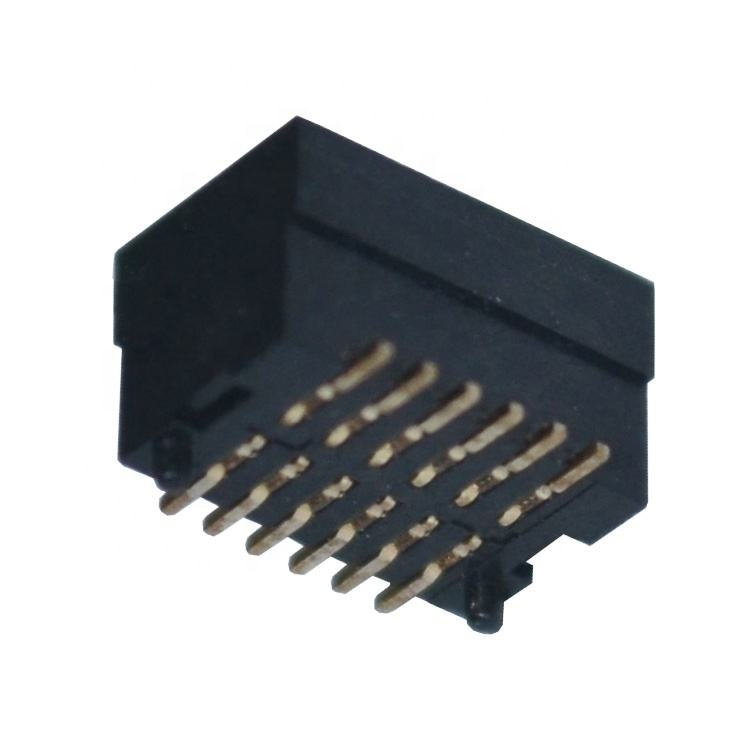

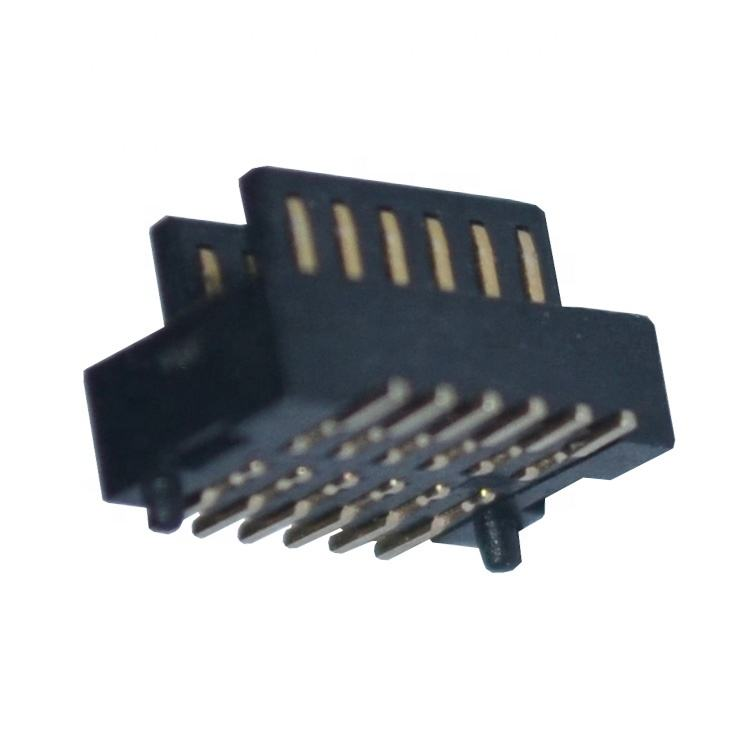

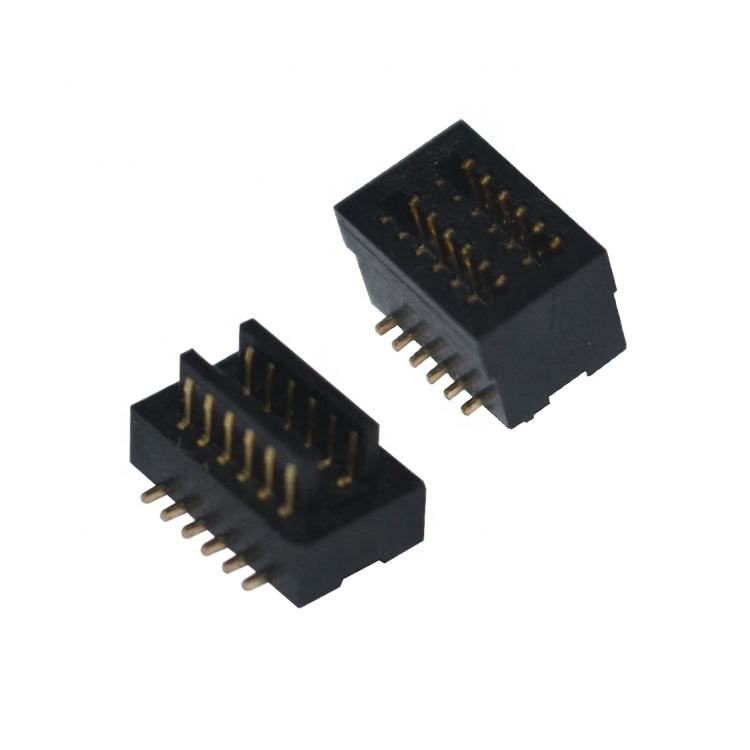

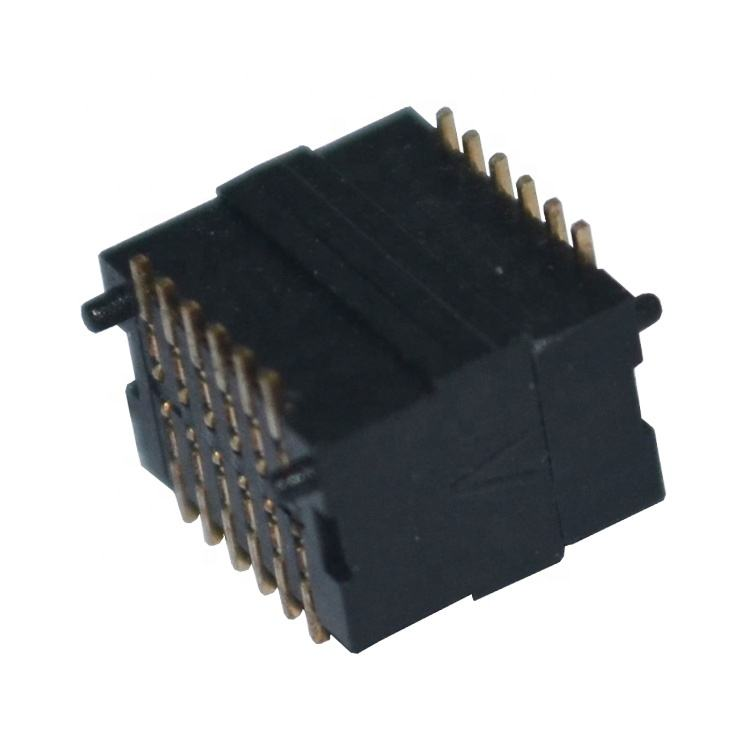

Υψηλής Πυκνότητας 12-Pin SMT Αρσενικό Θηλυκό PCB Connector 0.5 0.8mm Pitch Ύψος Στοίβαξης 6.0mm Board to Board & Mezzanine Connectors
Κύρια Χαρακτηριστικά Προϊόντος
✅ Σχεδιασμός Ανεκτικότητας Τυφλής Σύζευξης & Αυτόματης Ευθυγράμμισης: Οι ενσωματωμένοι οδηγοί απορροφούν την απόκλιση συναρμολόγησης PCB, αποφεύγουν τη ζημιά των ακίδων κατά την τυφλή σύζευξη, βελτιώνουν την απόδοση παραγωγής για αυτοματοποιημένες γραμμές SMT.
✅ Ακεραιότητα Σήματος Υψηλής Ταχύτητας: Βελτιστοποιημένη αντίσταση επαφής, σταθερή μετάδοση για διαφορικά σήματα υψηλής ταχύτητας, ταιριάζει στις απαιτήσεις διάταξης διαδρομής σήματος υψηλής ταχύτητας.
✅ Σταθερό Ύψος Στοίβαξης 6.0mm: Ακριβώς ελεγχόμενο κενό PCB-προς-PCB, σταθερή απόσταση μεζανίν για παράλληλη μηχανική σχεδίαση στοίβας πλακετών.
✅ Διάταξη SMT Υψηλής Πυκνότητας: Διπλής σειράς συμπαγές αποτύπωμα, εξοικονομεί χώρο PCB για σχεδιασμούς μονάδων με περιορισμένο χώρο.
✅ Κατασκευή Φιλική προς SMT: Περίβλημα συμβατό με pick-and-place, υποστηρίζει συγκόλληση αναρροής, οπτική επιθεώρηση AOI προσβάσιμη μετά τη συναρμολόγηση.
Περιγραφή Προϊόντος
| Στοιχείο |
Παράμετρος |
| Ηλεκτρική Απόδοση |
|
| Βήμα |
0.5mm / 0.8mm |
| Αριθμός Pin |
12P (διαθέσιμοι προσαρμοσμένοι αριθμοί pin) |
| Ονομαστική Τάση |
12V AC/DC |
| Ονομαστικό Ρεύμα ανά Επαφή |
0.5A |
| Αντίσταση Μόνωσης |
≥500MΩ |
| Αντίσταση Επαφής |
≤30mΩ |
| Μέγιστος Ρυθμός Δεδομένων |
Έως 10 Gbps |
| Μηχανική Απόδοση |
|
| Ύψος Στοίβαξης Σύζευξης |
6.0mm |
| Κύκλοι Σύζευξης |
≥500 κύκλοι |
| Βοήθημα Σύζευξης |
Οδηγοί τυφλής σύζευξης / αυτόματης ευθυγράμμισης |
| Τερματισμός |
SMT Gull-wing |
| Υλικό & Επιμετάλλωση |
|
| Περίβλημα |
LCP Υψηλής Θερμοκρασίας, UL94-V-0 |
| Υλικό Επαφής |
Κράμα Χαλκού |
| Επιμετάλλωση Επαφής |
Επιχρυσωμένο στην περιοχή επαφής; επιμεταλλωμένο με κασσίτερο στην ουρά συγκόλλησης |
| Περιβαλλοντικό |
|
| Θερμοκρασία Λειτουργίας |
−40℃ ~ +105℃ |
| Συμμόρφωση |
Συμβατό με RoHS, REACH |
| Οδηγός Συγκόλλησης |
|
| Διαδικασία |
Συγκόλληση αναρροής SMT |
| Μέγιστη Θερμοκρασία Αναρροής |
Μέγιστο 260℃, διάρκεια 10s |
Διασταυρούμενη Αναφορά / Εναλλακτική
Άμεση αντικατάσταση δεύτερης πηγής για κύριες σειρές συνδετήρων μεζανίν board-to-board από ισοδύναμα Molex, JAE και TE Connectivity με βήμα 0.5 / 0.8mm, ύψος σύζευξης 6.0mm.
Συμβατό αποτύπωμα για τα περισσότερα σχέδια αναφοράς. επαληθεύστε τη διάταξη των pads πριν την οριστικοποίηση του PCB. Εξαλείφει τους κινδύνους μεγάλου χρόνου παράδοσης των αρχικών εξαρτημάτων του εξωτερικού, διατηρεί την ίδια ηλεκτρική & μηχανική απόδοση.
Χαρακτηριστικό Προϊόντος
- Η δομή πόλωσης κατά της λανθασμένης σύζευξης αποτρέπει ζημιά αντίστροφης εισαγωγής κατά τη χειροκίνητη & αυτόματη συναρμολόγηση.
- Η πλωτή ανεκτικότητα αυτόματης ευθυγράμμισης απορροφά σφάλματα στοίβαξης & συναρμολόγησης, μειώνει το ποσοστό απορρίψεων συνδετήρων.
- Η δομή επαφής διπλού σημείου διατηρεί σταθερή δύναμη επαφής υπό συνθήκες δόνησης & θερμικού κύκλου
- Το περίβλημα LCP υψηλής θερμοκρασίας αντέχει στο τυπικό προφίλ αναρροής SMT χωρίς παραμόρφωση.
- Η συμπαγής διαμόρφωση 12 ακίδων υψηλής πυκνότητας εξισορροπεί την ποσότητα I/O και το αποτύπωμα PCB.
- Σετ αρσενικού-θηλυκού, αποκλειστικά για παράλληλες συνδέσεις στοίβαξης μεζανίν PCB-προς-PCB.
Πλεονεκτήματα Προϊόντος
🔹 Ασφάλεια εφοδιαστικής αλυσίδας: Τοπική κατασκευή, αποφεύγοντας ελλείψεις λόγω μεγάλου χρόνου παράδοσης OEM έναντι εισαγόμενων ισοδύναμων.
🔹 Βελτιστοποιημένο για συναρμολόγηση: Η συσκευασία σε καρούλι λειτουργεί απευθείας με μηχανές pick-and-place SMT, δεν απαιτείται χειροκίνητη προεπεξεργασία.
🔹 Αποδεδειγμένη σταθερότητα σήματος: Συντονισμένη γεωμετρία επαφής για ακεραιότητα σήματος υψηλής ταχύτητας, λιγότερη απώλεια σήματος.
🔹 Οικονομικά αποδοτική δεύτερη πηγή: Ισοδύναμη απόδοση με διεθνείς μάρκες σε ανταγωνιστικές τιμές.
🔹 Ευέλικτη μηχανική υποστήριξη: Γρήγορη επικύρωση δειγμάτων, διαθέσιμη προσαρμογή αριθμού pin / επιμετάλλωσης / ύψους στοίβαξης.
Εφαρμογή
- Μονάδες βιομηχανικού ελέγχου & πλακέτες ενσωματωμένων υπολογιστών
- Βοηθητικές μονάδες επικοινωνίας & υποπλακέτες μεταφοράς σήματος
- Ιατρικές συμπαγείς ηλεκτρονικές συναρμολογήσεις
- Μονάδες IoT gateway & αισθητήρων με στοίβες PCB
- Συνδέσεις υποπλακετών οδηγού οθόνης
- Εσωτερικοί σύνδεσμοι μεζανίν εξοπλισμού δοκιμών-μετρήσεων
Συσκευασία
- Τυπική ανάγλυφη ταινία φορέα για αυτόματη μηχανή pick-and-place SMT
- Άμεσα χρησιμοποιήσιμο στην γραμμή παραγωγής SMT του πελάτη· δεν απαιτείται επανασυσκευασία
Χρόνος Παράδοσης
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
Πιστοποίηση Εργοστασίου & Προσαρμοσμένη Υπηρεσία
- Πιστοποιήσεις: ISO9001, RoHS, REACH compliant
- Πολιτική Δειγμάτων: Υποστηρίζονται δωρεάν δείγματα, γρήγορη παράδοση δειγμάτων
- MOQ: Χαμηλό MOQ για τυπικά εξαρτήματα· MOQ προσαρμοσμένων διαμορφώσεων κατόπιν αξιολόγησης
- Δυνατότητα προσαρμογής: Προσαρμοσμένος αριθμός pin, ύψος στοίβαξης σύζευξης, πάχος επιμετάλλωσης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιο/προδιαγραφή σας.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε το βήμα: επιλέξτε 0.5mm για απαιτήσεις υψηλότερης πυκνότητας· επιλέξτε 0.8mm για ευκολότερη κατασκευασιμότητα PCB.
- Επιβεβαιώστε το ύψος στοίβαξης σύζευξης: αυτή η σειρά είναι σταθερή στα 6.0mm· επικοινωνήστε μαζί μας εάν χρειάζεστε εναλλακτικά ύψη στοίβαξης.
- Ελέγξτε τον αριθμό pin: το βασικό μοντέλο είναι 12P· μπορούν να προσαρμοστούν άλλοι αριθμοί pin.
- Επιβεβαιώστε την ταχύτητα σήματος: αξιολογήστε εάν η απαίτηση διαφορικού σήματος είναι εντός του μέγιστου ρυθμού 10 Gbps.
- Επιβεβαιώστε ότι το εύρος θερμοκρασίας λειτουργίας ταιριάζει με το περιβάλλον εργασίας του τελικού προϊόντος σας.
- Για αντικατάσταση δεύτερης πηγής: ελέγξτε ξανά το σχέδιο αποτυπώματος PCB πριν την τελική έκδοση Gerber.
- Για πρωτότυπο: ζητήστε πρώτα δωρεάν δείγματα για επαλήθευση συγκόλλησης, σύζευξης και απόδοσης σήματος.
Επικοινωνήστε με την ομάδα μηχανικών μας εάν χρειάζεστε σύσταση αποτυπώματος, αρχείο 3D-step ή περαιτέρω τεχνική υποστήριξη.
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα; Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Εάν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας· τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό Έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθούμε αυστηρά το ISO9001· IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε· θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια προδιαγραφή και τιμοκατάλογο
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα· μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
