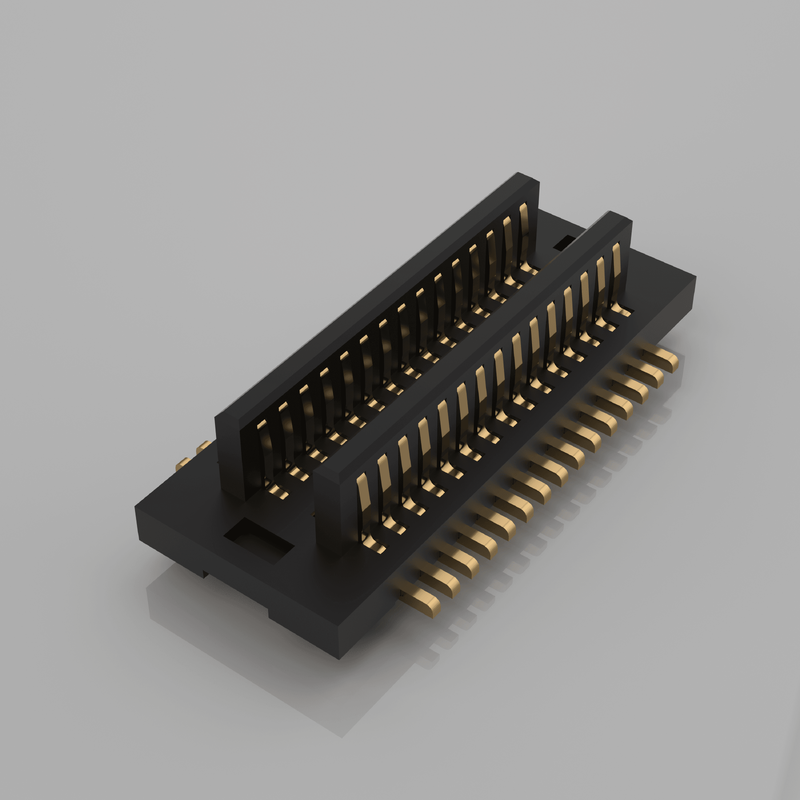

BTB 0.5mm Pitch Double Slot 20P 30P Connector Board-to-Board Άντρας-γυναίκας συνδετήρας δεξιάς γωνίας για πλακέτα PCB
Σημαντικά σημεία του προϊόντος
✅Σχεδιασμός κατά της λανθασμένης ευθυγράμμισης με τυφλό ζευγάρωμα και αυτο-ευθυγράμμιση: Η διπλή δομή καθοδήγησης απορροφά την ανοχή εκτόξευσης της συναρμολόγησης, μειώνει τον κίνδυνο αποτυχίας ζεύξης κατά την παραγωγή SMT μεγάλου όγκου ✅Απόδοση σήματος υψηλής ταχύτητας: Βελτιστοποιημένη γεωμετρία επαφής διπλών σημείων, σταθερή ακεραιότητα σήματος για ψηφιακή μετάδοση υψηλού ρυθμού
✅Καθορισμένες επιλογές ύψους ζευγαρώματος: Τυπικό ύψος στοιβαγμένου για το ζεύγος ορθογώνιας γωνίας, σαφής έλεγχος των διαστάσεων Z για το σχεδιασμό στοιβαγμένου PCB
✅0.5 mm υψηλής πυκνότητας βρόγχος: Διπλή διαμόρφωση SMT με διπλή τρύπα με ορθή γωνία, εξοικονομεί το αποτύπωμα PCB για το σχεδιασμό συμπαγής μονάδας
✅Δύο επαφές δομή διπλής τρύπας: Βελτιωμένη αντοχή σε κραδασμούς και δονήσεις, σταθερή συνέχεια υπό μηχανική πίεση
Περιγραφή του προϊόντος
| Άρθρο |
Προδιαγραφές |
Παρατηρήσεις |
| Ηλεκτρική απόδοση |
|
|
| Πύργος |
0.5 mm |
Δύο θέσεις διπλής θέσης |
| Θέσεις |
20P, 30P |
Διαθέσιμος αριθμός προσαρμοσμένων καρτών |
| Κατηγοριοποιημένο ρεύμα (ανά πινάκι) |
0.5 Α |
Εφαρμογή σήματος, εκτίμηση για το μονοπάτι ισχύος |
| Διορισμένη τάση |
50 V εναλλακτικός |
|
| Αντίσταση επαφής |
≤ 50 mΩ |
Αρχική αξία |
| Αντίσταση μόνωσης |
≥ 1000 MΩ |
100 V συνεχούς |
| Αντιστέκεται στην τάση |
500 V AC / 1 λεπτό |
Καμία διακοπή |
| Μηχανικές επιδόσεις |
|
|
| Κύκλοι ζευγαρώσεως |
250 κύκλοι |
Μηχανική αντοχή |
| Υψόμετρο ζευγαρώματος |
Προσαρμόσιμη σε πρότυπο |
Να διευκρινιστεί κατά τη διάρκεια της έρευνας |
| Τύπος στερέωσης |
SMT Στρίτη γωνία |
Επεξεργασία επιφάνειας PCB |
| Φύλο |
Άντρας πρίζας / θηλυκό δοχείο |
Ζευγάρια |
| Υλικό και επικάλυψη |
|
|
| Διαμονή |
Υψηλής θερμοκρασίας LCP |
UL94 V-0 επιβραδυντικό φλόγας |
| Υλικό επαφής |
Φωσφόρος Χάλκινος |
Σύνθετα χαλκού υψηλής ελαστικότητας |
| Επεξεργασία της περιοχής επαφής |
3‐10 μ ̇ Χρυσός σε σχέση με Νικέλιο |
Αντιοξειδωτική, αξιόπιστη επαφή |
| Επεξεργασία με έλξη |
Ματ Τήνιο πάνω από Νικέλιο |
Καλή συγκολλησιμότητα SMT |
| Περιβαλλοντική |
|
|
| Θέρμανση λειτουργίας |
-40 °C ~ +85 °C |
Βιομηχανική κατηγορία |
| Συμμόρφωση |
RoHS‐2, χωρίς μόλυβδο |
|
| Οδηγία SMT για τη συγκόλληση |
Προφίλ ανάκλισης: 260 °C μέγιστο, μέγιστη ακμή 10 δευτερολέπτων |
Ακολουθήστε το πρότυπο IPC/JEDEC· αποφύγετε επαναλαμβανόμενη υπερ-επιστροφή |
Διασταυρούμενη αναφορά / Εναλλακτική
Αυτό το διπλό κουμπί 0,5 mm ορθογώνιας BTB χρησιμεύει ως εναλλακτική λειτουργία φόρμας για τις κύριες διεθνείς σειρές.
Σημείωση: Ελέγξτε το ύψος, την απόκλιση, το αποτύπωμα και την επικάλυψη πριν από την άμεση αντικατάσταση.
- Αντικατάσταση για επιλεγμένες σειρές Molex, JAE, Amphenol 0,5 mm διπλής σχισμής ορθογώνιας BTB
- Προσαρμοσμένη τροποποίηση αποτυπώματος διαθέσιμη εάν δεν μπορεί να αντιστοιχηθεί το αρχικό αποτύπωμα του προμηθευτή
- Παρέχουμε ένα έγγραφο σύγκρισης αποτυπωμάτων κατόπιν αιτήματος για επιβεβαίωση μηχανικού
Χαρακτηριστικό του προϊόντος
- Διπλός μηχανισμός καθοδήγησης υποστηρίζει τυφλό συνδυασμό και αυτοδιατύπωση, ανέχεται μικρή απόκλιση της συναρμολόγησης, μειώνει το ποσοστό απόρριψης της συναρμολόγησης
- Διπλό σύστημα επαφής διπλής επαφής, αντι-δονήσεις και αντι-ορμή, διατηρεί σταθερή σύνδεση σε περιβάλλον δονήσεων
- Δικαίωμα χρήσης για την κατασκευή ή την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή ή την κατασκευή κυψελών
- Μονωτήρα υψηλής θερμοκρασίας LCP, αντέχει στην τυποποιημένη συγκόλληση SMT χωρίς παραμόρφωση του περιβλήματος
- Πολλαπλές επιλογές ύψους ζεύξης, ευέλικτη λύση συσσώρευσης PCB για διαφορετικούς περιορισμούς μηχανικού περίβληματος
- Χρυσό επιχρυσωμένη περιοχή επαφής για μακροχρόνια σταθερή μετάδοση σήματος· η επιχρυσωμένη ουρά συγκόλλησης εξασφαλίζει σταθερή απόδοση υγρότητας SMT
Πλεονεκτήματα του προϊόντος
🔹Σχεδιασμός προσανατολισμένος στην κατασκευαστικότητα: Βελτιωμένη γεωμετρία καθοδήγησης μειώνει το σφάλμα χειροκίνητης και μηχανικής σύνδεσης· φιλική προς την αυτοματοποιημένη συναρμολόγηση μεγάλου όγκου
🔹Αποτελεσματική από πλευράς κόστους εναλλακτική: Αποφυγή μεγάλων χρόνων παράδοσης και υψηλού κόστους των εισαγόμενων εξαρτημάτων μάρκας· ίδιας επιπέδου μηχανικές και ηλεκτρικές επιδόσεις
🔹Πλήρως ανιχνεύσιμη παραγωγή: Στύλιγμα, έγχυση, επικάλυψη, εσωτερική συναρμολόγηση, σταθερή συνοχή ποιότητας
🔹Ευέλικτη προσαρμογή: Ρυθμίστε τον αριθμό των καρφίτσες, το ύψος ζεύξης, το πάχος της επικάλυψης, το χρώμα του περιβλήματος ανά απαιτήσεις του έργου
🔹Γρήγορη τεχνική υποστήριξη: φύλλο δεδομένων, σχέδιο 2D/3D, βιβλιοθήκη αποτυπωμάτων διαθέσιμη για τη φάση σχεδιασμού PCB
Εφαρμογή
- Βιομηχανικές μονάδες ελέγχου και αισθητήρες PCBA
- Ιατρικός ηλεκτρονικός εξοπλισμός
- Πύλη IoT & ενσωματωμένο υλικό
- Μονούλες μηχανικής όρασης και απεικόνισης
- Έξυπνες φορητές και συμπαγές καταναλωτικές συσκευές
- Εναλλακτικά υπο-πίνακες επικοινωνίας
- Εσωτερική διασύνδεση PCB με όργανο δοκιμής και μέτρησης
Συσκευή
Τεκέ & τροχό (συσκευή τροχό):Τεχνική συσκευασία με κυλίνδρους για τη μηχανή επιλογής και τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευή.
Χρονοδιάγραμμα
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση και την ποσότητα παραγγελίας
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
- Πιστοποιητικά: συμμόρφωση με τα πρότυπα ISO9001, RoHS, REACH
- Πολιτική δειγματοληψίας: Υποστήριξη δωρεάν δειγμάτων, ταχεία ανταπόκριση δειγμάτων
- MOQ: Μικρή MOQ για τα τυποποιημένα εξαρτήματα, προσαρμοσμένες διαμορφώσεις MOQ μετά την αξιολόγηση
- Προσαρμοσμένες δυνατότητες: Προσαρμοσμένος αριθμός καρφίτσες, ύψος στοιβάζοντας, πάχος επικάλυψης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιο / προδιαγραφή σας.
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε πρώτα τις 3 βασικές παραμέτρους: Στροφή 0,5 mm, ποσότητα πιν (20P / 30P), ακριβές ύψος ζεύξης· λάθος ύψος ζεύξης θα προκαλέσει παρεμβολές συναρμολόγησης
- Επιβεβαιώστε τον προσανατολισμό τοποθέτησης: SMT ορθογώνιας γωνίας· η δομή διπλής τρύπας πρέπει να ζευγαρώνει ανδρικά και θηλυκά ζευγάρια
- Ορισμός της απαίτησης επικάλυψης: πάχος χρυσού στην περιοχή επαφής για εφαρμογή δονήσεων/υψηλού κύκλου
- Διαμόρφωση PCB: Διατηρήστε κατάλληλη ζώνη απομόνωσης γύρω από τον συνδετήρα για αναδιαμόρφωση και συγκόλληση
- Πρόταση πρωτοτύπου: Δοκιμάστε πρώτα ελεύθερα δείγματα πριν από την παραγγελία μαζικής παραγωγής· επαληθεύστε την απόδοση ζεύξης, τα αποτελέσματα της επανεκκίνησης συγκόλλησης και την απόδοση σήματος στο υλικό σας
- Για περιβάλλον υψηλών δονήσεων: Προτεραιότητα στην επιλογή επαφής με επιχρυσωμένη επιφάνεια· αποφύγετε το υπερβολικό ρεύμα σε κάθε καρφίτσα
Υπενθύμιση: Ανατρέξτε πάντα στο επίσημο δελτίο δεδομένων για τον τελικό σχεδιασμό.
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
