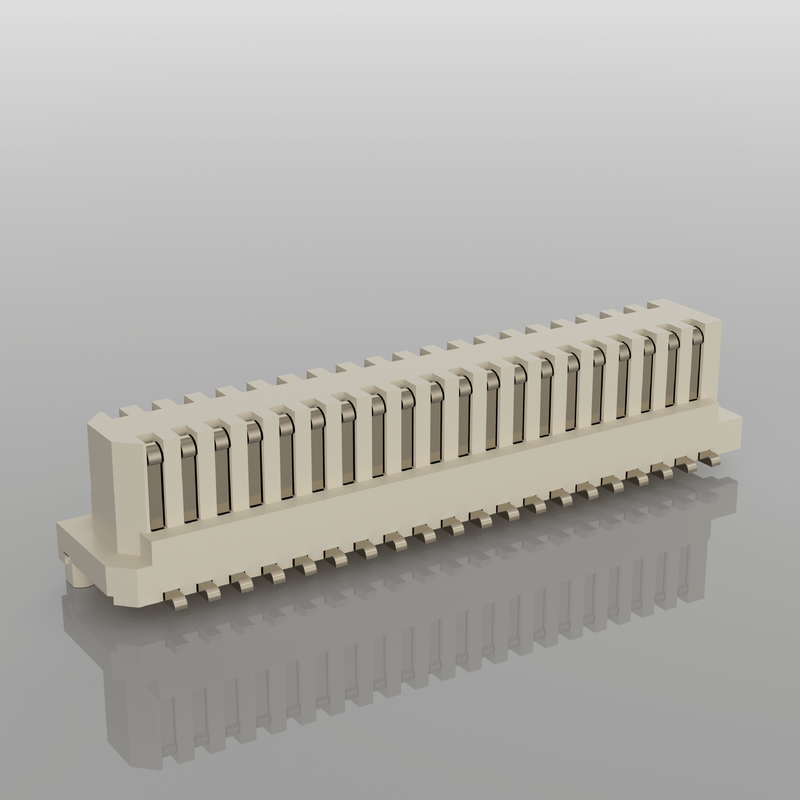

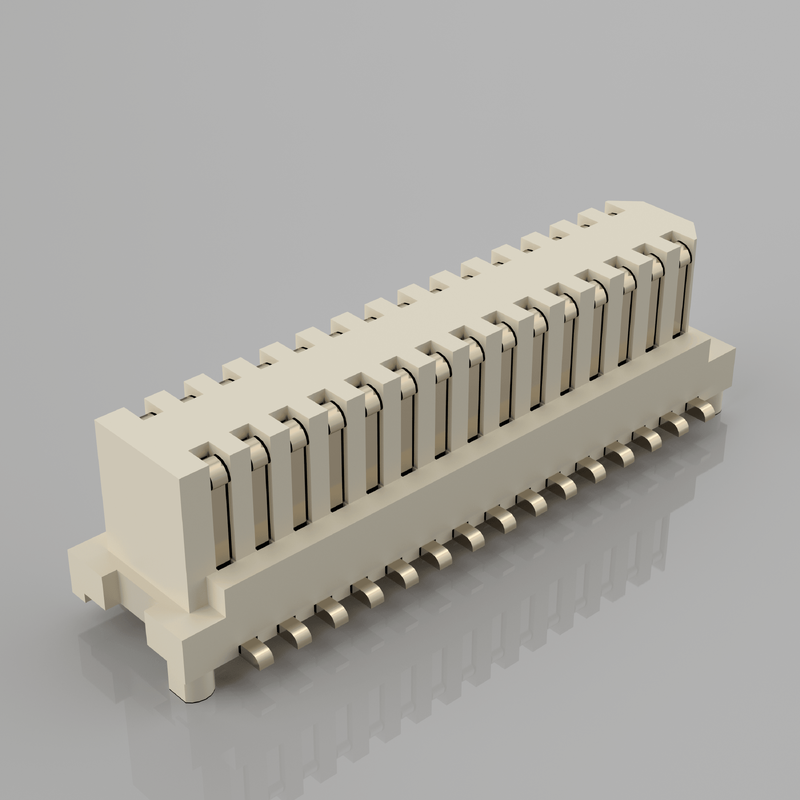

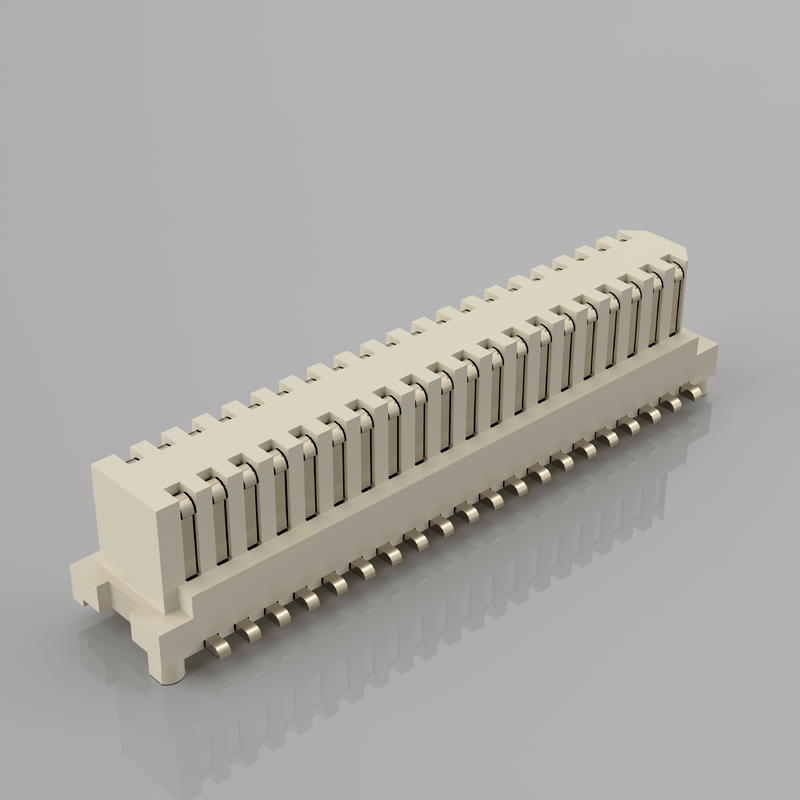

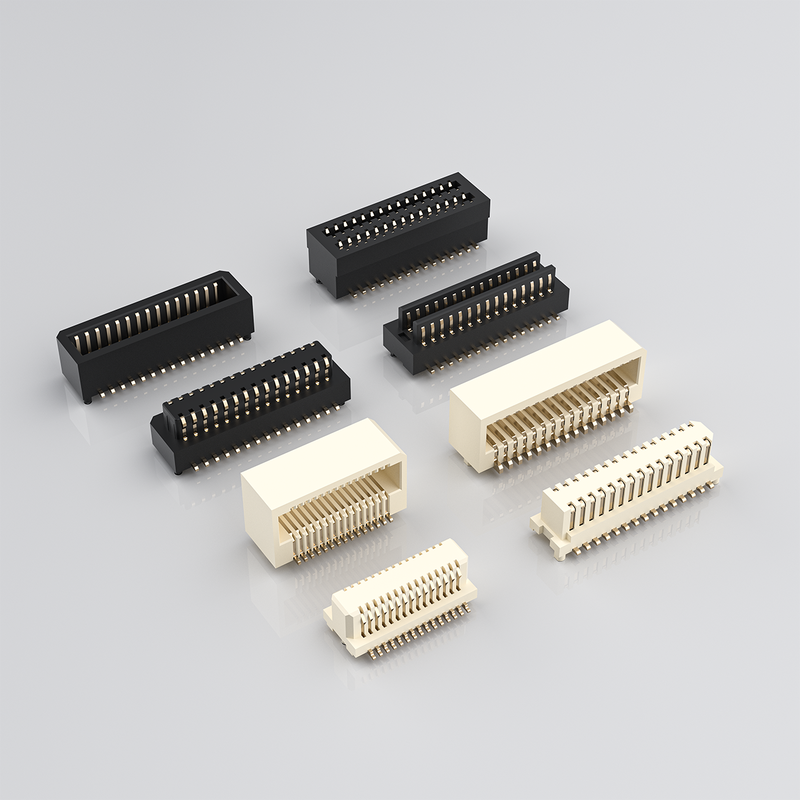

Άντρας 0,5 mm Pitch Single Slot Board-to-Board & Mezzanine Connectors Σωστός γωνιακός σύνδεσμος για PCBA
Σημαντικά σημεία του προϊόντος
- Τυφλό Ζευγάρωμα & Αυτο-Αντιστοίχιση: Ενσωματωμένο σύστημα καθοδήγησης του αφεντικού και του σκελετού διακόπτη αντισταθμίζει την απόκλιση της συναρμολόγησης X/Y· αποφεύγει βλάβη των πινών κατά την τυφλή τοποθέτηση για την αρθρωτή συναρμολόγηση PCBA
- Απόδοση σήματος υψηλής ταχύτητας: Βελτιωμένη ακεραιότητα σήματος, υποστηρίζει LVDS, PCIe, διαφορική μετάδοση υψηλής ταχύτητας για ψηφιακές μονάδες υψηλής πυκνότητας
- Προσαρμόσιμο ύψος ζευγαρώματος: Πολλαπλές επιλογές ύψους ζεύξης για τον καθορισμό ακριβούς διαχωρισμού PCB-PCB, που ταιριάζει με τον περιορισμό του μηχανικού περίβληματός σας
- Μοναδικό σχιστόστρωτο σχήμα SMT ορθογώνιας γωνίας: 90° ορθογώνια διασύνδεση PCB, εξοικονομεί το εσωτερικό χώρο κρίσιμης συσκευής
Περιγραφή του προϊόντος
| Άρθρο |
Παράμετρος |
| Ηλεκτρική απόδοση |
|
| Πύργος |
0.5 mm |
| Κατηγοριοποιημένο ρεύμα (ανά επαφή σήματος) |
0.5 Α |
| Διορισμένη τάση |
50 V συνεχής |
| Αντιστέκεται στην τάση |
250 V AC, 1 λεπτό |
| Αντίσταση αρχικής επαφής |
≤ 30 mΩ |
| Αντίσταση μόνωσης |
≥109 Ω |
| Δυνατότητα σήματος |
Μέχρι 10 Gbps |
| Μηχανικές επιδόσεις |
|
| Αριθμός θέσεων |
Προσαρμοσμένο εύρος κατόπιν αιτήματος |
| Υψόμετρο ζευγαρώματος |
Πολλαπλές επιλογές ύψους στοίβωσης |
| Κύκλοι ζευγαρώσεως |
30 κύκλοι τουλάχιστον |
| Συνεκτικότητα στο ζευγάρωμα |
Ανεξάρτητη ανοχή διακυβέρνησης X/Y για τυφλό ζευγάρωμα |
| Τύπος στερέωσης |
SMT Δικαιόγωνη γωνία |
| Υλικό και επικάλυψη |
|
| Διαμονή |
Επικαιροποιημένη μέθοδος δοκιμής |
| Υλικό επαφής |
Σύνθετα χαλκού υψηλής αντοχής |
| Επικοινωνιακή επικάλυψη ζευγαρώματος |
Χρυσός επί νικελίου· πολλαπλές επιλογές πάχους χρυσού |
| Επικάλυψη τερματισμού SMT |
Κύψος πάνω από νικέλιο |
| Περιβαλλοντική |
|
| Θέρμανση λειτουργίας |
-40 °C ~ +105 °C |
| Συμμόρφωση |
Συμμόρφωση με τις απαιτήσεις RoHS, REACH |
| Οδηγός συγκόλλησης |
|
| Προφίλ ανατροφοδότησης |
Μέγιστη θερμοκρασία 245-260 °C, σύμφωνα με το πρότυπο J-STD-020· χωρίς συγκόλληση κυμάτων |
| Συγκρότηση |
Συμβατό με τυπικό εξοπλισμό SMT για την επιλογή και τοποθέτηση |
Διασταυρούμενη αναφορά / Εναλλακτική
Αυτός ο σύνδεσμος μεσογόνου ορθής γωνίας έχει σχεδιαστεί ως λειτουργική εναλλακτική λύση για τις καθιερωμένες διεθνείς σειρές από τις Molex, JAE, Hirose και Amphenol.
- Συμφωνητικό αποτύπωμα για ταχεία επικύρωση από δεύτερη πηγή· ίδιο ύψος, παρόμοιο ύψος, μηχανικό περίγραμμα για επαναχρησιμοποίηση PCBA.
- Σημείωση: Πάντοτε να πραγματοποιείτε ηλεκτρική και μηχανική επικύρωση πριν από τη μαζική παραγωγή· 100% αντιστοιχία πιν-πιν είναι διαθέσιμη ανά αριθμό στοιχείου αναφοράς.
- Μειώνει την εξάρτηση από μακροχρόνιες εξαρτήματα από το εξωτερικό, μειώνοντας τον χρόνο ολοκλήρωσης του έργου σας.
Χαρακτηριστικό του προϊόντος
- κατασκευή ορθογώνιας γωνίας με μία θέση για ορθογώνια 90 μοίρες διασύνδεση PCBA.
- Το πολωμένο περίβλημα + το αφεντικό ευθυγράμμισης αποτρέπει την αντίστροφη εισαγωγή και τη βλάβη της καρφίτσας κατά τη διάρκεια της συναρμολόγησης.
- Η αυτοαρμονιστική διάτρηση επιτρέπει την αξιόπιστη τυφλή σύνδεση για την συναρμολόγηση κλειστών ενσωματωμάτων.
- Το περίβλημα LCP υψηλής ποιότητας αντιστέκεται σε υψηλές θερμοκρασίες SMT χωρίς παραμόρφωση.
- Η βελτιστοποιημένη γεωμετρία επαφής παρέχει σταθερή απόδοση σήματος διαφορικού υψηλής ταχύτητας.
- Πολλαπλές επιλογές ύψους ζεύξης για να καθοριστεί με ακρίβεια το κενό PCB στη μεσαία οροφή.
- Πλήρως συμβατή με SMT, έτοιμη για αυτοματοποιημένη μαζική παραγωγή.
Πλεονεκτήματα του προϊόντος
- Φιλικό προς τη συναρμολόγηση: Η ανοχή τυφλού ζευγαρώματος απορροφά το σφάλμα τοποθέτησης PCB, χαμηλότερο ποσοστό απόρριψης συναρμολόγησης.
- ΣΙ-βελτιστοποιημένη: Η προσαρμοσμένη δομή επαφής ελαχιστοποιεί την διασταύρωση για τη μετάδοση ψηφιακού σήματος υψηλής ταχύτητας.
- Λύση δεύτερης προέλευσης: άμεση παρουσία εναλλακτικής λύσης σε σχέση με τα υψηλής ποιότητας ξένα εμπορικά σήματα, ανταγωνιστικό κόστος και συντομότερος χρόνος παράδοσης.
- Ευέλικτη προσαρμογή: Αριθμός πινών, ύψος ζευγαρώματος και πάχος χρυσωρυχίας ρυθμιζόμενο για το σχεδιασμό σας.
- Συνεπής ποιότητα: Ο αυστηρός έλεγχος της συμπαραπλανομορφίας αποτρέπει τον κίνδυνο ανοιχτής συγκόλλησης SMT σε πλακέτες λεπτής ακρίβειας.
Εφαρμογή
- Βιομηχανικές ενσωματωμένες μονάδες
- Πύλη IoT και συγκροτήματα αισθητήρων
- Υπόλοιποι ιατρικών συμπαγικών πλακών PCBA
- Εργαλεία δοκιμής και μέτρησης που χρησιμοποιούνται στο χέρι
- Κάμερες ασφαλείας και μονάδες οράσεως
- Επαγγελματικό μηχανολογικό σύστημα
- Συγκροτήματα PCB υψηλής πυκνότητας για καταναλωτές
- Διασύνδεση εσωτερικής ορθογώνιας πλακέτας μεμονωμένης συσκευής
Συσκευή
Τεκέ & τροχό (συσκευή τροχό):Τεχνική συσκευασία με κυλίνδρους για τη μηχανή επιλογής και τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευή.
Χρονοδιάγραμμα
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση και την ποσότητα παραγγελίας
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
- Πιστοποιητικά: συμμόρφωση με τα πρότυπα ISO9001, RoHS, REACH
- Πολιτική δειγματοληψίας: Υποστήριξη δωρεάν δειγμάτων, ταχεία ανταπόκριση δειγμάτων
- MOQ: Μικρή MOQ για τα τυποποιημένα εξαρτήματα, προσαρμοσμένες διαμορφώσεις MOQ μετά την αξιολόγηση
- Προσαρμοσμένες δυνατότητες: Προσαρμοσμένος αριθμός καρφίτσες, ύψος στοιβάζοντας, πάχος επικάλυψης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιο / προδιαγραφή σας.
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε την κρίσιμη διάσταση:Υψόμετρο ζευγαρώματος= σταθερό κενό μεταξύ δύο PCB, επιλέξτε πρώτα τη σωστή παραλλαγή ύψους.
- Μέτρηση συνολικών πινών: χωριστές πινές σήματος και πινές ισχύος· εφεδρικές πινές γείωσης για την ακεραιότητα του σήματος υψηλής ταχύτητας.
- Ελέγξτε την απαιτούμενη ταχύτητα δεδομένων: Επιβεβαιώστε εάν απαιτείται υψηλής ταχύτητας διαφορική απόδοση για το πρωτόκολλο σας.
- Ορισμός των προδιαγραφών επικάλυψης: Πιο παχιά επικάλυψη με χρυσό για εφαρμογές μακράς διάρκειας λόγω δονήσεων / σκληρού περιβάλλοντος.
- Κατάσταση συναρμολόγησης: Εάν το προϊόν σας απαιτεί τυφλή συναρμολόγηση, επιβεβαιώστε ότι η ανοχή αυτοκατάταξης ταιριάζει με τη μηχανική συσσώρευση.
- Διαδικασία SMT: Χρήση συσκευασίας κυλίνδρων για μαζική παραγωγή· αίτηση δωρεάν δειγμάτων για επαλήθευση πρωτοτύπου πριν από την πλήρη κυκλοφορία.
- Σταυροπαραπομπή: Στείλτε τον αρχικό αριθμό εξαρτήματος του ανταγωνιστή σας· θα προτείνουμε ένα εναλλακτικό μοντέλο που να ταιριάζει για επικύρωση.
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
