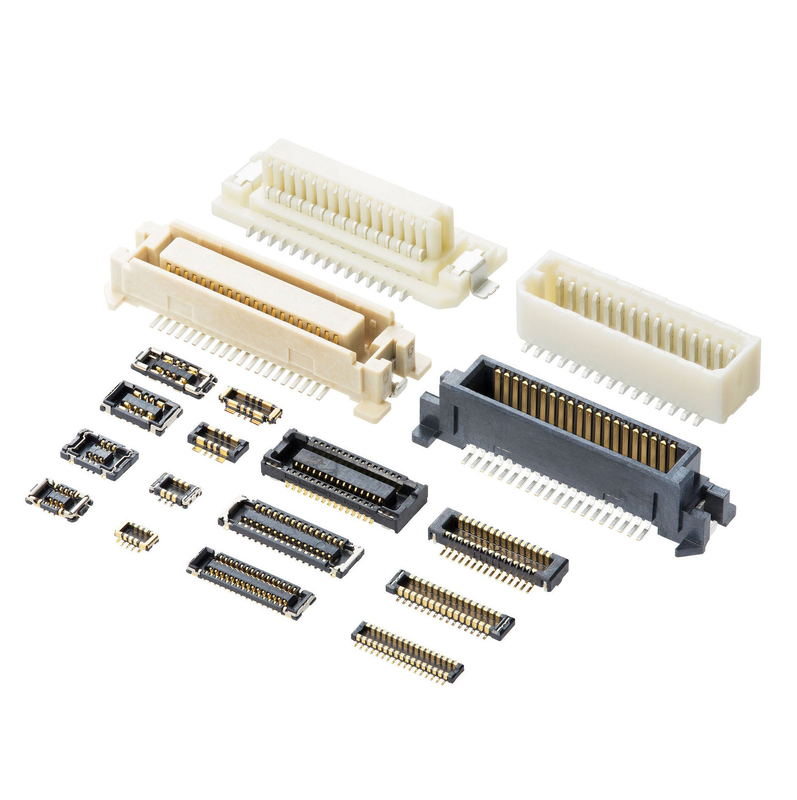

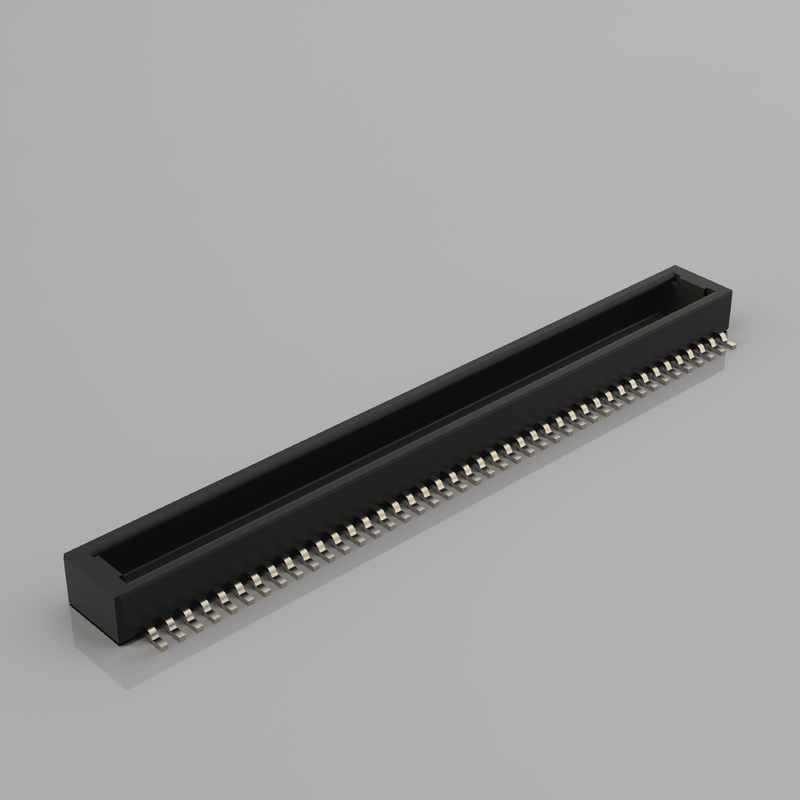

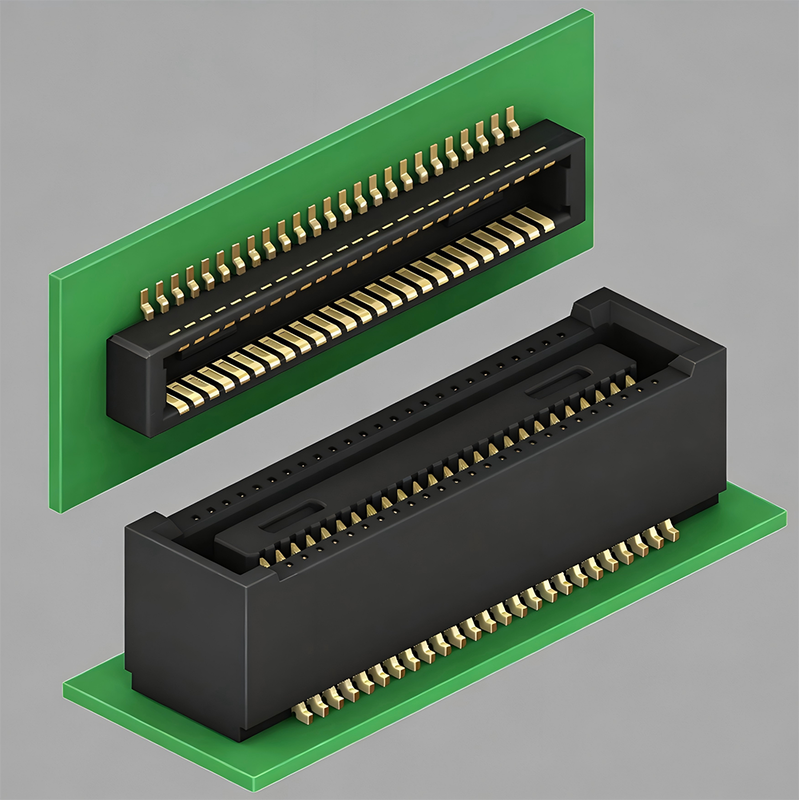

0.4mm Pitch Board to Board & Mezzanine Connectors Right-angle Connector Alternative HRS DF40C-80DP-0.4V(51)
Κύρια Χαρακτηριστικά Προϊόντος
- Σύζευξη με Τύφλωση & Αυτόματη Ευθυγράμμιση + Σχεδιασμός κατά της Εσφαλμένης Ευθυγράμμισης: Ενσωματωμένες νευρώσεις καθοδήγησης, ανέχονται την απόκλιση συναρμολόγησης PCB, αποτρέπουν τη ζημιά των ακροδεκτών κατά τη σύζευξη με τύφλωση, αυξάνουν την απόδοση συναρμολόγησης.
- Υψηλής Ταχύτητας Ακεραιότητα Σήματος: Υποστηρίζει έως 20Gbps, συμβατό με PCIe, USB3.1 Gen2, MIPI, SATA διαφορικά σήματα υψηλής ταχύτητας.
- Ευέλικτες Επιλογές Ύψους Σύζευξης: Πολλαπλές επιλογές ύψους στοίβαξης (1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm), καλύπτουν απαιτήσεις στοίβαξης PCB μεζανίνης σε στρώσεις.
- 80 Θέσεις, 0.4mm Λεπτό Βήμα, Ορθής Γωνίας Σύνδεση SMT: Συμπαγές αποτύπωμα για πυκνή διάταξη PCB.
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Παράμετρος |
| Ηλεκτρική Απόδοση |
Βήμα Επαφής |
0.4 mm |
|
Αριθμός Επαφών |
80 Ακροδέκτες, Διπλή Σειρά |
|
Ονομαστικό Ρεύμα ανά Επαφή |
0.3 A |
|
Ονομαστική Τάση |
DC 30 V |
|
Μέγιστη Αντίσταση Επαφής |
≤90 mΩ |
|
Αντίσταση Μόνωσης |
≥500 MΩ |
|
Τάση Αντοχής |
100 V AC |
|
Μέγιστος Ρυθμός Μετάδοσης |
20 Gbps |
| Μηχανική Απόδοση |
Ύψος Σύζευξης |
1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm Προαιρετικό |
|
Κύκλοι Σύζευξης |
≥30 κύκλοι |
|
Τύπος Συναρμολόγησης |
Ορθής Γωνίας SMT |
|
Ανοχή Αυτόματης Ευθυγράμμισης |
Αντιστάθμιση απόκλισης συναρμολόγησης στην κατεύθυνση X-Y |
| Υλικό & Επιμετάλλωση |
Υλικό Περιβλήματος |
LCP, Επιβραδυντικό Φλόγας UL94 V-0 |
|
Υλικό Τερματικού |
Φωσφορικός Χαλκός |
|
Επιμετάλλωση Επαφής |
Επιχρύσωση στην περιοχή επαφής, νικέλιο φραγμού για αποφυγή τριχοειδούς ροής συγκόλλησης |
| Περιβαλλοντικό |
Θερμοκρασία Λειτουργίας |
-35℃ ~ +85℃ |
|
Συμμόρφωση |
RoHS, REACH |
| Οδηγός Συγκόλλησης |
Προφίλ Αναρροής |
Τυπική αναρροή SMT χωρίς μόλυβδο. Σχεδιασμός φραγμού κατά της τριχοειδούς ροής συγκόλλησης για αποφυγή εισχώρησης κασσίτερου στην ζώνη επαφής. |
Διασταυρούμενη Αναφορά / Εναλλακτική
Άμεση εναλλακτική αντικατάσταση για HRS DF40C-80DP-0.4V(51). Η διάταξη ακροδεκτών, το αποτύπωμα, το ύψος στοίβαξης και η διεπαφή σύζευξης ταιριάζουν πλήρως. Άμεση αντικατάσταση χωρίς επανασχεδιασμό PCB.
Διασταυρούμενη αναφορά: Σειρά Hirose DF40C, συγκρίσιμη με συνδετήρες μεζανίνης B2B λεπτού βήματος 0.4 mm Amphenol BergStak.
Χαρακτηριστικό Προϊόντος
- Δομή καθοδήγησης κατά της εσφαλμένης ευθυγράμμισης, υποστηρίζει σύζευξη με τύφλωση & αυτόματη ευθυγράμμιση, απορροφά την απόκλιση θέσης στοίβαξης PCB.
- Σχεδιασμός τερματικού με φραγμό νικελίου, εμποδίζει αποτελεσματικά την τριχοειδή ροή συγκόλλησης κατά τη συγκόλληση SMT αναρροής.
- Ενισχυμένο περίβλημα με νευρώσεις απορρόφησης κραδασμών βελτιώνει την αντίσταση σε δονήσεις & κραδασμούς.
- Τερματισμός SMT ορθής γωνίας, βελτιστοποιημένο pad pick & place για αυτόματη τοποθέτηση.
- Γεωμετρία τερματικού βελτιστοποιημένη για υψηλές συχνότητες για διατήρηση σταθερής ακεραιότητας σήματος υψηλής ταχύτητας.
- Συμπαγής σχεδιασμός μεζανίνης χαμηλού προφίλ, εξοικονομεί χώρο εσωτερικής συσκευής.
Πλεονεκτήματα Προϊόντος
- Άμεση αντικατάσταση: Καμία αλλαγή στη διάταξη PCB, άμεση υποκατάσταση για HRS DF40C-80DP-0.4V(51), μειώνει τον κίνδυνο μεγάλου χρόνου παράδοσης & ελλείψεων εφοδιασμού εισαγόμενων εμπορικών σημάτων.
- Σταθερή απόδοση υψηλής ταχύτητας: Ελεγχόμενη σύνθετη αντίσταση για διαφορικές διεπαφές υψηλής ταχύτητας.
- Υψηλή απόδοση συναρμολόγησης: Ενσωματωμένη σύζευξη με τύφλωση & σχεδιασμός αντικραδασμικού κλειδιού για αποφυγή αντίστροφης εισαγωγής και κάμψης ακροδεκτών.
- Φιλικό προς την αυτοματοποίηση: Τυπική συσκευασία σε καρούλι για άμεση τοποθέτηση SMT pick-and-place.
- Διαθέσιμη εργοστασιακή προσαρμογή: Προσαρμογή ύψους σύζευξης, αριθμού ακροδεκτών και πάχους επιμετάλλωσης ανάλογα με τις απαιτήσεις του έργου.
Εφαρμογή
Στοίβαξη PCB μεζανίνης υψηλής ταχύτητας για:
- Μονάδες ιατρικής απεικόνισης
- Πίνακες βιομηχανικού ελέγχου
- Μονάδες κάμερας & αισθητήρων MIPI
- Φορητές καταναλωτικές ηλεκτρονικές συσκευές
- Συστήματα υπολογιστικής ακμής & ενσωματωμένα συστήματα
- Υποσυστήματα οπτικής επικοινωνίας
Συσκευασία
Ταινία & Καρούλι (Συσκευασία σε καρούλι): Τυπική συσκευασία σε καρούλι για μηχανή τοποθέτησης SMT pick-and-place. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευασία. Διατίθεται υπηρεσία κοπής ταινίας για πρωτότυπα μικρής παρτίδας.
Χρόνος Παράδοσης
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
Πιστοποίηση Εργοστασίου & Προσαρμοσμένη Υπηρεσία
- Πιστοποιήσεις: ISO9001, RoHS, REACH compliant
- Πολιτική Δειγμάτων: Υποστηρίζονται δωρεάν δείγματα, γρήγορος χρόνος παράδοσης δειγμάτων
- MOQ: Χαμηλό MOQ για τυπικά εξαρτήματα. MOQ προσαρμοσμένων διαμορφώσεων κατόπιν αξιολόγησης
- Δυνατότητα προσαρμογής: Προσαρμοσμένος αριθμός ακροδεκτών, ύψος στοίβαξης σύζευξης, πάχος επιμετάλλωσης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιο/προδιαγραφή σας.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε πρώτα το απαιτούμενο ύψος στοίβαξης σύζευξης. Αυτή είναι η βασική διάσταση για τη στοίβαξη PCB μεζανίνης.
- Επαληθεύστε την απαίτηση εύρους ζώνης διεπαφής υψηλής ταχύτητας (≤20Gbps).
- Ελέγξτε τον χώρο του PCB. Το αποτύπωμα SMT ορθής γωνίας ταιριάζει με το αρχικό HRS DF40C-80DP-0.4V(51).
- Εάν η εφαρμογή σας έχει περιβάλλον δονήσεων/κραδασμών, επιβεβαιώστε τον κύκλο σύζευξης και το εύρος θερμοκρασίας λειτουργίας.
- Ζητήστε δωρεάν δείγματα για δοκιμή ακεραιότητας σήματος & επαλήθευση συναρμολόγησης SMT πριν από τη μαζική παραγωγή.
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια προδιαγραφή και τιμοκατάλογο.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας πριν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. Μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
