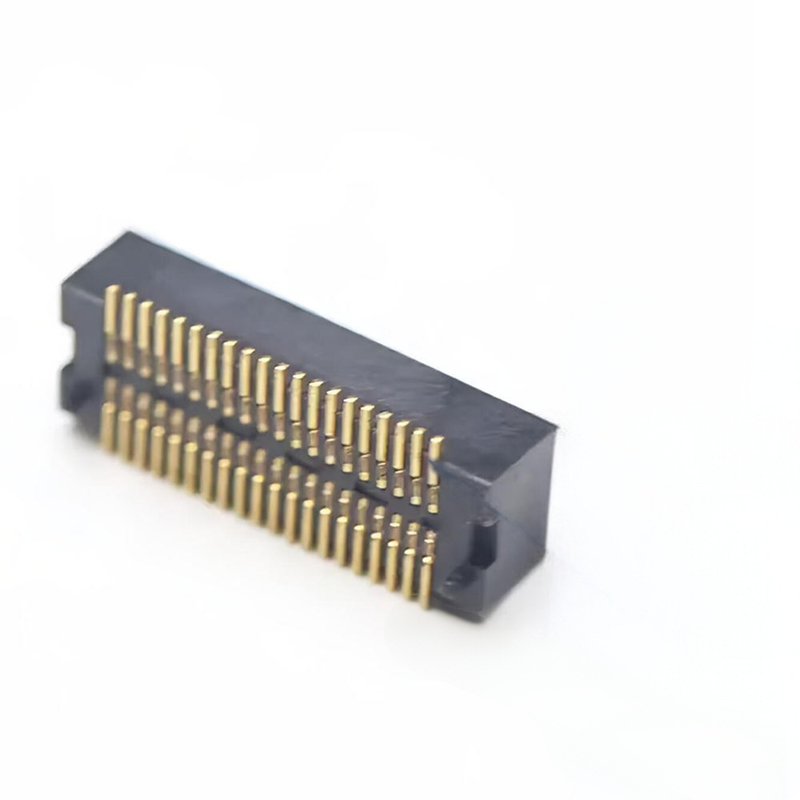

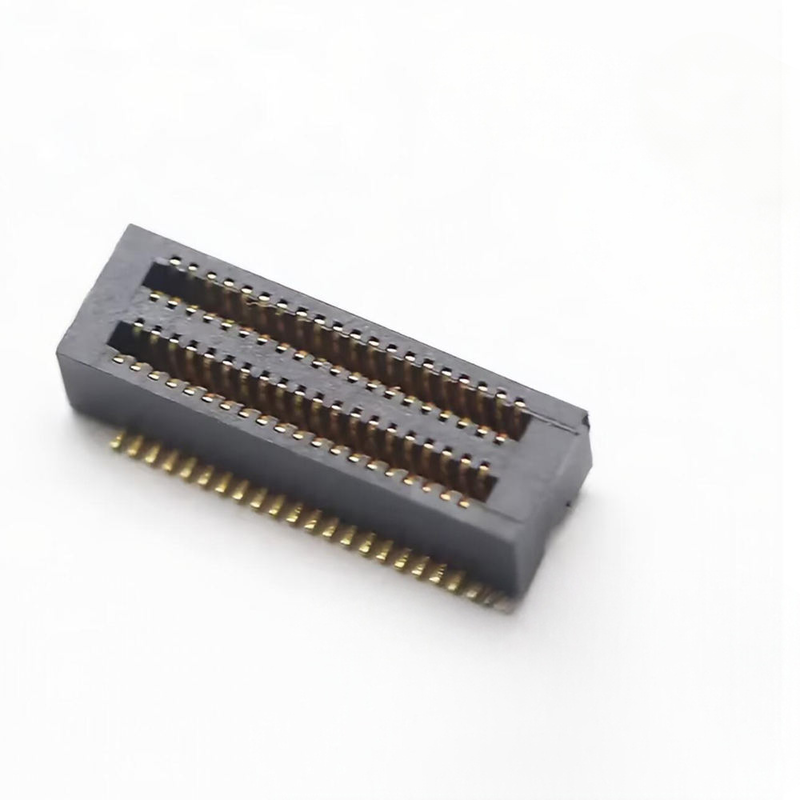

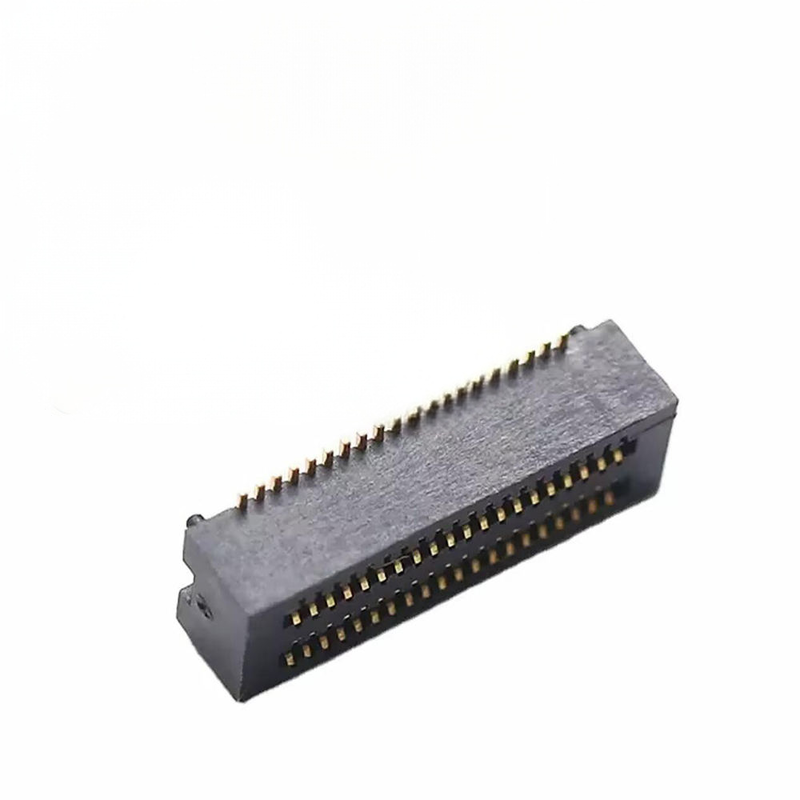

Σύνδεσμος πλακέτας προς πλακέτα 0.5mm Pitch BTB Αρσενικό-Θηλυκό Ζεύγος Ύψος Σύζευξης 3.0-4.5mm 10-100P για Έξυπνο Τηλέφωνο & Ιατρική PCB
Κύρια Σημεία Προϊόντος
✅ Τυφλή Σύζευξη & Αυτόματη Ευθυγράμμιση Σχεδιασμός Αντι-Αποευθυγράμμισης: Ενσωματωμένοι οδηγοί για την απορρόφηση της ανοχής συναρμολόγησης PCB, αποφυγή ζημιάς ακίδων κατά την τυφλή συναρμολόγηση.
✅ Ακεραιότητα Σήματος Υψηλής Ταχύτητας: Βελτιστοποιημένη γεωμετρία επαφής για σταθερή μετάδοση υψηλής ταχύτητας, χαμηλή διασταυρούμενη παρεμβολή για συμπαγείς ιατρικές & κινητές στοίβες PCB.
✅ Ευέλικτο Ύψος Σύζευξης: Επιλογές στοίβας 3.0–4.5mm, που καλύπτουν τις περισσότερες απαιτήσεις κενού PCB έξυπνων τηλεφώνων και ιατρικών συσκευών.
✅ Λεπτό Βήμα 0.5mm, 10~100 Θέσεις: Ευρύ εύρος αριθμού ακίδων για συμπαγή διασύνδεση PCB χαμηλού έως μεσαίου I/O.
✅ Συσκευασία SMD Tape & Reel: Άμεσα συμβατό με αυτόματες μηχανές pick & place.
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφή |
| Ηλεκτρικά |
Βήμα |
0.5 mm |
| Αριθμός Ακίδων |
10 ~ 100 P |
| Ύψος Σύζευξης |
3.0 / 3.5 / 4.0 / 4.5 mm |
| Ονομαστικό Ρεύμα |
0.5 A ανά ακίδα σήματος |
| Ονομαστική Τάση |
50 V DC |
| Αντίσταση Επαφής |
≤ 30 mΩ |
| Αντίσταση Μόνωσης |
≥ 500 MΩ |
| Τάση Αντοχής |
200 V AC, 1 λεπτό χωρίς βλάβη |
| Μηχανικά |
Κύκλοι Σύζευξης |
≥ 500 κύκλοι |
| Θερμοκρασία Λειτουργίας |
-40°C ~ +85°C |
| Δύναμη Σύζευξης / Αποσύζευξης |
Χαμηλή δύναμη εισαγωγής, ακουστική ανάδραση καθίσματος |
| Υλικό & Επιμετάλλωση |
Υλικό Επαφής |
Φωσφορικός Χαλκός |
| Επιμετάλλωση Επαφής |
Περιοχή σύζευξης: Επιμετάλλωση χρυσού; Ουρά συγκόλλησης: Επιμετάλλωση κασσίτερου, φράγμα Ni |
| Περίβλημα |
LCP / UL94-V0 Ρητίνη Υψηλής Θερμοκρασίας |
| Περιβάλλον & Συγκόλληση |
RoHS & Χωρίς Αλογόνα |
Συμβατό |
| Προφίλ Αναρροής |
Μέγιστο 260°C, παραμονή 30 δευτ., συμβατό με αναρροή χωρίς μόλυβδο |
| Συγκόλληση με το χέρι |
≤350°C, ≤3s, αποφύγετε την άμεση επαφή στο πλαστικό περίβλημα |
Διασταυρούμενη Αναφορά / Εναλλακτική
Εναλλακτική λύση άμεσης αντικατάστασης συμβατή με το αποτύπωμα PCB για τη σειρά Molex SlimStack, JAE, Hirose 0.5mm fine pitch BTB.
- Ίδιο αποτύπωμα PCB, δεν απαιτείται σημαντική επανασχεδίαση PCB για αντικατάσταση.
- Ο βελτιωμένος οδηγός αυτόματης ευθυγράμμισης βελτιώνει την απόδοση έναντι της τυπικής σειράς OEM κατά τη διάρκεια της αυτοματοποιημένης συναρμολόγησης.
Σημείωση: Επαληθεύστε τον ακριβή αριθμό ακίδων & το ύψος στοίβας πριν την οριστικοποίηση της διάταξης.
Χαρακτηριστικό Προϊόντος
- Ενσωματωμένοι οδηγοί αντι-αντίστροφης & τυφλής σύζευξης αποτρέπουν την αντίστροφη εισαγωγή και την κάμψη ακίδων κατά τη χειροκίνητη/ρομποτική συναρμολόγηση.

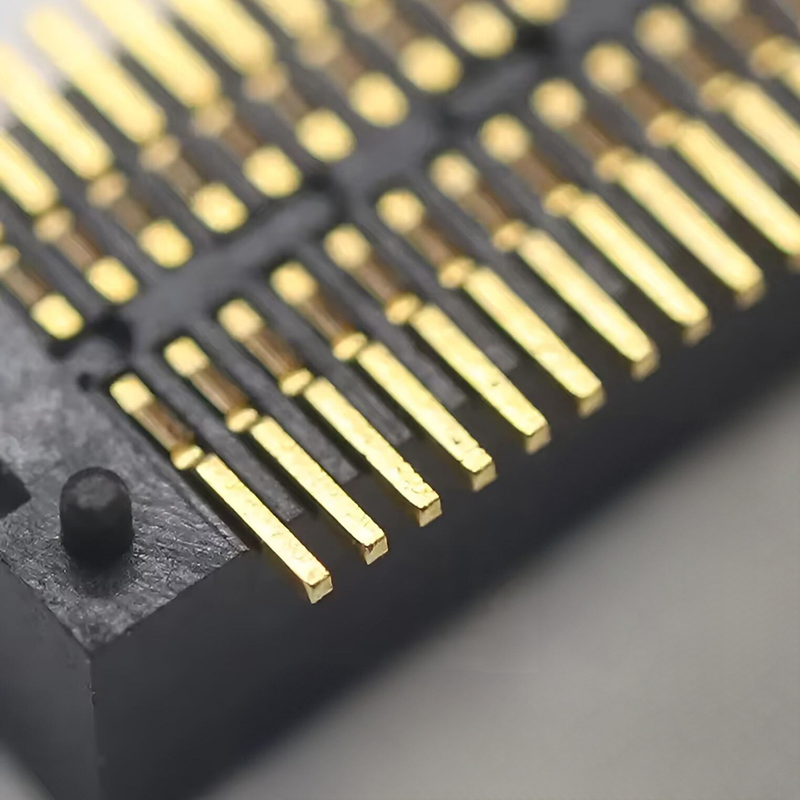

- Δομή διπλής δέσμης επαφής, διατηρεί σταθερή αντίσταση επαφής υπό κραδασμούς & θερμικούς κύκλους.
- Το περίβλημα LCP υψηλής θερμοκρασίας αντέχει στην αναρροή SMT χωρίς μόλυβδο χωρίς παραμόρφωση.
- Συμπαγής κάθετη στοίβαξη, εξοικονομεί χώρο PCB για φορητές ιατρικές & κινητές συσκευές.
- Διαθέσιμο σε πολλαπλά ύψη σύζευξης και αριθμούς ακίδων, ευέλικτο για διαφορετικά κενά στοιβασμένων PCB.
Πλεονεκτήματα Προϊόντος
- Ανθεκτικότητα στην Ανοχή Συναρμολόγησης: Η αυτόματη ευθυγράμμιση απορροφά μικρές αποκλίσεις θέσης, μειώνοντας το ποσοστό απορριμμάτων συναρμολόγησης για μαζική παραγωγή ιατρικών και έξυπνων τηλεφώνων.
- Συνεπής Απόδοση Υψηλής Ταχύτητας: Η συντονισμένη δομή επαφής διατηρεί την ακεραιότητα σήματος για σειριακές συνδέσεις υψηλής ταχύτητας σε συμπαγή στοιβασμένα PCB.
- Επιλογή Συμμόρφωσης Ιατρικής Βαθμίδας: RoHS, χωρίς αλογόνα, καθαρή κατασκευή διαθέσιμη για έργα ιατρικού εξοπλισμού.
- Πλήρης Συσκευασία Ταινίας Reel SMT: Έτοιμο για τη γραμμή αυτόματης τοποθέτησης, δεν απαιτείται επανασυσκευασία.
- Γρήγορο Δείγμα & Προσαρμογή: Γρήγορα δείγματα μηχανικής, προσαρμοσμένος αριθμός ακίδων/ύψος στοίβας διαθέσιμος κατόπιν αιτήματος.
Εφαρμογή
- Στοίβαξη εσωτερικών PCB έξυπνων τηλεφώνων
- Φορητές ιατρικές συσκευές: μόνιτορ ασθενών, φορητά διαγνωστικά όργανα
- Φορητές ηλεκτρονικές συσκευές
- Συμπαγείς μονάδες IoT
- Φορητές ηλεκτρονικές συσκευές ευρείας κατανάλωσης
Συσκευασία
Ταινία & Τροχός (Συσκευασία τροχού): Τυπική συσκευασία τροχού για μηχανή τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευασία. Η υπηρεσία κοπής ταινίας είναι διαθέσιμη για πρωτότυπα μικρών παρτίδων.
Χρόνος Παράδοσης
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
Πιστοποίηση Εργοστασίου & Προσαρμοσμένη Υπηρεσία
- Πιστοποιήσεις: ISO9001, RoHS, REACH συμβατό
- Πολιτική Δειγμάτων: Δωρεάν δείγματα υποστηρίζονται, γρήγορος χρόνος παράδοσης δειγμάτων
- MOQ: Χαμηλό MOQ για τυπικά εξαρτήματα. MOQ προσαρμοσμένων διαμορφώσεων κατόπιν αξιολόγησης
- Προσαρμοσμένη δυνατότητα: Προσαρμοσμένος αριθμός ακίδων, ύψος στοίβας σύζευξης, πάχος επιμετάλλωσης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιό σας/προδιαγραφή.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε πρώτα το πραγματικό κενό στοίβας του PCB σας και επιλέξτε το αντίστοιχο ύψος σύζευξης (3.0–4.5mm).
- Επικυρώστε τον αριθμό ακίδων και ορίστε τις ακίδες σήματος/τροφοδοσίας πριν από τη διάταξη του PCB.
- Χρησιμοποιήστε την έκδοση τυφλής σύζευξης εάν η διαδικασία συναρμολόγησής σας περιλαμβάνει ρομποτική στοίβαξη ή περιορισμένη οπτική πρόσβαση.
- Για ιατρικά έργα, καθορίστε υλικό ιατρικής ποιότητας και πλήρες πιστοποιητικό υλικού στο στάδιο του δείγματος.
- Η συσκευασία τροχού είναι η προεπιλογή για μαζικές παραγγελίες. Ενημερώστε μας εκ των προτέρων εάν απαιτείται συσκευασία σε σακούλα.
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρές συσκευασίες, στείλτε τις με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλες συσκευασίες, μπορούμε να τις στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. Οι IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια προδιαγραφή και τιμοκατάλογο.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας πριν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. Μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
