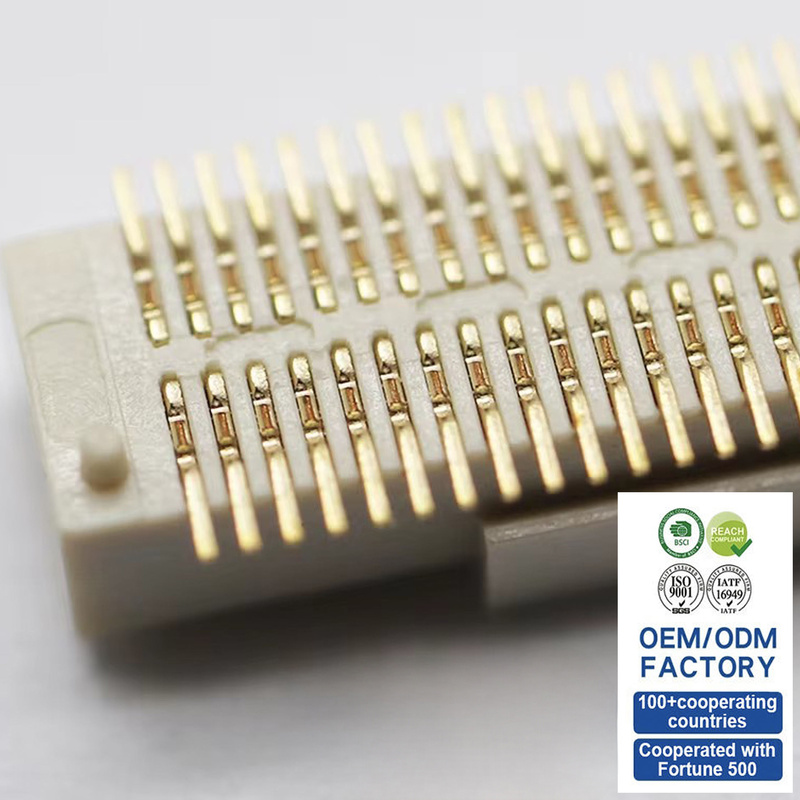

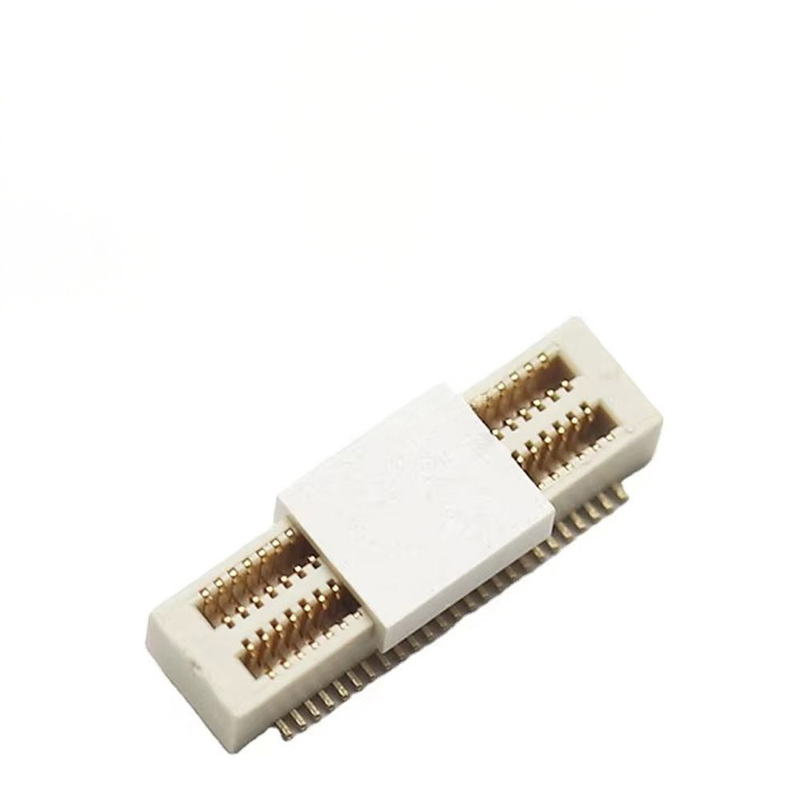

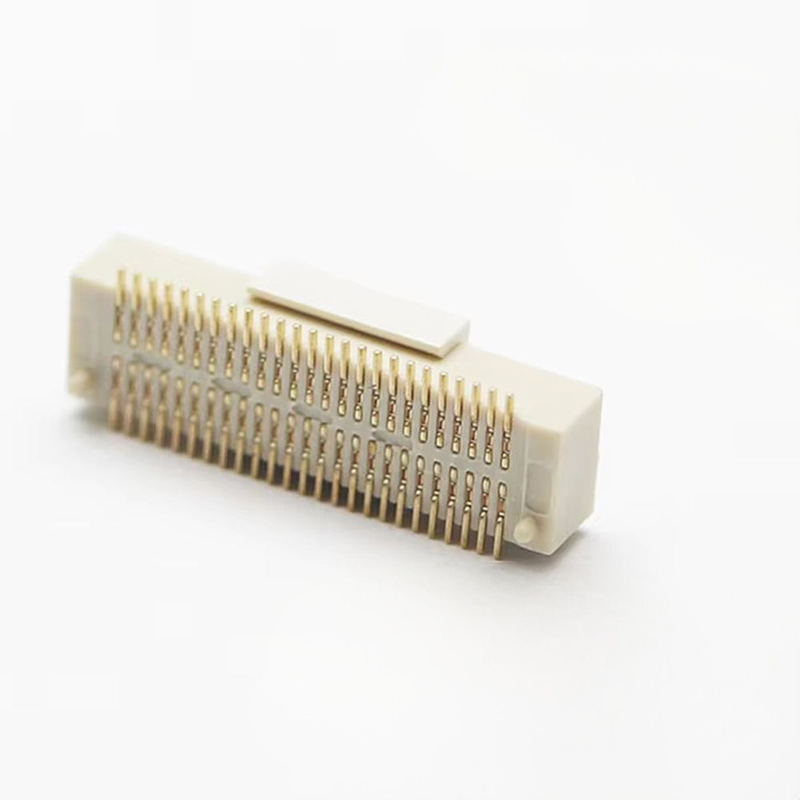

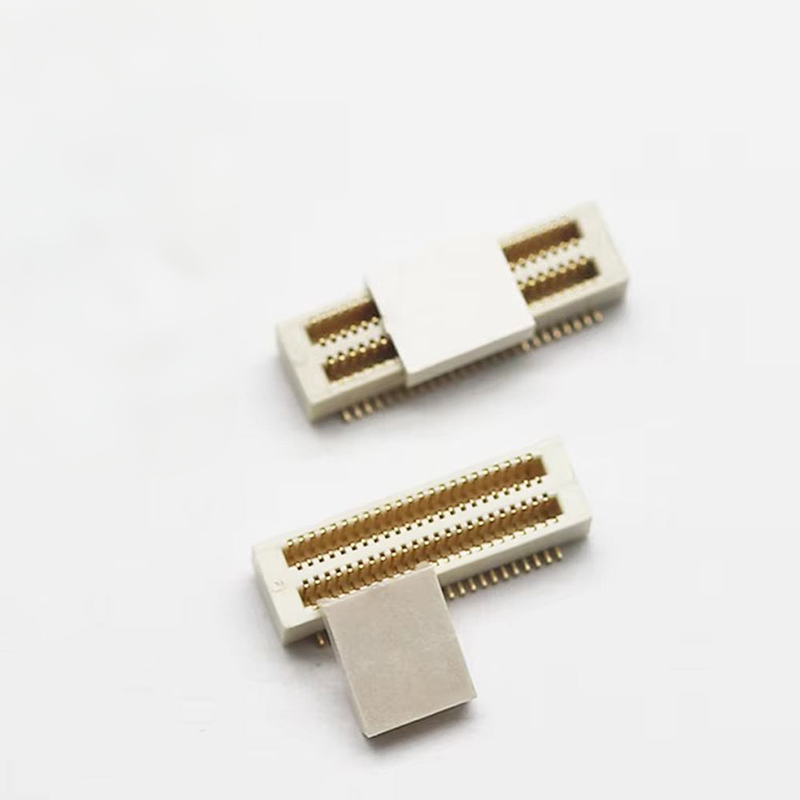

0.5mm Pitch Board-to-Board Connector BTB αρσενικό θηλυκό δεξιά γωνία πλευρική είσοδος SMT επικεφαλίδα για smartphone & drone PCB
Σημαντικά σημεία του προϊόντος
✅Σκοπός είναι να διατηρηθεί η ισορροπία μεταξύ των διαφόρων πτυχών του συστήματος.Ενσωματωμένο καθοδηγητικό αφεντικό για την απορρόφηση της ανοχής συναρμολόγησης, την αποφυγή βλάβης πινών κατά τη χειροκίνητη / αυτόματη σύνδεση και την αύξηση της απόδοσης συναρμολόγησης SMT.
✅Δυναμικό σήματος υψηλής ταχύτητας:Βελτιωμένη αντίσταση και χαμηλή δομή διασύνδεσης, σταθερή μετάδοση για διαφορικά σήματα υψηλής ταχύτητας για την στοίβαση PCB κινητών και drones.
✅Ελεγχόμενο ύψος ζευγαρώματος:Ακριβώς καθορισμένη απόσταση απομόνωσης των PCB, συνεπής διαχωρισμός της πλακέτας για θερμική διάταξη και μηχανικό σχεδιασμό περιβλήματος.
✅ Πλευρική είσοδος με δεξιά γωνίαΕΜΤΠλευρική σύνδεση, οριζόντια σύνδεση PCB, εξοικονομεί κάθετο χώρο για λεπτές φορητές συσκευές.
Περιγραφή του προϊόντος
| Κατηγορία |
Άρθρο |
Προδιαγραφές |
| Ηλεκτρική |
Πύργος |
0.5 mm |
| Κατηγοριοποιημένο ρεύμα |
0.5 A ανά καρφί |
| Διορισμένη τάση |
60 V συνεχής |
| Αντίσταση επαφής |
≤ 60 mΩ |
| Αντίσταση μόνωσης |
≥ 1000 MΩ @ 250 VDC |
| Αντιστέκεται στην τάση |
500 V AC, 1 λεπτό |
| Μηχανικές |
Κύκλοι ζευγαρώσεως |
≥ 50 κύκλοι |
| Υψόμετρο ζευγαρώματος |
Προσαρμοσμένο σταθερό ύψος στοίβωσης |
| Κατεύθυνση ζευγαρώματος |
Κατευθεία γωνία, πλευρική είσοδος |
| Τύπος τοποθέτησης |
Επεξεργαστική επιφάνεια |
| Υλικό και επικάλυψη |
Υλικό επαφής |
Φωσφόρος Χάλκινος |
| Επικάλυψη επαφής |
Επιλεκτική επιχρυσωμένη επικάλυψη της περιοχής ζευγαρώσεως· φραγμός νικελίου· ουρά συγκόλλησης: Χλωρίδιο χωρίς μόλυβδο |
| Διαμονή |
Επικαιρότητα: |
| Περιβάλλον |
Εργασιακή θερμοκρασία |
-40°C ~ +85°C |
| Συμμόρφωση |
RoHS, REACH |
| Οδηγός συγκόλλησης |
Προφίλ ανατροφοδότησης |
Τυπική SMT χωρίς μόλυβδο, μέγιστη θερμοκρασία ≤ 260°C |
Διασταυρούμενη αναφορά / Εναλλακτική
Ακριβής εναλλακτική λύση συμβατή με το Molex, JAE, Hirose, TE 0.5mm σειρά BTB με πλευρική είσοδο με δεξιά γωνία.
Σημείωση: Ελέγξτε τον αριθμό των καρφίτσες, το ύψος ζεύξης και τις προδιαγραφές επικάλυψης πριν από την αντικατάσταση της συσκευής.
Χαρακτηριστικό του προϊόντος
- Αντι-αντικειμενικό κλειδί + αυτοαποστολή καθοδήγησης για τυφλό ζευγάρωμα, εμποδίζει την αντίστροφη εισαγωγή.
- Το LCP στερέωμα υψηλής θερμοκρασίας, αντέχει την ελεύθερη από μόλυβδο SMT επανείσοδο χωρίς παραμόρφωση.
- Δύο δομές επαφής ελαστικών, σταθερή αντίσταση επαφής υπό δονήσεις (drone / συσκευή χειρός).
- Πλευρική δομή δεξιάς γωνίας, οριζόντια διασύνδεση PCB, λεπτή διάταξη περίβλησης.
- Διαθέσιμο σε πολλαπλές αριθμούς καρφίτσες, προσαρμόσιμο ύψος και πάχος χρυσοπλαστικής.
Πλεονεκτήματα του προϊόντος
- Ανεπάρκεια συναρμολόγησης: Η αυτοαρρίθμιση μειώνει το ποσοστό αποτυχίας της επιλογής και της τοποθέτησης και του ζευγαρώματος.
- Ετοιμασμένοι για ταχύτητα: Χαμηλή γεωμετρία επαφής διασταύρωσης, κατάλληλη για κινητή και μη επανδρωμένη υψηλής ταχύτητας διαδρομή σήματος.
- Αντικατάσταση: Συνδυασμός με τα διεθνή εμπορικά σήματα BTB, συντόμευση του κύκλου επανασχεδιασμού του έργου.
- Σταθερή απόδοση δονήσεων: Καλή δύναμη συγκράτησης, κατάλληλη για περιβάλλον δονήσεων αεροσκαφών.
- Πλήρης συσκευασία κυλίνδρων SMT: Ενεργοποιείται απευθείας με αυτόματο μηχανισμό επιλογής και τοποθέτησης SMT.
Εφαρμογή
Εσωτερική στοίβαση PCB σε smartphone, FPV / Consumer Drone control board, φορητές έξυπνες συσκευές, συμπαγές IoT μονάδες, χειροκίνητα ηλεκτρονικά.
Συσκευή
Τεκέ & τροχό (συσκευή τροχό):Τεχνική συσκευασία με κυλίνδρους για τη μηχανή επιλογής και τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευή.
Χρονοδιάγραμμα
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση και την ποσότητα παραγγελίας
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
- Πιστοποιητικά: συμμόρφωση με τα πρότυπα ISO9001, RoHS, REACH
- Πολιτική δειγματοληψίας: Υποστήριξη δωρεάν δειγμάτων, ταχεία ανταπόκριση δειγμάτων
- MOQ: Μικρή MOQ για τα τυποποιημένα εξαρτήματα, προσαρμοσμένες διαμορφώσεις MOQ μετά την αξιολόγηση
- Προσαρμοσμένες δυνατότητες: Προσαρμοσμένος αριθμός καρφίτσες, ύψος στοιβάζοντας, πάχος επικάλυψης, μηχανική τροποποίηση, ειδική συσκευασία σύμφωνα με το σχέδιο / προδιαγραφή σας.
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε τον αριθμό των πινών, απαιτείται ύψος ζευγαρώματος, ορθογώνια πλευρά εισόδου.
- Ορίστε το πάχος της χρυσωπικής επικάλυψης με βάση τις απαιτήσεις ταχύτητας και διάρκειας ζωής του σήματος.
- Ελέγξτε τις απαιτήσεις λειτουργικής θερμοκρασίας και δονήσεων για το μη επανδρωμένο αεροσκάφος / την συσκευή χειρός.
- Ελέγξτε το αποτύπωμα PCB με το σχέδιο μας πριν παγώσει η διάταξη.
- Ζητήστε δωρεάν δείγματα για τη συναρμολόγηση SMT και τη δοκιμή ακεραιότητας σήματος.
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
