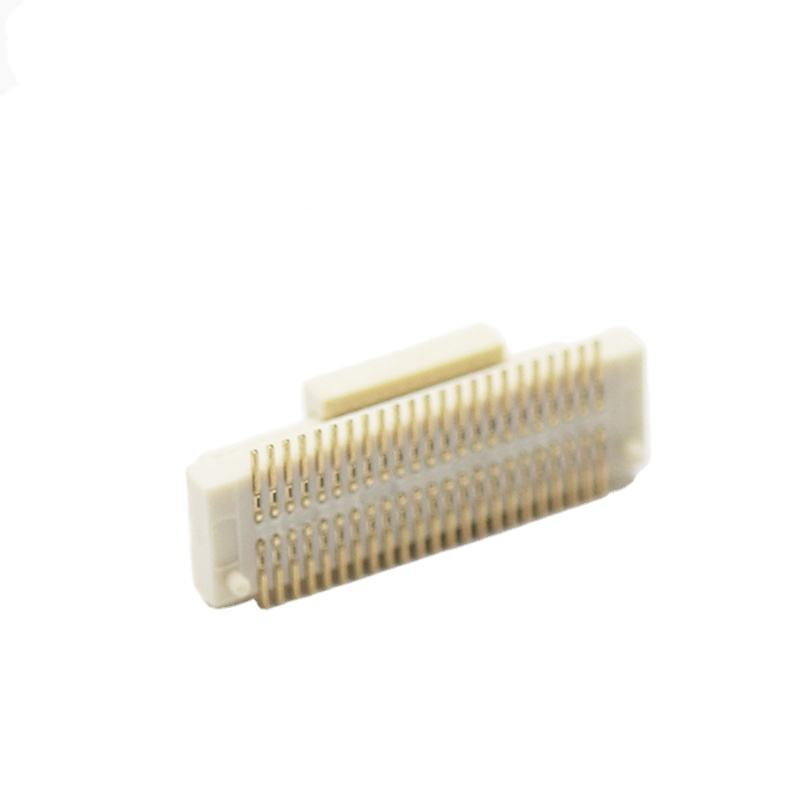

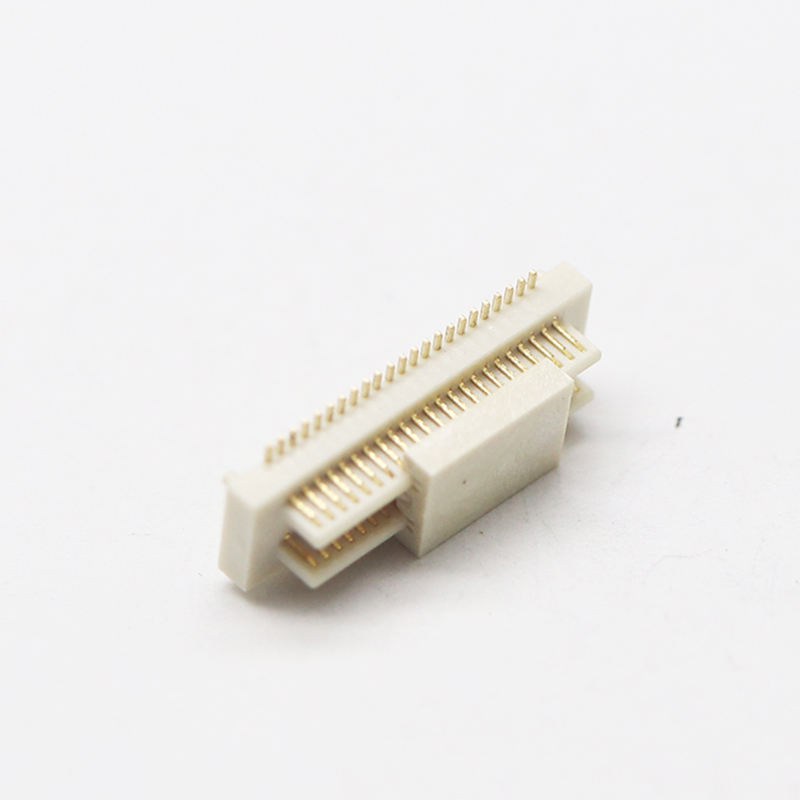

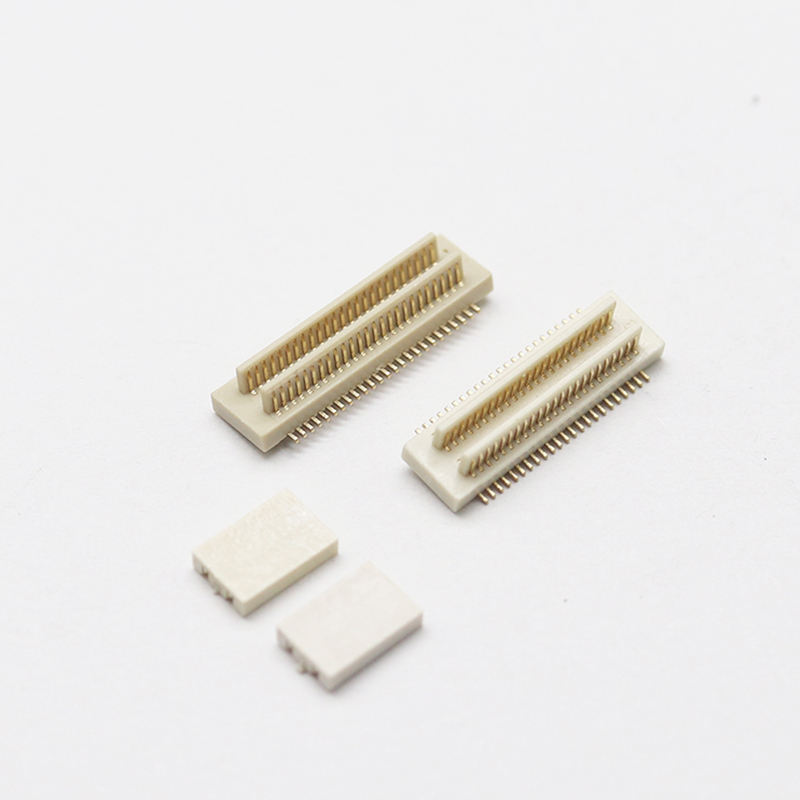

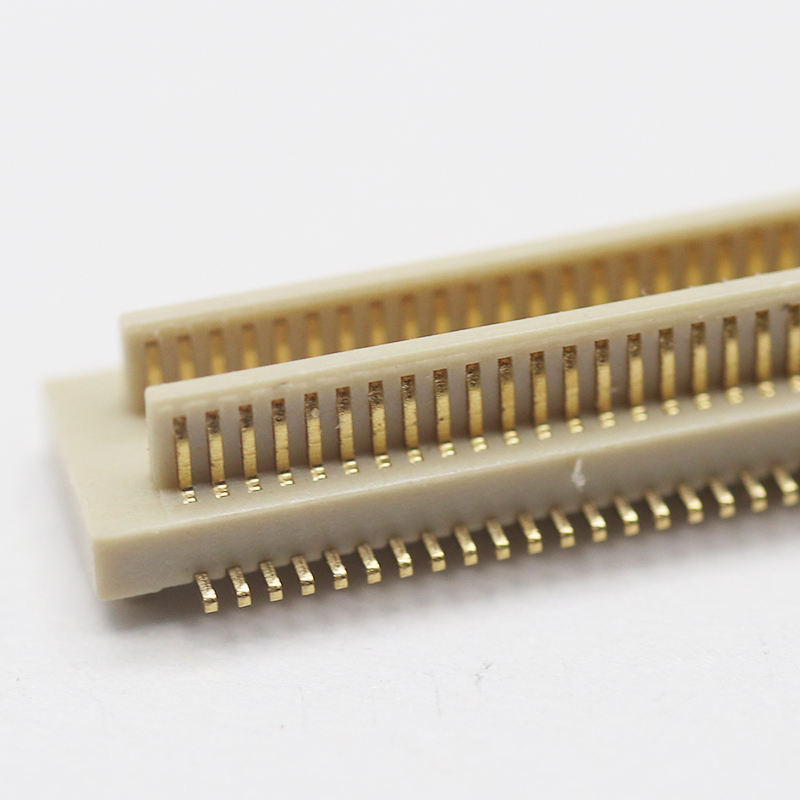

Προσαρμόσιμος σύνδεσμος Board-to-Board 0.8mm Pitch 40p 2*20p Αρσενικός Σύνδεσμος SMT Mating Stack Height PCB Header Connector
Κύρια Χαρακτηριστικά Προϊόντος
- Τυφλή Σύνδεση / Αυτοευθυγράμμιση & Σχεδιασμός Αντι-Αντίστροφου Κλειδιού: Ενσωματωμένες νευρώσεις καθοδήγησης & εγκοπή ασφαλείας, απορροφά την απόκλιση συναρμολόγησης, αποτρέπει την εισαγωγή λανθασμένης πολικότητας. επιτρέπει τυφλή σύνδεση κατά την αυτοματοποιημένη στοίβαξη PCB, μειώνει τα απορρίμματα συναρμολόγησης.
- Ακεραιότητα Σήματος Υψηλής Ταχύτητας: Βελτιστοποιημένη γεωμετρία επαφής, ελεγχόμενη διαφορική αντίσταση, υποστηρίζει μετάδοση σειριακού σήματος υψηλής ταχύτητας για μονάδες οθόνης, αισθητήρων και συμπαγούς υπολογιστικής ισχύος.
- Καθορισμένο Ύψος Στοίβαξης Συνδεδεμένων Εξαρτημάτων: Σταθερό ύψος στοίβαξης μετά τη σύνδεση, ακριβής έλεγχος του κενού PCB, σταθερές μηχανικές διαστάσεις για σχεδιασμό στοιβασμένων πλακετών.
- Διάταξη 2*20p 0.8mm Pitch Διπλής Σειράς: 40 θέσεις υψηλής πυκνότητας, αρσενικό header SMT, συμπαγές αποτύπωμα για εξοικονόμηση χώρου PCB.
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφή |
| Ηλεκτρική Απόδοση |
Ονομαστικό Ρεύμα |
0.5A ανά επαφή |
|
Ονομαστική Τάση |
100V DC |
|
Αντίσταση Επαφής |
≤20mΩ |
|
Αντίσταση Μόνωσης |
≥500MΩ @500V DC |
|
Διηλεκτρική Τάση Αντοχής |
500V AC, 1 λεπτό, χωρίς βλάβη |
| Μηχανική Απόδοση |
Pitch |
0.8mm |
|
Αριθμός Pin |
40p, 2*20p διπλής σειράς |
|
Κύκλοι Σύνδεσης |
50 κύκλοι τουλάχιστον |
|
Ύψος Στοίβαξης Συνδεδεμένων Εξαρτημάτων |
Προσαρμοσμένο ύψος σύνδεσης |
|
Δύναμη Σύνδεσης / Αποσύνδεσης |
Χαμηλή δύναμη εισαγωγής, σταθερή δύναμη συγκράτησης |
| Υλικό & Επιμετάλλωση |
Περίβλημα |
Θερμοπλαστικό υψηλής θερμοκρασίας, UL94 V-0 |
|
Υλικό Επαφής |
Φωσφορικός χαλκός / Κράμα χαλκού |
|
Επιμετάλλωση Επαφής |
Επιλεκτική επιχρύσωση στην περιοχή σύνδεσης, υπόστρωμα νικελίου. Επιμετάλλωση κασσίτερου στην ουρά συγκόλλησης. |
| Περιβάλλον |
Θερμοκρασία Λειτουργίας |
-40℃ ~ +85℃ |
|
Συμμόρφωση |
RoHS, REACH |
| Οδηγός Συγκόλλησης |
Τύπος Τοποθέτησης |
Επιφανειακή Τοποθέτηση SMT |
|
Προφίλ Αναρροής |
Αναρροή χωρίς Pb, μέγιστη θερμοκρασία ≤260℃, χρόνος παραμονής στην κορυφή ≤30s |
|
Συγκόλληση με το χέρι |
Μέγιστο 350℃, ≤5s ανά pin |
Διασταυρούμενη Αναφορά / Εναλλακτική
Άμεση εναλλακτική για ισοδύναμες σειρές αρσενικών headers 0.8mm pitch 40pin BTB από Molex, JAE, Hirose, ACES.
- Ίδιο αποτύπωμα, ανάθεση pin και ύψος στοίβαξης με τη σειρά αναφοράς μετά από επιβεβαίωση.
- Η ομάδα μηχανικών μας μπορεί να επαληθεύσει τη συμβατότητα του αποτυπώματος PCB και να παρέχει ένα σχέδιο διαστάσεων για τον έλεγχο της διάταξής σας.
- Δεν απαιτείται σημαντική επανασχεδίαση PCB για αντικατάσταση. Χαμηλότερος χρόνος παράδοσης και συνολικό κόστος σε σύγκριση με εισαγόμενα εξαρτήματα.
Χαρακτηριστικό Προϊόντος
- Αρσενικό header SMT, διπλής σειράς 2×20p, λεπτό pitch 0.8mm.
- Κλειδί ασφαλείας κατά ψευδούς εισαγωγής + οδηγός αυτοευθυγράμμισης για τυφλή σύνδεση, αποτρέπει ζημιά στα pin κατά τη συναρμολόγηση.
- Περίβλημα υψηλής θερμοκρασίας, σταθερό μετά από αναρροή συγκόλλησης, χωρίς παραμόρφωση.
- Επιλεκτική επιχρύσωση για αξιόπιστη επαφή και αντίσταση στην οξείδωση.
- Σταθερό ύψος στοίβαξης, καλή μηχανική σταθερότητα υπό δονήσεις & κραδασμούς.
- Προσαρμόσιμο: ρύθμιση ύψους σύνδεσης, πάχους χρυσού, χρώματος περιβλήματος, προσθήκη πείρων στήριξης.
Πλεονεκτήματα Προϊόντος
- Φιλικό προς τη Συναρμολόγηση: Οι οδηγοί αυτοευθυγράμμισης ανέχονται μικρές αποκλίσεις της πλακέτας, μειώνοντας το ποσοστό αποτυχίας χειροκίνητης/αυτοματοποιημένης σύνδεσης.
- Υψηλή Αξιοπιστία Σήματος: Η συντονισμένη δομή επαφής διατηρεί την ακεραιότητα του σήματος για διεπαφές υψηλής ταχύτητας.
- Έτοιμο για SMT: Συσκευασία Tape & Reel για άμεση τοποθέτηση με μηχανή pick-and-place στην υπάρχουσα γραμμή SMT.
- Σταθερότητα Κόστους & Εφοδιασμού: Τοπικό εργοστάσιο ακριβείας, μικρότερος χρόνος παράδοσης από ξένες μάρκες. Δωρεάν δείγματα για επικύρωση.
- Μηχανική Υποστήριξη: Διαθέσιμα φύλλα δεδομένων, αρχεία 2D/3D STEP, προτάσεις αποτυπώματος για τον σχεδιασμό του υλικού σας.
Εφαρμογή
- Σύνδεση μονάδας οθόνης, πλακέτας αισθητήρα κάμερας
- Πλακέτα ελέγχου IoT, φορητά ηλεκτρονικά
- Συμπαγείς μονάδες PCB ιατρικής χρήσης
- Φορητές συσκευές βιομηχανικής χρήσης, τερματικά POS
- Υπο-πλακέτα αισθητήρα ρομποτικής, στοιβασμένες συναρμολογήσεις PCB
- Μονάδες μικρού παράγοντα επικοινωνίας
Συσκευασία
Tape & Reel (Συσκευασία σε καρούλι): Τυπική συσκευασία σε καρούλι για μηχανή pick-and-place SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευασία. Διατίθεται υπηρεσία κοπής ταινίας για πρωτότυπα μικρής παρτίδας.
Χρόνος Παράδοσης
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
Πιστοποίηση Εργοστασίου & Υπηρεσία Προσαρμογής
- Πιστοποιήσεις: ISO9001, RoHS, REACH compliant
- Διαθέσιμη προσαρμογή: Τροποποίηση ύψους στοίβαξης σύνδεσης, πάχος επιμετάλλωσης, πείροι στήριξης, χρώμα περιβλήματος, αλλαγή αριθμού pin, σήμανση OEM.
- Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων, γρήγορη παραγωγή δειγμάτων.
- MOQ: Χαμηλό MOQ για τυπικά είδη. Το MOQ για προσαρμοσμένα εργαλεία θα επιβεβαιωθεί από τη μηχανική ομάδα.
- Παρέχουμε προ-πωλησιακή μηχανική ανασκόπηση, επικύρωση σχεδίων και αναφορά δοκιμών αξιοπιστίας κατόπιν αιτήματος.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε πρώτα το απαιτούμενο ύψος στοίβαξης σύνδεσης. Αυτή είναι η κρίσιμη διάσταση για το κενό του στοιβασμένου PCB.
- Επαληθεύστε τη σειρά του συνδετικού ζεύγους (θηλυκός υποδοχέας). Στείλτε τον αριθμό εξαρτήματος του θηλυκού για έλεγχο συμβατότητας.
- Ορίστε το πάχος της επιχρύσωσης με βάση το περιβάλλον εργασίας σας: παχύτερος χρυσός για εξοπλισμό με υψηλές δονήσεις / μεγάλης διάρκειας ζωής.
- Επιβεβαιώστε τη συσκευασία: Καρούλι για μαζική παραγωγή SMT, μόνο δίσκος για πρωτότυπα μικρής παρτίδας.
- Υποβάλετε το σχέδιο διάταξης PCB ή το τρισδιάστατο μοντέλο. Ο μηχανικός μας μπορεί να ελέγξει παρεμβολές και κενά σύνδεσης πριν κάνετε μια παραγγελία.
- Πάντα να εκτελείτε ηλεκτρική επικύρωση & επικύρωση σύνδεσης με δωρεάν δείγματα πριν από τη μαζική παραγωγή.
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τη λίστα τιμών όλων των προϊόντων σας. Έχετε λίστα τιμών;
Α: Δεν έχουμε λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας πριν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
