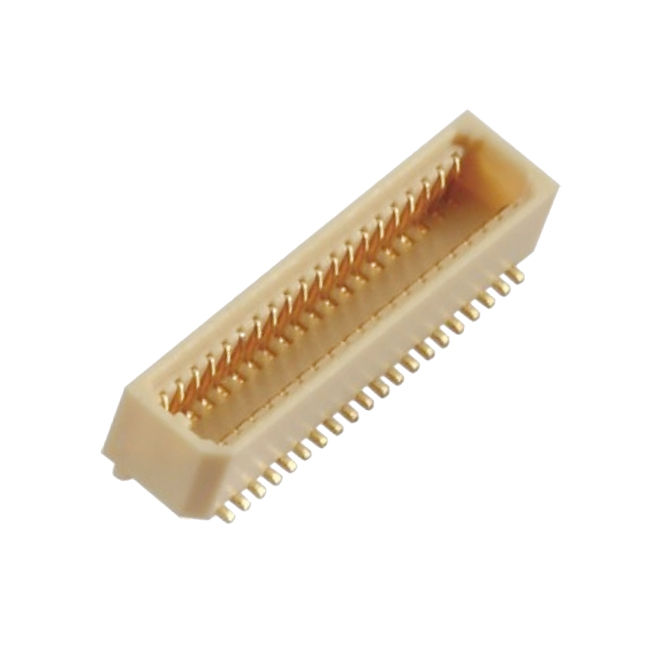

BTB 0.8mm Pitch 40PIN SMT Hirose Replacement Electrical Female Socket Connector
Χαρακτηριστικά Προϊόντος
✅ Σύνδεση με Τυφλό Σύστημα & Αυτόματη Ευθυγράμμιση Σχεδιασμός Αντι-Αποευθυγράμμισης: Ενσωματωμένο οδηγό άξονα απορροφά την απόκλιση συναρμολόγησης, αποτρέπει ζημιά ακίδων κατά τη χειροκίνητη/αυτοματοποιημένη σύνδεση, μειώνει το ποσοστό επανεπεξεργασίας PCB
✅ Υψηλής Ταχύτητας Ακεραιότητα Σήματος: Βελτιστοποιημένος έλεγχος σύνθετης αντίστασης, σταθερή μετάδοση υψηλής ταχύτητας για γραμμές σήματος
✅ Σταθερό Ύψος Σύνδεσης: Ακριβής έλεγχος ύψους στοίβαξης, σταθερή απόσταση πλακέτας για λεπτό μηχανικό σχεδιασμό προϊόντος
✅ 0.8mm λεπτό βήμα 40PIN υψηλής πυκνότητας, επιφανειακή στήριξη SMT, 0.5A ανά επαφή
✅ Άμεση αντικατάσταση Hirose: Συμβατό αποτύπωμα ακίδων, εναλλακτική λύση άμεσης αντικατάστασης χωρίς επανασχεδιασμό PCB
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφή |
| Ηλεκτρικά |
Ονομαστικό Ρεύμα |
0.5A ανά επαφή |
|
Ονομαστική Τάση |
50V AC/DC |
|
Αντίσταση Επαφής |
≤50mΩ |
|
Αντίσταση Μόνωσης |
≥1000MΩ @100VDC |
|
Αντοχή σε Τάση |
100V AC, 1min χωρίς βλάβη |
| Μηχανικά |
Βήμα |
0.8mm |
|
Αριθμός Ακίδων |
40PIN, Θηλυκή Υποδοχή |
|
Τύπος Στήριξης |
Επιφανειακή Στήριξη SMT |
|
Κύκλοι Σύνδεσης |
≥500 φορές |
|
Ύψος Σύνδεσης |
Διαθέσιμο κατά παραγγελία (προσδιορίστε το απαιτούμενο ύψος στοίβαξης) |
| Υλικό & Επιμετάλλωση |
Υλικό Επαφής |
Φωσφορικός Χαλκός |
|
Επιμετάλλωση Επαφής |
Χρυσός πάνω από Νικέλιο |
|
Υλικό Περιβλήματος |
LCP, UL94 V-0 |
| Περιβάλλον |
Θερμοκρασία Λειτουργίας |
-40℃ ~ +85℃ |
|
Συμμόρφωση |
RoHS, REACH SVHC |
| Οδηγός Συγκόλλησης |
Προφίλ Αναρροής |
Ακολουθήστε το J-STD-020, μέγιστη θερμοκρασία ≤260℃, μέγιστο 5s |
Διασταυρούμενη Αναφορά / Εναλλακτική
Άμεση αντικατάσταση για τη σειρά Hirose FX18 0.8mm pitch 40-pin BTB receptacle.
- Ίδιο αποτύπωμα PCB & ανάθεση ακίδων; δεν απαιτείται τροποποίηση διάταξης PCB
- Συμβατό με το αυθεντικό θηλυκό της Hirose
- Οικονομική δεύτερη πηγή, λύνει το πρόβλημα μεγάλου χρόνου παράδοσης & κινδύνου έλλειψης εφοδιασμού
- Επίσης εναλλακτική λύση για συγκρίσιμες σειρές Molex / TE 0.8mm pitch 40P BTB
Χαρακτηριστικό Προϊόντος
- Αντι-ψεύτικη κλειδαριά + δομή οδηγού αυτόματης ευθυγράμμισης, υποστηρίζει τυφλή σύνδεση, αποτρέπει την αντίστροφη εισαγωγή & κάμψη ακίδων
- Η ελατηριωτή επαφή από φωσφορικό χαλκό διατηρεί σταθερή δύναμη επαφής μετά από επαναλαμβανόμενες συνδέσεις
- Περίβλημα LCP υψηλής θερμοκρασίας, αντέχει στη συγκόλληση αναρροής χωρίς μόλυβδο χωρίς παραμόρφωση
- Λεπτό βήμα 0.8mm, 40 ακίδων υψηλής πυκνότητας, εξοικονομεί χώρο PCB για συμπαγή ηλεκτρονικά
- Τερματικό SMT με επίπεδο μαξιλαράκι συγκόλλησης, εξαιρετική συγκολλησιμότητα για σταθερή επιλογή & τοποθέτηση
Πλεονεκτήματα Προϊόντος
- Σταθερότητα Εφοδιασμού: Άμεση παραγωγή εργοστασίου, χωρίς εμπόδιο MOQ για δείγματα, παράκαμψη μεγάλου χρόνου παράδοσης OEM
- Αποτύπωμα επαληθευμένο από μηχανικούς: Προ-ελεγμένη συμβατότητα, μείωση του κύκλου επικύρωσης
- Συνεπής έλεγχος επιμετάλλωσης: Ομοιόμορφο πάχος επιμετάλλωσης χρυσού, σταθερό σήμα & αντιδιαβρωτικό
- Έτοιμο για αυτοματοποίηση: Συσκευασία Tape & Reel για μηχανές επιλογής & τοποθέτησης SMT
- Προσαρμόσιμο: Ρύθμιση ύψους σύνδεσης, πάχους επιμετάλλωσης, αριθμού ακίδων ανάλογα με το έργο σας
Εφαρμογή
Μονάδες βιομηχανικού ελέγχου,
Έξυπνες συσκευές IoT,
φορητά όργανα,
ιατρικά ηλεκτρονικά,
μονάδες οθόνης,
βοηθητικά ηλεκτρονικά αυτοκινήτων,
λεπτές καταναλωτικές συσκευές,
στοίβαξη πλακετών πύλης επικοινωνίας PCBA
Συσκευασία
Tape & Reel (Συσκευασία Reel): Τυπική συσκευασία reel για μηχανή επιλογής & τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευασία. Διατίθεται υπηρεσία κοπής ταινίας για πρωτότυπα μικρής παρτίδας.
Χρόνος Παράδοσης
- Δείγμα παραγγελίας: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
Πιστοποίηση Εργοστασίου & Υπηρεσία Προσαρμογής
- Πιστοποιήσεις: ISO9001, RoHS, REACH compliant
- Διαθέσιμη προσαρμογή: Τροποποίηση ύψους στοίβαξης σύνδεσης, πάχος επιμετάλλωσης, πείροι τοποθέτησης, χρώμα περιβλήματος, αλλαγή αριθμού ακίδων, σήμανση OEM.
- Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων, γρήγορη παραγωγή δειγμάτων.
- MOQ: Χαμηλό MOQ για τυπικά είδη; το MOQ για προσαρμοσμένα εργαλεία θα επιβεβαιωθεί από τη μηχανική ομάδα.
- Παρέχουμε προ-πωλησιακή μηχανική ανασκόπηση, επικύρωση σχεδίων και αναφορά δοκιμής αξιοπιστίας κατόπιν αιτήματος.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε πρώτα το απαιτούμενο Ύψος Σύνδεσης; έχουμε πολλαπλές επιλογές ύψους στοίβαξης για τη σειρά 0.8mm 40P
- Επαληθεύστε το αποτύπωμα PCB έναντι του παρεχόμενου φύλλου δεδομένων μας πριν από την οριστικοποίηση της διάταξης
- Για εφαρμογές σημάτων υψηλής ταχύτητας, ζητήστε αναφορά δοκιμής σύνθετης αντίστασης
- Εάν το εξάρτημα σύνδεσής σας είναι ένα αυθεντικό θηλυκό της Hirose, επιβεβαιώστε τη συμβατότητα σύνδεσης πριν από τη μαζική δοκιμή
- Θερμοκρασία λειτουργίας >85℃ ή περιβάλλοντα με έντονη δόνηση, ενημερώστε μας για αναβάθμιση επαφής
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα; Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Εάν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρές συσκευασίες, στείλτε τις με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλες συσκευασίες, μπορούμε να τις στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζική μεταφορά), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθούμε αυστηρά το ISO9001. Οι IQC, OQC, IPQC και QA κατέχουν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τη λίστα τιμών όλων των προϊόντων σας. Έχετε λίστα τιμών;
Α: Δεν έχουμε λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας πριν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. Μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
