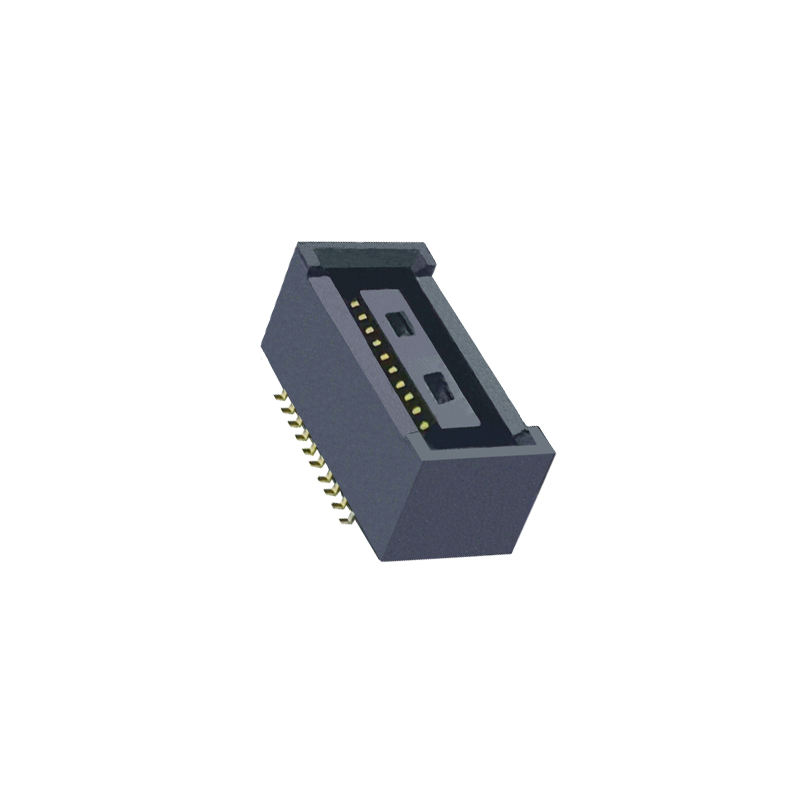

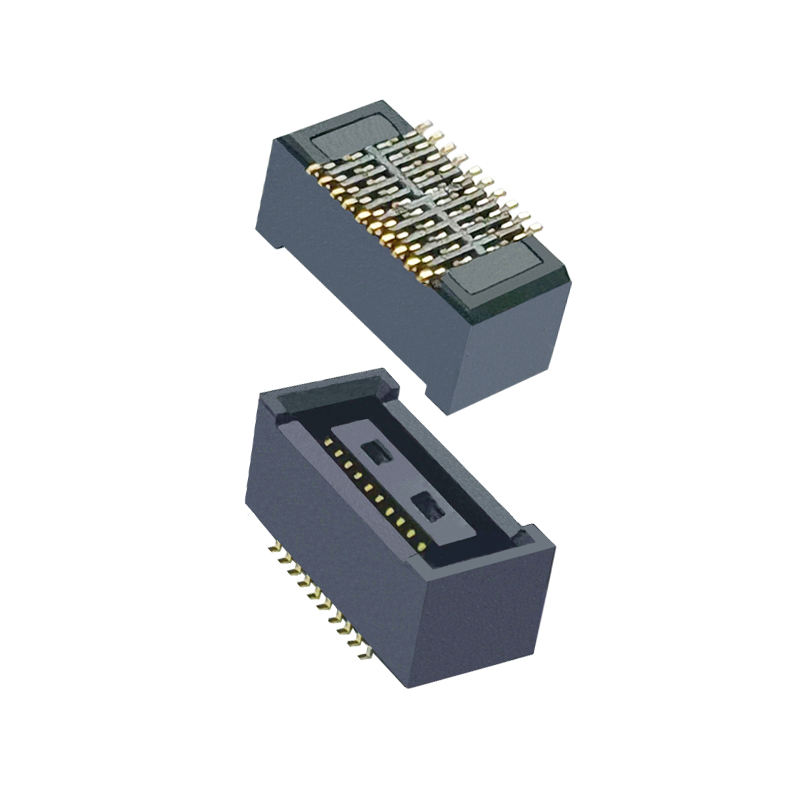

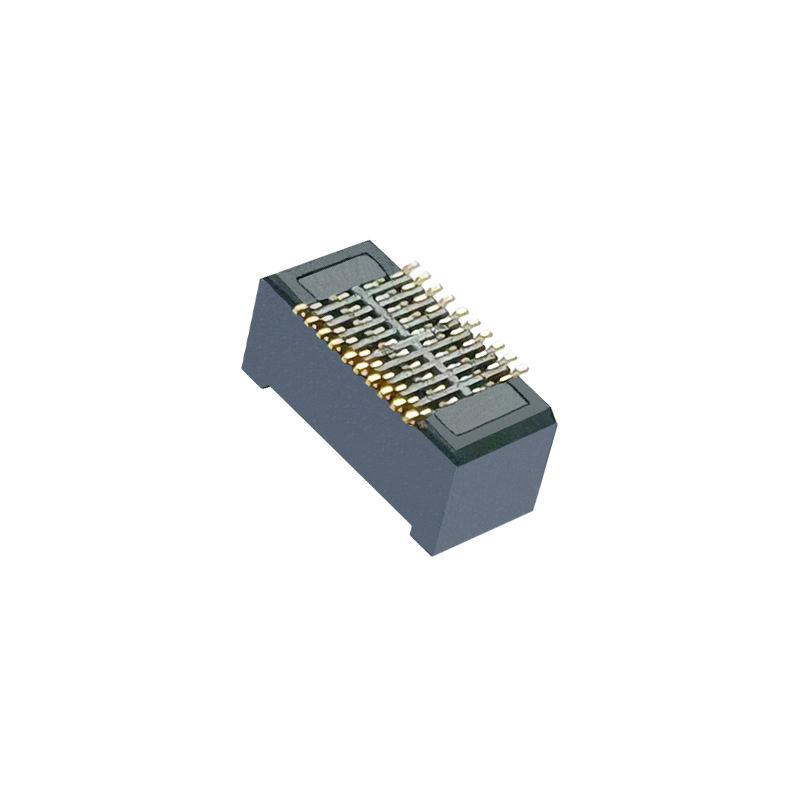

Σύνδεσμος Πλακέτας με Πλακέτα Συμβατός με DF40HC(4.0)-20DS-0.4 -0.4mm Pitch Διπλής Σειράς BTB Θηλυκός
Κύρια Χαρακτηριστικά Προϊόντος
✅ Τυφλή Σύζευξη & Αυτόματη Ευθυγράμμιση: Οι νευρώσεις καθοδήγησης παρέχουν ανοχή πλωτής κίνησης XY ±0.33mm, απορροφούν την απόκλιση συναρμολόγησης PCB, αποφεύγουν ζημιά στις ακίδες κατά την τυφλή σύνδεση
✅ Απόδοση Σήματος Υψηλής Ταχύτητας: Υποστηρίζει έως 20Gbps, πλήρως συμβατό με μετάδοση σήματος MIPI, USB3.1 Gen2, PCIe
✅ Σταθερό Ύψος Σύζευξης: 4.0mm: Ακριβής έλεγχος ύψους στοίβαξης για ελεγχόμενο κενό PCB, σταθερός μηχανικός σχεδιασμός πολλαπλών πλακετών
✅ Συσκευασία SMT Tape & Reel: Άμεσα συμβατό με αυτόματες μηχανές pick-and-place για μαζική παραγωγή
✅ Φράγμα Αντι-Συρροής Συγκόλλησης: Το νικελιωμένο φράγμα αποτρέπει τη συρροή συγκόλλησης στην περιοχή επαφής, βελτιώνει την απόδοση συγκόλλησης
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφή |
| Ηλεκτρικά |
Βήμα (Pitch) |
0.4 mm |
|
Αριθμός ακίδων / Σειρές |
20 ακίδες, διπλή σειρά |
|
Ονομαστικό Ρεύμα ανά Επαφή |
0.3 A |
|
Ονομαστική Τάση |
30 V DC |
|
Αντίσταση Επαφής |
≤30 mΩ |
|
Αντίσταση Μόνωσης |
≥500 MΩ @ 500V DC |
|
Αντοχή σε Τάση |
250V AC για 1 λεπτό |
| Μηχανικά |
Ύψος Σύζευξης |
4.0 mm |
|
Εύρος Αυτόματης Ευθυγράμμισης |
±0.33 mm Άξονας X / Y |
|
Κύκλοι Σύζευξης |
30 κύκλοι τουλάχιστον |
|
Τύπος Στήριξης |
Επιφανειακή στήριξη SMT |
| Υλικό & Επιμετάλλωση |
Περίβλημα |
LCP, UL94 V-0 |
|
Υλικό Επαφής |
Φωσφορούχος Χαλκός |
|
Επιμετάλλωση Περιοχής Σύζευξης |
Επιχρύσωση (0.2μm) πάνω σε νικελιωμένο φράγμα |
|
Επιμετάλλωση Ακροδέκτη |
Κασσίτερος πάνω σε νικέλιο |
| Περιβάλλον |
Θερμοκρασία Λειτουργίας |
-35℃ ~ +85℃ |
|
Συμμόρφωση |
RoHS, REACH |
| Οδηγός Συγκόλλησης |
Προφίλ Αναρροής |
Τυπική αναρροή SMT, μέγιστη θερμοκρακρασία ≤260℃, 10 δευτ. μέγιστο |
Διασταυρούμενη Αναφορά / Εναλλακτική
Αυτός ο θηλυκός δέκτης BTB είναισυμβατός ακίδα-προς-ακίδα, συμβατός με το αποτύπωμα του Hirose DF40HC(4.0)-20DS-0.4V(51). Οι μηχανικοί μπορούν να τον χρησιμοποιήσουν ως άμεση εναλλακτική λύση για επικύρωση πρωτοτύπων και μαζική παραγωγή. Ίδιο αποτύπωμα PCB, ίδια διεπαφή σύζευξης, δεν απαιτείται επανασχεδιασμός PCB.
Σημείωση διαφοροποίησης: Άμεση προμήθεια από το εργοστάσιο, μικρότερος χρόνος παράδοσης, ευέλικτο MOQ, σταθερή μακροπρόθεσμη προμήθεια για αποφυγή ελλείψεων διεθνών εμπορικών σημάτων & διακυμάνσεων τιμών.
Χαρακτηριστικό Προϊόντος
- Ενσωματωμένη πολικότηταΑσφάλειακλειδί, αποτρέπει την αντίστροφη σύζευξη και το σπάσιμο ακίδων
- Ενισχυτικές νευρώσεις απορρόφησης κραδασμών και στις δύο πλευρές, απορροφούν μηχανικές καταπονήσεις κατά τη συναρμολόγηση & δονήσεις
- Κλειστή δομή επαφής κατά τη σύζευξη, προστασία από σκόνη & μόλυνση
- Σαφής απτική ανάδραση κλικ κατά την πλήρη σύζευξη, εύκολη επιθεώρηση συναρμολόγησης
- Επαρκής περιοχή αναρρόφησης κενού για σταθερή τοποθέτηση SMT
Πλεονεκτήματα Προϊόντος
- Άμεση αντικατάσταση: Δεν απαιτείται αλλαγή διάταξης για έργα που χρησιμοποιούν αρχικά τη σειρά Hirose DF40
- Σχεδιασμός υψηλής απόδοσης: Το νικελιωμένο φράγμα κατά της συρροής συγκόλλησης μειώνει το ποσοστό απόρριψης συγκόλλησης
- Σταθερότητα προμήθειας: Εγχώριο εργοστάσιο συνδέσμων ακριβείας, δεν υπόκειται σε ελλείψεις αποθεμάτων υπερπόντιων εμπορικών σημάτων
- Γρήγορη μηχανική υποστήριξη: Δωρεάν δείγματα για επικύρωση υλικού. Γρήγορη υποστήριξη σχεδίων & DFM
- Βελτιστοποιημένο κόστος: Τιμή χονδρικής εργοστασίου, καλύτερο συνολικό κόστος BOM για μεσαίες & υψηλές ποσότητες
Εφαρμογή
- Φορητές έξυπνες συσκευές, μονάδες οθόνης
- Κάμερες, διασύνδεση σήματος MIPI
- Φορητές ιατρικές ηλεκτρονικές συσκευές
- Συσκευές IoT, μονάδες αισθητήρων
- Μικρές βιομηχανικές πλακέτες ελέγχου
- Στοίβαξη βοηθητικών πλακετών φορητών υπολογιστών/tablet
Συσκευασία
Tape & Reel (Συσκευασία καρούλι): Τυπική συσκευασία καρούλι για μηχανή pick-and-place SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευασία. Διατίθεται υπηρεσία κοπής ταινίας για πρωτότυπα μικρής παρτίδας.
Χρόνος Παράδοσης
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση & την ποσότητα παραγγελίας
Πιστοποίηση Εργοστασίου & Υπηρεσία Προσαρμογής
Πιστοποιήσεις: ISO9001, RoHS, REACH
- MOQ: Χαμηλό MOQ για τυπικά εξαρτήματα
- Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων. Ο πελάτης επιβαρύνεται μόνο με το κόστος μεταφοράς. Γρήγορη διάθεση δειγμάτων
- Προσαρμογή: Διαθέσιμη κατόπιν αιτήματος προσαρμοσμένος αριθμός ακίδων, ύψος στοίβαξης, πάχος επιμετάλλωσης, χρώμα περιβλήματος. Στείλτε το σχέδιο του PCB σας για μηχανική αναθεώρηση.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε το απαιτούμενο ύψος σύζευξης: αυτό το μοντέλο = ύψος στοίβαξης 4.0mm
- Επαληθεύστε ότι το αποτύπωμα του PCB ταιριάζει με τη σειρά DF40HC πριν από την οριστικοποίηση της διάταξης
- Για εφαρμογές με υψηλούς κραδασμούς, επιβεβαιώστε την απαίτηση ασφάλισης & μηχανικής συγκράτησης
- Σήμα υψηλής ταχύτητας (≥10Gbps): προσομοίωση ελέγχου σύνθετης αντίστασης διαθέσιμη κατόπιν αιτήματος
- Υποβάλετε τον αριθμό ακίδων, το ύψος στοίβαξης, την απαίτηση θερμοκρασίας στον μηχανικό μας για σύσταση εναλλακτικού εξαρτήματος, εάν χρειάζεται
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδέσμων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρές συσκευασίες, στείλτε τις με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλες συσκευασίες, μπορούμε να τις στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. Οι IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
