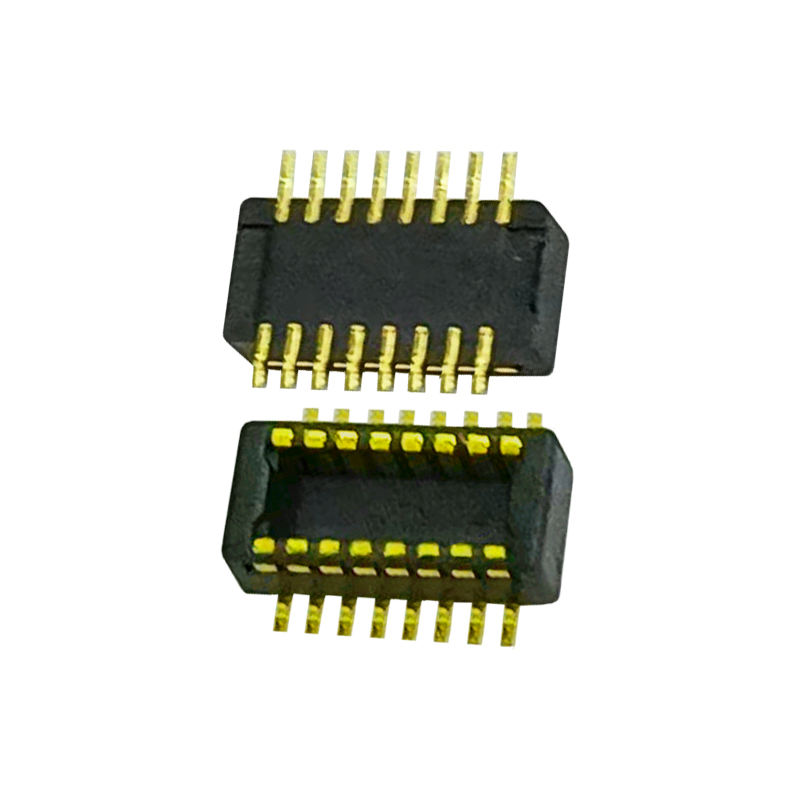

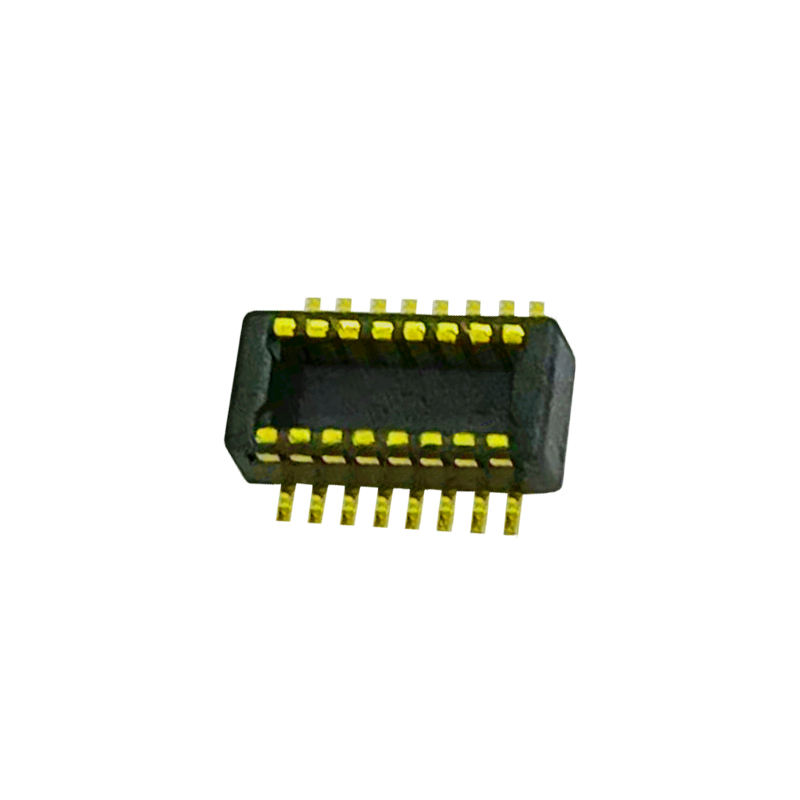

0.4mm Στενή διατόπωση Δελτίο με Δελτίο Μεζανίνης Συνδετήρας Διπλής σειράς 12-Pin συμβατό DF40TC-12DP-0.4 αρσενικό Δελτίο Συνδετήρα
Σημαντικά σημεία του προϊόντος
✅Τυφλό Ζευγάρωμα & Αυτοπροσαρμογή: Ενσωματωμένες πλευρές καθοδήγησης, πλευρική ανοχή 0,33 mm, ανθεκτικό σε λάθη σχεδιασμό, απορροφά την εκτόπιση της συναρμολόγησης και αποφεύγει ζημιές πινών κατά τη χειροκίνητη / αυτόματη ζευγάρωση. ✅Επιδόσεις υψηλής ταχύτητας: Υποστηρίζει μετάδοση σήματος έως 20Gbps, συμβατή με PCIe Gen4, MIPI, USB4 Gen2 για δρομολόγηση σήματος υψηλής πυκνότητας.
✅Καθορισμένο ύψος ζευγαρώματος: Σταθερό ύψος στοίβωσης για ακριβή έλεγχο κενών PCB· η διάταξη χαμηλού προφίλ διπλής σειράς εξοικονομεί αποτύπωμα PCB.
Περιγραφή του προϊόντος
| Κατηγορία |
Άρθρο |
Παράμετρος |
| Ηλεκτρική |
Πύργος |
0.4 mm |
| Αριθμός πινών |
12 πιν, διπλή σειρά |
| Κατηγοριοποιημένο ρεύμα |
0.3 Α ανά επαφή |
| Διορισμένη τάση |
30 V συνεχής |
| Αντίσταση επαφής |
≤ 40 mΩ |
| Αντίσταση μόνωσης |
≥ 1000 MΩ |
| Αντιστέκεται στην τάση |
AC 250 V, 1 λεπτό |
| Μηχανικές |
Κύκλοι ζευγαρώσεως |
≥ 30 κύκλοι |
| Ανεκτικότητα στην αυτοπροσαρμογή |
± 0,33 mm |
| Υψόμετρο ζευγαρώματος |
Αντιστοιχία DF40TC σειράς ύψος στοίβασης |
| Τύπος στερέωσης |
Επεξεργαστική συσκευή |
| Υλικό και επικάλυψη |
Υλικό επαφής |
Φωσφόρος Χάλκινος |
| Επικάλυψη επαφής |
Χρυσό επιχρυσωμένη επαφή, νικελικό φράγμα για την πρόληψη της σπατάλης της συγκόλλησης |
| Απομονωτής |
Πλαστικό ανθεκτικό σε υψηλές θερμοκρασίες |
| Περιβαλλοντική |
Εργασιακή θερμοκρασία |
-40°C ~ +85°C |
| Συμμόρφωση |
RoHS, REACH |
| Οδηγός συγκόλλησης |
Επιστροφή της συγκόλλησης |
Πρότυπο προφίλ επανεξέτασης SMT, μέγιστη θερμοκρασία ≤ 260°C |
Διασταυρούμενη αναφορά / Εναλλακτική
Άμεση υποκατάσταση από καρφίτσα σε καρφίτσα, συμβατή με το αποτύπωμαΗ Χίροζε ΝΤΦ40TC-12DP-0.4Επίσης, ανατρέξτε στους συνδετήρες Molex SlimStack & Kyocera 5804 σειράς 0.4mm B2B mezzanine για εναλλακτικές πηγές.
Χαρακτηριστικό του προϊόντος
- Αντι-προστατευτική δομή τυφλού ζευγαρώματος, ευρύ εύρος αυτοπροσαρμογής για τη μείωση των απορριμμάτων συναρμολόγησης.
- Το νικέλιο εμποδίζει την έλξη της συγκόλλησης κατά τη διάρκεια της επανεξέτασης, προστατεύει την επαφή με το χρυσό.
- Ενισχυμένες πλευρές απορρόφησης κρούσεων, καλή αντοχή σε δονήσεις και πτώση.
- Πλήρως κλειστή επαφή όταν ζευγαρώνουν, εμποδίζει τη μόλυνση από σκόνη και ρεύμα.
- Η συμπαγή διπλή σειρά στενού διαχωρισμού, μεγιστοποιεί τη χρήση χώρου PCB.
- Η διάταξη SMT pad ταιριάζει με το αρχικό αποτύπωμα DF40TC για άμεση αντικατάσταση.
Πλεονεκτήματα του προϊόντος
- Σύντομη προθεσμίαΑντί των εισαγόμενων πρωτότυπων εξαρτημάτων HRS, αποφεύγεται η μεγάλη καθυστέρηση OEM.
- Συνεπής επιφάνεια και δύναμη επαφήςγια σταθερή ακεραιότητα σήματος υψηλών ταχυτήτων.
- Σκληρή 100% οπτική και ηλεκτρική επιθεώρηση πριν από την αποστολή.
- Η συσκευασία με ταινία περιτύλιξης είναι έτοιμη για SMT pick & place, δεν απαιτείται επανασυσκευή για τη γραμμή συναρμολόγησης.
- Ευέλικτη προσαρμογή: ρυθμίστε το ύψος στοίβωσης, τον αριθμό καρφίτσες ή το πάχος του χρυσού κατόπιν αιτήματος.
Εφαρμογή
Βιομηχανικές ενσωματωμένες σανίδες,
φορητές συσκευές,
ιατρικές μονάδες αισθητήρων,
υποπίνακες για tablet και φορητές συσκευές,
μονάδες κάμερας/LiDAR,
φορητά όργανα δοκιμής,
Ηλεκτρονική νοημοσύνη.
Συσκευή
Τεκέ & τροχό (συσκευή τροχό):Τεχνική συσκευασία με κυλίνδρους για τη μηχανή επιλογής και τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευή.
Χρονοδιάγραμμα
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση και την ποσότητα παραγγελίας
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
Πιστοποιητικά: ISO9001, RoHS, REACH
- Τροποποιημένο: Χαμηλή MOQ για τυποποιημένα εξαρτήματα
- Πολιτική δειγματοληψίας: Υποστήριξη δωρεάν δειγμάτων· ο πελάτης φέρει μόνο το κόστος μεταφοράς· ταχεία απελευθέρωση δειγμάτων
- Προσαρμογή: Ατομικός αριθμός καρφίτσες, ύψος στοίβας, πάχος επικάλυψης, χρώμα στερέωσης διαθέσιμα κατόπιν αιτήματος.
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε.Υψόμετρο στοίβασηςΠρώτον, αυτή είναι η πιο κρίσιμη παράμετρος για το σχεδιασμό διαχωρισμού PCB.
- Επιβεβαιώστε τον αριθμό των πινών, τις απαιτήσεις ταχύτητας σήματος (εάν > 10Gbps, θα εκτελέσουμε έλεγχο παρεμπόδισης).
- Ελέγξτε το εύρος θερμοκρασίας λειτουργίας και το περιβάλλον δονήσεων για βιομηχανική/ιατρική χρήση.
- Για την αντικατάσταση των κυψελών: επιβεβαιώστε την αντιστοιχία των αποτυπωμάτων PCB DF40TC-12DP-0.4 πριν από τη μαζική παραγωγή.
- Ζητήστε δωρεάν δείγματα για δοκιμή συναρμολόγησης SMT και επικύρωση ακεραιότητας σήματος.
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
