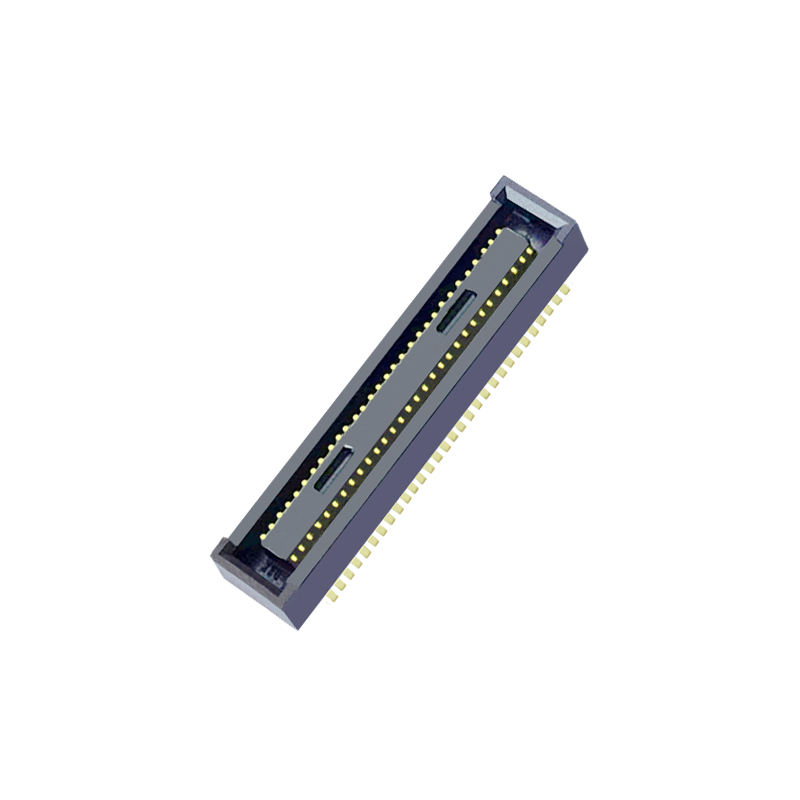

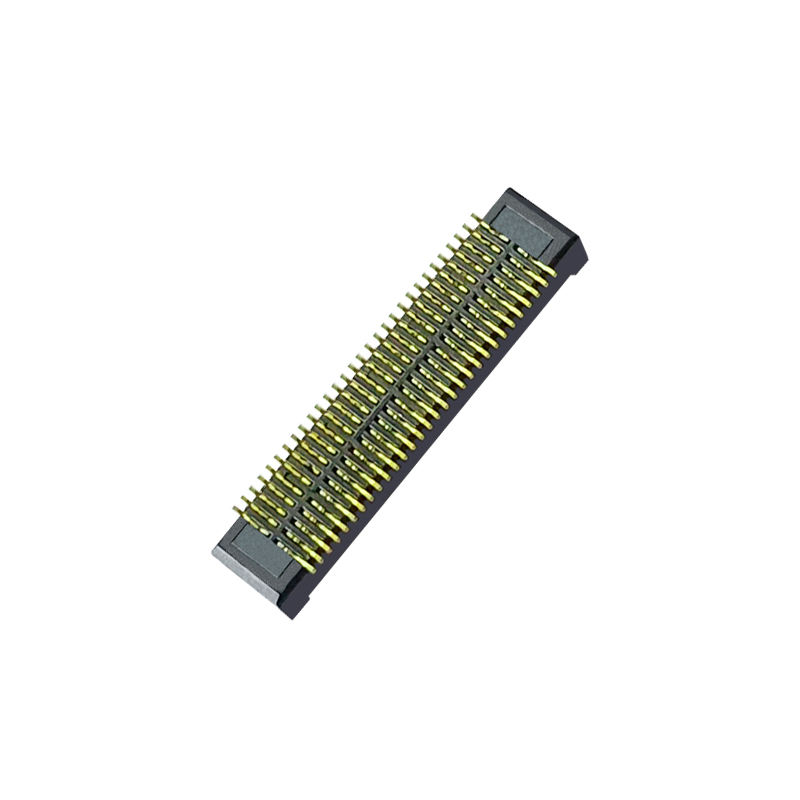

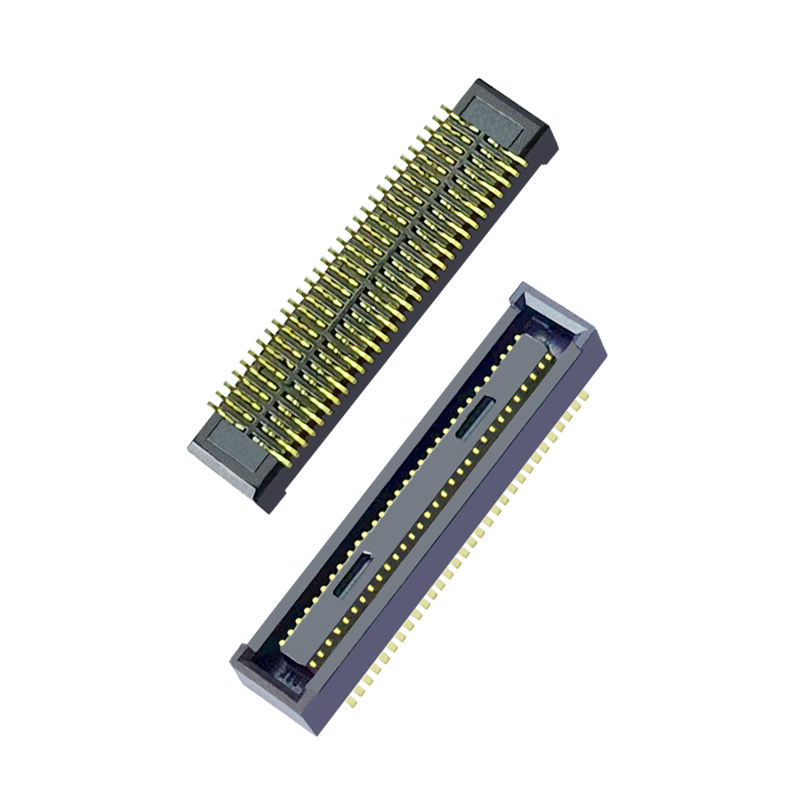

0.4mm Στενή διατόπωση Δελτίο με Δελτίο Μεζανίνης Συνδετήρας Διπλής σειράς 12-Pin συμβατό DF40TC-12DP-0.4 αρσενικό Δελτίο Συνδετήρα
Σημαντικά σημεία του προϊόντος
- Τυφλό Ζευγάρωμα & Αυτοπροσαρμογή: Ενσωματωμένες πλευρές καθοδήγησης απορροφούν τη διατόπιση της συναρμολόγησης, αποτρέπει τη βλάβη της καρφίτσας κατά τη χειροκίνητη/αυτόματη ζευγάρωση
- Επιδόσεις υψηλής ταχύτηταςΥποστηρίζει PCIe 4.0 / 16Gbps, σταθερή ακεραιότητα σήματος για ζεύγη διαφορικών υψηλής ταχύτητας
- Ελεγχόμενο ύψος ζευγαρώματος: Σταθερό ύψος στοίβωσης 2,0 mm, ακριβής έλεγχος διαχωρισμού PCB για συμπαγές σχεδιασμό στοιβαγμένων μονάδων
- 0.4mm λεπτή απόσταση, 60 θέσεις, SMT επιφανειακή τοποθέτηση θηλυκό δοχείο
Περιγραφή του προϊόντος
| Κατηγορία |
Άρθρο |
Παράμετρος |
| Ηλεκτρική |
Κλίση επαφής |
0.4 mm |
|
Θέση |
60P |
|
Κατηγοριοποιημένο ρεύμα |
0.3 A ανά καρφί |
|
Διορισμένη τάση |
30 V εναλλακτικός |
|
Αντίσταση επαφής |
≤ 50 mΩ |
|
Αντίσταση μόνωσης |
≥ 1000 MΩ |
|
Αντιστέκεται στην τάση |
100 V AC / 1 λεπτό |
|
Μέγιστη ταχύτητα δεδομένων |
16 Gbps (PCIe Gen4) |
| Μηχανικές |
Υψόμετρος ζευγαρωμένης στοίβας |
20,0 mm |
|
Κύκλοι ζευγαρώσεως |
Τουλάχιστον 10 κύκλοι |
|
Ανεκτικότητα στην αυτοπροσαρμογή |
±0,33 mm μετατόπιση XY |
|
Τύπος τοποθέτησης |
Επεξεργαστική συσκευή |
| Υλικό και επικάλυψη |
Διαμονή |
Απαγόρευση της χρήσης |
|
Υλικό επαφής |
Σύνθετο χαλκού |
|
Επικάλυψη επαφής |
Χρυσή επικάλυψη πάνω από φραγμό νικελίου |
|
Εμπορικό σύστημα |
Αντιφυσικό νικελικό τοίχωμα |
| Περιβάλλον |
Εργασιακή θερμοκρασία |
-40°C ~ +125°C |
|
Συμμόρφωση |
RoHS, REACH |
| Συναρμολόγηση |
Προφίλ ανατροφοδότησης |
Επιστροφή χωρίς μόλυβδο, σύμφωνα με το IPC/JEDEC J-STD-020 |
|
Σημείωση |
Καμία χειροκίνητη συγκόλληση στην περιοχή επαφής |
Διασταυρούμενη αναφορά / Εναλλακτική
Άμεσο αποτύπωμα και συμβατή με τις επιδόσεις αντικατάσταση γιαΗ HIROSE DF40TC ((2.0)-60DS-0.4V. Το ίδιο μοτίβο εδάφους PCB, διεπαφή ζευγαρώματος, ηλεκτρική και μηχανική απόδοση.Δεν απαιτείται τροποποίηση της διάταξης των PCB για την υποκατάσταση.
Χαρακτηριστικό του προϊόντος
- Ενσωματωμένες πλευρές καθοδήγησης για τυφλό ζευγάρωμα και αυτο-ευθυγράμμιση, μειώνει το σκουπίδι συναρμολόγησης από την ακατάταξη
- Αντι-παρακρύπτιση από την συγκόλληση, εμποδίζει την εισροή της συγκόλλησης στη ζώνη επαφής κατά τη διάρκεια της επανεξέτασης SMT
- Ενισχυμένη δομή μονωτή, αντοχή σε κραδασμούς και δονήσεις για συμπαγείς συσσωρευτές
- Πλήρως προστατευμένη κοιλότητα επαφής, εμποδίζει τη μόλυνση από σκόνη και ρεύμα
- Σταθερά χαρακτηριστικά υψηλής συχνότητας, χαμηλή διασταύρωση για μεταφορά σήματος υψηλής ταχύτητας
- Διαγράψτε την ανατροφοδότηση κλικ για να επιβεβαιώσετε το πλήρες ζευγάρωμα
Πλεονεκτήματα του προϊόντος
✅Αντικατάσταση: Ίδιο αποτύπωμα με την σειρά HRS DF40TC, μηδενική αναδιαμόρφωση της διάταξης
✅Φιλικό προς το σύνολο: Ο σχεδιασμός αυτοπροσαρμογής αντέχει την απόκλιση τοποθέτησης, χαμηλότερο ποσοστό αποτυχίας συναρμολόγησης
✅Σταθερό σήμα υψηλής ταχύτητας: Βελτιωμένη γεωμετρία επαφής για διαφορικό σήμα υψηλής ταχύτητας
✅Συσκευή κυλίνδρων SMT: άμεση συμβατότητα με αυτόματες μηχανές επιλογής και τοποθέτησης
✅Μείωση κινδύνου από πολλές πηγές: Αποφύγετε τις διακυμάνσεις του χρόνου προμήθειας και των τιμών από έναν μόνο προμηθευτή
✅Κατευθείαν από εργοστάσιο: Ευέλικτη δειγματοληψία και υποστήριξη μικρών παρτίδων για την τεχνική επικύρωση
Εφαρμογή
- Βιομηχανικές μονάδες ελέγχου
- Συγκεντρωμένες ιατρικές πλακέτες
- Μονούλες αισθητήρων κάμερας/όρασης
- Εφοδιαζόμενες φορητές συσκευές
- SSD / μονάδες αποθήκευσης υψηλής ταχύτητας
- Συσκευές ηλεκτρονικών βοηθητικών συστημάτων για οχήματα
- Λύσεις PCB στοιβαγμένων στην ηλεκτρονική κατανάλωση
Συσκευή
Τεκέ & τροχό (συσκευή τροχό):Τεχνική συσκευασία με κυλίνδρους για τη μηχανή επιλογής και τοποθέτησης SMT. Τα εξαρτήματα μπορούν να φορτωθούν απευθείας στην αυτοματοποιημένη γραμμή παραγωγής σας χωρίς επανασυσκευή.
Χρονοδιάγραμμα
- Παραγγελία δείγματος: 3 εργάσιμες ημέρες
- Παραγγελία μαζικής παραγωγής: 1-3 εβδομάδες, ανάλογα με τη διαμόρφωση και την ποσότητα παραγγελίας
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
Πιστοποιητικά: ISO9001, RoHS, REACH.
- Πολιτική δειγμάτων: Δωρεάν δείγματα διαθέσιμα, ταχεία απελευθέρωση δειγμάτων
- MOQ: Μικρή MOQ για τα τυποποιημένα εξαρτήματα· αριθμός καρφίτσες/ύψος στοίβωσης προσαρμοσμένο σε περίπτωση αιτήσεως
- Προσαρμογή: Προσαρμοσμένο PIN, ύψος στοιβάσματος, πάχος επικάλυψης, επιλογές προστασίας για ειδικές απαιτήσεις του έργου
- Πλήρης τεχνική υποστήριξη: φύλλο δεδομένων, σχέδιο 2D/3D, αποτύπωση PCB, έκθεση δοκιμής διαθέσιμη κατόπιν αιτήματος
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε την απαιτούμενηυψόμετρο της ζευγαρωμένης στοίβα(υποστηρίζουμε πολλαπλές παραλλαγές ύψους από τη σειρά DF40TC)
- Βεβαιώστε το αποτύπωμα PCB· αυτό το μέρος ταιριάζει με το πρότυπο χερσαίου εδάφους HRS DF40TC(2.0)-60DS-0.4V
- Ελέγξτε την απαίτηση υψηλής ταχύτητας: Για το σήμα PCIe4 / 16Gbps, χρησιμοποιήστε τη δρομολόγηση ζευγαριών που ταιριάζουν
- Μηχανικός έλεγχος: εύρος αυτοπροσαρμογής 0,33 mm. Αποφύγετε την υπερβολική δύναμη ζευγαρώματος
- SMT: Χρησιμοποιήστε το πρότυπο προφίλ επαναρρόφησης χωρίς μόλυβδο. Σχεδιασμός ανοίγματος προτύπου σύμφωνα με τη σύσταση αποτυπώματος PCB
- Επικοινωνήστε με την ομάδα μηχανικών μας για υποστήριξη προσομοίωσης στοιβάσεων ή επικύρωσης ζευγαρώματος
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
