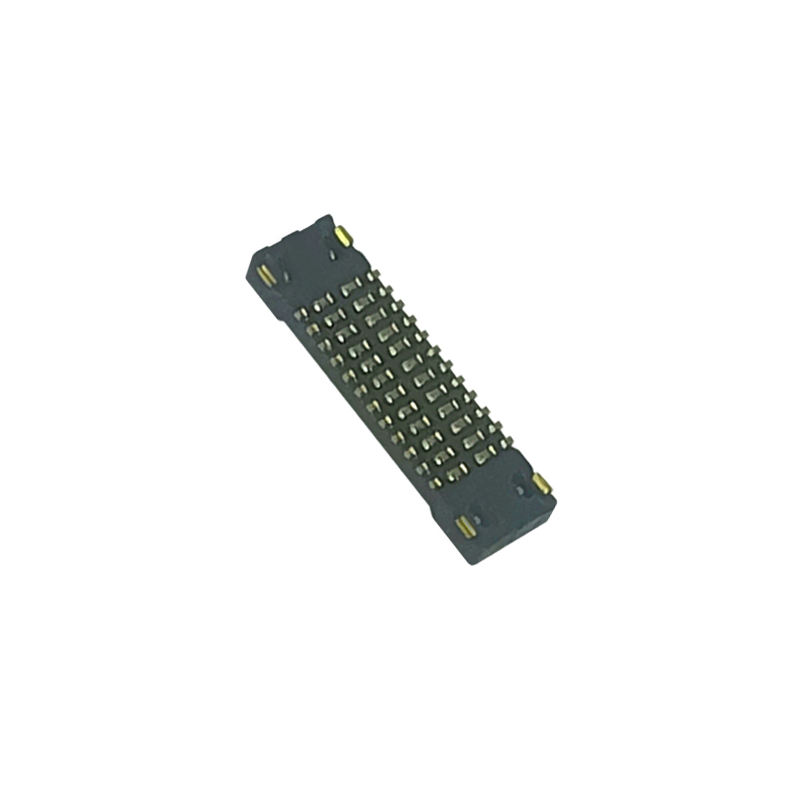

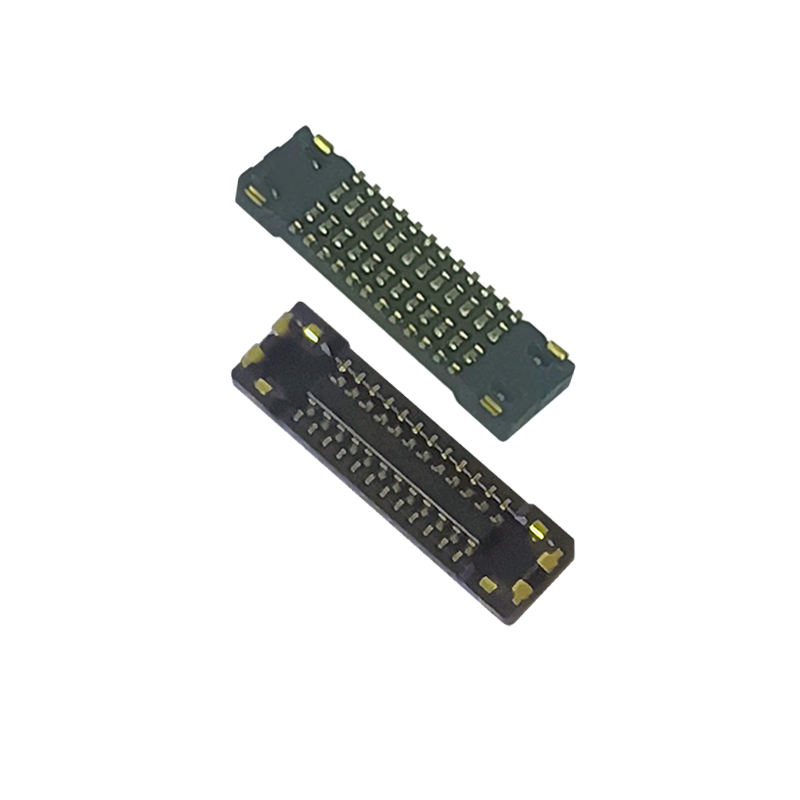

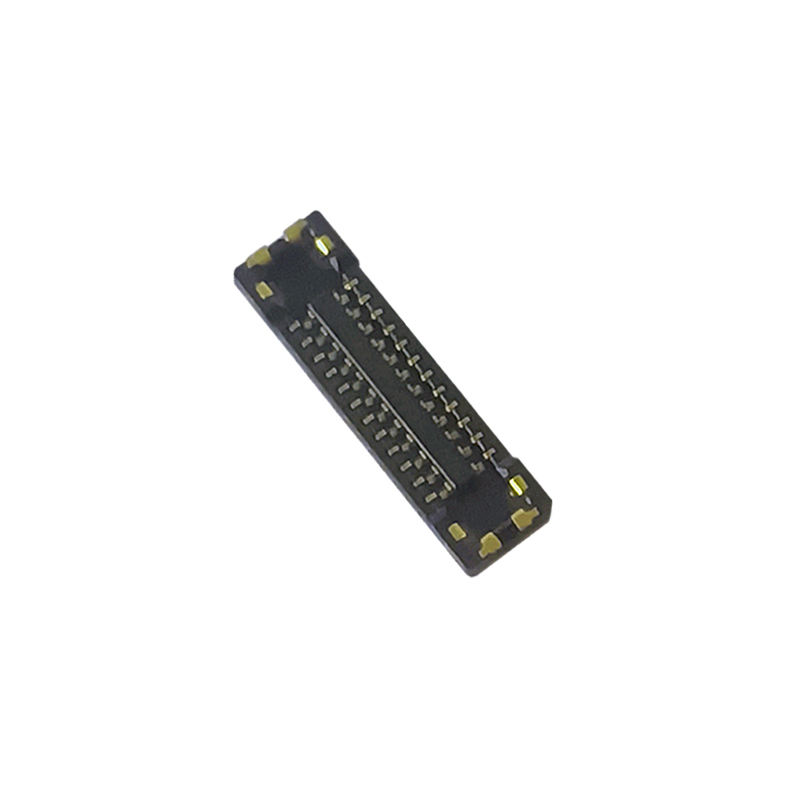

24Pin 0,35mm στενό βήμα BTB Γυναικεία κάθισμα WP27D-S024VA1-R15000 Δελτίο με το Δελτίο Mezzanine συνδέσεις συμβατή πρίζα
Σημαντικά σημεία του προϊόντος
✅ Ανοιχτό Σύνδεσμο & Αυτοδιαστολή Φρέμα καθοδήγησης κατά της δυσσύνδεσης, απορροφά την απόκλιση της συναρμολόγησης, αποφεύγει βλάβη της καρφίτσας κατά τη χειροκίνητη / αυτόματη σύνδεση
✅ Ακεραιότητα σήματος υψηλής ταχύτητας, σταθερή μετάδοση υψηλής συχνότητας για συμπαγή πολυεπίπεδη στοίβαση PCB
✅ Σταθερό ύψος στοιβάσματος 0,7 mm, ακριβής έλεγχος κενών PCB για το σχεδιασμό συσκευών λεπτού προφίλ
✅ Δύο σημεία επαφής, αντι-δονήσεις και αντι-σοκ, σαφή ανατροφοδότηση κλικ για πλήρη επιβεβαίωση ζευγαρώματος
✅ συσκευασία SMT ταινίας με κυλίνδρους, άμεση επιλογή και τοποθέτηση στην αυτόματη γραμμή συναρμολόγησης
Περιγραφή του προϊόντος
| Κατηγορία |
Άρθρο |
Ειδικότητα |
| Ηλεκτρική απόδοση |
Πύργος |
0.35mm |
|
Αριθμός πινών |
24P (Σύνθημα + ενσωματωμένα τερματικά ισχύος) |
|
Διορισμένη τάση |
50V AC/DC |
|
Κατηγοριοποιημένο ρεύμα |
Σημαντική καρφίτσα:0.3Α· Πινάκη τροφοδοσίας:3.0Α |
|
Αντίσταση επαφής |
Σήμα ≤ 70mΩ · Δύναμη ≤ 20mΩ (αρχική) |
|
Αντίσταση μόνωσης |
≥ 1000MΩ @ 250VDC |
|
Αντιστέκεται στην τάση |
150V AC, 60s χωρίς βλάβη |
| Μηχανικές επιδόσεις |
Υψόμετρο ζευγαρώματος |
0.7mm |
|
Δυνατότητα |
30 κύκλοι ζευγαρώσεων |
|
Δύναμη ζευγαρώματος / αποσύνδεσης |
Ελεγχόμενη χαμηλή δύναμη εισαγωγής, σταθερή δύναμη κατακράτησης |
| Υλικό και επικάλυψη |
Υλικό επαφής |
Σύνθετο χαλκού |
|
Επικάλυψη επαφής |
Χρυσή επικάλυψη στην περιοχή ζευγαρώματος. |
|
Απομονωτής |
Πλαστικό υψηλής θερμοκρασίας LCP, UL94V-0 |
| Περιβαλλοντική |
Εργασιακή θερμοκρασία |
-40°C ~ +85°C |
|
Συμμόρφωση |
RoHS, REACH |
| Οδηγός συγκόλλησης |
Τύπος τοποθέτησης |
Επεξεργαστική συσκευή |
|
Προφίλ ανατροφοδότησης |
Μέγιστη μέγιστη θερμοκρασία 260 °C, πρότυπη SMT επανεξέλιξη |
Διασταυρούμενη αναφορά / Εναλλακτική
Αντικείμενο συμβατό με την JAE WP27D-S024VA1-R15000.
Το ίδιο αποτύπωμα, ύψος στοίβασης, ορισμός καρφίτσες, και ηλεκτρική απόδοση.
Άμεση αντικατάσταση του αρχικού εξαρτήματος JAE χωρίς αναθεώρηση της διάταξης PCB.
Επίσης, χρησιμεύει ως εναλλακτική λύση χαμηλού κόστους σε σχέση με τις διεθνείς μάρκες BTB υψηλής ποιότητας για εφαρμογές μεσογειακών ορόφων 0,35 mm εξαιρετικά λεπτού βήματος.
Χαρακτηριστικό του προϊόντος
- Ενσωματωμένο μεταλλικό πλαίσιο καθοδήγησης για τυφλό ζευγάρωμα και αυτοδιατύπωση, ανέχεται μικρές μετατοπίσεις συναρμολόγησης, αποτρέπει την κάμψη καρφίτσες σε μαζική παραγωγή
- Σχεδιασμός διπλής επαφής σημείων, διατηρεί σταθερή αντίσταση επαφής κάτω από δονήσεις και σοκ
- Υβριδικό σήμα + ενσωματωμένα τερματικά ισχύος, εξοικονόμηση χώρου PCB
- Χαμηλό προφίλ 0,7 mm ύψος στοίβασης, ιδανικό για λεπτή συσκευή στοίβασης-up
- Χρυσή επικάλυψη επαφής, εξαιρετική αντιοξειδωτικότητα και υψηλής συχνότητας απόδοση σήματος
- Δομή ενίσχυσης που προστατεύει τον μονωτή κατά τη διάρκεια του ζευγαρώματος
- Καθαρό ηχητικό κλικ για επιβεβαίωση πλήρους ζευγαρώματος, μειώνοντας τον κίνδυνο μη πλήρους ζευγαρώματος
Πλεονεκτήματα του προϊόντος
- Αντικατάσταση φιλική προς τους μηχανικούς: Ίδιο αποτύπωμα με το αρχικό μέρος JAE, χωρίς να απαιτείται επανασχεδιασμός PCB
- Καλύτερη σταθερότητα εφοδιασμού: Σύντομος χρόνος παράδοσης έναντι μακρών κύκλων παράδοσης
- Έτοιμη για μαζική παραγωγή: αυστηρός έλεγχος της συμπαραλληλότητας, υψηλή απόδοση συναρμολόγησης SMT
- Βελτιστοποίηση του κόστους: Ανταγωνιστικές τιμές χωρίς να θυσιάζεται η υψηλής συχνότητας και η μηχανική αξιοπιστία
- Γρήγορη τεχνική υποστήριξη: φύλλο δεδομένων, αρχείο 3D STEP, αποτύπωση PCB διαθέσιμα κατόπιν αιτήματος
Εφαρμογή
φορητές συσκευές,
έξυπνα ρολόγια,
Γυαλιά AR/VR,
υπομονάδες smartphones,
εσωτερικές ενότητες δισκίων,
συμπαγείς αισθητήρες IoT,
φορητά ιατρικά ηλεκτρονικά,
μικρές μονάδες κάμερας,
Μίνι μονάδες οθόνης.
Συσκευή
Ταινία και τροχιά: 15.000 τεμάχια/τροχιά.
Είναι πλήρως συμβατό με τις μηχανές SMT και έτοιμο να φορτωθεί απευθείας στην γραμμή παραγωγής σας.
Χρονοδιάγραμμα
- Δείγματα: 3 εργάσιμες ημέρες
- Τροφοδοσία χύδην: 1 ~ 3 εβδομάδες
- MOQ: Διαπραγματεύσιμα
- Υποστήριξη δωρεάν δειγμάτων· ταχεία απελευθέρωση δειγμάτων για τεχνική επικύρωση
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
Πιστοποιητικά: ISO9001, RoHS, REACH.
- Πολιτική δειγμάτων: Δωρεάν δείγματα διαθέσιμα, ταχεία απελευθέρωση δειγμάτων
- MOQ: Μικρή MOQ για τα τυποποιημένα εξαρτήματα· αριθμός καρφίτσες/ύψος στοίβωσης προσαρμοσμένο σε περίπτωση αιτήσεως
- Προσαρμογή: Προσαρμοσμένο PIN, ύψος στοιβάσματος, πάχος επικάλυψης, επιλογές προστασίας για ειδικές απαιτήσεις του έργου
- Πλήρης τεχνική υποστήριξη: φύλλο δεδομένων, σχέδιο 2D/3D, αποτύπωση PCB, έκθεση δοκιμής διαθέσιμη κατόπιν αιτήματος
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε το απαιτούμενο ύψος στοίβωσης: αυτό το μοντέλο είναι σταθερό σε 0,7 mm. Επικοινωνήστε μαζί μας εάν απαιτείται άλλο ύψος στοίβωσης.
- Ελέγξτε το αποτύπωμα PCB: διασταυρώστε το με το αποτύπωμα που σας παρέχουμε πριν παγώσει η διάταξη.
- Εκτίμηση μέθοδος ζεύξης: το μέρος αυτό υποστηρίζει τυφλή ζεύξη, συνιστάται για αυτοματοποιημένη συναρμολόγηση ή χειροκίνητη συναρμολόγηση με δυσκολία ευθυγράμμισης.
- Σχεδιασμός υψηλής ταχύτητας: επικοινωνήστε με την ομάδα ακεραιότητας σήματος μας εάν χρειάζεστε δεδομένα δοκιμής απώλειας παρεμπόδισης / εισαγωγής.
- Πρώτα δείγμα: πάντα να πραγματοποιείται επικύρωση πρωτοτύπου με δωρεάν δείγματα πριν από τη μαζική παραγωγή.
Γενικές ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στο κατάστημα σας.Μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να κάνουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να μου δώσετε ένα δείγμα; Είναι δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
Ε: Και ο χρόνος παράδοσής σας;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
Ε: Πώς να αποσταλεί η παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Θα είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά τη διάρκεια της παράδοσης.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001; IQC, OQC, IPQC και QA καταλαμβάνουν το 10% του τμήματος Ποιότητας μας.
Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι θα προκαλέσει κάποια επιπλέον κόστος.
Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
