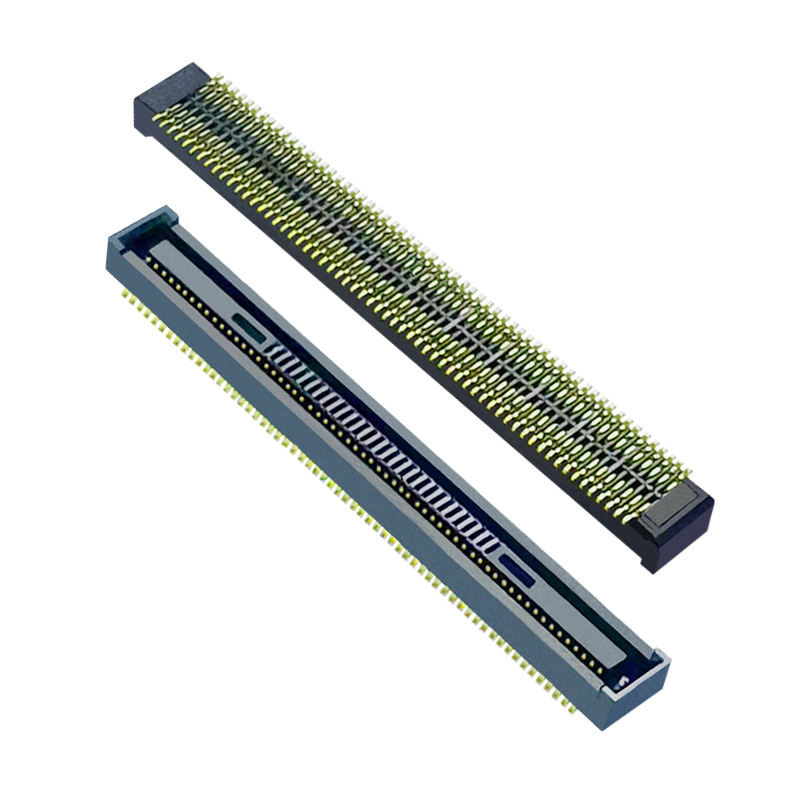

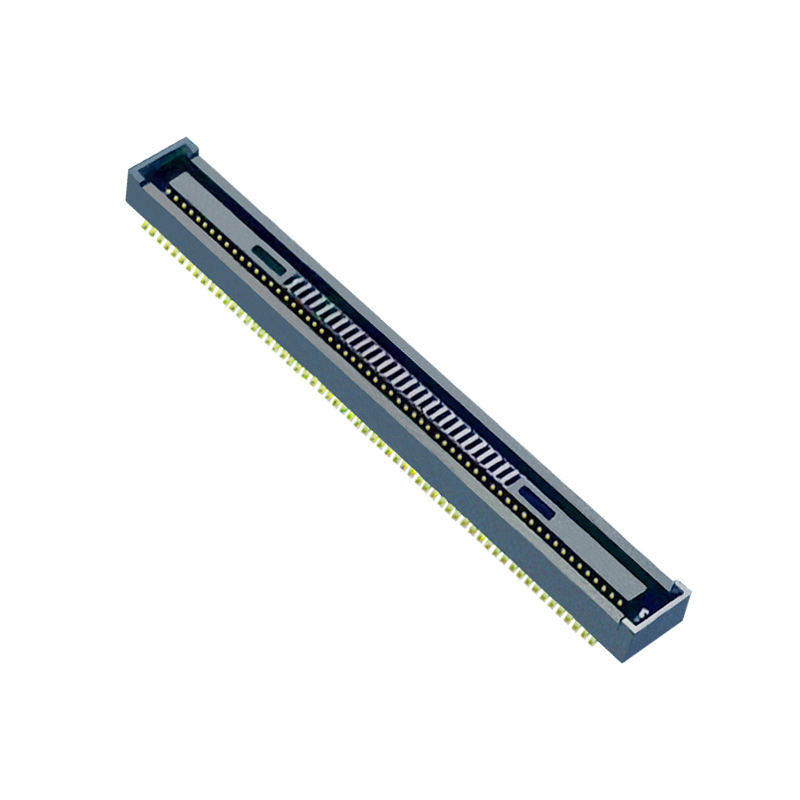

Συμβατό με Hirose DF40TC (2.0) -120DS-0.4- 0.4mm Pitch SMT DF40TC Series Connector Board to Board Θηλυκό
Κύρια Χαρακτηριστικά Προϊόντος
✅ Οδηγοί Ολίσθησης & Αυτόματης Ευθυγράμμισης για Τυφλή Σύζευξη, ανοχή XY λοξομέτρησης ±0.33mm, σχεδιασμός ασφαλείας κατά της λανθασμένης εισαγωγής, μειώνει τα απορρίμματα συναρμολόγησης
✅ Απόδοση σήματος υψηλής ταχύτητας, υποστηρίζει PCIe Gen4 / USB4 Gen2 έως 16~20Gbps, σταθερό για διαφορικά ζεύγη υψηλής ταχύτητας
✅ Σταθερό ύψος σύζευξης 2.0mm, ακριβής έλεγχος απόστασης πλακέτας για λεπτό σχεδιασμό μονάδας
✅ Υψηλής πυκνότητας 120 ακίδων, SMT επιφανειακής στήριξης 0.4mm pitch, συμπαγές αποτύπωμα
✅ Συσκευασία Tape & Reel, άμεση επιλογή & τοποθέτηση για γραμμή συναρμολόγησης SMT
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφές |
| Ηλεκτρικά |
Ονομαστικό Ρεύμα |
0.3A ανά επαφή |
|
Ονομαστική Τάση |
30V AC/DC |
|
Αντίσταση Επαφής |
Μέγιστο 90mΩ |
|
Αντίσταση Μόνωσης |
Ελάχιστο 50MΩ @100V DC |
|
Τάση Αντοχής |
100V AC, 1min, χωρίς βλάβη |
| Μηχανικά |
Pitch |
0.4 mm |
|
Αριθμός Ακίδων |
120P |
|
Ύψος Σύζευξης |
2.0 mm |
|
Κύκλοι Σύζευξης |
≥10 κύκλοι |
|
Εύρος Αυτόματης Ευθυγράμμισης |
±0.33mm κατεύθυνση X/Y |
| Υλικό & Επιμετάλλωση |
Περίβλημα |
LCP Υψηλής Θερμοκρασίας, μαύρο |
|
Υλικό Επαφής |
Φωσφορικός Χαλκός |
|
Επιμετάλλωση Επαφής |
Επιχρύσωση στην περιοχή επαφής, νικέλιο φραγμού |
| Περιβάλλον |
Θερμοκρασία Λειτουργίας |
-55℃ ~ +125℃ |
|
Συμμόρφωση |
Συμβατό με RoHS, REACH SVHC |
| Οδηγός Συγκόλλησης |
Τύπος Στήριξης |
Συγκόλληση SMT reflow |
|
Προφίλ Reflow |
Ακολουθήστε το τυπικό προφίλ lead-free SMT reflow. Δομή κατά της ανόδου συγκόλλησης |
Διασταυρούμενη Αναφορά / Εναλλακτική
Αντικατάσταση Drop-in γιασειρά Hirose DF40TC(2.0)-120DS-0.4υποδοχής. Η διάταξη ακίδων, το αποτύπωμα, το ύψος στοίβαξης και η διεπαφή σύζευξης ταιριάζουν πλήρως. Εναλλακτική διασταυρούμενη επαλήθευση: Συγκρίνετε με τη σειρά Molex, Amphenol 0.4mm υψηλής ταχύτητας BTB για πιστοποίηση δεύτερης πηγής.
Σημείωση: Το προϊόν μας είναι ισοδύναμο σε μορφή-εφαρμογή-λειτουργία, ιδανικό για μείωση κόστους BOM & μετριασμό κινδύνου εφοδιασμού.
Χαρακτηριστικό Προϊόντος
- Ενσωματωμένοι οδηγοί για τυφλή σύζευξη & αυτόματη ευθυγράμμιση, ανθεκτικό κατά της ζημιάς κατά τη χειροκίνητη/αυτοματοποιημένη συναρμολόγηση
- Η δομή κατά της ανόδου συγκόλλησης αποτρέπει την άνοδο συγκόλλησης στην περιοχή επαφής κατά τη διάρκεια του reflow
- Ο σχεδιασμός με νευρώσεις απορρόφησης κραδασμών απορροφά δονήσεις & τάσεις σύζευξης, διατηρεί σταθερή αντίσταση επαφής
- Το περίβλημα LCP υψηλής θερμοκρασίας αντέχει στο lead-free reflow, κατάλληλο για περιβάλλον εργασίας υψηλής θερμοκρασίας
- Βελτιστοποιημένη γεωμετρία ελατηρίου επαφής, σταθερή ακεραιότητα σήματος υψηλής ταχύτητας, χαμηλή διασταυρούμενη παρεμβολή
- Υψηλή πυκνότητα 120 ακίδων, εξοικονομεί χώρο PCB για συμπαγή ηλεκτρονικά
Πλεονεκτήματα Προϊόντος
🔹 Εναλλακτική δεύτερης πηγής για τη Hirose, μικρότερος χρόνος παράδοσης και καλύτερη ευελιξία MOQ σε σχέση με την αρχική μάρκα
🔹 100% συνέχεια & οπτική επιθεώρηση πριν από την αποστολή, χαμηλό ποσοστό αποτυχίας
🔹 Δομή επαφής συντονισμένη για υψηλή ταχύτητα, επικυρωμένη ακεραιότητα σήματος για διαφορικά σήματα υψηλής ταχύτητας
🔹 Ο στιβαρός σχεδιασμός ασφαλείας μειώνει το ποσοστό απόρριψης συναρμολόγησης στη μαζική παραγωγή
🔹 Διαθέσιμος προσαρμοσμένος αριθμός ακίδων/ύψος στοίβαξης, υποστηρίζοντας την επαλήθευση προ-δείγματος έργου
🔹 Πλήρης υποστήριξη τεκμηρίωσης: Φύλλο δεδομένων, 3D STEP, σχέδιο αποτυπώματος PCB, αναφορά δοκιμής
Εφαρμογή
Βιομηχανικές κάμερες,
LiDAR,
μικροκυματικό ραντάρ,
μονάδες ιατρικών ενδοσκοπίων,
φορητός εξοπλισμός δοκιμών υψηλής ταχύτητας,
μονάδες υπολογιστικής άκρης AI,
κύριες πλακέτες φορητών υπολογιστών & λεπτών ενσωματωμένων συστημάτων,
μονάδες οθόνης,
μικρές μονάδες επικοινωνίας 5G.
Συσκευασία
Tape & Reel (Κουλούρα). Τυπική συσκευασία σε κουλούρα, συμβατή με αυτόματη μηχανή pick-and-place SMT, απευθείας λειτουργία στη γραμμή παραγωγής σας.
Χρόνος Παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική Παραγγελία: 1~3 εβδομάδες
- MOQ: Διαπραγματεύσιμο
- Διαθέσιμα δωρεάν δείγματα. Γρήγορη υποστήριξη διάθεσης δειγμάτων
Πιστοποίηση Εργοστασίου & Εξυπηρέτηση Πελατών
Πιστοποιήσεις: ISO9001, RoHS, REACH compliant.
- Πολιτική Δειγμάτων: Διαθέσιμα δωρεάν δείγματα, γρήγορη διάθεση δειγμάτων
- MOQ: Χαμηλό MOQ για τυπικά εξαρτήματα. Διαθέσιμος προσαρμοσμένος αριθμός ακίδων/ύψος στοίβαξης κατόπιν αιτήματος
- Προσαρμογή: Προσαρμοσμένες ακίδες, ύψος στοίβαξης, πάχος επιμετάλλωσης, επιλογές θωράκισης για ειδικές απαιτήσεις έργου
- Πλήρης μηχανική υποστήριξη: Φύλλο δεδομένων, 2D/3D σχέδιο, αποτύπωμα PCB, αναφορά δοκιμής διαθέσιμα κατόπιν αιτήματος
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε πρώτα το απαιτούμενο ύψος στοίβαξης σύζευξης, την ποσότητα ακίδων και την απαίτηση ταχύτητας σήματος
- Επαληθεύστε το αποτύπωμα PCB και το ζεύγος υποδοχής σύζευξης πριν από το πάγωμα της διάταξης
- Για εφαρμογές υψηλής ταχύτητας PCIe / USB4, ζητήστε αναφορά δοκιμής SI για προσομοίωση
- Για εφαρμογές με δονήσεις / σκληρό περιβάλλον, ζητήστε δεδομένα δοκιμής αξιοπιστίας δονήσεων & θερμικού κύκλου
- Παραγγείλετε δωρεάν δείγματα για επικύρωση πρωτοτύπου πριν από τη μαζική αντικατάσταση BOM
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιοτήτων μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τη λίστα τιμών όλων των προϊόντων σας. Έχετε λίστα τιμών;
Α: Δεν έχουμε λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
