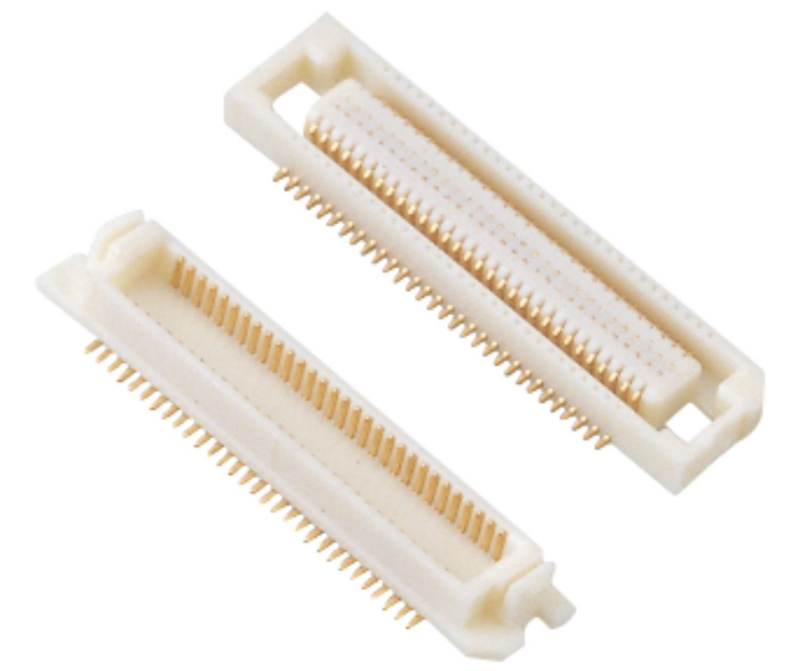

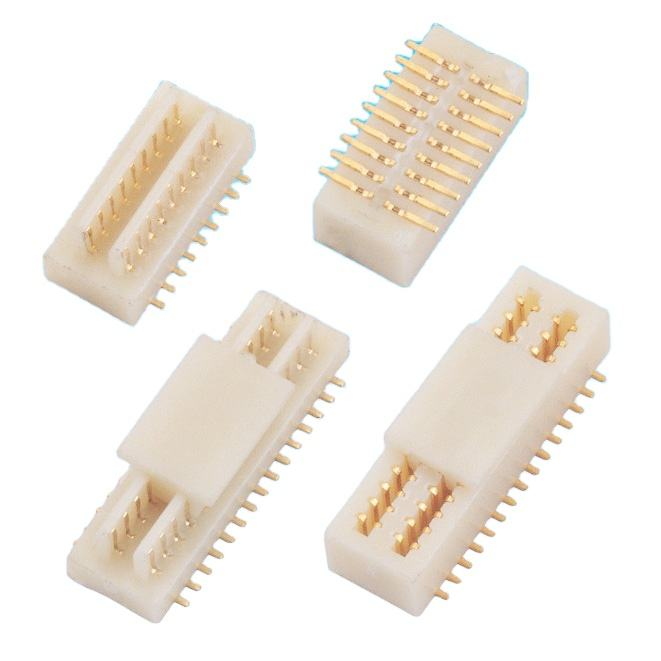

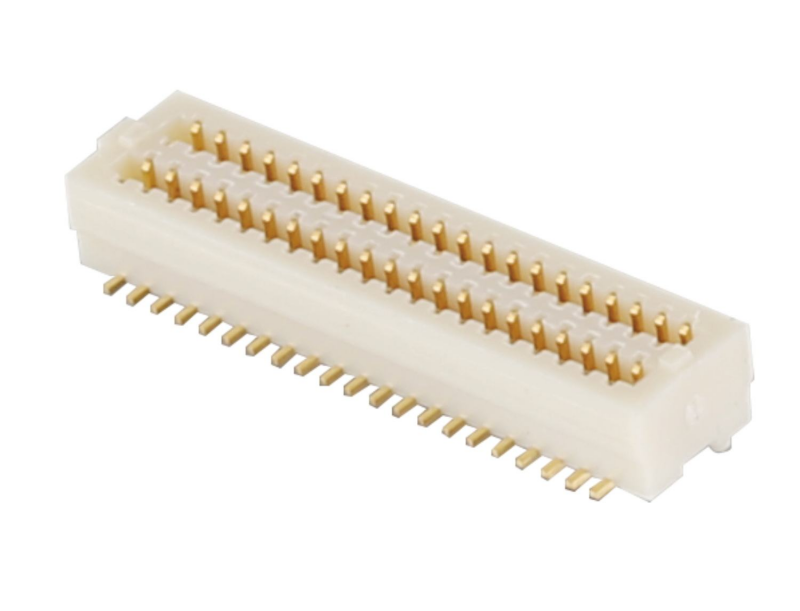

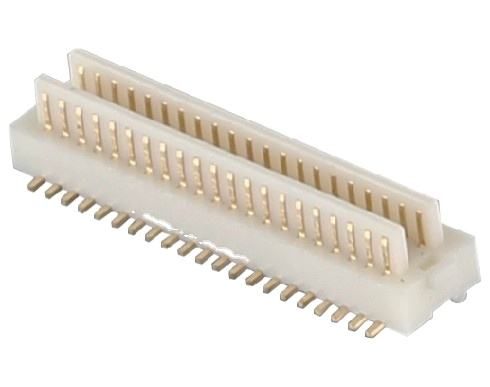

0.5mm Pitch Male Board-to-Board Connector, Double Contact, Multiple Height Long-type
Χαρακτηριστικά Προϊόντος
✅ Σύζευξη με Τυφλό Σύστημα & Αυτόματη Ευθυγράμμιση: Ενσωματωμένο οδηγό για ανοχή θέσης, απορροφά μικρές αποκλίσεις συναρμολόγησης. Αντι-ανάστροφο κλειδί αποτρέπει λανθασμένο προσανατολισμό & ζημιά ακροδέκτη
✅ Δομή Διπλής Επαφής: Διπλά στοιχεία επαφής για εφεδρική επαφή, σταθερή χαμηλή αντίσταση επαφής, ισχυρότερη αντίσταση σε κραδασμούς
✅ Πολλαπλές Επιλογές Ύψους Σύζευξης: Διαθέσιμες παραλλαγές ύψους στοίβαξης τύπου Long για ευέλικτο σχεδιασμό στοίβαξης PCB
✅ Ακεραιότητα Σήματος Υψηλής Ταχύτητας: Βελτιστοποιημένος έλεγχος σύνθετης αντίστασης, υποστηρίζει μετάδοση διαφορικού σήματος υψηλής ταχύτητας για συμπαγείς μονάδες υψηλής πυκνότητας
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφή |
| Ηλεκτρικές Επιδόσεις |
Βήμα |
0.5 mm |
|
Ονομαστικό Ρεύμα |
0.5 A ανά επαφή |
|
Ονομαστική Τάση |
60 V DC |
|
Αντίσταση Επαφής |
≤ 30 mΩ |
|
Αντίσταση Μόνωσης |
≥ 500 MΩ @ DC 500V |
|
Τάση Διηλεκτρικής Αντοχής |
AC 250V, χωρίς διάσπαση |
| Μηχανικές Επιδόσεις |
Κύκλοι Σύζευξης |
500 κύκλοι ελάχιστοι |
|
Εύρος Θερμοκρασίας Λειτουργίας |
-40°C ~ +85°C |
|
Ύψος Σύζευξης |
Πολλαπλά ύψη στοίβαξης τύπου Long προαιρετικά |
| Υλικό & Επιμετάλλωση |
Υλικό Επαφής |
Φωσφορικός Χαλκός |
|
Επιμετάλλωση Επαφής |
Επιχρυσωμένο στην περιοχή σύζευξης, νικέλιο ως υπόστρωμα. Κασσίτερος στην ουρά συγκόλλησης. |
|
Υλικό Περιβλήματος |
LCP, επιβραδυντικό φλόγας UL94V-0 |
| Περιβαλλοντικά |
RoHS & REACH |
Συμβατό με RoHS 2.0, διαθέσιμο REACH |
| Οδηγός Συγκόλλησης |
Τύπος Τοποθέτησης |
Επιφανειακή τοποθέτηση SMD |
|
Προφίλ Αναρροής |
Μέγιστη κορυφή 260°C, χρόνος παραμονής 30 δευτερόλεπτα. Συμβατό με αναρροή χωρίς Pb |
Διασταύρωση / Εναλλακτική
Άμεση εναλλακτική λύση για αρσενικά βύσματα BTB τύπου Molex, JAE, Hirose, TE 0.5mm pitch long-type με διπλή επαφή.
- Ίδιο αποτύπωμα & ανάθεση ακροδεκτών. Δεν απαιτείται σημαντική αναθεώρηση διάταξης PCB.
- Βελτιστοποίηση κόστους διατηρώντας ισοδύναμες μηχανικές επιδόσεις & επιδόσεις υψηλής ταχύτητας.
- Προσαρμοσμένος αριθμός ακροδεκτών/ύψος στοίβαξης μπορεί να αντιστοιχεί στον υπάρχοντα ξένο αριθμό εξαρτήματος.
Χαρακτηριστικά Προϊόντος
- Σχεδιασμός διπλού στοιχείου επαφής: εφεδρικό σημείο επαφής, λιγότερος κίνδυνος διακοπτόμενης σύνδεσης υπό κρούση & κραδασμούς.
- Οδηγός αυτόματης ευθυγράμμισης + κλειδί κατά λάθους εισαγωγής: υποστηρίζει τυφλή σύζευξη, εξαλείφει ζημιά από αντίστροφη εισαγωγή.
- Χαρτοφυλάκιο πολλαπλών υψών σύζευξης τύπου Long: ευέλικτη απόσταση PCB για στοιβασμένες συναρμολογήσεις.
- Περίβλημα LCP υψηλής θερμοκρασίας: σταθερές διαστάσεις κατά την αναρροή SMT, χωρίς παραμόρφωση περιβλήματος.
- Βελτιστοποιημένη γεωμετρία ακροδέκτη: σταθερή σύνθετη αντίσταση για μετάδοση σήματος υψηλής ταχύτητας.
- Σχεδιασμός επιφάνειας SMD για αυτοματοποιημένη συναρμολόγηση PCB.
Πλεονεκτήματα Προϊόντος
- Φιλικό προς τη Συναρμολόγηση: Η ανοχή τυφλής σύζευξης μειώνει την προσπάθεια χειροκίνητης ευθυγράμμισης, χαμηλότερο ποσοστό απόρριψης συναρμολόγησης.
- Υψηλή Αξιοπιστία: Η διπλή επαφή εξασφαλίζει σταθερή συνδεσιμότητα για συσκευές μακράς διάρκειας ζωής.
- Ευελιξία Σχεδιασμού: Ευρύ φάσμα επιλογών ύψους σύζευξης τύπου Long, υποστηρίζει αρθρωτό σχεδιασμό PCB.
- Πλεονέκτημα Κόστους: Αντικατάσταση εισαγόμενων BTB ακροδέκτη προς ακροδέκτη, συντομεύει τον χρόνο παράδοσης & μειώνει το κόστος BOM.
- Έτοιμο για Υψηλή Ταχύτητα: Η συντονισμένη δομή επαφής διατηρεί την ακεραιότητα του σήματος για διαφορικές γραμμές υψηλής ταχύτητας.
- Πλήρης Συμβατότητα SMT: Συσκευασία ταινίας σε καρούλι έτοιμη για αυτόματη μηχανή pick & place.
Εφαρμογή
Μονάδες βιομηχανικού ελέγχου,
φορητές ιατρικές συσκευές,
έξυπνες οθόνες,
πύλες IoT,
βοηθητικές πλακέτες διακομιστών,
υπο-πλακέτες οπτικών πομποδεκτών,
φορητός εξοπλισμός δοκιμών,
ηλεκτρονικά αυτοκινήτων εσωτερικού χώρου,
σύνδεση μεζανίνης στοιβασμένων PCB.
Συσκευασία
Ταινία & Καρούλι (Καρούλι). Τυπική συσκευασία σε καρούλι, συμβατή με αυτόματη μηχανή pick-and-place SMT, απευθείας στη γραμμή παραγωγής σας.
Χρόνος Παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική Παραγγελία: 1-3 εβδομάδες
- MOQ: Διαπραγματεύσιμο
- Διαθέσιμα δωρεάν δείγματα. Γρήγορη διάθεση δειγμάτων.
Πιστοποίηση Εργοστασίου & Προσαρμοσμένη Υπηρεσία
Πιστοποιήσεις: ISO9001, ISO14001, RoHS, REACH
- MOQ: Ευέλικτο MOQ για τυπικά είδη.
- Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων / γρήγορη διάθεση δειγμάτων για μηχανική δοκιμή.
- Προσαρμογή: Διαθέσιμο προσαρμοσμένο ύψος σύζευξης, πάχος επιμετάλλωσης, PIN, χρώμα περιβλήματος και σήμανση. ODM & OEM αποδεκτά.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε πρώτα το απαιτούμενο ύψος στοίβαξης σύζευξης. Αυτή είναι η βασική παράμετρος για τη σειρά τύπου Long.
- Ελέγξτε τον αριθμό ακροδεκτών & την απαίτηση ταχύτητας σήματος: επιλέξτε επιχρύσωση για εφαρμογές υψηλής ταχύτητας/υψηλών κραδασμών.
- Επαληθεύστε τον χώρο στοίβαξης του PCB για να διατηρήσετε την ανοχή μετατόπισης τυφλής σύζευξης.
- Για εφαρμογές με έντονους κραδασμούς, συνιστάται η έκδοση διπλής επαφής έναντι των BTB μονής επαφής.
- Κατεβάστε το φύλλο δεδομένων & το αρχείο 3D STEP για προσομοίωση αποτυπώματος PCB πριν τη διάταξη.
- Ζητήστε ένα δωρεάν δείγμα για επικύρωση σύζευξης & ακεραιότητας σήματος.
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Αυστηρά σύμφωνα με το ISO9001. IQC, OQC, IPQC και QA αποτελούν το 10% του τμήματος Ποιότητας μας. Η δοκιμή CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας πριν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. Μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
