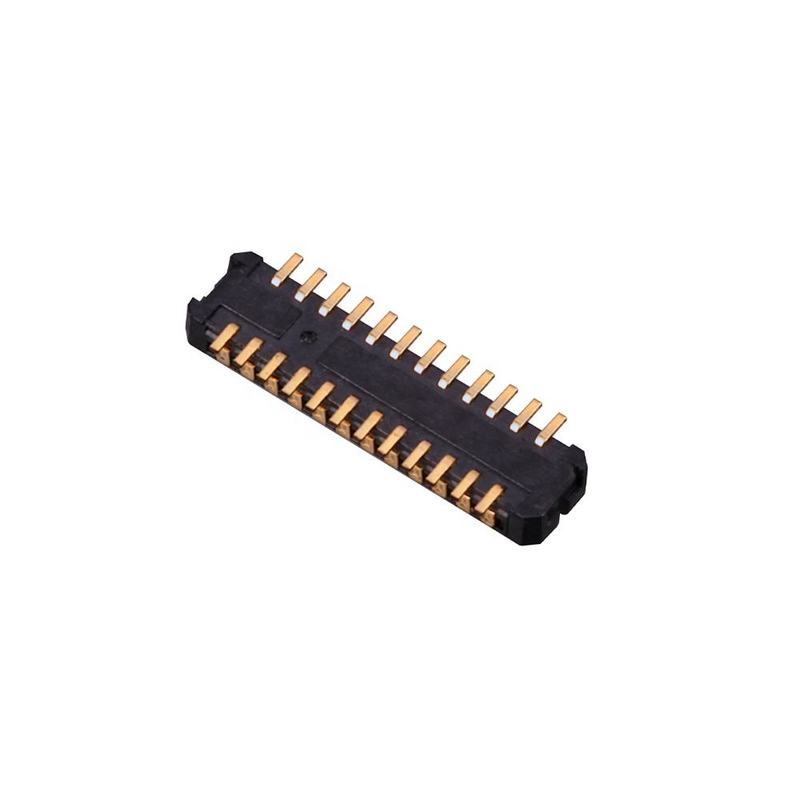

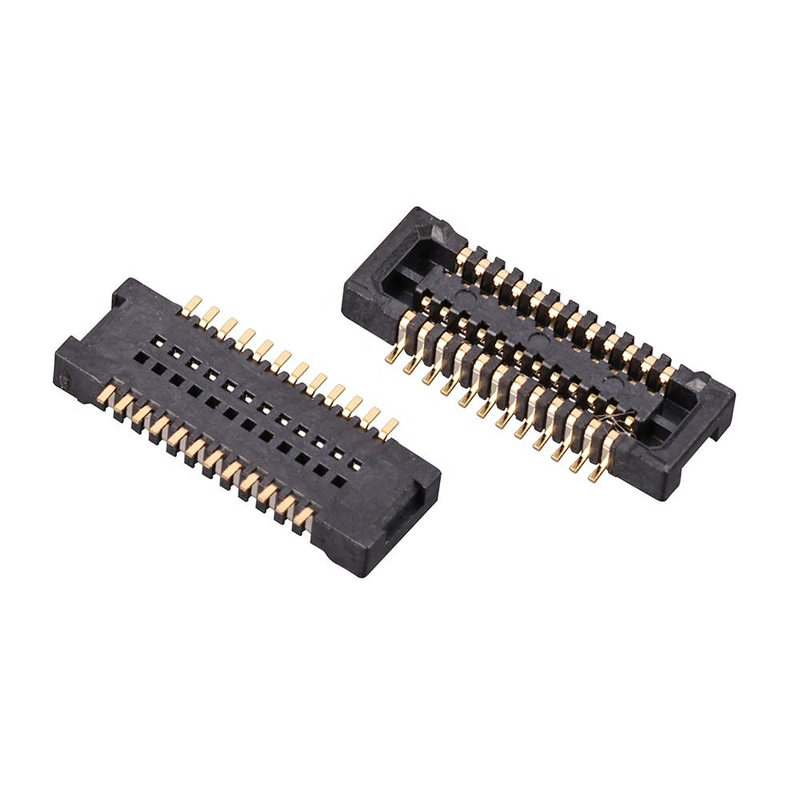

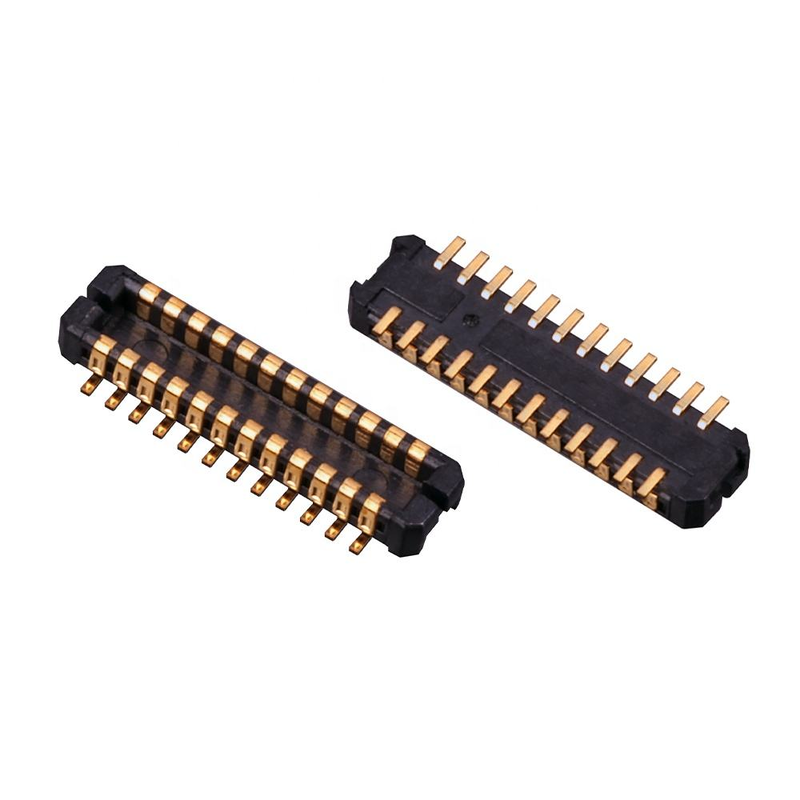

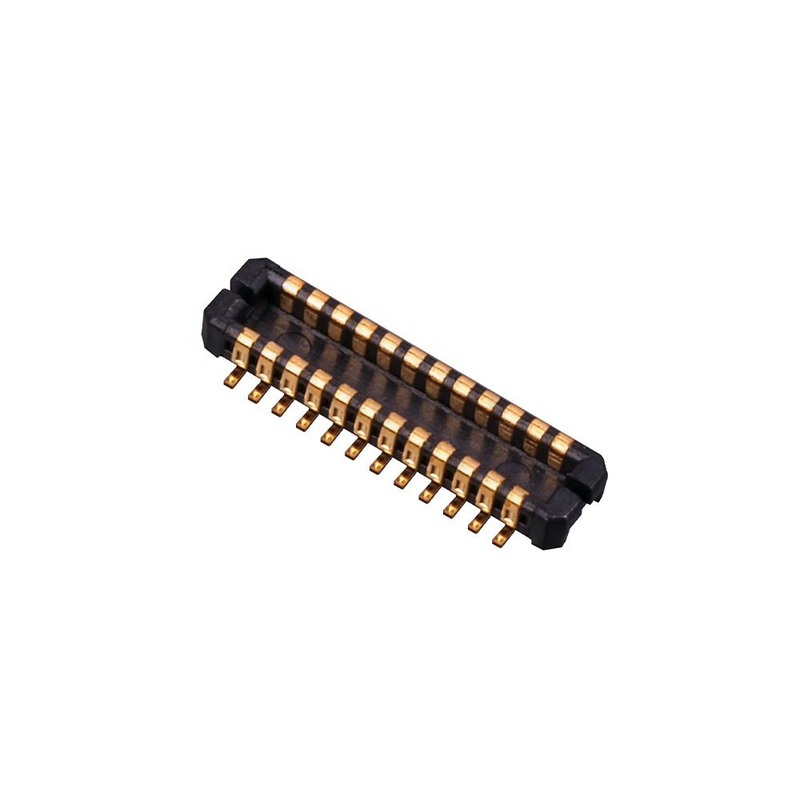

0.4mm 24P BTB Connector Οικονομική Τιμή για IOT TV NB GPS Αρσενικό Βάση Πλακέτας για Έξυπνο Σπίτι IoT Hot Sale στην Ινδία, Τουρκία, Μαλαισία
Κύρια Χαρακτηριστικά Προϊόντος
✅ Τυφλή Σύζευξη & Αυτόματη Ευθυγράμμιση Σχεδιασμός Αντι-παραλληλισμού: Ανέχεται την απόκλιση συναρμολόγησης PCB, αποφεύγει ζημιά στο περίβλημα από λανθασμένη εισαγωγή, μειώνει το ποσοστό αποτυχίας συναρμολόγησης.
✅ Μετάδοση Σήματος Υψηλής Ταχύτητας: Σταθερή ακεραιότητα για ψηφιακά σήματα, λειτουργεί για επικοινωνία δεδομένων μονάδων NB, GPS, IoT.
✅ Καθορισμένο Ύψος Σύζευξης: Σταθερό ύψος στοίβαξης για έλεγχο του κενού PCB, σταθερή μηχανική απόσταση για συμπαγείς μονάδες έξυπνου σπιτιού / τηλεόρασης.
✅ Συσκευασία σε καρούλι SMT, άμεση τοποθέτηση & παραλαβή για αυτοματοποιημένες γραμμές συναρμολόγησης.
Περιγραφή Προϊόντος
| Κατηγορία |
Είδος |
Προδιαγραφή |
| Ηλεκτρική Απόδοση |
Ονομαστικό Ρεύμα |
0.5A ανά ακροδέκτη |
|
Ονομαστική Τάση |
50V AC/DC |
|
Αντίσταση Επαφής |
≤ 30mΩ |
|
Αντίσταση Μόνωσης |
≥ 1000MΩ |
|
Αντοχή σε Τάση |
100V AC για 1 λεπτό |
| Μηχανική Απόδοση |
Κύκλοι Σύζευξης |
≥5000 κύκλοι |
|
Ύψος Σύζευξης |
Προσαρμοσμένο σταθερό ύψος στοίβαξης |
|
Δύναμη Εισαγωγής / Εξαγωγής |
Ισορροπημένη δύναμη για επαναλαμβανόμενη συναρμολόγηση |
| Υλικό & Επιμετάλλωση |
Υλικό Επαφής |
Φωσφορούχος Χαλκός |
|
Επιμετάλλωση Επαφής |
Επιμετάλλωση χρυσού στην περιοχή επαφής, επιμετάλλωση κασσίτερου στην ουρά συγκόλλησης |
|
Υλικό Περιβλήματος |
Πλαστικό LCP ανθεκτικό σε υψηλές θερμοκρασίες |
| Περιβαλλοντικό |
Θερμοκρασία Λειτουργίας |
-40℃ ~ +85℃ |
|
Συμμόρφωση |
RoHS, REACH |
| Οδηγός Συγκόλλησης |
Τύπος Συγκόλλησης |
Αναρροή SMT |
|
Θερμοκρασία Αναρροής |
Ακολουθήστε το τυπικό προφίλ αναρροής SMT. Δεν απαιτείται δευτερογενής συγκόλληση στους ακροδέκτες. |
Διασταυρούμενη Αναφορά / Εναλλακτική
Άμεση συμβατή εναλλακτική λύση με ίδιο αποτύπωμα με σειρές Molex, JAE και Hirose αντίστοιχες BTB. Ίδιο μοτίβο επαφής PCB, δεν χρειάζεται να αναθεωρήσετε τη διάταξη του PCB σας. Άμεση αντικατάσταση για να μειώσετε το κόστος των εξαρτημάτων σας χωρίς επανασχεδιασμό.
Σημείωση: Επαληθεύστε το ύψος σύζευξης και τον αριθμό των ακροδεκτών πριν από την επίσημη σχεδίαση. Δωρεάν δείγματα διαθέσιμα για επικύρωση διάταξης & αξιοπιστίας.
Χαρακτηριστικό Προϊόντος
- Η ενσωματωμένη δομή περιβλήματος κατά της παραμόρφωσης αποτρέπει την αντίστροφη σύζευξη και την κάμψη ακροδεκτών κατά τη χειροκίνητη/αυτόματη συναρμολόγηση.
- Η αυτόματη ευθυγράμμιση απορροφά την ανοχή τοποθέτησης PCB, ιδανική για συναρμολόγηση μονάδων τυφλής σύζευξης.
- Περίβλημα LCP υψηλής θερμοκρασίας, σταθερό κατά την αναρροή SMT, χωρίς παραμόρφωση.
- Σχεδιασμός διπλού δοκού επαφής, διατηρεί σταθερή επαφή υπό κραδασμούς & δονήσεις για μονάδες IoT / ασύρματες μονάδες.
- Τυπικοί αριθμοί ακροδεκτών 10P / 24P, προσαρμόσιμη ποσότητα ακροδεκτών κατόπιν αιτήματος.
Πλεονεκτήματα Προϊόντος
- Ανταγωνιστικό κόστος: Τιμές απευθείας από το εργοστάσιο για μαζική παραγωγή IoT & έξυπνου σπιτιού. Καλή σχέση τιμής-απόδοσης για αγορές Ινδίας, Τουρκίας, Νοτιοανατολικής Ασίας.
- Φιλικό προς την αυτοματοποίηση: Συσκευασία σε καρούλι ταινίας, συμβατό με τυπικές μηχανές SMT pick-and-place.
- Σύντομος χρόνος παράδοσης: Γρήγορη δειγματοληψία & κύκλος μαζικής παραγωγής για επείγουσες εκκινήσεις έργων IoT / TV.
- Επικυρωμένη αξιοπιστία: Πλήρης ηλεκτρικός έλεγχος, έλεγχος κραδασμών και κυκλικής θερμοκρασίας πριν από την αποστολή.
- Αντιστοίχιση τοπικής αγοράς: Αποδεδειγμένη περίπτωση σε έργα έξυπνου σπιτιού & συσκευών NB/GPS στην Ινδία, Τουρκία, Μαλαισία.
Εφαρμογή
- Συσκευές έξυπνου σπιτιού: έξυπνοι αισθητήρες, έξυπνοι διακόπτες, μονάδες ελέγχου
- Μονάδες IoT, ασύρματες μονάδες NB-IoT, πλακέτες εντοπισμού GPS
- Εσωτερική σύνδεση πλακέτας οθόνης τηλεόρασης
- Μικρές ηλεκτρονικές συσκευές, φορητοί τερματικοί σταθμοί
Συσκευασία
Ταινία & Καρούλι (Καρούλι). Τυπική συσκευασία καρουλιού, συμβατή με αυτόματη μηχανή SMT pick-and-place, απευθείας λειτουργία στη γραμμή παραγωγής σας.
Χρόνος Παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική Παραγγελία: 1~3 εβδομάδες
- MOQ: Διαπραγματεύσιμο
- Δωρεάν δείγματα διαθέσιμα. Υποστήριξη γρήγορης διάθεσης δειγμάτων.
Πιστοποίηση Εργοστασίου & Υπηρεσία Προσαρμογής
Πιστοποιήσεις: ISO9001, ISO14001, RoHS, REACH
- MOQ: Ευέλικτο MOQ για τυπικά είδη
- Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων / γρήγορη διάθεση δειγμάτων για τον μηχανικό σας έλεγχο
- Προσαρμογή: Διαθέσιμο προσαρμοσμένο ύψος σύζευξης, πάχος επιμετάλλωσης, PIN, χρώμα περιβλήματος και σήμανση. ODM & OEM αποδεκτά.
Οδηγός Επιλογής Μηχανικού
- Επιβεβαιώστε τον αριθμό ακροδεκτών: 10P ή 24P. Επιβεβαιώστε το απαιτούμενο ύψος στοίβαξης σύζευξης.
- Επαληθεύστε το ρεύμα λειτουργίας, την ταχύτητα σήματος και το εύρος θερμοκρασίας λειτουργίας για το PCB σας.
- Ελέγξτε το αποτύπωμα PCB: το εξάρτημά μας μπορεί να αντικαταστήσει αντίστοιχα Molex/JAE. Δοκιμάστε δωρεάν δείγματα πριν από την οριστική κλείδωμα διάταξης.
- Μέθοδος συναρμολόγησης: επιβεβαιώστε τη διαδικασία αναρροής SMT. Ακολουθήστε τον οδηγό συγκόλλησης για να αποφύγετε ζημιά στους ακροδέκτες.
- Απαίτηση δόνησης & κραδασμών: ενημερώστε μας για το περιβάλλον εφαρμογής σας για κατάλληλη σύσταση επιμετάλλωσης & αξιοπιστίας.
- Για έργα στην Ινδία / Τουρκία / Μαλαισία: μπορούμε να παρέχουμε αναφορά δοκιμών και υποστήριξη εγγράφων αποστολής.
Συχνές Ερωτήσεις
Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής.
Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Θα είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε χρήματα σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Αυστηρά ακολουθούμε το ISO9001. IQC, OQC, IPQC και QA κατέχουν το 10% του τμήματος Ποιότητας μας. Ο έλεγχος CCD εφαρμόζεται στο 99% των εφαρμογών προϊόντων της εταιρείας μας.
Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας πριν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι θα προκαλέσει κάποιο επιπλέον κόστος.
Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
