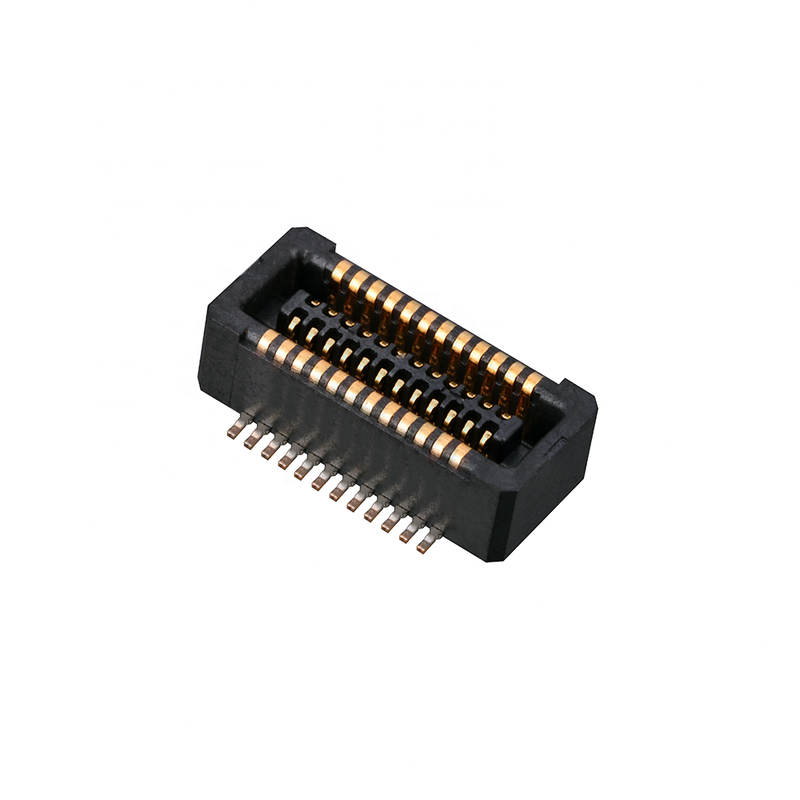

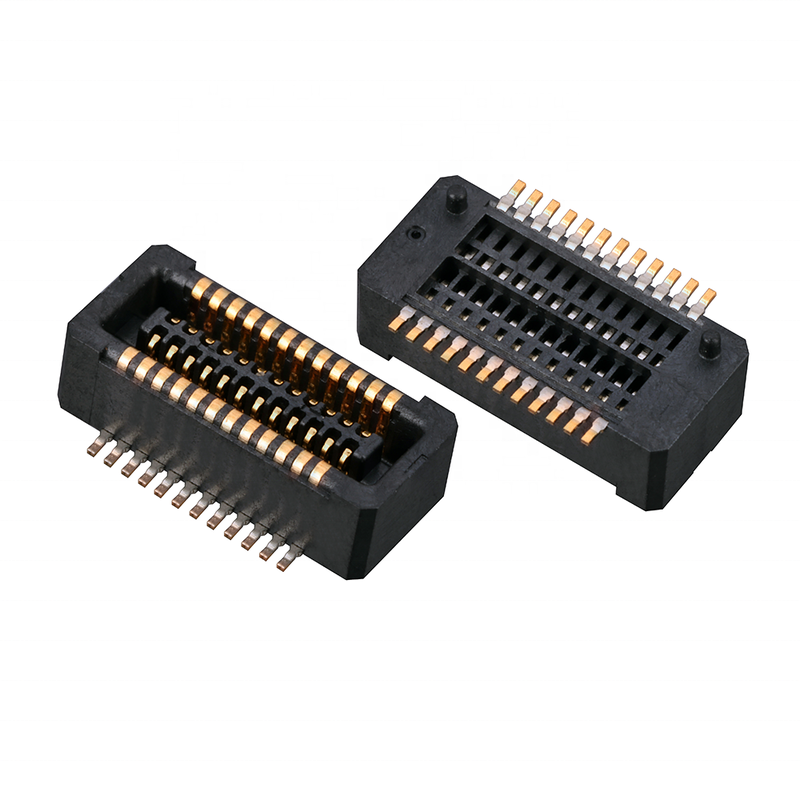

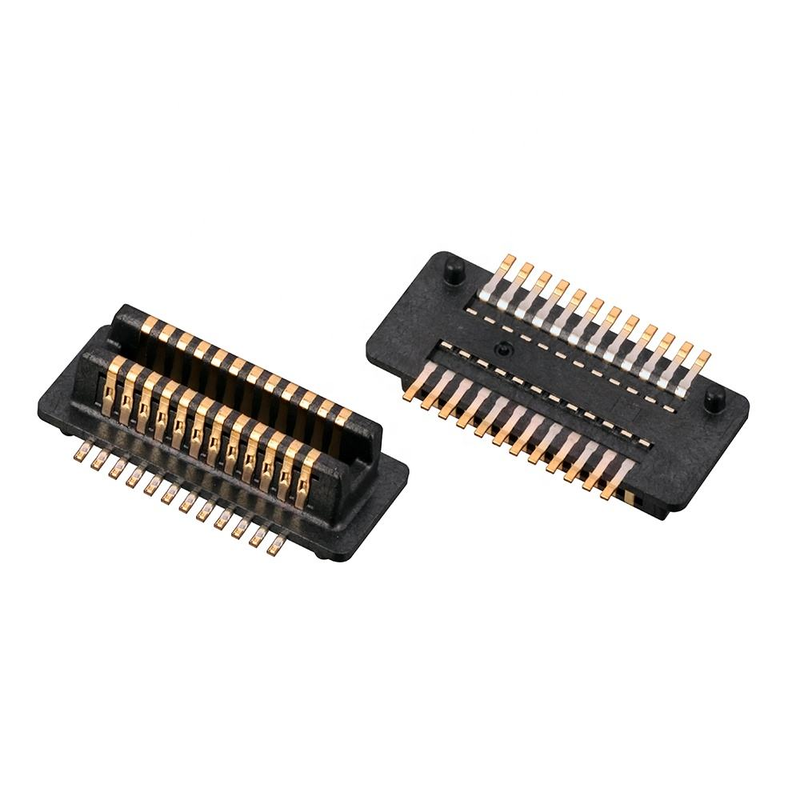

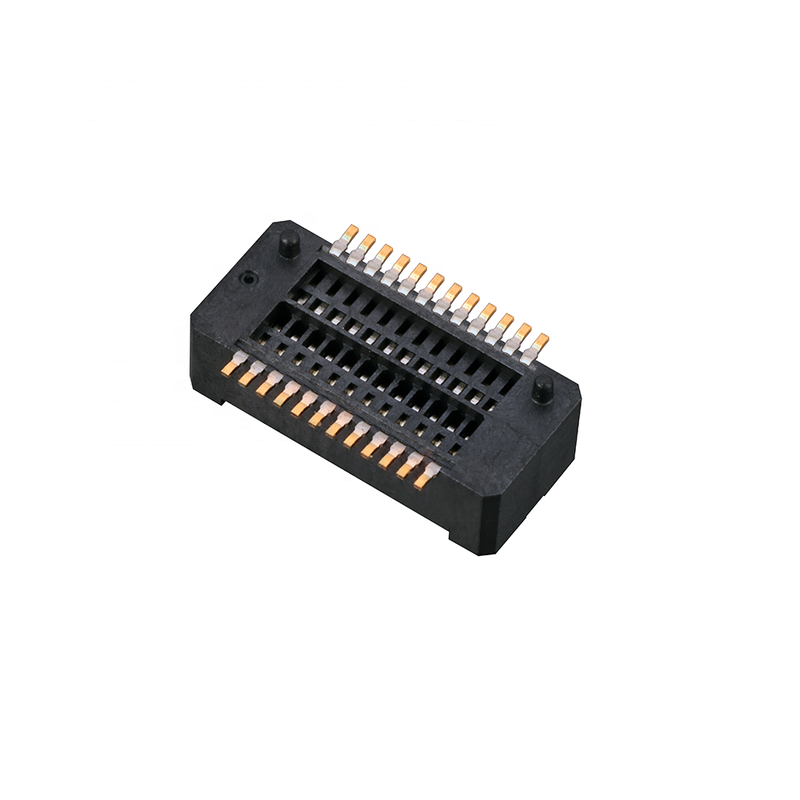

Μικροσκοπικός σύνδεσμος BTB 30 κόμβων αρσενικού τύπου 0,4 mm
Ενσωματωμένη ανοχή τυφλού συνδυασμού και αυτοπροσαρμογής, ακεραιότητα σήματος υψηλής ταχύτητας, σταθερό ύψος στοίβας συνδυασμού.Συσκευή κυλίνδρων SMT για αυτόματη επιλογή και τοποθέτηση
Σημαντικά σημεία του προϊόντος
- Ανοιχτό ζευγάρωμα / Αυτοδιαστολή & Αντι-Κατάληψη: Η ενσωματωμένη δομή πλευρικών οδηγών απορροφά την ανοχή εκτόξευσης της συναρμολόγησης, αποφεύγει τη βλάβη της καρφίτσας κατά την χειροκίνητη/αυτόματη σύνδεση· η αντι-αποστολή αποτρέπει την αντίστροφη εισαγωγή.
- Επιδόσεις μετάδοσης υψηλών ταχυτήτων: Βελτιωμένη γεωμετρία επαφής για σταθερή ακεραιότητα σήματος υψηλής ταχύτητας, υποστηρίζει σήματα υψηλής συχνότητας για ενότητες IoT, NB και GPS.
- Ελεγχόμενο ύψος ζευγαρώματος: Το σταθερό ύψος της στοίβας διατηρεί σταθερό κενό PCB, απλοποιεί τον μηχανικό σχεδιασμό του περιβλήματος και την επικύρωση της αξιοπιστίας των δονήσεων.
Περιγραφή του προϊόντος
| Κατηγορία |
Άρθρο |
Παράμετρος |
| Ηλεκτρική απόδοση |
Πύργος |
0.4 mm |
|
Αριθμός πινών |
30 πιν, αρσενική κεφαλίδα |
|
Κατηγοριοποιημένο ρεύμα |
0.3Α ανά επαφή |
|
Διορισμένη τάση |
50V συνεχής |
|
Μέγιστη αντίσταση επαφής |
≤ 20 mΩ |
|
Min Αντίσταση μόνωσης |
≥ 1000 MΩ |
|
Αντιστέκεται στην τάση |
250V AC / 60s |
| Μηχανικές επιδόσεις |
Κύκλοι ζευγαρώσεως |
≥ 500 φορές |
|
Υψόμετρο ζευγαρώματος |
Καθορισμένο ύψος στοίβας |
|
Δύναμη εισαγωγής/αποσύρσεως |
Εξισορροπημένη δύναμη για αυτοματοποιημένη συναρμολόγηση |
|
Ανεκτικότητα |
Ανεξάρτητη ανοχή της αυτοπροσαρμογής για τυφλό ζευγάρωμα |
| Υλικό και επικάλυψη |
Υλικό επαφής |
Φωσφόρος Χάλκινος |
|
Επικάλυψη επαφής |
Επιλεκτική επιχρυσωμένη επικάλυψη πάνω από το φράγμα νικελίου |
|
Υλικό στέγασης |
ΠΑ9Τ, UL94 V-0 επιβραδυντικό φλόγας |
| Οδηγός για το περιβάλλον και τη συγκόλληση |
Εργασιακή θερμοκρασία |
-40°C ~ +85°C |
|
Τύπος συγκόλλησης |
SMT Επαναχρονημένη συγκόλληση |
|
Δυνατότητα εκκίνησης |
260°C κατ' ανώτατο όριο, διαμονή ≤10 δευτερόλεπτα |
|
Συμμόρφωση |
RoHS, REACH |
Διασταυρούμενη αναφορά / Εναλλακτική
Αντικατάσταση Drop-in για τους κύριους ανδρικούς συνδετήρες BTB 30 πινών με πλάτος 0,4 mm από τις σειρές Molex, JAE, HRS / Hirose, TE. Ίδιο αποτύπωμα PCB και προφίλ ζεύξης.
- Το πλεονέκτημα: άμεση αντικατάσταση χωρίς επανασχεδιασμό της διάταξης των PCB, μικρότερος χρόνος παράδοσης και χαμηλότερο κόστος σε σχέση με τα εισαγόμενα εξαρτήματα.
- Σημείωση: Παρακαλείστε να αναφέρετε τον αριθμό μέρους του στόχου OEM για την ακριβή επαλήθευση του ύψους πινάουτ / στοίβας πριν από το πάγωμα του σχεδιασμού.
Χαρακτηριστικό του προϊόντος
- Νερό 0,4mm πεδίο, 30Pin αρσενικό κάλυμμα πλακέτας για συμπαγή στοιβαγμένη διάταξη PCB
- Οδηγός τυφλού ζευγαρώματος αυτοπροσαρμογής, μειώνει το ποσοστό απόρριψης της συναρμολόγησης
- Δύο δομές επαφής για σταθερή αντίσταση επαφής υπό δονήσεις
- Η διάταξη SMT pad βελτιστοποιημένη για τη διάλεξη και τοποθέτηση ακροφύλλου
- Σχεδιασμός θήκης κατά της σκόνης, κατάλληλη για εσωτερικό περιβάλλον IoT και ελαφρύ βιομηχανικό περιβάλλον
- Καθορισμένο ύψος ζεύξης, εύκολος μηχανικός υπολογισμός στοιβάσεως
Πλεονεκτήματα του προϊόντος
- Φιλικό προς το σύνολο: Η ανοχή αυτοπροσαρμογής αντισταθμίζει τις δυσπροσαρμογές στο PCB, λιγότερες αποτυχίες συναρμολόγησης.
- Σταθερό σήμα: Η προσαρμοσμένη δομή επαφής διατηρεί την ποιότητα σήματος υψηλής ταχύτητας για τις ραδιοφωνικές ενότητες NB/GPS/IoT.
- Έτοιμη για παραγωγή: Συσκευή με ταινία περιτύλιξης, άμεσα συμβατή με τις αυτόματες γραμμές SMT.
- Πλεονέκτημα κόστους και χρόνου εκτέλεσης: Εγχώρια παραγωγή, χωρίς μεγάλο χρονικό διάστημα διεξαγωγής.
- Υποστήριξη σχεδιασμού: φύλλο δεδομένων, 2D σχέδιο, 3D STEP διαθέσιμο για την ομάδα υλικού σας.
Εφαρμογή
- Ασύρματες ενότητες IoT
- Έξυπνος οικιακός ελεγκτής & πίνακες αισθητήρων
- Διασύνδεση υποσταθμού οθόνης τηλεόρασης
- NB-IoT / Μονούλες κυτταρικής επικοινωνίας
- Μονούλες εντοπισμού θέσης GPS
- Σύνθετο καταναλωτικό & φορητό ενσωματωμένο στοιβαγμένο PCB
Συσκευή
Η τυποποιημένη συσκευασία κυλίνδρων, συμβατή με την αυτόματη μηχανή επιλογής και τοποθέτησης SMT, τρέχει απευθείας στη γραμμή παραγωγής σας.
Χρονοδιάγραμμα
- Δείγματα: 3 εργάσιμες ημέρες
- Παραγγελία χύδην: 1-3 εβδομάδες
- MOQ: Διαπραγματεύσιμα
- Δωρεάν δείγματα διαθέσιμα· υποστήριξη ταχείας απελευθέρωσης δειγμάτων
Πιστοποίηση εργοστασίου και εξυπηρέτηση προσαρμογής
Πιστοποιητικά: ISO9001, ISO14001, RoHS, REACH
- Τροποποιημένο: Ευέλικτη MOQ για τα τυποποιημένα προϊόντα
- Πολιτική δειγματοληψίας: Υποστήριξη δωρεάν δειγμάτων / ταχεία απελευθέρωση δειγμάτων για την τεχνική σας δοκιμή
- Προσαρμογή: Προσαρμοσμένο ύψος, πάχος επικάλυψης, PIN, χρώμα στεγασμού και σήμανση διαθέσιμα.
Οδηγίες για την επιλογή μηχανικού
- Επιβεβαιώστε το ύψος της στοίβας, τον αριθμό των πινών και το ζευγάρι ζευγαρώματος αρσενικών και θηλυκών πριν από την κλειδαριά αποτυπωμάτων.
- Ελέγχεται η απαίτηση εύρους ζώνης σήματος για διαδρομές NB/GPS υψηλής ταχύτητας.
- Ελέγξτε το πάχος του PCB, την ανοικτή θέση του περιβλήματος και την απαίτηση δοκιμής δονήσεων.
- Ζητήστε δωρεάν δείγματα για την συναρμολόγηση πρωτοτύπου, δοκιμή ζευγαρώματος και επικύρωση ακεραιότητας σήματος.
- Επικοινωνήστε με τον μηχανικό υλικού μας για 3D αρχείο, φύλλο δεδομένων, και διασταυρούμενη αναφορά μέρος έλεγχο.
