Πίεση Fit Dual 6 8 20 Pin 2*14 2*3 5 Γυναίκα 1mm 1.27mm 2mm 2.54mm Στρώση γωνία SMD/SMT Header Long Pin Header αρσενικός σύνδεσμος

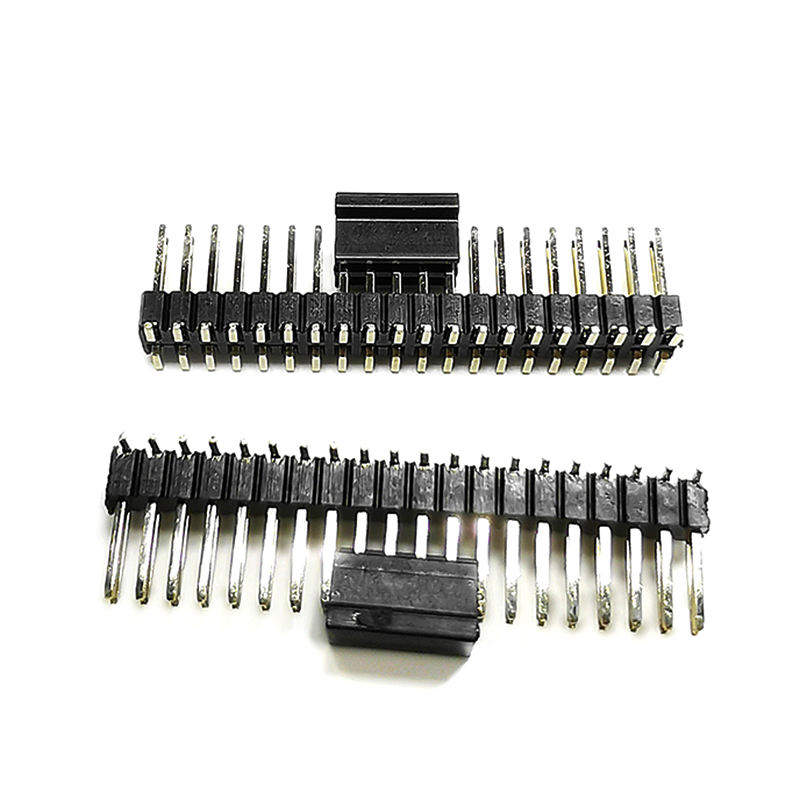

Συνδετήρας αρσενικού τύπου Press-Fit / SMT / THT με μακριά ακίδα – Βήμα 1.0 / 1.27 / 2.0 / 2.54 mm, Μονής & Διπλής σειράς (2×3 / 2×7 / 2×10 / 2×14), Ευθεία / Ορθή γωνία / SMD, Προσαρμοσμένο μήκος ακίδας

Περιγραφή προϊόντος

Επισκόπηση

Αυτή η οικογένεια αρσενικών συνδετήρων με μακριά ακίδα καλύπτει τα τέσσερα κυρίαρχα βήματα σύνδεσης πλακέτας-πλακέτας (1.0 / 1.27 / 2.0 / 2.54 mm) σε μονή και διπλή σειρά, με τρία παράλληλα στυλ τερματισμού: συμβατό press-fit (χωρίς συγκόλληση backplane), SMT gull-wing ορθή γωνία (αυτόματη τοποθέτηση) και THT ευθεία με εκτεταμένη ουρά (στοίβαξη μητέρας-θυγατέρας, κεφαλές αποσφαλμάτωσης, mezzanine). Οι διπλές σειρές 2×3 / 2×7 / 2×10 / 2×14 είναι σε απόθεμα. Οποιαδήποτε 2×n μεταξύ 2×2 και 2×40 είναι διαθέσιμη χωρίς NRE.

Οι τετράγωνες ακίδες είναι από ορείχαλκο (2.54/2.0) ή φωσφορικό χαλκό (1.27/1.0), επιχρυσωμένες στην περιοχή σύνδεσης με φράγμα νικελίου, καλάι στον τερματισμό. Το περίβλημα είναι LCP ή PA6T υψηλής θερμοκρασίας (όχι μόνο PBT), έτσι ώστε η έκδοση SMT να αντέχει σε αναρροή χωρίς μόλυβδο 260 °C για 10 δευτερόλεπτα σύμφωνα με το IEC 60068-2-58 — ίδια κλάση με τη σειρά SEKORM 296.

5 Διαφοροποιημένα Σημεία Πώλησης

1.  Τέσσερα Βήματα, Μία Οικογένεια Εργαλείων​ – 1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm​ τετράγωνη ακίδα Ø0.4 / 0.46 / 0.5 / 0.64 mm αντίστοιχα. Διπλή σειρά 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) και οποιαδήποτε 2×n ενδιάμεσα, μονή σειρά 4/6/8/20/32/40 επίσης καλύπτονται – ο αγοραστής αλλάζει βήμα/αριθμό, όχι τον προμηθευτή.

2. Τρεις Τερματισμοί Παράλληλα​ – Συμβατή ουρά Press-fit​ (Ø0.5 mm eye-of-needle, χωρίς συγκόλληση, για backplane όπως η σειρά Hongyian PF) / SMT gull-wing RA​ (επιφάνεια pick-and-place, 260°C 10s σύμφωνα με SEKORM 296) / THT μακριά ακίδα ευθεία​ (ουρά 11.96 mm προεπιλογή, προσαρμόσιμη 8.5–25 mm για στοίβαξη/μητέρα-θυγατέρα όπως Connray MH25422).

3. Περίβλημα Υψηλής Θερμοκρασίας LCP / PA6T / PA9T, UL94 V-0​ – Όχι φθηνός πολυεστέρας. Η έκδοση SMT αντέχει σε αναρροή χωρίς μόλυβδο 260°C 10s, η έκδοση THT είναι συμβατή με συγκόλληση με κύμα. Οι επιλογές μονωτή ταιριάζουν με βιομηχανικό βαθμό Jetacon / SEKORM.

4. Πραγματικά 3A στα 2.54mm / 1A στα 1.27mm​ – Κράμα Cu C2680 (2.54) ή φωσφορικός χαλκός C5210 (1.27) ακίδες, επιχρυσωμένες 0.05µm / 0.76µm (30µ") προαιρετικά / ματ καλάι. Αντίσταση επαφής ≤20 mΩ, Αντίσταση μόνωσης ≥1000 MΩ, Αντοχή 500–600 V AC – ίδια ηλεκτρικά χαρακτηριστικά με την κλάση tier-1 296/MH25422.

5. Σταυροαναφορά σε SEKORM 296 / Connray MH25422 / Amphenol / Har-win​ – Το μοτίβο επαφής 2.54mm = τυπικό πλέγμα 0.1". Η διπλή σειρά 1.27mm ταιριάζει με το βήμα mezzanine Harwin/Harting har-flex. Επιστρέφουμε σταυροαναφορά + 3D STEP σε 24 ώρες.

Βιομηχανίες Εφαρμογής

• Πλακέτες μητέρας/θυγατέρας / mezzanine​ – THT μακριά ακίδα 2.54mm για Raspberry Pi HAT / κλάση har-flex 1.27mm για κάρτα 5G BBAI

• Βιομηχανικό backplane​ – Press-fit διπλή σειρά 2.0mm 2×10 σε FR4 1.6mm, χωρίς συγκόλληση με κύμα (περίπτωση χρήσης Hongyian PF)

• Πλακέτες ανάπτυξης / κιτ αξιολόγησης​ – SMD RA 2×3 (κλώνος PRT-27910) σε αρχικά σχέδια SparkFun/Adafruit

• Ελεγκτής PLC / DIN rail​ – THT RA 2.54mm 2×7, 3A ισχύς+σήμα

• Υπο-πλακέτα ιατρικής φορητής συσκευής​ – SMT RA 1.27mm 2×10, επιχρυσωμένο, χαμηλού προφίλ περίβλημα 4.3 mm

• Μονάδα αισθητήρα αυτοκινήτου​ – SMT 1.0mm 2×7, LCP V-0, -40~+105 °C

• Συσκευή δοκιμών / ATE​ – μακριά ακίδα 2.54mm 2×40 για πλάκες προσαρμογέα pogo

 Επιλογές Προσαρμογής

• Βήμα: 1.0 / 1.27 / 2.0 / 2.54 mm​ (άλλα 1.5/3.96 κατόπιν αιτήματος)

• Σειρά: μονή/διπλή/τριπλή

• Αριθμός: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Τερματισμός: Συμβατό Press-fit​ / SMT gull-wing (ευθεία/RA)​ / THT ευθεία μακριά ακίδα​ / THT RA

• Μήκος ακίδας: σύνδεση 5.0–11.96 mm, ουρά 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• Ύψος πλαστικού: 2.0 / 2.54 / 4.3 / 5.0 mm

• Επίστρωση: Au flash / 15µ" / 30µ" + Ni / πλήρες καλάι / διπλή

• Περίβλημα: LCP / PA6T / PA9T / PBT μαύρο (χρώμα προαιρετικό)

• Πείροι: με/χωρίς πείρο τοποθέτησης. Προαιρετικό στήριγμα press-fit

Διαδικασία Προσαρμογής Step

1. Συλλογή Απαιτήσεων → 2. Τεχνική Αξιολόγηση & Προσφορά → 3. Αναθεώρηση & Επιβεβαίωση Σχεδίου 3D → 4. Καλούπι / Εργαλεία & Πρωτότυπο → 5. Δοκιμή Δείγματος (αντίσταση επαφής, συγκράτηση, αναρροή) & Έγκριση → 6. Μαζική Παραγωγή → 7. Τελικός Έλεγχος Ποιότητας & Αποστολή.
