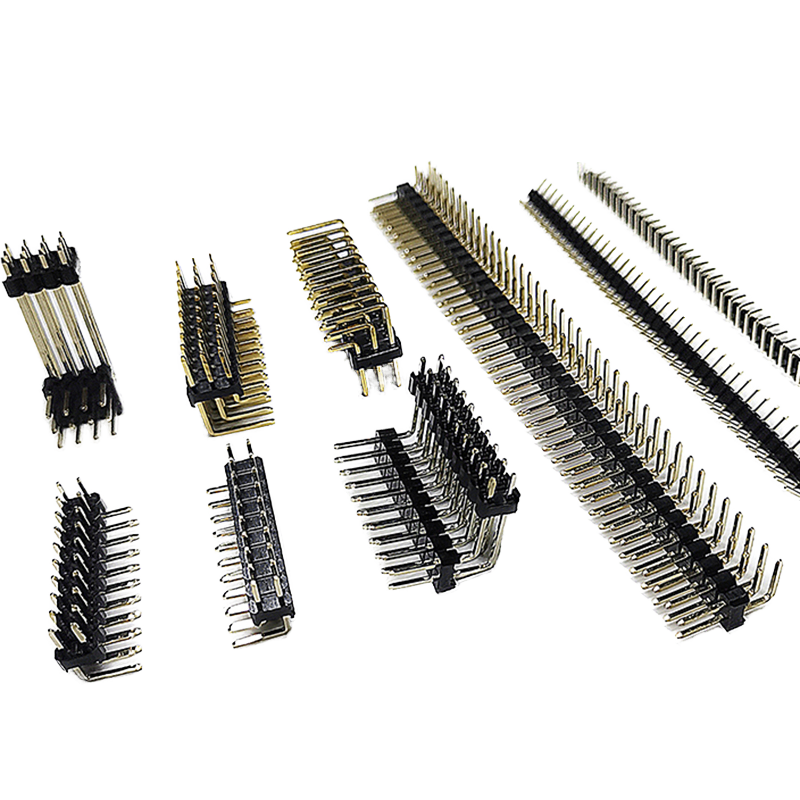

Συνδετήρας ακροδέκτη αρσενικού διπλής σειράς με βήμα 2,54mm, ευθύς, επιχρυσωμένος, τύπου Header Strip

Περιγραφή προϊόντος

Επισκόπηση

Ο ευθύς αρσενικός ακροδέκτης διπλής σειράς με βήμα 2,54mm είναι ο βασικός σύνδεσμος πλέγματος 0,1": τετράγωνοι ακροδέκτες από ορείχαλκο Ø0,64mm πρεσαρισμένοι σε μαύρο μονωτή PBT UL94 V-0, 180° μέσω οπής, επιχρυσωμένο πάνω από νικέλιο στη ζώνη ζεύξης. Παρέχεται ως αποσπώμενο στέλεχος 101,6mm (διπλής σειράς 2×40) που σπάει κάθε 2,54mm σε 2×2 / 2×5 / 2×20 κ.λπ. – ο ακριβής μηχανικός κλώνος των σειρών διπλής σειράς ευθείας Connfly DS1021-2X40SF133-B και SEKORM Z-213 2213S-40G.

Συνδέεται με τυπικούς θηλυκούς ακροδέκτες 2,54mm, περιβλήματα πτύχωσης DuPont και υποδοχές βάσης Arduino/STM32. Η ουρά THT για συγκόλληση με κυματοειδή ροή έχει προεπιλογή 3,0mm. Διατίθενται επίσης 6,0mm (6T) και 10,8mm συνολικό μήκος ακροδέκτη (Connfly 2×40).

Υλικά

• Μονωτής: PBT  μαύρο UL94 V-0; επιλογή PA6T (ICKEY 6T) για συγκόλληση χωρίς μόλυβδο 260°C με κυματοειδή ροή. Επιλογή Nylon 6T/GWT 750°C

• Ακροδέκτης: Ορείχαλκος C2680 Ø0,64mm τετράγωνος. Επιλογή φωσφορικού χαλκού C5210 για >500 κύκλους

• Επίστρωση: Χρυσό φλας 0,05µm πάνω από 50µ" Ni στη ζώνη ζεύξης 5,84mm. Ματ καλάι 2–3µm στην ουρά 3,0mm. επιλεκτικό 30µ" (0,76µm) χρυσό​ προαιρετικό σε MOQ 500 τεμ. (

• Πλαστικές επιλογές: μονό πλαστικό ύψους 2,5mm / διπλό πλαστικό ενισχυμένο (αντι-κάμψη)

Βιομηχανίες εφαρμογής

• Πλακέτες ανάπτυξης / κιτ αξιολόγησης​ – αρσενικό στέλεχος Arduino Mega/Uno, ακροδέκτης STM32 Nucleo, ακροδέκτης στοίβαξης Raspberry Pi HAT (μακρύς ακροδέκτης 6T/10,8mm)

• Βιομηχανικό backplane​ – κάρτες εισόδου/εξόδου PLC, ελεγκτής DIN rail, THT 2×20 σε FR4 1,6mm

• Δοκιμές & μετρήσεις​ – ακροδέκτες εξοπλισμού ATE, πλακέτα burn-in, πλάκες προσαρμογέα pogo

• Καταναλωτικές συσκευές/οικιακές συσκευές​ – πλακέτα ελέγχου πλυντηρίου, πλακέτα φορτιστή, αλυσιδωτή σύνδεση μονάδας LED

• Βοηθητικά αυτοκινήτου​ – μονάδα φωτισμού αυτοκινήτου, δίαυλος σήματος 5V/12V (χρυσό φλας αντι-οξείδωσης)

• Ιατρικές υπο-πλακέτες​ – σύνδεση οθόνης ασθενούς, μεσοεπίπεδο αναλυτή (έκδοση 30µ" χρυσό)

Επιλογές προσαρμογής

• Αριθμός: 2×2 / 2×3 / 2×5 / 2×10 / 2×20 / 2×40​ (αποσπώμενο στέλεχος)

• Πλαστικό: μονό (2,5mm) / διπλό ενισχυμένο

• Ουρά ακροδέκτη: 3,0mm (προεπιλογή) / 6,0mm (6T) / 10,8mm συνολικό (κλώνος Connfly) / 8,5 / 11,96mm

• Μονωτής: PBT μαύρο (προεπιλογή) / PA6T / Nylon 6T / LCP / χρώμα

• Επίστρωση: χρυσό φλας / 30µ" επιλεκτικό​ / πλήρες καλάι / διπλό (Au ζεύξη + Sn ουρά)

• Υλικό ακροδέκτη: ορείχαλκος (προεπιλογή) / φωσφορικός χαλκός

• Συσκευασία: τσάντα PE/σωλήνας/δίσκος

Διαδικασία προσαρμοσμένου βήματος

1. Συλλογή απαιτήσεων → 2. Τεχνική αξιολόγηση & Προσφορά → 3. Αναθεώρηση & Επιβεβαίωση σχεδίου 3D → 4. Καλούπι / Εργαλεία & Πρωτότυπο → 5. Δοκιμή δείγματος (επαφή R, συγκράτηση, αναρροή) & Έγκριση → 6. Μαζική παραγωγή → 7. Τελικός ποιοτικός έλεγχος & Αποστολή.

Η υπηρεσία μας

Διαθεσιμότητα δειγμάτων & Πολιτική

Τα δείγματα αποστέλλονται στους πελάτες μας δωρεάν κατόπιν αιτήματός τους, εφόσον είναι διατεθειμένοι να πληρώσουν τα μεταφορικά, ή μπορούμε να πληρώσουμε τα μεταφορικά για κάποιους παλιούς πελάτες από την πλευρά μας, ή ο πελάτης μπορεί να πληρώσει τα μεταφορικά εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με τον ταχυμεταφορέα μας.

Εγγυήσεις/Διασφαλίσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Διασφαλίζεται γρήγορη παράδοση 15 ημερών.
Οι όροι πληρωμής περιλαμβάνουν T/T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L/C, PayPal, Western Union και άλλα.

Εξυπηρέτηση μετά την πώληση

Εξαιρετική εξυπηρέτηση προσφέρεται μέσω του δικτύου μας από γραφεία και την κεντρική μας υπηρεσία.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ είτε τηλεφωνικά είτε μέσω email, ή αν είναι βολικό, επισκεφθείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο χρονοδιάγραμμα.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Το MOQ μας συνήθως είναι 1000 τεμ., αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφθώ το εργοστάσιό σας;

Α: Καλώς ήρθατε στο εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε να έχουμε μακροχρόνια συνεργασία μαζί σας.

Ε: Ποιος είναι ο χρόνος δειγματοληψίας σας; Ποιος είναι ο χρόνος παράδοσής σας;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή. Εξαρτάται από την ποσότητα.

Ε: Πώς επιθεωρώ τα αγαθά μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή να ζητήσετε από τρίτο μέρος να επιθεωρήσει, ή με επιθεώρηση εικόνων.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Τα μεταφορικά θα δοθούν από την εταιρεία μεταφορών βάσει του Μεικτού Βάρους και του CBM σας.

Ε: Πώς ξέρω αν στείλατε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης (DHL, UPS, FedEx, TNT, EMS, κ.λπ.), ο αεροπορικός φορτωτικός, ή το B/L δια θαλάσσης θα σας αποσταλεί μόλις αποσταλούν τα αγαθά σας. Παρακολουθούμε επίσης την παράδοση και σας ενημερώνουμε. Παρέχεται χρήσιμη εξυπηρέτηση μετά την πώληση. Υποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να φτιάξω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Σίγουρα, απλώς στείλτε μας το σχέδιό σας ή το δείγμα σας.
