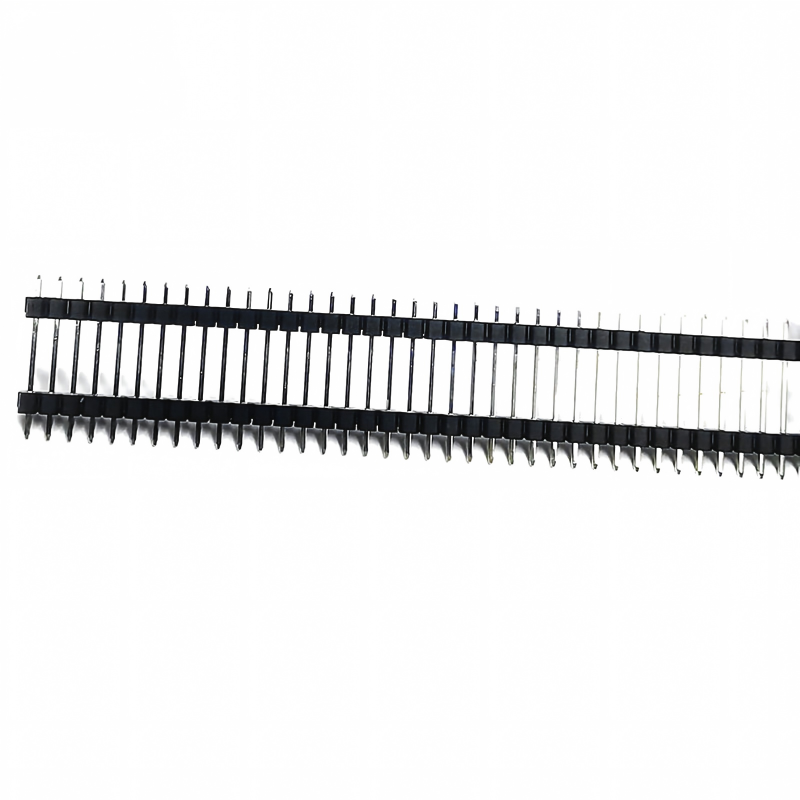

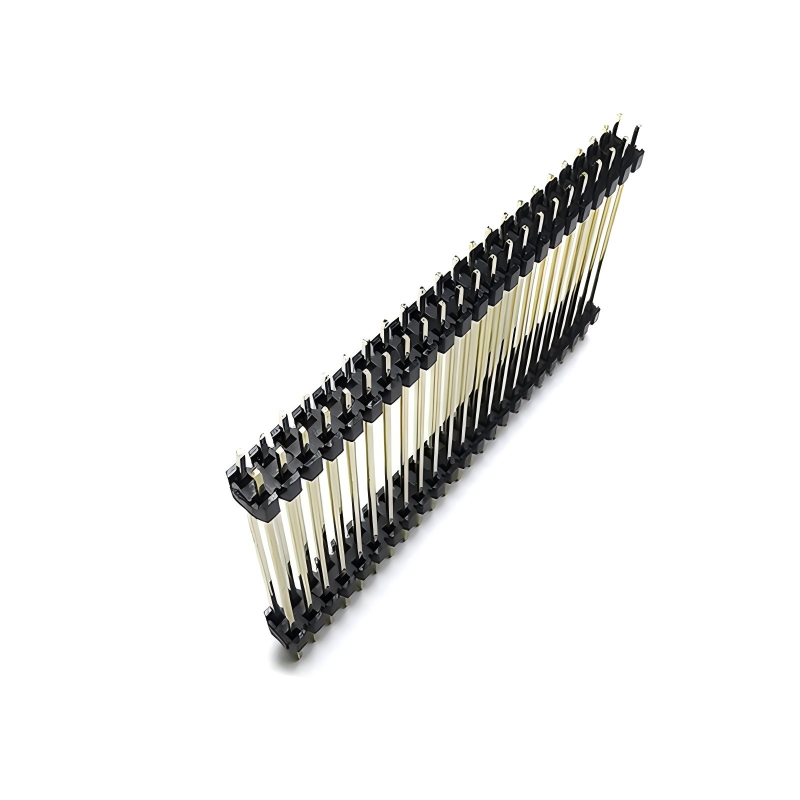

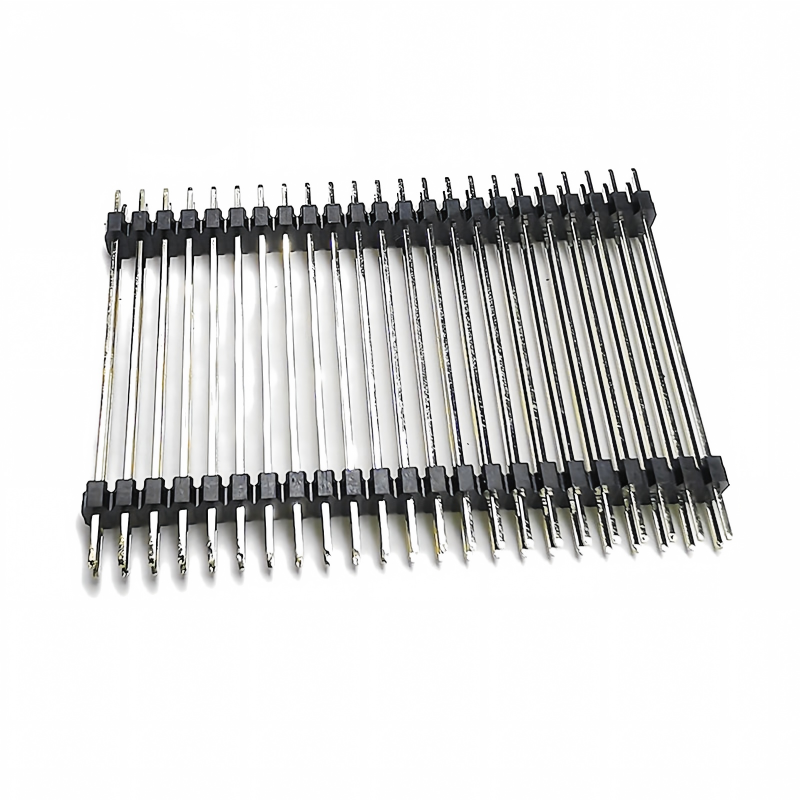

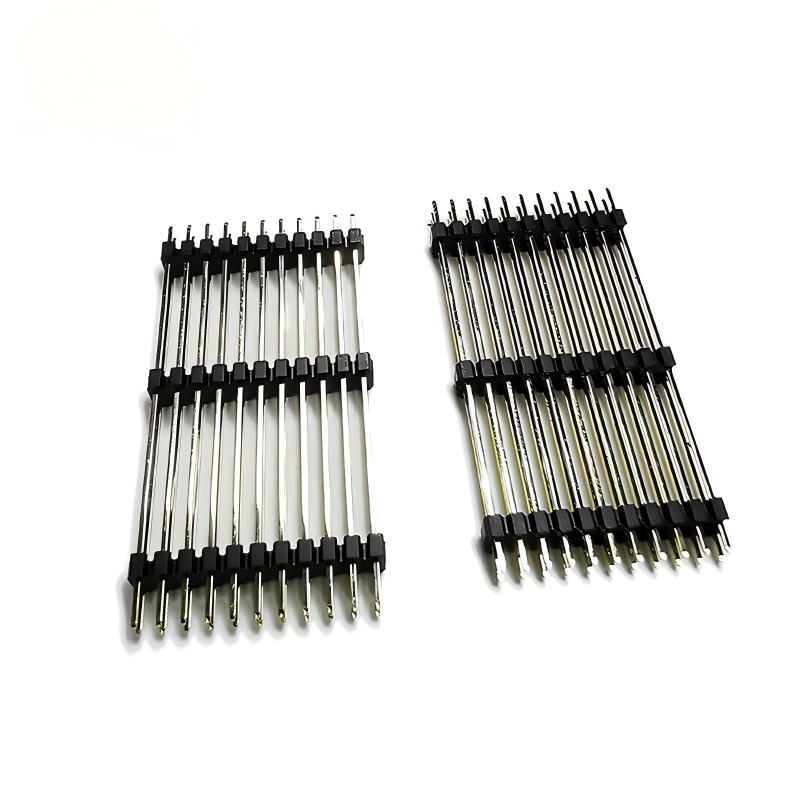

1.27mm Γωνιακός Σύνδεσμος Θηλυκής Κεφαλής Καρφιών PCB Μονής/Διπλής Σειράς 40 Στηλών

1.27mm & 2.0mm Επαφή Θηλυκή Κεφαλή Καρφιών Ορθή Γωνία – Μονή/Διπλή Σειρά, 40-Pin Αποσπώμενο Στέλεχος, Υποδοχή PCB THT, PA6T/LCP UL94 V-0, Φωσφόρου Χαλκός / Ορείχαλκος Επαφή

Περιγραφή Προϊόντος

Επισκόπηση

Η Θηλυκή Κεφαλή Καρφιών Ορθή Γωνία 1.27mm / 2.0mm​ είναι μια υποδοχή διέλευσης 90° για συνδέσεις πλακέτας-πλακέτας και καλωδίου-πλακέτας, όπου η αντίστοιχη αρσενική κεφαλή καρφιών στέκεται κάθετα στην θυγατρική πλακέτα και η υποδοχή βρίσκεται επίπεδη στην κύρια πλακέτα PCB (τυπική θηλυκή υποδοχή Arduino Mega/Uno, βασική πλακέτα STM32, θυγατρική πλακέτα βιομηχανικού αισθητήρα). Παρέχεται ως αποσπώμενο στέλεχος μονής σειράς 40 ακίδων​ (σπάει σε 4/6/8/16/20/32) και στέλεχος διπλής σειράς 40 ακίδων 2×20​ (διπλή σειρά 2×3–2×40 κατόπιν αιτήματος).

Η έκδοση 1.27mm χρησιμοποιεί επαφές από φωσφόρο χαλκό σε PA6T ή LCP​ (μηχανικό κλώνο KLS1-208C, προεπιλεγμένο ύψος μονωτή 4.3mm, επιλογή ύψους 8.5mm). Η έκδοση 2.0mm χρησιμοποιεί ορείχαλκο σε PBT/PA6T​ με ονομαστική τιμή 2A ανά κλάση RA Yuanyue/Antenk. Και οι δύο είναι THT για κυματοειδή συγκόλληση, όχι SMT.

5 Διαφοροποιημένα Σημεία Πώλησης

1. 1. Δύο Βήματα, Μία Οικογένεια RA​ – 1.27mm (0.05")​ ονομαστική τιμή 1.0 A​ ανά κλάση KLS1-208C / Preci-Dip 850. 2.0mm​ ονομαστική τιμή 2.0 A​ ανά κλάση RA Yuanyue/Antenk. Μονή σειρά 4–40 ακίδες, διπλή σειρά 2×3–2×40 (2×20=40 διπλό στέλεχος). Γραμμές αποκόλλησης στο μονό στέλεχος 40 ακίδων.

   2. Αληθινή Ορθή Γωνία THT, 90°±3°​ – Το KLS1-208C ορίζει "Ορθή Γωνία Καρφιού ±3°". Μήκος ουράς 3.0 mm (1.27mm) / 3.0–4.0 mm (2.0mm) διέλευσης, έτοιμο για κυματοειδή συγκόλληση. Όχι SMT gull-wing (έκδοση SMT πωλείται ξεχωριστά).

   3. Περίβλημα PA6T / LCP, UL94 V-0, Ανθεκτικό σε Αναρροή​ – Το 1.27mm χρησιμοποιεί PA6T ή LCP (KLS1-208C-B/C). Το 2.0mm PBT/PA6T V-0. Θερμοκρασία επεξεργασίας 230°C/30s (PBT) ή 260°C/10s (PA6T/LCP) σύμφωνα με το έγγραφο Yuanyue/Antenk.

   4. 1A / 2A Αληθινή Ονομαστική Τιμή, 20mΩ Μέγιστο, 500V AC​ – Τετραγωνική επαφή από φωσφόρο χαλκό (1.27) ή ορείχαλκο (2.0) Ø0.46mm / Ø0.5mm, χρυσή λάμψη πάνω από 50µ" Ni ή ματ καλάι. IR ≥1000MΩ, DWV 500V AC 1min (1.27) / 500V (2.0). Όχι "0.5A παιδικής ποιότητας".

   5. Σταυροαναφορά Pin-to-Pin σε KLS / Preci-Dip / Antenk / Harwin​ – Το μοτίβο ακίδων 1.27mm ταιριάζει με KLS1-208C-4.3-1-40-R-B και Preci-Dip 850-10-040-20-001101. Το 2.0mm ταιριάζει με το κουτί/θηλυκή κεφαλή Antenk 2.0mm RA. Επιστρέφουμε STEP + σταυροαναφορά σε 24 ώρες.

Υλικά

• Περίβλημα 1.27mm: PA6T (KLS "B") ή LCP (KLS "C"), μαύρο, UL94 V-0

• Περίβλημα 2.0mm: PBT (επεξεργασία 230°C) ή PA6T (επεξεργασία 260°C), μαύρο, V-0

• Επαφή 1.27mm: Φωσφόρου χαλκός C5210, Ø0.46 mm τετραγωνικό, χρυσή λάμψη 0.05µm / 0.76µm (30µ") πάνω από 50µ" Ni, ή ματ καλάι

• Επαφή 2.0mm: Ορείχαλκος C2680, Ø0.5 mm τετραγωνικό, ίδιες επιλογές επίστρωσης

• Ουρά: 3.0 mm (1.27) / 3.0–4.0 mm (2.0) επικασσιτερωμένο πόδι THT, περιοχή πρεσαρίσματος Ø0.64 mm

Βιομηχανίες Εφαρμογής

• Πλακέτες Ανάπτυξης / Κιτ Αξιολόγησης​ – Θηλυκή υποδοχή Arduino Uno/Mega (αδελφός 2.54mm), βασική πλακέτα STM32 Nucleo 2.54mm + μεζανίν 1.27mm, υποδοχή μονάδας XBee/Bluetooth (1.27mm 2×10)

• Βιομηχανικό Backplane​ – Θυγατρικές πλακέτες I/O PLC, ελεγκτής DIN rail, 1.27mm 2×20 για μεζανίν 5G BBAI

• Δοκιμές & Μετρήσεις​ – Στελέχη εξοπλισμού ATE, υποδοχές πλακέτας burn-in, πλάκες προσαρμογέα pogo

• Αυτοκινητοβιομηχανία/Πλοήγηση​ – Ανάπτυξη καλωδίου για οθόνη LCD πλοήγησης αυτοκινήτου (χρήση Smolex 1.27 RA)

• Ιατρική Υποπλακέτα​ – Μονάδα σύνδεσης οθόνης ασθενούς, 1.27mm 2×7 RA με χρυσή λάμψη

• Καταναλωτικές Συσκευές/Οικιακές Συσκευές​ – Πλακέτα ελέγχου πλυντηρίου καλώδιο-πλακέτα (1.27/2.0 RA)

Επιλογές Προσαρμογής

• Βήμα: 1.27mm​ / 2.0mm​ (1.0/2.54 κατόπιν αιτήματος)

• Σειρά: μονή (1×4–1×40) / διπλή (2×3–2×40)

• Ύψος μονωτή: 1.27mm → 2.1/3.4/4.3/5.0/8.5mm; 2.0mm → 4.9/6.3/8.1mm

• Επαφή: φωσφόρος χαλκός (1.27) / ορείχαλκος (2.0)

• Επίστρωση: χρυσή λάμψη / 30µ" / 50µ" + Ni / πλήρες καλάι

• Ουρά: 3.0mm (1.27) / 3.0–4.0mm (2.0) / προσαρμοσμένη

• Πείρος: με/χωρίς πείρο θέσης

• Συσκευασία: σωλήνας/δίσκος / ταινία σε τροχό (μόνο SMT)

Διαδικασία Προσαρμογής Step

1. Συλλογή Απαιτήσεων → 2. Τεχνική Αξιολόγηση & Προσφορά → 3. Ανασκόπηση & Επιβεβαίωση Σχεδίου 3D → 4. Καλούπι / Εργαλεία & Πρωτότυπο → 5. Δοκιμή Δείγματος (αντίσταση επαφής, συγκράτηση, αναρροή) & Έγκριση → 6. Μαζική Παραγωγή → 7. Τελικός Έλεγχος & Αποστολή.

Η υπηρεσία μας

Διαθεσιμότητα Δειγμάτων & Πολιτική

Τα δείγματα αποστέλλονται στους πελάτες μας δωρεάν κατόπιν αιτήματος, εφόσον είναι διατεθειμένοι να πληρώσουν τα μεταφορικά, ή μπορούμε να πληρώσουμε τα μεταφορικά για κάποιους παλιούς πελάτες από την πλευρά μας, ή ο πελάτης μπορεί να πληρώσει τα μεταφορικά εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με τον ταχυμεταφορέα μας.

Εγγυήσεις/Πιστοποιητικά/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Εξασφαλίζεται παράδοση 15 ημερών.
Οι όροι πληρωμής περιλαμβάνουν T/T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L/C, PayPal, Western Union, και άλλα.

Εξυπηρέτηση μετά την Πώληση

Προσφέρεται εξαιρετική εξυπηρέτηση μέσω του δικτύου μας από γραφεία και την κεντρική μας έδρα.
Παρακαλούμε επικοινωνήστε με το τμήμα μάρκετινγκ πωλήσεων είτε τηλεφωνικά είτε μέσω email, ή αν είναι βολικό, επισκεφθείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο χρονοδιάγραμμα.

Συχνές Ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Το MOQ μας συνήθως είναι 1000 τεμ, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφθώ το εργοστάσιό σας;

Α: Καλώς ήρθατε στο εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε να έχουμε μακροχρόνια συνεργασία μαζί σας.

Ε: Ποιος είναι ο χρόνος δειγματοληψίας σας; Ποιος είναι ο χρόνος παράδοσής σας;

Α: 7 ημέρες για δείγματα, και 15-20 ημέρες για μαζική παραγωγή. Εξαρτάται από την ποσότητα.

Ε: Πώς επιθεωρώ τα αγαθά μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή να ζητήσετε από τρίτο μέρος να επιθεωρήσει, ή μέσω επιθεώρησης φωτογραφιών.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών βάσει του Μεικτού Βάρους και του CBM σας.

Ε: Πώς ξέρω αν στείλατε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης (DHL, UPS, FedEx, TNT, EMS, κ.λπ.), ο αεροπορικός φορτωτικός, ή το B/L δια θαλάσσης θα σας αποσταλεί μόλις αποσταλούν τα αγαθά σας. Παρακολουθούμε επίσης την παράδοση και σας ενημερώνουμε. Η χρήσιμη εξυπηρέτηση μετά την πώληση παρέχεται. Υποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να φτιάξω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Βεβαίως, απλώς στείλτε μας το σχέδιό σας ή το δείγμα σας.
