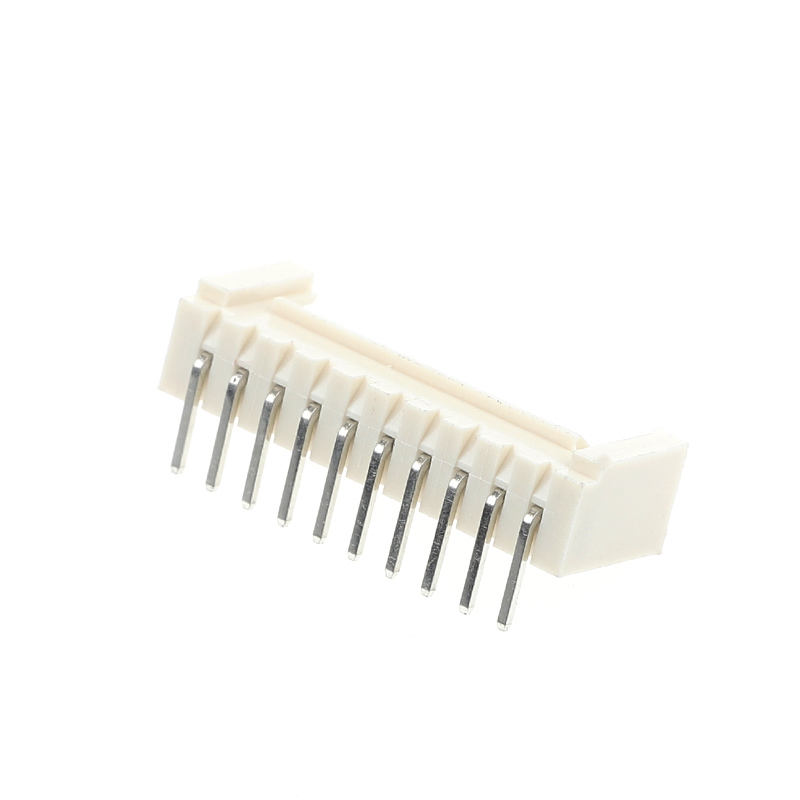

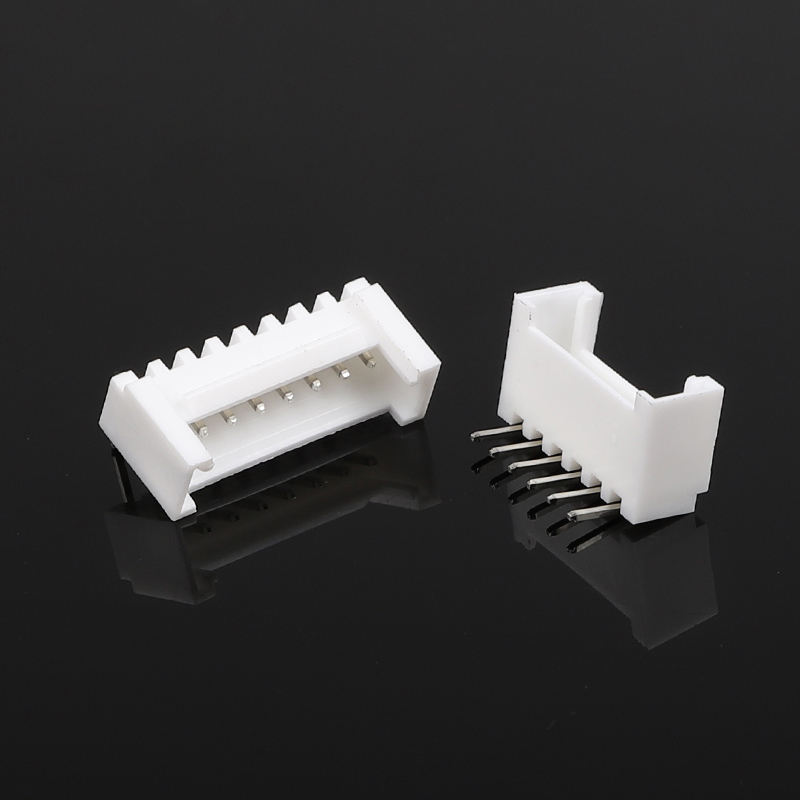

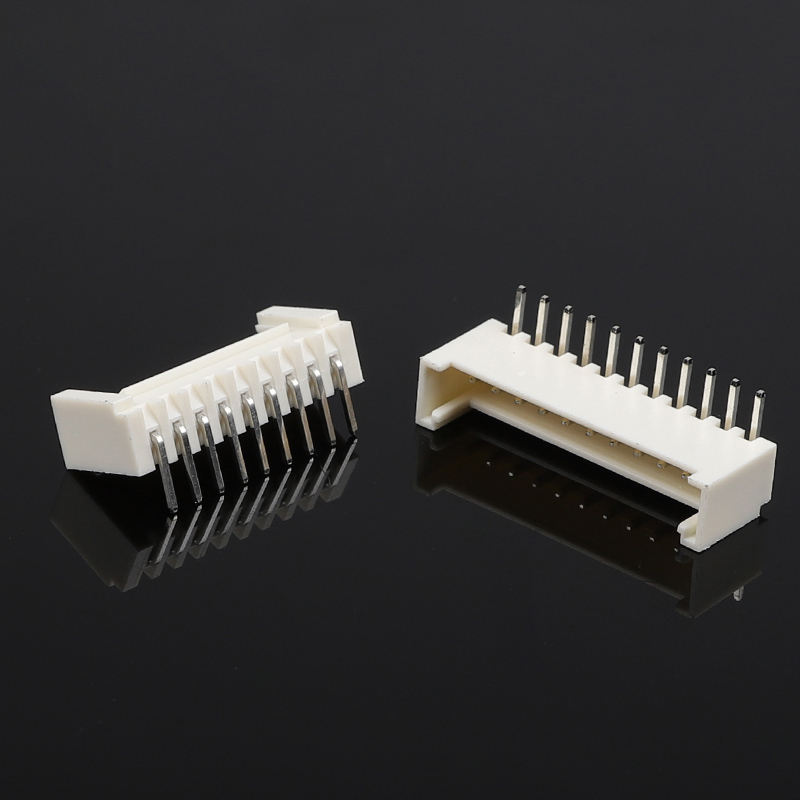

Σύνδεσμος καλωδιακής σανίδας 90 μοίρες Οριζόντια δέσμη Κουμπωμένη καρφίτσα 2,0 mm Pitch Γυναίκα Plug-in Nylon στερέωμα
Περιγραφή του προϊόντος
| Άρθρο |
Προδιαγραφές |
| Τύπος προϊόντος |
Τεχνική διάταξη για την κατασκευή καλωδίων για την κατασκευή καλωδίων |
| Πύργος |
20,0 mm |
| Στυλ εγκατάστασης |
DIP μέσα από τρύπα, δεξιά γωνία / οριζόντια |
| Διαθέσιμες θέσεις |
2- 16 Θέσεις (Συμβατικές), διαπραγματεύσιμες ειδικές θέσεις |
| Υλικό στέγασης |
Νάιλον PA66, επιβραδυντικό φλόγας UL94‐V‐0 |
| Τερματικό υλικό |
Κάλκινος / Φωσφορικός-Χάλκινος |
| Τυποποιημένη επικάλυψη |
Πλαστική από κασσίτερο· προαιρετική επιφάνεια από χρυσό |
| Κατηγοριοποιημένο ρεύμα |
3 A AC/DC (ανά κύκλωμα) |
| Διορισμένη τάση |
250 V AC/DC |
| Αντίσταση επαφής |
≤ 20 mΩ (αρχική) |
| Αντίσταση μόνωσης |
≥ 1000 MΩ |
| Αντιστέκεται στην τάση |
1000 V AC / 1 λεπτό |
| Περιοχή θερμοκρασίας λειτουργίας |
-25 °C ~ +85 °C |
| Κύκλοι ζευγαρώσεως |
≥ 500 κύκλοι |
| Συμβατό μέτρο καλωδίου |
AWG #24-#28 νήματα με ράβδους |
| Συμμόρφωση |
RoHS, REACH |
| Συμφωνούμενα μέρη |
Τερματικά συρρίκνωσης, ζευγαρωτική κεφαλή αρσενικού φύλου, προσαρμοσμένη σχοινιά |
Αυτό το οριζόντιο θηλυκό περίβλημα από καλώδιο σε πλακέτα με κλίση 2,0 mm, δεξιά γωνία 90 μοίρες, είναι ένας DIP διατρυφόρος καμπυλωτός σύνδεσμος με ενσωματωμένη μαντήλα θετικού κλειδαριού,κατασκευασμένα για αξιόπιστη σύνδεση σήματος και καλωδίου-PCB χαμηλής ισχύος σε ηλεκτρονικά σύνολα περιορισμένου χώρουΗ ενσωματωμένη μπουκέτα κλειδαριού παρέχει σταθερή συγκράτηση από δονήσεις και τυχαία ανάσυρση, εξαλείφοντας τους κινδύνους διαλείπουσας σύνδεσης που είναι συνηθισμένοι στις εναλλακτικές λύσεις χωρίς κλειδαριά.Τυλιγμένα από υψηλής ποιότητας νάιλον UL94‐V‐0 (PA66), αυτό το περίβλημα δοχείου υποστηρίζει τη διαδικασία συγκόλλησης κυμάτων, σταθερές ηλεκτρικές επιδόσεις και μακροχρόνια διάρκεια ζωής για ηλεκτρονικά προϊόντα μαζικής παραγωγής.Διαθέσιμα σε πολλαπλά νούμερα πινών για ευέλικτη διάταξη PCB, χρησιμεύει ως οικονομικά αποδοτική υποκατάστατο των συνηθισμένων σειρών καλωδίου-επιφάνειας 2,0 mm τύπου κλειδαριού.
Πλεονεκτήματα του προϊόντος
- 90° Οριζόντια δομή DIP: Η οριζόντια πλευρική σύνδεση εξοικονομεί κατακόρυφη διαφάνεια PCB, ιδανική για συμπαγή διάταξη περίβλησης.καλύτερη αντοχή σε κρούσματα από τις εκδόσεις SMT για συσκευές ευάλωτες σε δονήσεις.
- Επικαιροποιημένη κλειδαριά φερμουάρ: Ακούσιμο πιεστικό κλικ όταν είναι πλήρως ζευγαρωμένο· αποτρέπει την τυχαία αποσύνδεση κατά τη μεταφορά, τη συναρμολόγηση ή τη λειτουργία του εξοπλισμού· αποτρέπει την πτώση του σήματος που προκαλείται από χαλαρό ζευγάρωμα.Το πολωμένο περίβλημα εμποδίζει την αντίστροφη εισαγωγή για την προστασία των κυκλωμάτων PCB.
- Υψηλής θερμοκρασίας στερέωμα από νάιλον PA66: Αξιολόγηση επιβράδυνσης φλόγας UL94-V-0, συμβατή με την τυποποιημένη συγκόλληση κυμάτων, σταθερές διαστάσεις σε θερμική πορεία, χαμηλός κίνδυνος παραμόρφωσης κατά την συγκόλληση παραγωγής.
- Συνεπής ηλεκτρική απόδοση: Η βελτιστοποιημένη γεωμετρία επαφής διατηρεί χαμηλή αντίσταση επαφής σε επαναλαμβανόμενους κύκλους ζευγαρώματος. Η αυστηρή επιθεώρηση πρώτων υλών και κατά τη διαδικασία μειώνει το ποσοστό αποτυχίας πεδίου για έργα OEM μεγάλου όγκου.

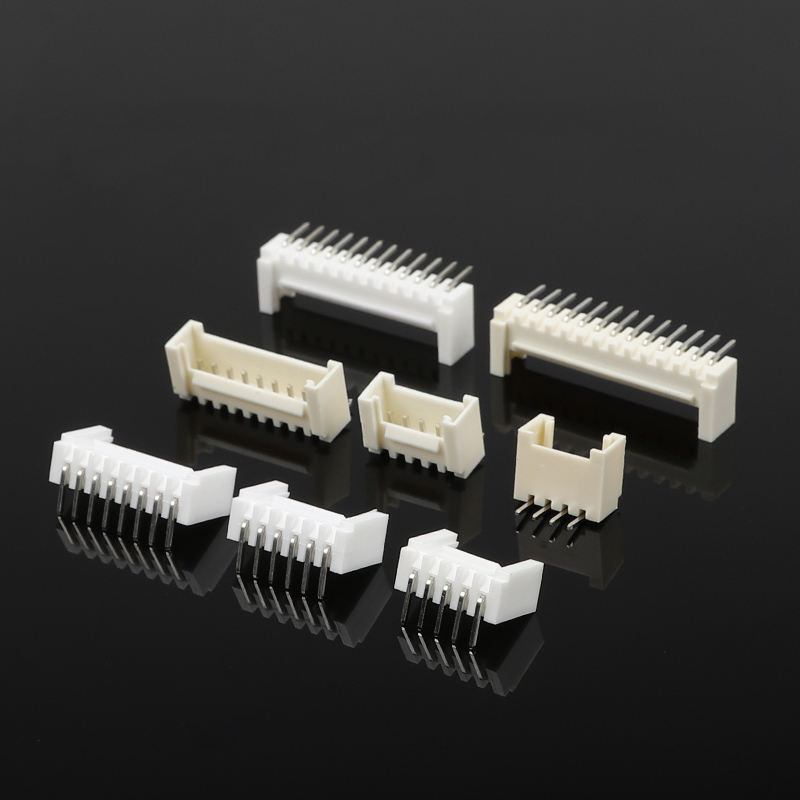

- Ευρεία κάλυψη με αριθμό καρτών και προσαρμοσμένη υποστήριξη: τυποποιημένες θέσεις 2P‐16P σε αποθέματα, προσαρμοσμένος αριθμός καρφίτσες, επιλογές επικάλυψης τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικών τερματικώνΥπηρεσίες προσαρμοσμένης σήμανσης και αντιστοίχισης καλωδιακών σχοινιών που είναι διαθέσιμες για ειδικές απαιτήσεις έργου.
- Πλήρης συμμόρφωση: Συμμόρφωση με τα πρότυπα RoHS και REACH, ικανοποίηση των παγκόσμιων απαιτήσεων εισαγωγής ηλεκτρονικών ειδών καταναλωτικής και βιομηχανικής χρήσης· εκθέσεις δοκιμών και αρχεία σχεδίων διαθέσιμα κατόπιν αιτήματος για επικύρωση του σχεδιασμού.
Καλό για διασύνδεση εσωτερικού σήματος και χαμηλής ισχύος σε διάφορες βιομηχανίες:
- Καταναλωτικά Ηλεκτρονικά: Οικιακές συσκευές, ενότητες έξυπνου σπιτιού, πάνελ οθόνης, εκτυπωτές και σαρωτές
- Βιομηχανικός έλεγχος: Μονούλες αισθητήρων, πίνακες ελέγχου, μικρές συσκευές αυτοματισμού
- LED & Φωτισμός: Πίνακες οδηγών LED, μονάδες ελέγχου εσωτερικού φωτισμού
- Ιατρική και οργάνωση: Εργαλεία δοκιμών, φορητές ιατρικές συσκευές
- Αγορά δευτερογενών συσκευών αυτοκινήτων: Εφοδιασμένα βοηθητικά ηλεκτρονικά συστήματα
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΛογκ, μπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA καταλαμβάνουν το 10% του τμήματος ποιότητας μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας.Και οι τιμές αλλάζουν συνεχώς λόγω του κόστους των υλικών και της ποσότητας.. Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστε, θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και να σας δώσει μια προδιαγραφή και τιμολόγιο
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για την εξατομικευμένη συσκευασία, δεν υπάρχει πρόβλημα για να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται πρόσθετο κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
