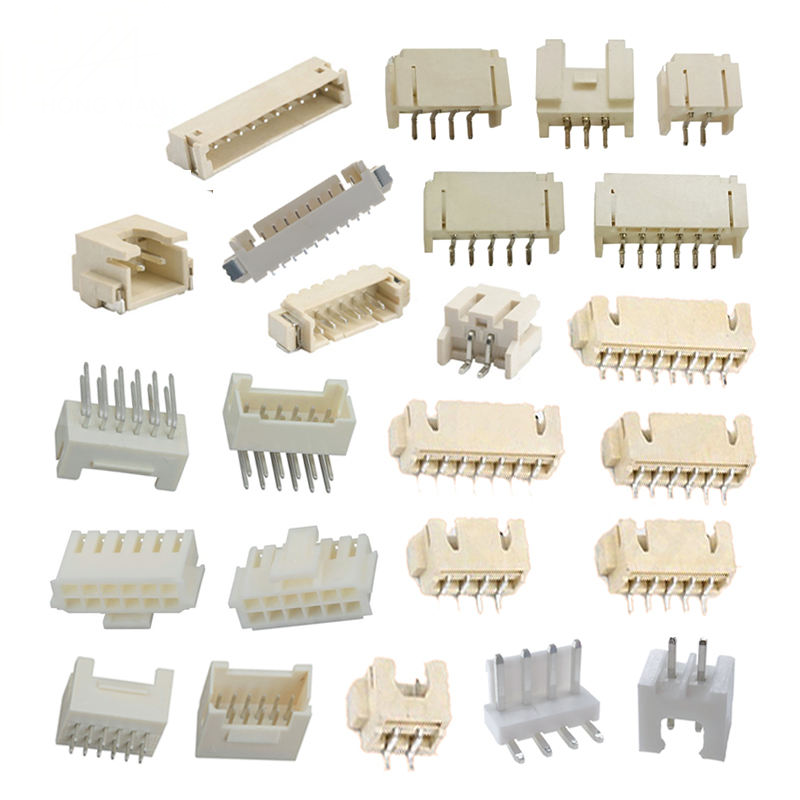

Σύνδεσμος Καλωδίου προς Πλακέτα Συμβατός με JST 1.25mm / XH 2.54mm / PH 2.0 Crimp Κάθετος & Ορθή Γωνία Θηλυκός Υποδοχέας | 2510 Συνδέσεις PCB
Κύρια Σημεία Προϊόντος
- Πλατφόρμα πολλαπλών βημάτων: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, συμβατό με τα πρότυπα αποτυπώματος JST

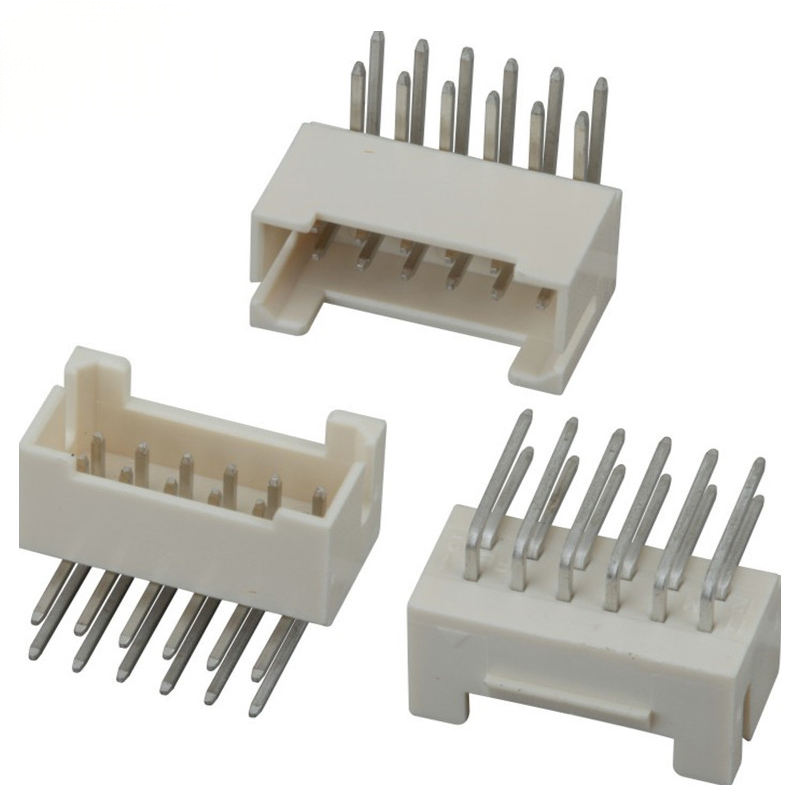

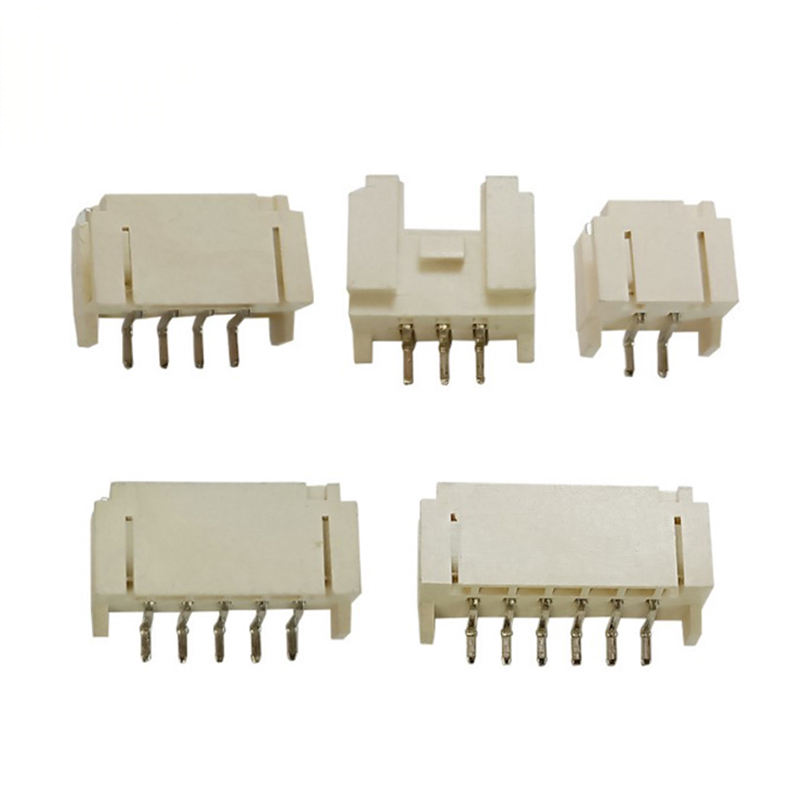

- Δύο επιλογές τοποθέτησης: Κάθετοι (Ευθείς) & Ορθής Γωνίας (R/A 90°) αρσενικοί υποδοχείς, THT μέσω οπής για τυπική συναρμολόγηση PCB
- Πλήρες σύστημα τύπου crimp: υποδοχέας PCB + πλαστική θήκη + ακροδέκτες crimp, αριθμός ακίδων 2-20P μονής σειράς
- Συμβατό με RoHS & REACH. Υλικό μόνωσης UL94-V-0. Επαφές από φωσφορούχο χαλκό με επινικέλωση για σταθερή μετάδοση σήματος & ισχύος
- Βελτιστοποιημένο για μαζική παραγωγή: σταθερή απόδοση crimp, σύνδεση με χαμηλή δύναμη εισαγωγής, ανταγωνιστικό κόστος έναντι επώνυμων ανταγωνιστικών προϊόντων
Τεχνικές Προδιαγραφές
Γενικές Μηχανικές Παράμετροι
| Στοιχείο |
Προδιαγραφή |
| Διαθέσιμο Βήμα |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm |
| Αριθμός Ακίδων |
2-20 θέσεις, μονή σειρά |
| Τύπος Τοποθέτησης |
Κάθετος (Ευθύς 180°), Ορθής Γωνίας (R/A 90°), THT μέσω Οπής |
| Κύκλοι Σύνδεσης |
Ελάχιστοι 300 κύκλοι |
| Εφαρμόσιμο Καλώδιο AWG |
AWG#30-#22 (εξαρτάται από την παραλλαγή βήματος) |
| Υποστήριξη Πάχους PCB |
1.6 mm τυπικό PCB |
| Δομή Κλειδώματος |
Θετική κλειδαριά τριβής |
Υλικά & Ηλεκτρικά Χαρακτηριστικά
| Στοιχείο |
Προδιαγραφή |
| Υλικό Επαφής |
Φωσφορούχος Χαλκός |
| Επίστρωση Επαφής |
Ματ επινικελωμένο τυπικό. Προαιρετική επίστρωση χρυσού. |
| Μονωτικό Θήκης |
PA66, βαθμός πυραντοχής UL94-V-0 |
| Ονομαστικό Ρεύμα (ανά ακίδα) |
1.0A-3.0A ανάλογα με την παραλλαγή βήματος. Μειώνεται σε υψηλές θερμοκρασίες περιβάλλοντος. |
| Ονομαστική Τάση |
250V AC/DC |
| Αρχική Αντίσταση Επαφής |
≤10 mΩ |
| Αντίσταση Μόνωσης |
≥1000 MΩ |
| Αντοχή σε Τάση |
1000V AC / 1 λεπτό, χωρίς διάσπαση |
Οδηγός Περιβάλλοντος & Συγκόλλησης
| Στοιχείο |
Προδιαγραφή |
| Θερμοκρασία Λειτουργίας |
-25°C ~ +85°C (συμπεριλαμβανομένης της αύξησης θερμοκρασίας λόγω ρεύματος) |
| Διαδικασία Συγκόλλησης |
Συγκόλληση με κυματοειδή ροή για υποδοχείς THT. Τυπική συγκόλληση μέσω οπής. |
| Προτεινόμενη Θερμοκρασία & Χρόνος Συγκόλλησης |
260°C μέγιστο, ≤5 δευτερόλεπτα βύθιση ακίδας |
| Συμμόρφωση |
RoHS 2.0, REACH |
| Συνθήκες Αποθήκευσης |
Ξηρός εσωτερικός χώρος, αποφυγή διαβρωτικών αερίων, -10°C ~ +40°C |
Χαρακτηριστικά Προϊόντος
- Διπλή κατεύθυνση: κάθετη ευθεία για καλωδίωση από πάνω. ορθή γωνία R/A για δρομολόγηση καλωδίου από το πλάι, ευελιξία στη διάταξη PCB.
- Μονή σειρά 2-20 θέσεων, σταθερή ανοχή βήματος ακίδας ±0.05 mm, εγγυάται ακριβή σύνδεση και αποτρέπει ζημιές από λανθασμένη εισαγωγή.
- Δοκοί επαφής από φωσφορούχο χαλκό με επινικελωμένη επίστρωση. Προαιρετική επίστρωση χρυσού για έργα υψηλής συχνότητας κύκλων / διαβρωτικού περιβάλλοντος.
- Υλικό θήκης PA66 UL94-V-0, αντιγηραντικό, καλή θερμική αντοχή για διαδικασίες αναρροής & κυματοειδούς συγκόλλησης.
- Σχεδιασμός θετικής κλειδαριάς τριβής στη θήκη, βελτιώνει την απόδοση κατά της αποσύνδεσης υπό μέτριες συνθήκες δόνησης.
- Πλήρης λύση τερματισμού crimp: αντίστοιχοι ακροδέκτες crimp & θήκες παρέχονται μαζί. Λειτουργεί με τυπικά εργαλεία crimp της βιομηχανίας.
- Μηχανική συμβατότητα drop-in με αποτύπωμα τύπου JST. Δεν απαιτείται τροποποίηση αποτυπώματος PCB για έργα αντικατάστασης.
- Αυστηρός ποιοτικός έλεγχος εισερχομένων & εξερχομένων: έλεγχος διαστάσεων, αντίσταση επαφής, δοκιμή διηλεκτρικής αντοχής ανά παρτίδα.
Πλεονεκτήματα Προϊόντος
- Πολλαπλά βήματα, προμήθεια από ένα σημείο: καλύπτει 1.25 / 2.0 / 2.54 mm κοινώς χρησιμοποιούμενες προδιαγραφές καλωδίου προς πλακέτα, μειώνει τον φόρτο διαχείρισης BOM πολλαπλών προμηθευτών.
- Ευελιξία διάταξης: οι επιλογές κάθετου & ορθής γωνίας υποδοχέα προσαρμόζονται σε στενούς χώρους περιβλήματος, αποφεύγουν συγκρούσεις δρομολόγησης καλωδίων σε συμπαγείς πλακέτες PCB.
- Βελτιστοποιημένη αντικατάσταση drop-in: μηχανικά συμβατό με τύπου JST, μειώνει τον χρόνο παράδοσης και το κόστος εξαρτημάτων χωρίς επανασχεδιασμό της διάταξης PCB.
- Φιλικό προς μαζική παραγωγή: σταθερή ποιότητα ακροδεκτών crimp, συμβατό με τυπικό εξοπλισμό crimp. Χαμηλό ποσοστό αστοχίας για εργαστήρια καλωδίωσης.
- Επιλογή διπλής ποιότητας επιμετάλλωσης: επινικελωμένο για τακτικά έργα με ευαισθησία στο κόστος. Επιχρυσωμένο για συσκευές υψηλής δόνησης / υψηλών κύκλων σύνδεσης.
- Πλήρης κάλυψη ποιοτικού ελέγχου: διαθέσιμα έγγραφα μηχανικών διαστάσεων, ηλεκτρικών επιδόσεων, πιστοποίησης υλικών για έλεγχο από τον πελάτη.
Εφαρμογή
- Καταναλωτικά Ηλεκτρονικά: οικιακές συσκευές, μονάδες έξυπνου σπιτιού, εσωτερική καλωδίωση ανεμιστήρων & κινητήρων, πλακέτες οδηγών LED.
- Υλικό IoT & Ενσωματωμένο Υλικό: μονάδες αισθητήρων, εσωτερικές συνδέσεις συστοιχιών μπαταριών, πλακέτες ελέγχου.
- Βιομηχανικός Εξοπλισμός: μικροί βιομηχανικοί ελεγκτές, εξοπλισμός δοκιμών, εσωτερική διασύνδεση σήματος-ισχύος οργάνων.
- Εξοπλισμός 3D- εκτυπωτών & RC, υλικό αυτοματισμού γραφείου, εσωτερική καλωδίωση ιατρικών μη-κρίσιμων εφαρμογών.
Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας, μπορείτε να φτιάξετε αυτό το προϊόν για μένα;Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα προϊόντα σε απόθεμα παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό Έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Τηρούμε αυστηρά το ISO9001, IQC, OQC, IPQC, QA αποτελούν το 10% του τμήματος Ποιοτικού μας. Όλα τα προϊόντα μας θα ελέγχονται από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να φτιάξουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα ελέγξουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Όσον αφορά την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
