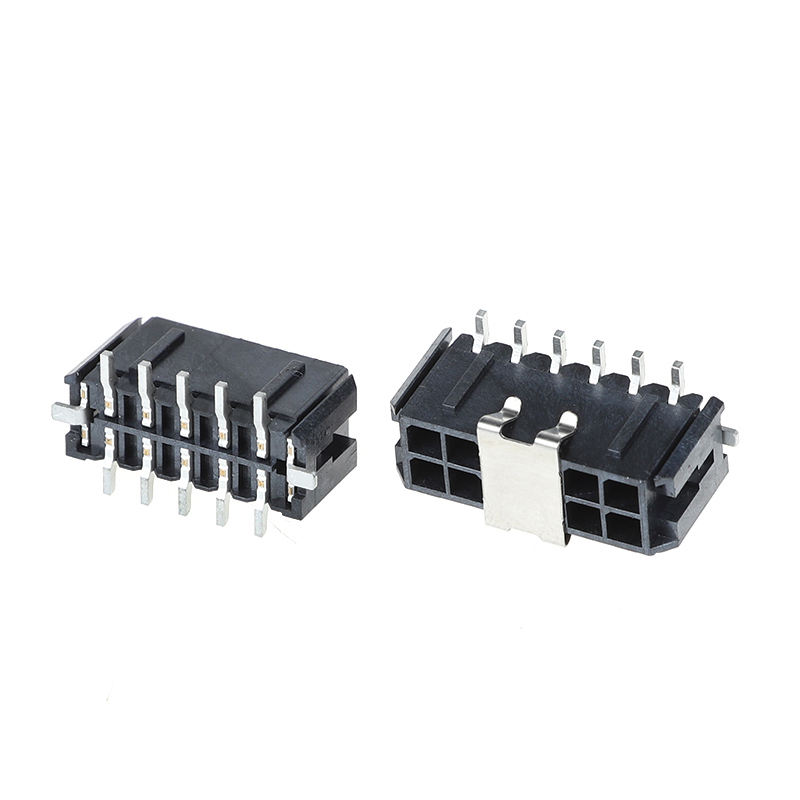

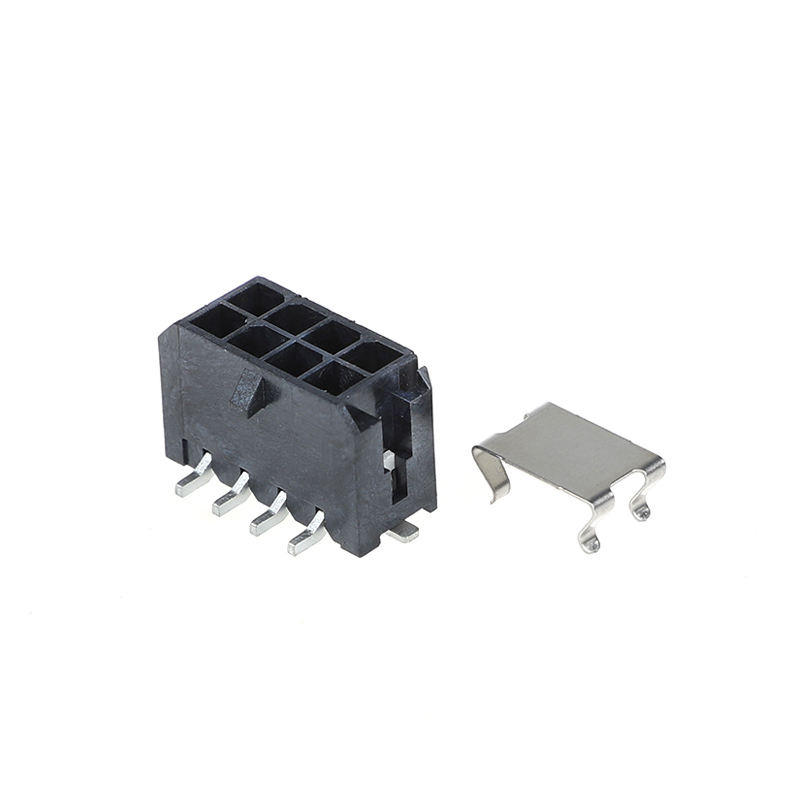

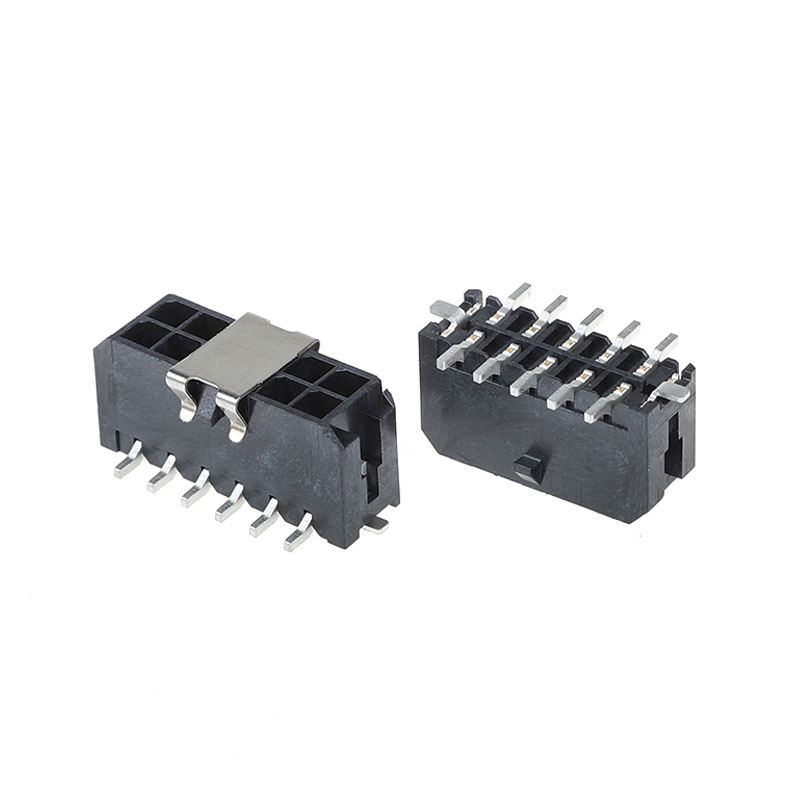

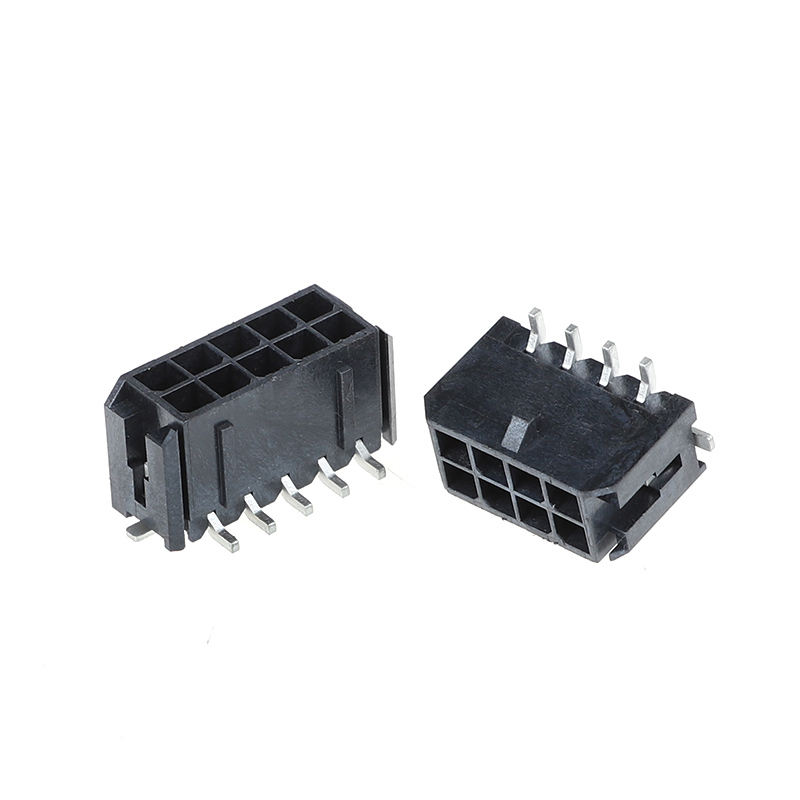

Μικρός κάθετος σύνδεσμος MX3.0mm Pitch Double Row 4P-24P για αυτοκίνητα, αντικαθιστά MOLEX43045 4P-24P VERTICAL STICKER ΓΙΑ PCB
Κύρια χαρακτηριστικά προϊόντος
Κάθετος σύνδεσμος PCB διπλής σειράς με βήμα 3.0mm, βιομηχανικού και αυτοκινητοβιομηχανικού τύπου, άμεση αντικατάσταση για τη σειρά Molex 43045
- Βήμα: 3.0mm, διπλής σειράς κάθετος τύπος αυτοκόλλητου SMT, εύρος: 4P έως 24P
- Περίβλημα επιβραδυντικό φλόγας UL94V-0, χωρίς αλογόνα, πληροί τις βιομηχανικές και αυτοκινητοβιομηχανικές απαιτήσεις χαμηλού καπνού
- Βελτιστοποιημένος σχεδιασμός κλειδώματος: αντι-δονήσεων, αποτρέπει την τυχαία αποσύνδεση υπό σκληρές κρούσεις & δονήσεις
- Πλήρες σετ σύνδεσης: παρέχει περίβλημα + ακροδέκτες πτύχωσης μαζί για προμήθεια ενός σημείου
- Κάθετη τοποθέτηση SMT, συμπαγές αποτύπωμα, εξοικονομεί χώρο στην πλακέτα PCB
Τεχνικές προδιαγραφές
| Στοιχείο |
Λεπτομέρειες |
| Ηλεκτρική απόδοση |
Ονομαστικό ρεύμα: 8A ανά κύκλωμα
Ονομαστική τάση: 250V AC
Αντίσταση μόνωσης: ≥1000MΩ
Αντίσταση επαφής: ≤20mΩ
Τάση αντοχής: 1500V AC/λεπτό |
| Μηχανική απόδοση |
Βήμα: 3.0mm, Διπλής Σειράς, Κάθετο SMT
Αριθμός πόλων: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
Κύκλοι σύνδεσης: ≥500 φορές
Δύναμη συγκράτησης: Ενισχυμένο κλείδωμα, αντι-αποσύνδεση υπό δόνηση |
| Υλικό & Επιμετάλλωση |
Περίβλημα: PBT, UL94V-0, Χωρίς αλογόνα
Υλικό ακροδέκτη: Κράμα χαλκού
Επιμετάλλωση: Διαθέσιμη επιμετάλλωση κασσίτερου / χρυσή λάμψη |
| Περιβαλλοντικές προδιαγραφές |
Θερμοκρασία λειτουργίας: -40℃ ~ +105℃
Συμβατό για σκληρά περιβάλλοντα αυτοκινητοβιομηχανίας & βιομηχανίας |
| Οδηγός συγκόλλησης |
Συμβατό με συγκόλληση SMT reflow
Μέγιστη θερμοκρασία: 260℃ μέγιστο, 10s μέγιστο
Κάθετη τοποθέτηση αυτοκόλλητου για PCB |
Σταυροαναφορά / Εναλλακτική αντικατάσταση
Άμεση εναλλακτική αντικατάσταση για διεθνώς διάσημες μάρκες, ίδιο αποτύπωμα & pinout:
- MOLEX: σειρά 43045 (κάθετη κεφαλίδα 4P~24P)
- JST: ισοδύναμη κάθετη σειρά διπλής σειράς 3.0mm
- AMP/TE: συμβατοί κάθετοι σύνδεσμοι PCB διπλής σειράς με βήμα 3.0mm
Σημείωση: Επαληθεύστε την ανάθεση ακίδων & τις μηχανικές διαστάσεις πριν από τη μαζική παραγωγή.
Πλεονεκτήματα προϊόντος
- Κλείδωμα κατά των δονήσεων: λύνει τον κίνδυνο τυχαίας αποσύνδεσης σε περιβάλλον δονήσεων βιομηχανικού / οχήματος
- Πλαστικό χωρίς αλογόνα + UL94V-0: πληροί τους κανονισμούς πυρασφάλειας & περιβάλλοντος
- Πλήρες σετ προμήθειας: περίβλημα + ακροδέκτες, χωρίς ταλαιπωρία ξεχωριστής προμήθειας
- Ίδιο αποτύπωμα PCB με το Molex43045, άμεση αντικατάσταση χωρίς επανασχεδιασμό του PCB
- Αυστηρός έλεγχος διαστάσεων, σταθερή απόδοση SMT για μαζική συναρμολόγηση
Εφαρμογή
✅ Ηλεκτρονικά αυτοκινήτων: μονάδες ελέγχου αυτοκινήτου, φωτισμός, καλωδίωση αισθητήρων
✅ Βιομηχανικός εξοπλισμός: PLC, σερβοκινητήρες, βιομηχανικοί ελεγκτές
✅ Οικιακές συσκευές: πλακέτες ελέγχου οικιακών συσκευών υψηλής ισχύος
✅ Τροφοδοτικό, σύστημα διαχείρισης μπαταριών, ιατρικός & εξοπλισμός επικοινωνιών
Μέθοδος συσκευασίας
- Τυπική: Συσκευασία αντιστατικής σακούλας
- Προαιρετική: Συσκευασία σε λευκό / ουδέτερο χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας & γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Μέθοδος πληρωμής
Διαθέσιμα EXW, FOB, CIF, CPT, T/T, L/C
Χρόνος παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1-2 εβδομάδες
Πιστοποιητικό εργοστασίου & Προσαρμοσμένη υπηρεσία
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική δειγμάτων: Δωρεάν δείγματα διαθέσιμα / Γρήγορη παράδοση δειγμάτων. Προσαρμοσμένη υπηρεσία: Προσαρμοσμένος αριθμός πόλων, πάχος επιμετάλλωσης, συναρμολόγηση καλωδίων, ειδική συσκευασία & σήμανση.
Οδηγός επιλογής πελάτη
- Επιβεβαίωση αριθμού πόλων: επιλέξτε 4P~24P με βάση την απαίτηση του κυκλώματός σας
- Περιβάλλον εργασίας: Για χρήση σε αυτοκίνητα/βιομηχανίες με έντονες δονήσεις, προτιμάται αυτή η κάθετη έκδοση κατά της αποσύνδεσης
- Έλεγχος θερμοκρασίας: Βεβαιωθείτε ότι η θερμοκρασία λειτουργίας είναι εντός -40℃~+105℃
- Επιλογή επιμετάλλωσης: Επιμετάλλωση κασσίτερου για γενική χρήση· χρυσή λάμψη για εφαρμογές σήματος υψηλής αξιοπιστίας
- Πρόταση πρωτοτύπου: Δοκιμάστε δωρεάν δείγματα πριν από την επικύρωση μαζικού έργου
- Συμβατότητα: Συγκρίνετε διαστάσεις και ορισμούς ακίδων κατά την αντικατάσταση εξαρτημάτων Molex/JST/TE
Συχνές ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα; Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε το κόστος αποστολής
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας· τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθούμε αυστηρά το ISO9001. Το IQC, OQC, IPQC και QA αποτελούν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να αναφέρουμε όλες τις τιμές, και οι τιμές αλλάζουν ανάλογα με το κόστος υλικών και την ποσότητα. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε· θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα· μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
