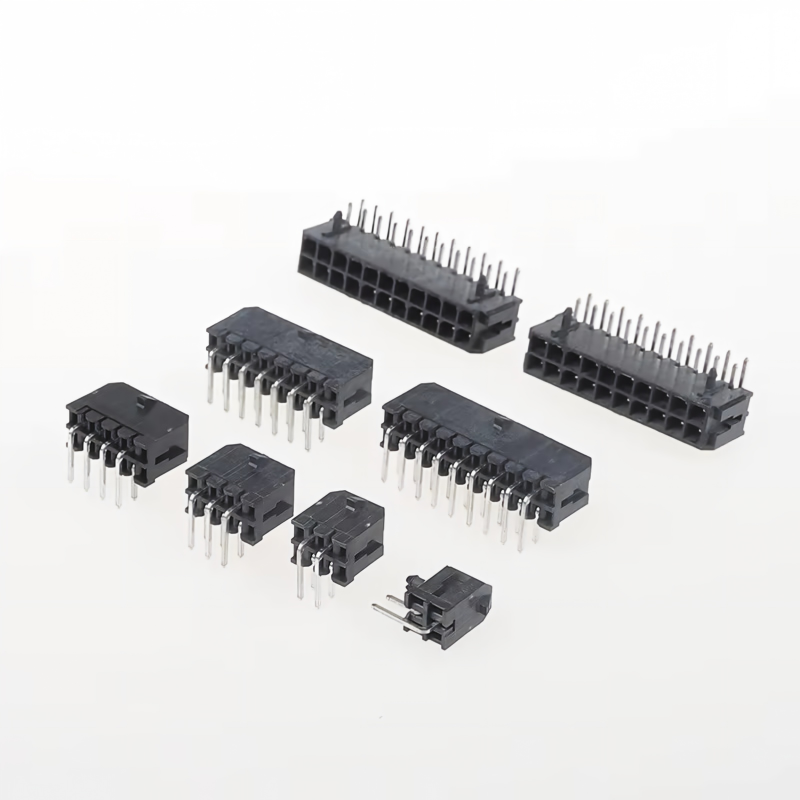

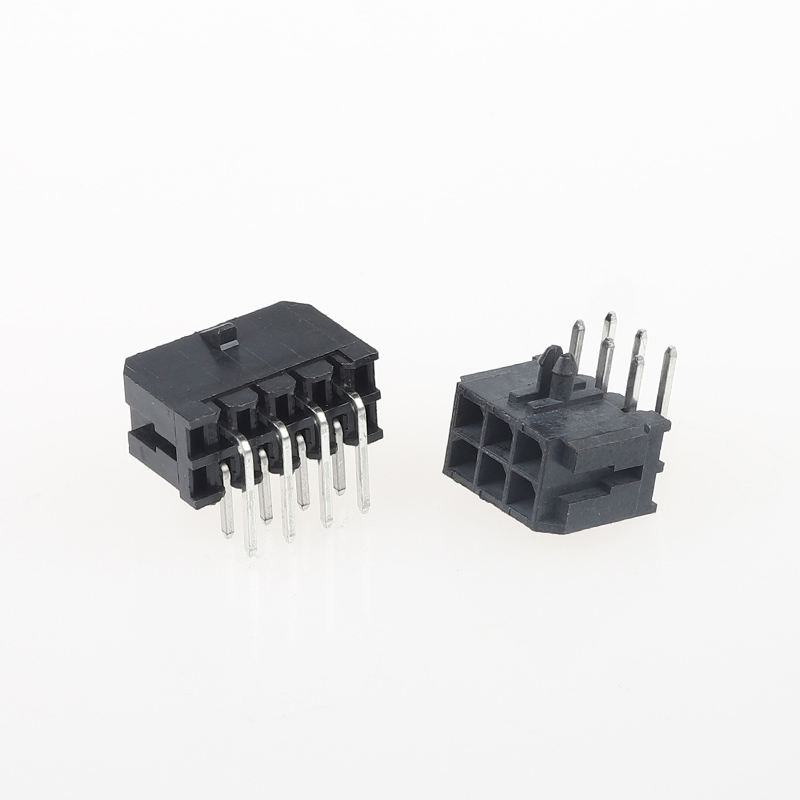

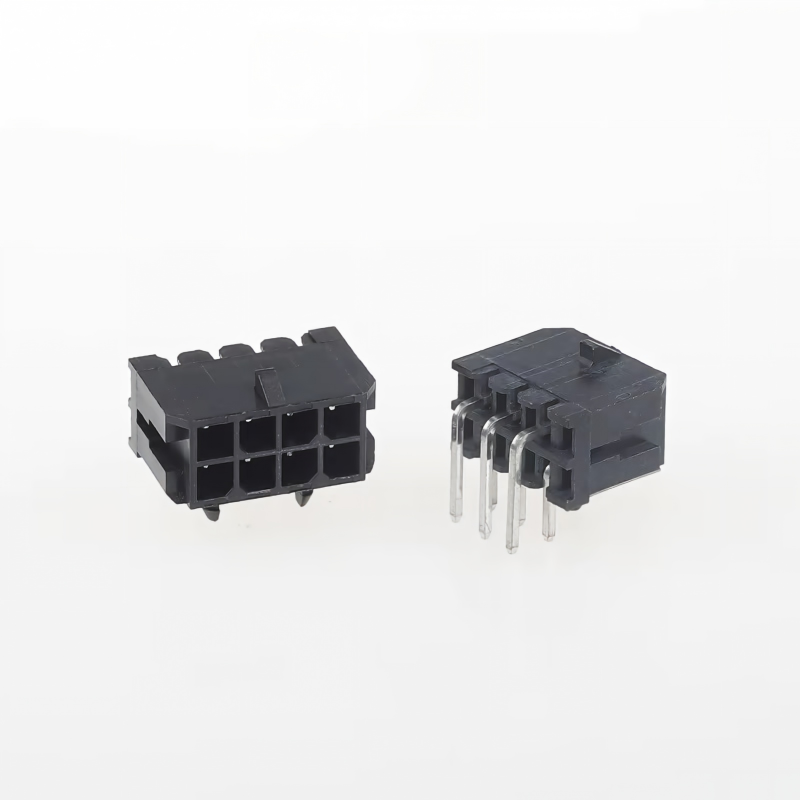

Υποδοχές ηλεκτρικών καλωδίων MX3.0 Pitch 3,0 mm Σύνδεσμος πλακέτας πλακέτας PCB και ακροδεκτών R/A
Σημαντικά σημεία προϊόντος
- Κατηγορία φλόγας κατοικίας: UL94V-0, Χωρίς αλογόνο, χαμηλής τοξικότητας αναθυμιάσεις για βιομηχανικές και οικιακές συσκευές
- Αντικραδασμική θετική κλειδαριά: Σχεδιασμός ενισχυμένου κουμπώματος για την αποφυγή τυχαίας αποσύνδεσης υπό συνεχείς κραδασμούς (κρίσιμο για βιομηχανικά περιβάλλοντα και αξεσουάρ οχημάτων)
- Ολοκληρωμένο σύστημα: Πλήρες σετ τροφοδοσίας, συμπεριλαμβανομένης της γκοφρέτας R/A SMD, αντίστοιχου περιβλήματος και ακροδεκτών πτύχωσης
- **Βήμα 3,0mm, ορθή γωνία επιφανειακής βάσης, σύνδεση καλωδίου με πλακέτα μονής σειράς για μετάδοση ισχύος και σήματος
- Συμβατό με RoHS & REACH
Τεχνικές Προδιαγραφές
| Είδος |
Παράμετρος |
| Ηλεκτρική Απόδοση |
| Ονομαστικό ρεύμα |
5Α ανά ακίδα |
| Ονομαστική τάση |
250V AC/DC |
| Επικοινωνήστε με την Αντίσταση |
≤20mΩ |
| Αντίσταση μόνωσης |
≥1000MΩ |
| Ανθεκτική τάση |
1000V AC, 1 λεπτό |
| Μηχανική Απόδοση |
| Κύκλοι ζευγαρώματος |
≥300 φορές |
| Διατήρηση χωρίς ζευγάρωμα |
Δομή κλειδώματος κατά της πτώσης, αντέχει στη δοκιμή κραδασμών |
| Μετρητής σύρματος |
AWG#20 ~ AWG#28 |
| Πίσσα |
3,0 χλστ |
| Τύπος βάσης |
Ορθή γωνία SMD |
| Θέσεις |
2P~24P προσαρμόσιμο |
| Υλικό & Επιμετάλλωση |
| Στέγαση |
Nylon66, UL94V-0, Χωρίς αλογόνο, Μαύρο |
| Υλικό Τερματικού |
Φώσφορος Χάλκινος |
| Επιμετάλλωση |
Επικασσιτερωμένο (Standard); Επιχρυσωμένο προαιρετικό για σήμα υψηλής αξιοπιστίας |
| Οδηγός Περιβάλλοντος & Συγκόλλησης |
| Θερμοκρασία λειτουργίας |
-40℃ ~ +105℃ |
| SMD Reflow Temp |
Μέγιστο 260℃, συμμορφώνεται με το πρότυπο συγκόλλησης IPC |
| Συμμόρφωση |
RoHS, REACH |
Παραπομπή / Εναλλακτική Αντικατάσταση
Η υποδοχή MX3.0 R/A SMD μας είναι μηχανικά και ηλεκτρικά εναλλάξιμη με τη σειρά, μια άμεση αντικατάσταση για μείωση κόστους:
- Molex: Micro-Fit 3.0 Series (σειρά 43640 /43645 /43650)
- JST: Σειρά ισοδύναμης SMD από καλώδιο σε πλακέτα 3,0 mm
- TE (AMP): Ισοδύναμο συνδετήρα SMD από καλώδιο σε πλακέτα 3,0 mm
Σημείωση: Επαληθεύστε τον αριθμό των ακίδων και το αποτύπωμα PCB πριν από τη μαζική παραγωγή.
Πλεονεκτήματα προϊόντος
- Κλειδαριά ανθεκτική σε κραδασμούς: Το θετικό κλείδωμα αποφεύγει την τυχαία αποσύνδεση για κινούμενο και δονούμενο εξοπλισμό, επιλύοντας τον κίνδυνο αστοχίας πεδίου από χαλαρές συνδέσεις.
- Περίβλημα UL94V-0 χωρίς αλογόνο: Ασφαλές για απαιτήσεις πυρασφάλειας βιομηχανικού ελέγχου, οικιακών συσκευών και αξεσουάρ αυτοκινήτου.
- Πλήρης προμήθεια BOM: Αγορά μίας στάσης: Γκοφρέτα SMD + περίβλημα + τερματικά πτύχωσης, χωρίς ταλαιπωρία προμήθειας πολλών προμηθευτών.
- Σταθερή συγκόλληση SMD: Βελτιστοποιημένο πόδι SMT, καλή ικανότητα συγκόλλησης, χαμηλός ρυθμός ταφόπλακας κατά τη συναρμολόγηση PCB.
- Οικονομική εναλλακτική λύση: Pin-to-pin συμβατό με διεθνείς μάρκες, μειώνοντας το κόστος BOM χωρίς συμβιβασμό αξιοπιστίας.
Εφαρμογή
✅ Βιομηχανικός αυτοματισμός, σερβοέλεγχος, περιφερειακό PLC
✅ Οικιακές συσκευές: Κλιματιστικό, πλυντήριο ρούχων, μονάδα παροχής ρεύματος
✅ Βοηθητικά ηλεκτρονικά αυτοκινήτων, φωτισμός οχήματος & πλεξούδα αισθητήρα
✅ Μετάδοση ισχύος & σήματος για ρομποτική, ιατρικό εξοπλισμό, σύστημα διαχείρισης μπαταριών
Μέθοδος συσκευασίας
- Πρότυπο: Αντιστατική συσκευασία σακούλας
- Προαιρετικά: Λευκή / Ουδέτερη συσκευασία από χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας και γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Τρόπος πληρωμής
EXW, FOB, CIF, CPT, T/T, L/C διαθέσιμα
Χρόνος ανοχής
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό εργοστασίου & Προσαρμοσμένη εξυπηρέτηση
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική δειγμάτων: Διατίθενται δωρεάν δείγματα/ Γρήγορη παράδοση δειγμάτων.Προσαρμοσμένη εξυπηρέτηση: Προσαρμοσμένη μέτρηση καρφίδων, πάχος επιμετάλλωσης, συγκρότημα καλωδίων, ειδική συσκευασία και σήμανση.
Οδηγός επιλογής πελατών
- Επιβεβαιώστε τον αριθμό των ακίδων και την απαίτηση ρεύματος: Επικάλυψη κασσίτερου για κύκλωμα ισχύος. Συνιστάται επίχρυση επένδυση για σήμα χαμηλής στάθμης.
- Ελέγξτε τη μέγιστη θερμοκρασία λειτουργίας και τον βαθμό δόνησης του εξοπλισμού σας. Ο σχεδιασμός της κλειδαριάς μας προτιμάται για περιβάλλοντα υψηλής δόνησης.
- Αποτύπωμα PCB: Χρησιμοποιήστε το παρεχόμενο αποτύπωμα PCB για να ταιριάζει με τη γκοφρέτα R/A SMD.
- Επιλογή καλωδίου: AWG#20~#28, ταιριάζει με το εύρος πτύχωσης ακροδεκτών.
- Συνιστάται ανεπιφύλακτα η δοκιμή πριν από τη δειγματοληψία πριν από τη μαζική επικύρωση του έργου.
FAQ
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας ηλεκτρονικά ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στην κατάτα σαςλογότυπο. Μπορείτε να μου φτιάξετε αυτό το προϊόν;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλώς ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για την παραγωγή του. Για την αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να δώσετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δειγμάτων χωρίς σύνδεσμο για δοκιμή. Αλλά πρέπει να πληρώσετε τα έξοδα αποστολής
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα αποθεματικά αγαθά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5. Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυποποιημένα χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά στο προϊόν προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Weaccept T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι θα λέγατε για τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθήστε αυστηρά το ISO9001. Τα IQC, OQC, IPQC και QA αντιπροσωπεύουν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να παραθέσουμε όλες τις τιμές και οι τιμές αλλάζουν με βάση το κόστος και την ποσότητα των υλικών. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε προδιαγραφές και τιμοκατάλογο
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλώς πρέπει να επισημάνουμε ότι συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
