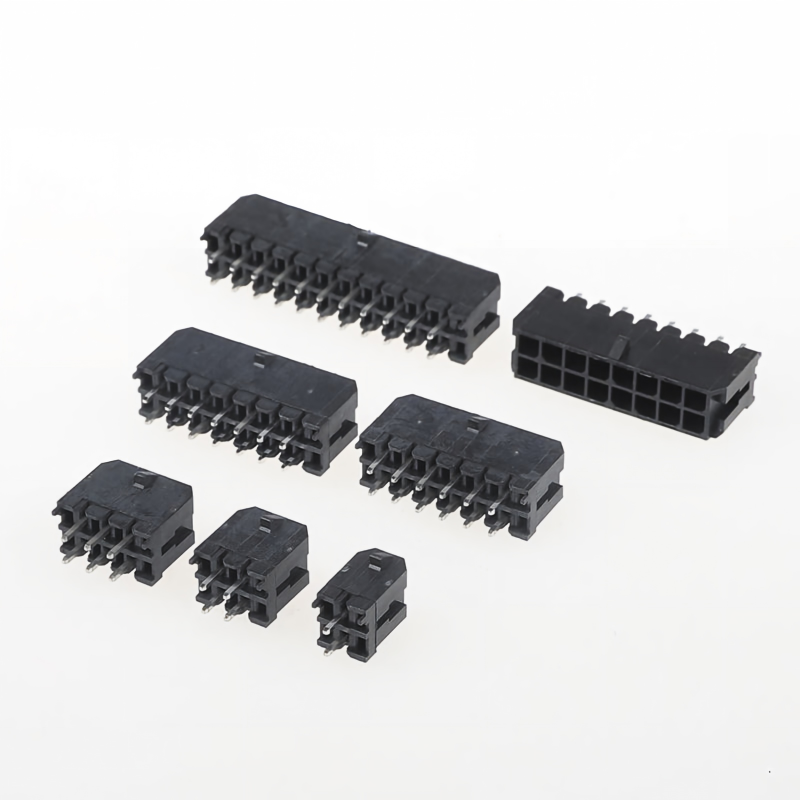

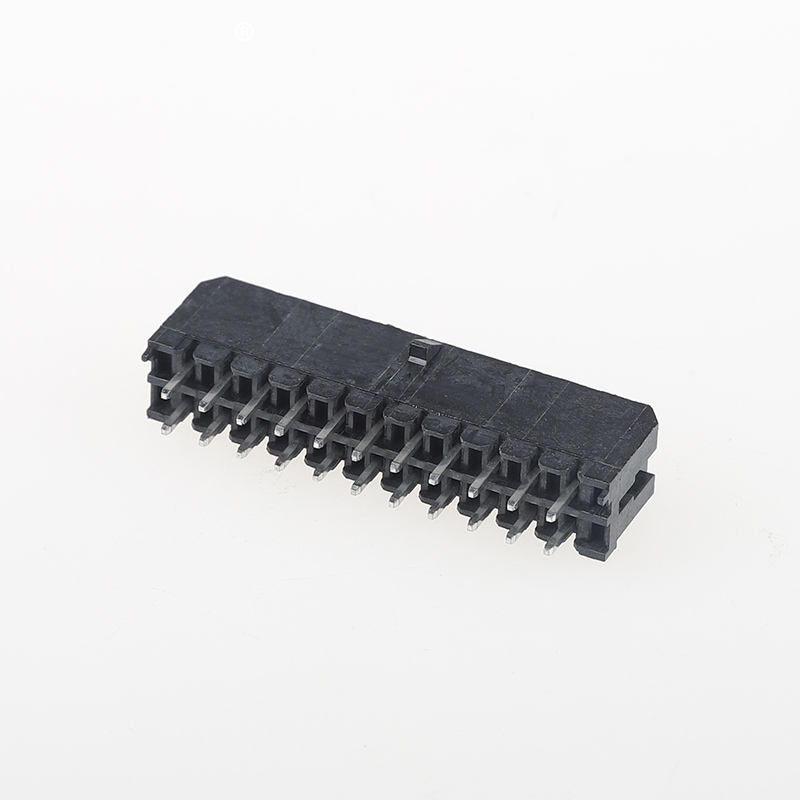

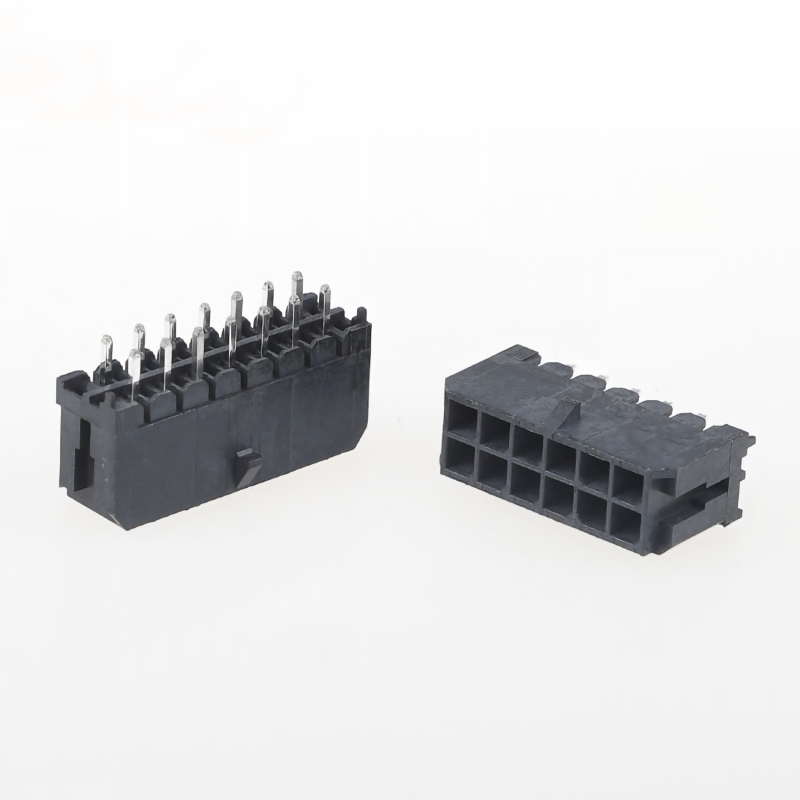

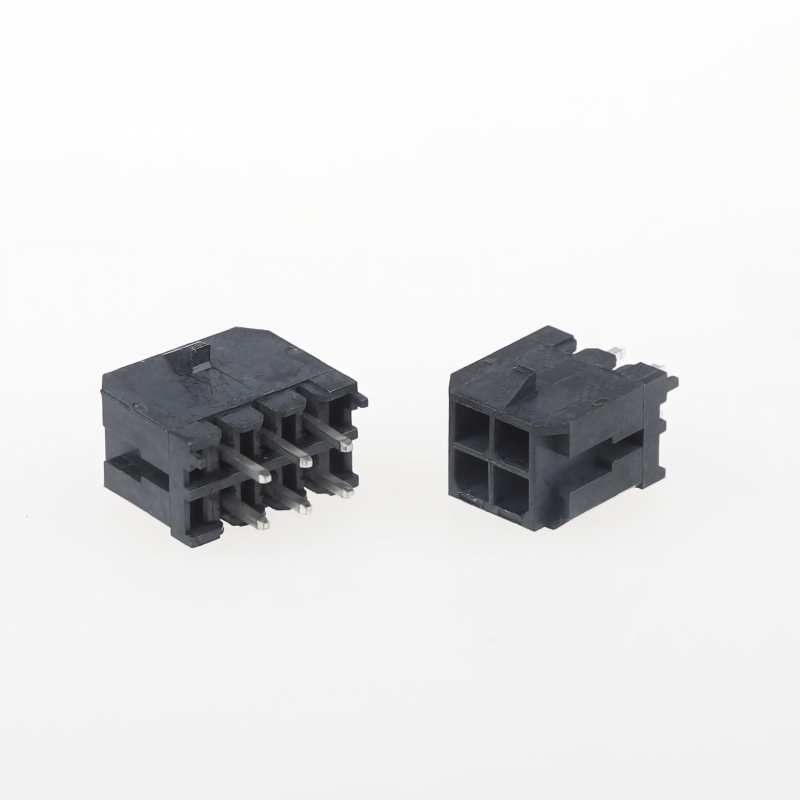

MX 3,0mm Pitch Connector Πόρπη διπλής σειράς με ίσιο ακροδέκτη από καλώδιο σε πλακέτα
Σημαντικά σημεία προϊόντος
- Σχέδιο θετικής πόρπης κλειδώματος: Anti-unmating, παρέχει ακουστικό και απτικό κλικ μετά το πλήρες ζευγάρωμα, αποτρέπει την πτώση του συνδετήρα υπό συνεχή δόνηση για βιομηχανικές εφαρμογές και εφαρμογές οχημάτων
- Υλικό στέγασης: UL94V-0 επιβραδυντικό φλόγας, χωρίς αλογόνο, συμβατό με RoHS & REACH
- Προμήθεια πλήρους σετ: Πωλείται ως πλήρες κιτ που περιλαμβάνει περίβλημα + ακροδέκτες πτύχωσης, χωρίς ξεχωριστή ταλαιπωρία προμήθειας
- Διπλή σειρά, βήμα 3,0 χιλιοστών, κεφαλίδα καρφίτσας με ευθεία διαμπερή οπή, πολωμένη δομή κατά της πρίζας
- Ευρύ εύρος θερμοκρασίας, σταθερή αντίσταση επαφής για μετάδοση ισχύος & σήματος
Τεχνικές Προδιαγραφές
| Κατηγορία |
Είδος |
Παράμετρος |
| Ηλεκτρική Απόδοση |
Ονομαστικό ρεύμα |
Μέγιστο 10A ανά ακίδα |
| Ονομαστική τάση |
600V AC/DC |
| Επικοινωνήστε με την Αντίσταση |
≤10mΩ |
| Αντίσταση μόνωσης |
≥5000MΩ |
| Ανθεκτική τάση |
1500V AC για 1 λεπτό |
| Μηχανική Απόδοση |
Πίσσα |
3,0 mm, Διπλή σειρά |
| Κύκλοι ζευγαρώματος |
≥500 φορές |
| Αντοχή σε κραδασμούς |
10~2000Hz, χωρίς αποσύνδεση & χωρίς ζευγαρώματα |
| Δομή κλειδαριάς |
Θετική πόρπη κλειδαριάς, πολωμένη |
| Υλικό & Επιμετάλλωση |
Στέγαση |
Nylon66, UL94V-0, Χωρίς αλογόνο |
| Υλικό Τερματικού |
Κράμα χαλκού |
| Επιμετάλλωση |
Κασσίτερο (επιχρυσωμένο προαιρετικό) |
| Περιβάλλο |
Θερμοκρασία λειτουργίας |
-40℃ ~ +105℃ |
| Συμμόρφωση |
RoHS 2.0, REACH |
| Οδηγός συγκόλλησης |
Μέθοδος συγκόλλησης |
Συγκόλληση με κύμα μέσω οπών/συγκόλληση με το χέρι |
| Θερμοκρασία και χρόνος συγκόλλησης |
Μέγιστη 260℃, ≤5s |
| Εύρος καλωδίων |
18~24AWG |
Παραπομπή / Εναλλακτική Αντικατάσταση
Απευθείας αντικατάσταση για παγκοσμίου φήμης σειρές υποδοχών, ίδιο αποτύπωμα και εκχώρηση ακίδων για εξοικονόμηση επανασχεδιασμού PCB:
- Molex: Micro-Fit 3.0 Series: 43020,43025,43030,43045
- JST: Ισοδύναμη σειρά καλωδίου σε πλακέτα διπλής σειράς βήματος 3,0 mm
- AMP(TE): Ισοδύναμο βύσματος τροφοδοσίας καλωδίου σε πλακέτα διπλής σειράς 3,0 mm
Σημείωση: Επαληθεύστε τον αριθμό των ακίδων και τη μηχανική διάσταση πριν από τη μαζική παραγωγή. Δείγματα διαθέσιμα για πλήρη επικύρωση.
Πλεονεκτήματα προϊόντος
- Αντικραδασμική πόρπη κλειδαριάς: Επιλύει το σημείο πόνου των μηχανικών: τυχαία αποσύνδεση υπό βιομηχανική/αυτοκινητική δόνηση
- Πλαστικό UL94V-0 & Χωρίς αλογόνο, πληροί αυστηρές απαιτήσεις πυρασφάλειας και περιβάλλοντος για οικιακές συσκευές και βιομηχανικό έλεγχο
- Προμήθεια πακέτου πλήρους συναρμολόγησης: στέγαση + τερματικά μαζί, απλοποίηση BOM και αγορά
- Σταθερό τερματικό από κράμα χαλκού με αξιόπιστη επίστρωση κασσίτερου, χαμηλή αντίσταση επαφής, μεγάλη διάρκεια ζωής
- Drop-in συμβατό με Molex / JST / TE AMP, μειώνει το κόστος επανασχεδιασμού PCB
- Γρήγορο δείγμα & χρόνος μαζικής παραγωγής, ευέλικτη προσαρμογή
Εφαρμογή
✅ Εξοπλισμός βιομηχανικού αυτοματισμού, PLC, πρόγραμμα οδήγησης σερβομηχανισμού
✅ Οικιακές συσκευές: Κλιματιστικό, θερμοσίφωνας, πλυντήριο ρούχων, τροφοδοτικό
✅ Έλεγχος εσωτερικού αυτοκινήτου, σήμα διαχείρισης μπαταρίας & σύνδεση ρεύματος
✅ Μονάδα ισχύος, πρόγραμμα οδήγησης LED, ιατρικός εξοπλισμός, έξυπνος μετρητής
Μέθοδος συσκευασίας
- Πρότυπο: Αντιστατική συσκευασία σακούλας
- Προαιρετικά: Λευκή / Ουδέτερη συσκευασία από χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας και γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Τρόπος πληρωμής
EXW, FOB, CIF, CPT, T/T, L/C διαθέσιμα
Χρόνος ανοχής
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό εργοστασίου & Προσαρμοσμένη εξυπηρέτηση
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική δειγμάτων: Διατίθενται δωρεάν δείγματα/ Γρήγορη παράδοση δειγμάτων.Προσαρμοσμένη εξυπηρέτηση: Προσαρμοσμένη μέτρηση καρφίδων, πάχος επιμετάλλωσης, συγκρότημα καλωδίων, ειδική συσκευασία και σήμανση.
Οδηγός επιλογής πελατών
- Επιβεβαιώστε τον απαιτούμενο αριθμό pin: 22P έως 2Πρότυπο 12P; διαθέσιμος προσαρμοσμένος αριθμός pin
- Επιβεβαιώστε το μετρητή καλωδίων και το μέγιστο ρεύμα λειτουργίας
- Περιβάλλον βαρύ σε κραδασμούς: Πρέπει να χρησιμοποιείται έκδοση με αγκράφα για να αποφευχθεί το un-ζευγάρωμα
- Απαιτούμενο έργο πυρασφάλειας: Επιβεβαιώστε την έκδοση UL94V0 + Χωρίς αλογόνο
- Αντικατάσταση μεταξύ μάρκας: Δοκιμάστε πρώτα δείγματα για έλεγχο ζευγαρώματος πριν από τη μαζική παραγωγή
- Συγκόλληση: Ακολουθήστε το όριο θερμοκρασίας συγκόλλησης μέσω οπής για να αποφύγετε την τήξη του πλαστικού περιβλήματος
FAQ
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας ηλεκτρονικά ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στην κατάτα σαςλογότυπο. Μπορείτε να μου φτιάξετε αυτό το προϊόν;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλώς ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για την παραγωγή του. Για την αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να δώσετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δειγμάτων χωρίς σύνδεσμο για δοκιμή. Αλλά πρέπει να πληρώσετε τα έξοδα αποστολής
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα αποθεματικά αγαθά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5. Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυποποιημένα χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά στο προϊόν προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Weaccept T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι θα λέγατε για τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθήστε αυστηρά το ISO9001. Τα IQC, OQC, IPQC και QA αντιπροσωπεύουν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να παραθέσουμε όλες τις τιμές και οι τιμές αλλάζουν με βάση το κόστος και την ποσότητα των υλικών. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε προδιαγραφές και τιμοκατάλογο
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλώς πρέπει να επισημάνουμε ότι συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
