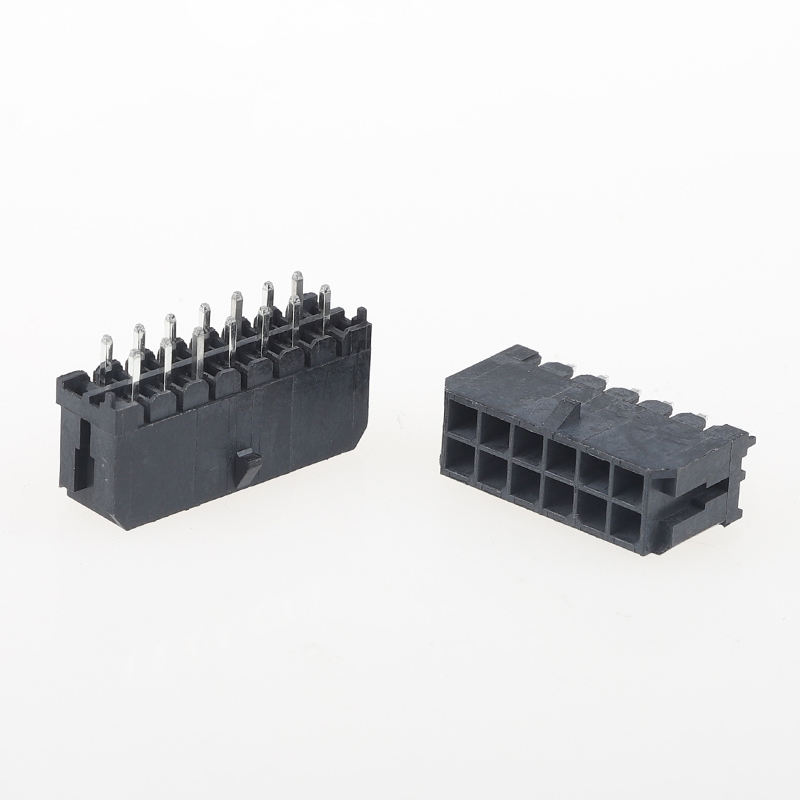

MX3.0 Μεταλλική Διπλή Σειράς Κεφαλή Καρφιών 3.0mm Βήμα 180 Μοίρες 43045 Μικρός 5557 Συνδετήρας Τροφοδοσίας PCB Βιδωτοί Συνδετήρες
Κύρια Χαρακτηριστικά Προϊόντος
- Περίβλημα επιβραδυντικό φλόγας UL94V-0 & Χωρίς Αλογόνα; πληροί τις απαιτήσεις ασφαλείας βιομηχανικών & οικιακών συσκευών
- Ενισχυμένος μεταλλικός μηχανισμός ασφάλισης. Αντι-αποσύνδεση. αποτρέπει την τυχαία αποσύνδεση υπό έντονες δονήσεις για σκληρά βιομηχανικά & αυτοκινητιστικά περιβάλλοντα
- Ολοκληρωμένη λύση συστήματος: διαθέσιμο αντίστοιχο περίβλημα + ακροδέκτες πτύχωσης, προμήθεια ενός σημείου
- Διπλή σειρά 3.0mm βήμα, 180° ευθεία κεφαλή καρφιών για διάτρηση, μεικτή χρήση τροφοδοσίας & σήματος
- Συμβατό με RoHS & REACH
Τεχνικές Προδιαγραφές
| Κατηγορία |
Στοιχείο |
Παράμετρος |
| Ηλεκτρική Απόδοση |
Ονομαστική Τάση |
600V AC/DC |
| Ονομαστικό Ρεύμα |
Έως 8.5A ανά ακροδέκτη |
| Αντίσταση Επαφής |
≤20mΩ |
| Αντίσταση Μόνωσης |
≥1000MΩ |
| Τάση Αντοχής |
1500V AC, 1min |
| Μηχανική Απόδοση |
Κύκλοι Σύζευξης/Αποσύζευξης |
Ελάχιστοι 30 κύκλοι |
| Δύναμη συγκράτησης ακροδέκτη |
≥24.5N |
| Αντι-δονήσεις |
Πέρασε τη δοκιμή τυχαίων βιομηχανικών δονήσεων, χωρίς διακοπτόμενη σύνδεση |
| Υλικό & Επιμετάλλωση |
Περίβλημα |
PA66, UL94V-0, Χωρίς Αλογόνα, Μαύρο |
| Υλικό Καρφιού / Ακροδέκτη |
Κράμα Χαλκού |
| Επιμετάλλωση |
Επιμετάλλωση φωτεινού καλάι (Προαιρετική επιμετάλλωση χρυσού για έκδοση υψηλής αξιοπιστίας) |
| Περιβαλλοντικές Προδιαγραφές |
Θερμοκρασία Λειτουργίας |
-40℃ ~ +125℃ |
|
Θερμοκρασία Αποθήκευσης |
-45℃ ~ +130℃ |
| Οδηγός Συγκόλλησης |
Συγκόλληση με Κυματοειδή Ροή |
Κορυφή 260℃, μέγιστο 5s |
| Χειροκίνητη Συγκόλληση |
350℃, ≤5s ανά ακροδέκτη |
| Σημείωση |
Αποφύγετε επαναλαμβανόμενη συγκόλληση σε υψηλή θερμοκρασία για να αποτρέψετε πλαστική παραμόρφωση |
Διασταυρούμενη Αναφορά / Εναλλακτική Αντικατάσταση
Άμεση αντικατάσταση για τη σειρά Molex Micro-Fit 3.0 43045. Τα συμβατά περιβλήματα & ακροδέκτες ταιριάζουν με τις σειρές 43020 / 43030. Λειτουργεί επίσης ως οικονομικά αποδοτικό υποκατάστατο για τη σειρά 5557 σε πολλά έργα σύνδεσης τροφοδοσίας.
Οι μηχανικοί μπορούν να επαναχρησιμοποιήσουν την υπάρχουσα διάταξη PCB & τα εργαλεία καλωδίωσης, χωρίς να απαιτείται μεγάλη επανασχεδίαση.
Πλεονεκτήματα Προϊόντος
- Μεταλλική ασφάλεια κατά των δονήσεων: Επιλύει το πρόβλημα των πελατών με τους συνδετήρες που χαλαρώνουν υπό δονήσεις σε συσκευές αυτοματισμού/οχήματα
- Πλαστικό UL94V-0 χωρίς αλογόνα, ασφαλέστερο για οικιακές συσκευές & βιομηχανικό έλεγχο
- Πλήρης εσωτερική παραγωγή: κεφαλή καρφιών, περίβλημα, ακροδέκτες πτύχωσης, σταθερή αλυσίδα εφοδιασμού
- Σύντομος χρόνος παράδοσης για δείγματα & μαζική παραγωγή, ευέλικτη προσαρμογή αριθμού ακροδεκτών
- Αυστηρός 100% έλεγχος πριν από την αποστολή, χαμηλό ποσοστό αστοχίας επαφής
Εφαρμογή
✅ Βιομηχανικός αυτοματισμός, μονάδες ελέγχου servo & τροφοδοσίας
✅ Οικιακές συσκευές, μονάδες τροφοδοσίας & φόρτισης
✅ Εσωτερικές συνδέσεις τροφοδοσίας & σήματος αυτοκινήτων
✅ Ιατρικός εξοπλισμός, τηλεπικοινωνίες & συστήματα διαχείρισης μπαταριών
✅ Σύνδεση τροφοδοσίας καλωδίου προς πλακέτα PCB
Μέθοδος Συσκευασίας
- Τυπική: Συσκευασία σε αντιστατική σακούλα
- Προαιρετική: Συσκευασία σε λευκό / ουδέτερο χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας & γραμμικοί κώδικες διαθέσιμοι κατόπιν αιτήματος.
Μέθοδος Πληρωμής
Διαθέσιμα EXW, FOB, CIF, CPT, T/T, L/C
Χρόνος Παράδοσης
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό Εργοστασίου & Προσαρμοσμένη Υπηρεσία
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική Δειγμάτων: Υποστήριξη δωρεάν δειγμάτων / Γρήγορη παράδοση δειγμάτων. Προσαρμοσμένη υπηρεσία: Προσαρμοσμένος αριθμός ακροδεκτών, πάχος επιμετάλλωσης, συναρμολόγηση καλωδίων, ειδική συσκευασία & σήμανση.Οδηγός Επιλογής Πελάτη
Επιβεβαίωση αριθμού ακροδεκτών: 2
- 2P ~ 216P τυπικά σε απόθεμα. επικοινωνήστε μαζί μας για μεγαλύτερα κυκλώματαΜείωση ρεύματος: Μειώστε το ονομαστικό ρεύμα όταν πολλοί ακροδέκτες φορτώνονται μαζί υπό υψηλή θερμοκρασία περιβάλλοντος
- Περιβάλλον δονήσεων: Πρέπει να χρησιμοποιείται έκδοση με μεταλλική ασφάλεια για την αποφυγή απροσδόκητης αποσύνδεσης
- Επιλογή υλικού: Προεπιλογή UL94V0 χωρίς αλογόνα. καθορίστε επιμετάλλωση χρυσού εάν απαιτείται μεγάλος κύκλος σύζευξης
- Σχεδιασμός PCB: Ακολουθήστε την τυπική διάταξη 43045 για άμεση αντικατάσταση. ελέγξτε το προφίλ θερμοκρασίας συγκόλλησης πριν από τη μαζική παραγωγή
- Συχνές Ερωτήσεις
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας online ή να στείλετε ένα Email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στον κατάλογό σας. Μπορείτε να φτιάξετε αυτό το προϊόν για μένα;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας τι προϊόν χρειάζεστε και πόσο θέλετε. Εάν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε. Για αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.3. Ε: Μπορείτε να παρέχετε δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δωρεάν δειγμάτων συνδετήρων για δοκιμή. Αλλά πρέπει να πληρώσετε για το κόστος αποστολής.
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα εμπορεύματα σε απόθεμα παραδίδονται εντός 1 ημέρας. τα προσαρμοσμένα εμπορεύματα παραδίδονται εντός 5-7 ημερών.
5. Ε: Πώς να στείλετε την παραγγελία μου;
Α: Για μικρές συσκευασίες, στείλτε τις μέσω Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι υπηρεσία Door-to-Door. Για μεγάλες συσκευασίες, μπορούμε να τις στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυπικά χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά προϊόντος προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω σε RMB;
Α: Δεχόμαστε T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι γίνεται με τον ποιοτικό έλεγχο της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. IQC, OQC, IPQC και QA αποτελούν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να καταγράψουμε όλες τις τιμές τους σε μια λίστα, και οι τιμές αλλάζουν πάντα λόγω του κόστους υλικών και της ποσότητας. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. Θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε μια λίστα προδιαγραφών και τιμών.
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε φτιάξει πολλά προσαρμοσμένα προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλά πρέπει να επισημάνουμε ότι αυτό συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
