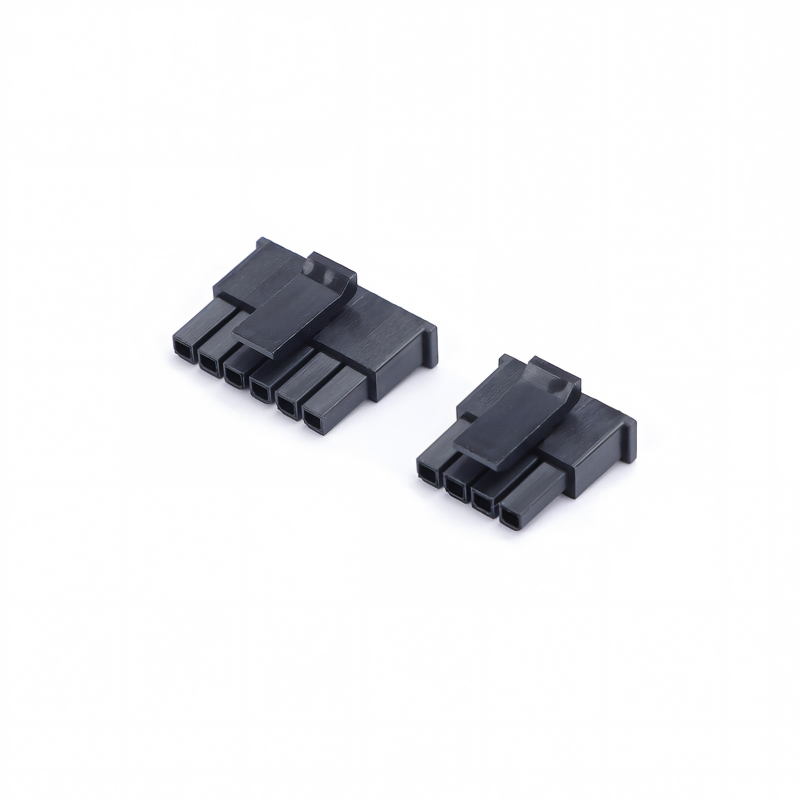

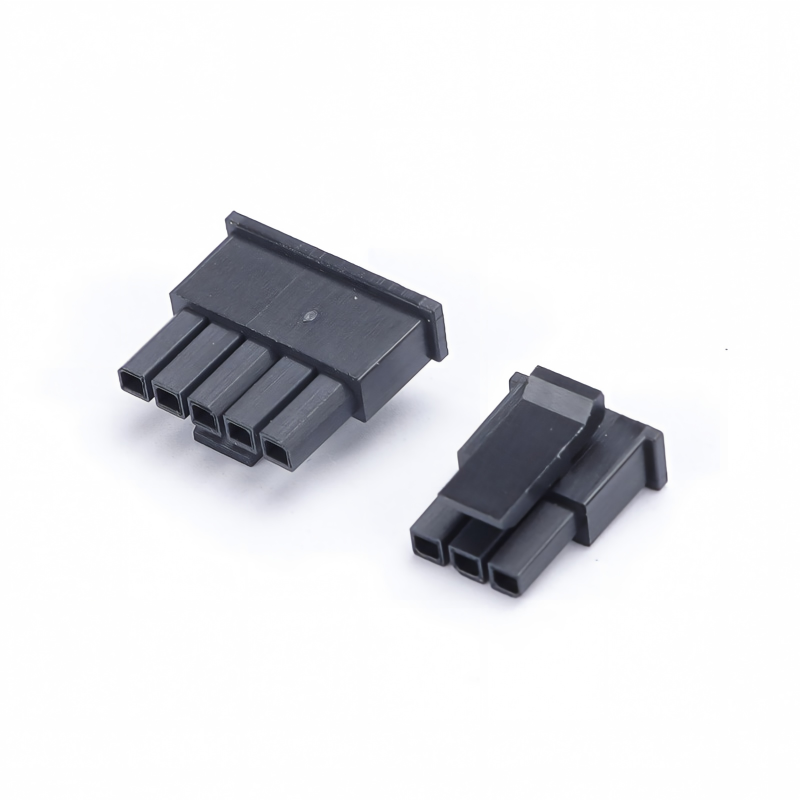

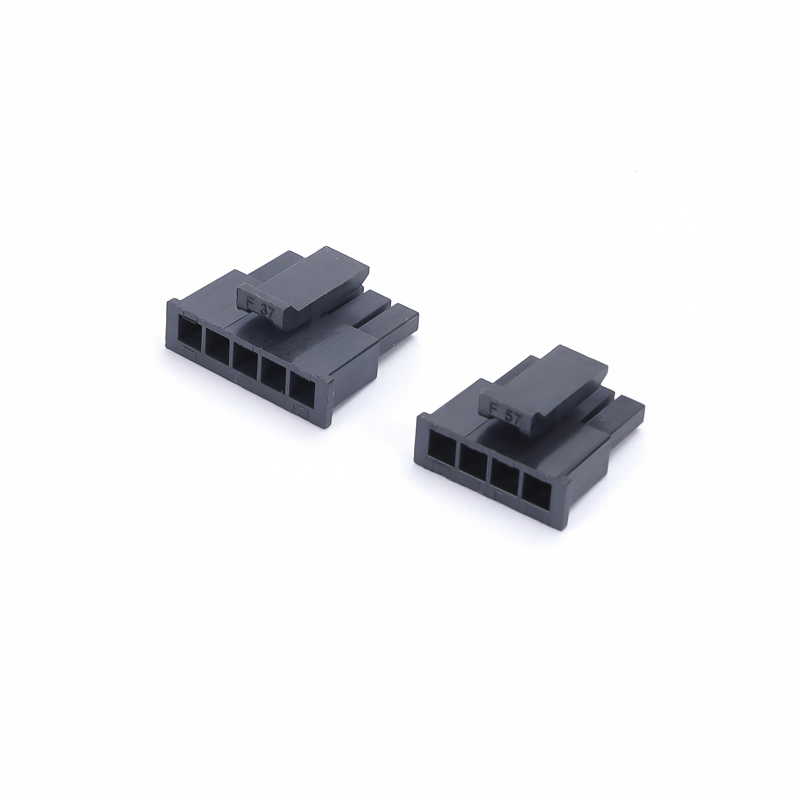

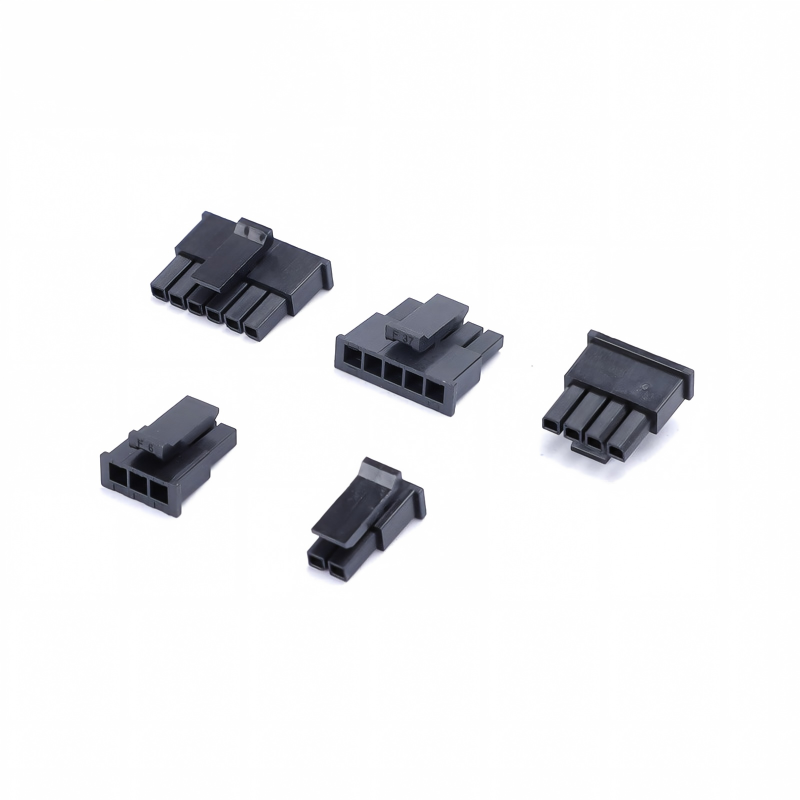

Αρσενικό βύσμα τροφοδοσίας μονής σειράς Βύσμα βήματος 3,0 mm με πόρπη από καουτσούκ 5557 για συνδέσμους πλακέτας καλωδίων PCB
Σημαντικά σημεία προϊόντος
- Βήμα: 3,0 mm, αρσενικό βύσμα τροφοδοσίας μονής σειράς, μοντέλο 5557
- Περίβλημα: UL94V-0 επιβραδυντικό φλόγας, χωρίς αλογόνο, πληροί τις απαιτήσεις ασφάλειας βιομηχανικών και οικιακών συσκευών
- Σχεδιασμός πόρπης από ενισχυμένο ελαστικό κέλυφος, αντικραδασμικός, αποτρέπει την τυχαία αποσύνδεση κάτω από σκληρούς βιομηχανικούς/αυτοκινητικούς κραδασμούς
- Πλήρες σετ στήριξης: ταιριαστό περίβλημα + τερματικά πτύχωσης διαθέσιμα
- Συμπαγής δομή, σταθερή μετάδοση ισχύος για σύνδεση καλωδίου με πλακέτα
Τεχνικές Προδιαγραφές
| Είδος |
Καθέκαστα |
| Ηλεκτρική Απόδοση |
Ονομαστικό ρεύμα: 5A μέγιστο ανά επαφή
Ονομαστική τάση: 250V AC
Αντοχή μόνωσης: ≥1000MΩ
Αντίσταση επαφής: < 20 mΩ
Τάση αντοχής: 1500V AC/min |
| Μηχανική Απόδοση |
Βήμα: 3,0 mm
Αριθμός θέσεων: 2P~24P προσαρμόσιμος
Κύκλοι ζευγαρώματος: ≥500 φορές
Δύναμη ζευγαρώματος: Χαμηλή δύναμη εισαγωγής. κλείδωμα πόρπης για αντι-ζευγάρωμα
Συγκράτηση: Βελτιωμένη πόρπη κελύφους έναντι κραδασμών και πτώσης |
| Υλικό & Επιμετάλλωση |
Περίβλημα: UL94V-0, νάιλον χωρίς αλογόνο
Τερματικό: Κράμα χαλκού, επίστρωση κασσίτερου (επιχρυσωμένη προαιρετική)
Πόρπη: Ενσωματωμένη κλειδαριά από καουτσούκ |
| Περιβαλλοντική Προδιαγραφή |
Θερμοκρασία λειτουργίας: -40℃ ~ +105℃
Συμβατό με περιβάλλοντα δόνησης βιομηχανικών και ελαφρών αυτοκινήτων |
| Οδηγός συγκόλλησης |
Θερμοκρασία συγκόλλησης: 260℃ max, 5s max reflow συγκόλληση
Συγκόλληση PCB μέσω οπών |
Παραπομπή / Εναλλακτική Αντικατάσταση
Άμεση συμβατή αντικατάσταση για διεθνώς διάσημες μάρκες:
- JST: Σειρά EH
- Molex: 5557 series
- AMP/TE: ισοδύναμα βύσματα τροφοδοσίας μονής σειράς 3,0 mm από καλώδιο σε πλακέτα
Σημείωση: Το βήμα της καρφίτσας, η δομή ασφάλισης και το αποτύπωμα είναι εναλλάξιμα για αντικατάσταση drop-in.
Πλεονεκτήματα προϊόντος
- Αντικραδασμικό κλείδωμα πόρπης από καουτσούκ: λύνει το τυχαίο σημείο πόνου που δεν ζευγαρώνει σε δονούμενο εξοπλισμό
- Περίβλημα UL94V-0 & Χωρίς αλογόνο, ασφαλέστερο για βιομηχανικά και οικιακά ηλεκτρικά προϊόντα υψηλής θερμοκρασίας
- Προμήθεια πλήρους σετ: στέγαση + τερματικά, προμήθεια μίας στάσης
- Εναλλάξιμα με υποδοχές JST/Molex/TE 3,0mm, εύκολος επανασχεδιασμός & αντικατάσταση BOM
- Σταθεροί επικασσιτερωμένοι χάλκινοι ακροδέκτες, χαμηλή αντίσταση επαφής, αξιόπιστη μετάδοση ισχύος
Εφαρμογή
✅ Βιομηχανικός εξοπλισμός ελέγχου
✅ Οικιακές συσκευές (κλιματιστικό, θερμοσίφωνας, μονάδα παροχής ρεύματος)
✅ Εσωτερική καλωδίωση αυτοκινήτου ελαφριάς χρήσης
✅ Τροφοδοτικό & μονάδες UPS
✅ Πρόγραμμα οδήγησης LED
✅ Ιατρικός βοηθητικός εξοπλισμός
✅ Σύνδεση ρεύματος με καλώδιο PCB
Μέθοδος συσκευασίας
- Πρότυπο: Αντιστατική συσκευασία σακούλας
- Προαιρετικά: Λευκή / Ουδέτερη συσκευασία από χαρτοκιβώτιο. Προσαρμοσμένη ετικέτα συσκευασίας και γραμμικοί κώδικες διαθέσιμα κατόπιν αιτήματος.
Τρόπος πληρωμής
EXW, FOB, CIF, CPT, T/T, L/C διαθέσιμα
Χρόνος ανοχής
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1–2 εβδομάδες
Πιστοποιητικό εργοστασίου & Προσαρμοσμένη εξυπηρέτηση
- Πιστοποιήσεις: UL, RoHS, REACH, ISO9001
- MOQ: Χαμηλό MOQ για τυπικά είδη
- Πολιτική δειγμάτων: Διατίθενται δωρεάν δείγματα/ Γρήγορη παράδοση δειγμάτων.Προσαρμοσμένη εξυπηρέτηση: Προσαρμοσμένη μέτρηση καρφίδων, πάχος επιμετάλλωσης, συγκρότημα καλωδίων, ειδική συσκευασία και σήμανση.
Οδηγός επιλογής πελατών
- Επιβεβαιώστε τη θέση της ακίδας (2P~24P) και την απαίτηση ονομαστικού ρεύματος
- Ελέγξτε τη θερμοκρασία λειτουργίας και το επίπεδο δόνησης του εξοπλισμού σας. προτείνουμε την έκδοση πόρπης για σενάριο υψηλών κραδασμών
- Επαληθεύστε το αποτύπωμα PCB κατά την αντικατάσταση εξαρτημάτων JST/Molex/TE
- Επιλέξτε κασσίτερο/επιχρυσωμένο με βάση τις απαιτήσεις διάβρωσης και διάρκειας ζωής
- Επιβεβαιώστε την απαίτηση χωρίς αλογόνο και επιβραδυντικό φλόγας πριν από την οριστικοποίηση του BOM
FAQ
1. Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας ηλεκτρονικά ή να στείλετε ένα email για να λάβετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στην κατάτα σαςλογότυπο. Μπορείτε να μου φτιάξετε αυτό το προϊόν;
Α: Ο κατάλογός μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλώς ενημερώστε μας τι προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για την παραγωγή του. Για την αναφορά σας, η κατασκευή ενός συνηθισμένου καλουπιού θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να δώσετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10 τεμάχια δειγμάτων χωρίς σύνδεσμο για δοκιμή. Αλλά πρέπει να πληρώσετε τα έξοδα αποστολής
4. Ε: Τι γίνεται με τον χρόνο παράδοσής σας;
Α: Τα αποθεματικά αγαθά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5. Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε αεροπορικώς ή δια θαλάσσης. Χρησιμοποιούμε τυποποιημένα χαρτοκιβώτια εξαγωγής. Είμαστε υπεύθυνοι για οποιαδήποτε ζημιά στο προϊόν προκληθεί κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Weaccept T/T (Τραπεζικό έμβασμα), Western Union και PayPal. Βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το Τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7. Ε: Τι θα λέγατε για τον ποιοτικό έλεγχο της εταιρείας σας
Α: Ακολουθήστε αυστηρά το ISO9001. Τα IQC, OQC, IPQC και QA αντιπροσωπεύουν το 10% του προσωπικού μας. Όλα τα προϊόντα μας θα ελεγχθούν από CCD.
8. Ε: Χρειάζομαι τον τιμοκατάλογο όλων των προϊόντων σας. Έχετε τιμοκατάλογο;
Α: Δεν έχουμε τιμοκατάλογο όλων των προϊόντων μας. Επειδή έχουμε τόσα πολλά είδη, είναι αδύνατο να παραθέσουμε όλες τις τιμές και οι τιμές αλλάζουν με βάση το κόστος και την ποσότητα των υλικών. Και μπορείτε να μας δώσετε μια λίστα με όλα τα είδη που χρειάζεστε. θα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε προδιαγραφές και τιμοκατάλογο
9. Ε: Μπορείτε να φτιάξετε προσαρμοσμένα προϊόντα και προσαρμοσμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά προσαρμοσμένα
προϊόντα για τους πελάτες μας στο παρελθόν (κυρίως καλωδιώσεις). Σχετικά με την προσαρμοσμένη συσκευασία, δεν υπάρχει πρόβλημα. μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στη συσκευασία. Απλώς πρέπει να επισημάνουμε ότι συνεπάγεται επιπλέον κόστος.
10. Ε: Τι πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κ.λπ.
