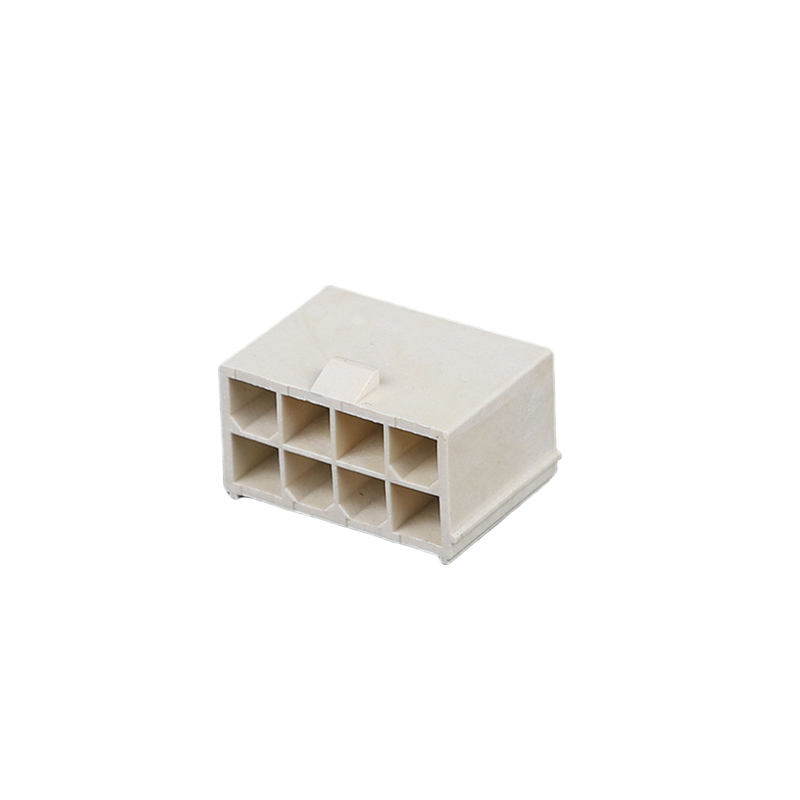

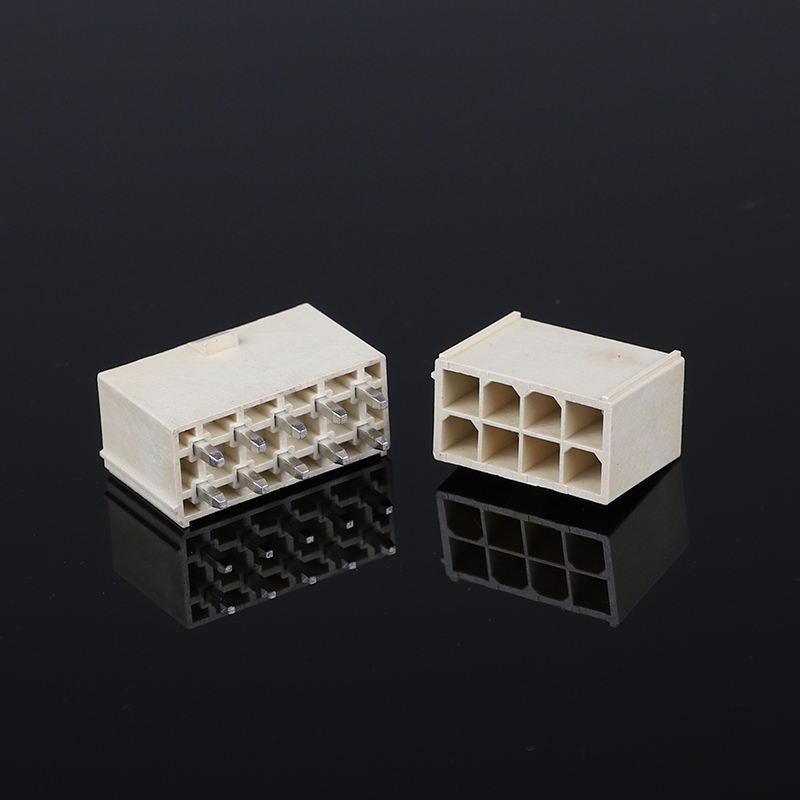

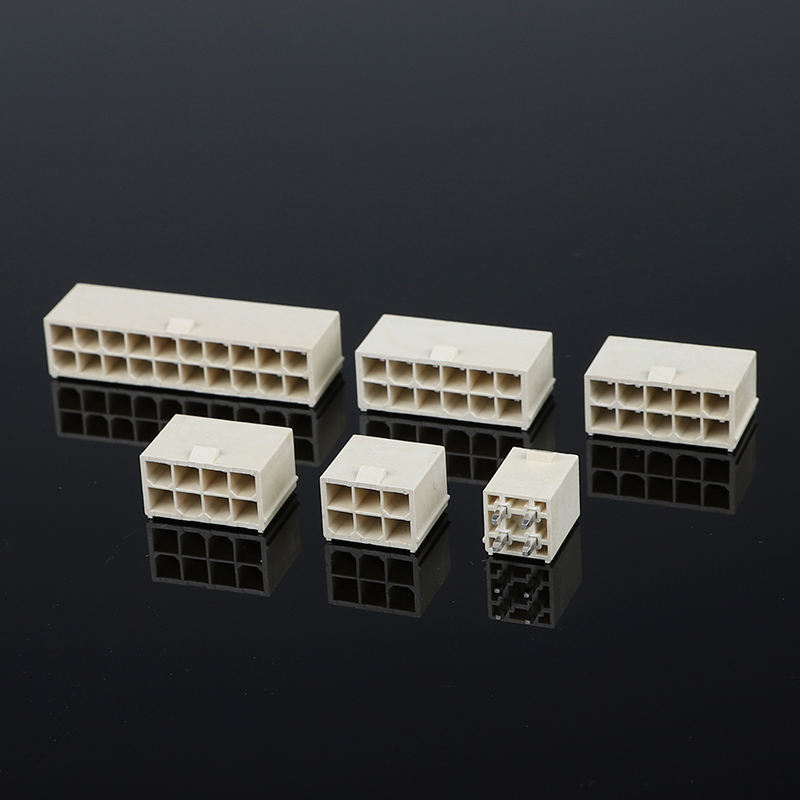

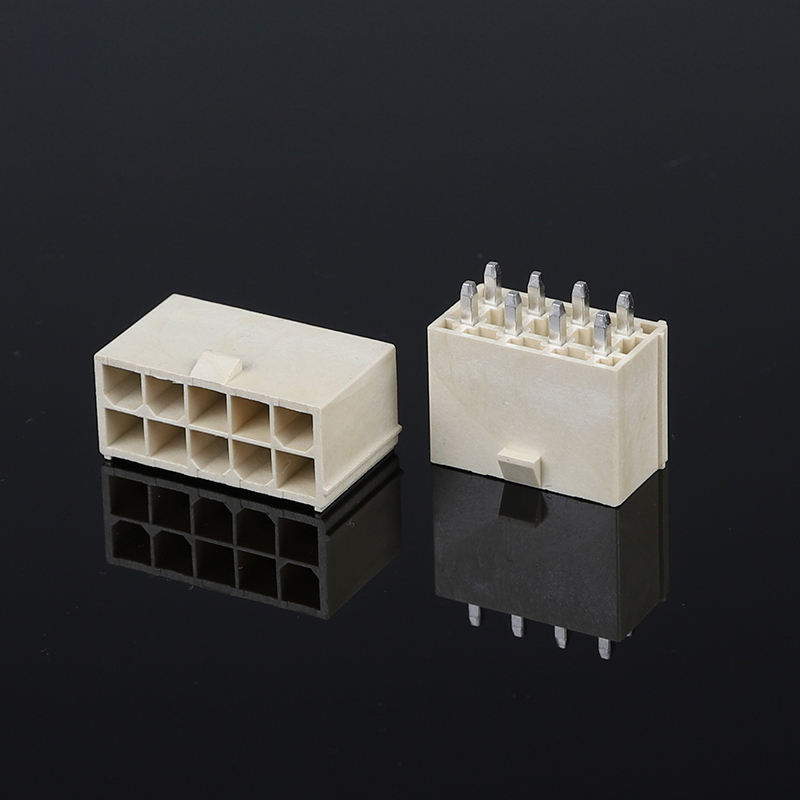

Σύντομη Επισκόπηση: 4.2mm κλίση 5557/5569 διπλής σειράς ευθείας πιν ATX σύνδεσης ισχύος, LCP υψηλής θερμοκρασίας στερέωμα, UL94V-0, χωρίς αλογένιο.Σχεδιασμός μαντήλας κατά της αποσύνδεσης για βιομηχανικές και αυτοκινητοβιομηχανικές εφαρμογές υψηλών δονήσεωνΟλοκληρωμένη στέγαση και τερματικό σετ διαθέσιμο.
Σημαντικά σημεία του προϊόντος
✅Ανθεκτικότητα στη φλόγα και οικολογικό υλικό: Σώμα LCP, UL94V-0 βαθμολογία φλόγας, Απαλλαγμένο από αλογόντα, πληροί τις περιβαλλοντικές απαιτήσεις βιομηχανικών και οικιακών συσκευών
✅Αντι-δονήσεις Αντι-αποσύνδεση διπλή δέσμη: Ενισχυμένη διπλή σειρά κλειδαριά, αποτρέπει την τυχαία αποσύνδεση υπό συνεχή κρούση και δονήσεις σε σκληρά βιομηχανικά / οχήματα περιβάλλοντα
✅Πλήρη αντιστοιχία συστατικώνΣυμπληρωματικό σύνολο, συμπεριλαμβανομένου πλαστικού περιβλήματος (κέλυφος) + τερματικών συρρίκνωσης, ολοκληρωμένη αγορά
✅Υλικό LCP υψηλής θερμοκρασίας: Σταθερή απόδοση κατά τη διάρκεια της συγκόλλησης SMT, αντέχει σε υψηλές θερμοκρασίες περιβάλλοντος εργασίας
Τεχνικές προδιαγραφές
| Άρθρο |
Λεπτομέρειες |
| Πύργος |
4.2 mm |
| Δομή |
Διπλή σειρά, ευθεία καρφίτσα, κλειδαριά της πόρτας |
| Σχήμα |
Σειρά 5557 / 5569 |
| Ηλεκτρική απόδοση |
| Κατηγοριοποιημένο ρεύμα |
9A ανά κύκλωμα |
| Διορισμένη τάση |
250V εναλλασσόμενη |
| Αντίσταση επαφής |
≤ 20mΩ |
| Αντίσταση μόνωσης |
≥ 1000MΩ |
| Αντιστέκεται στην τάση |
1500V εναλλασσόμενη για 1 λεπτό |
| Μηχανικές επιδόσεις |
| Κύκλοι εισαγωγής/αποσύρσεως |
≥ 1000 φορές |
| Δύναμη κλεισίματος |
Ενισχυμένη διπλή πόρπη, αντι-αποσύνδεση υπό δονήσεις |
| Δύναμη διατήρησης επαφής |
Συμμορφώνεται με το πρότυπο δοκιμής δονήσεων και συγκρούσεων IEC |
| Υλικό, επιχρίστωση και περιβάλλον |
| Υλικό στέγασης |
Υψηλής θερμοκρασίας LCP |
| Τάξη φλόγας |
UL94V-0, Χωρίς αλογόντα |
| Υλικό βάσης του τερματικού |
Χάλυβα |
| Επικάλυψη |
Επικάλυψη από κασσίτερο (επιλογική επικάλυψη από χρυσό) |
| Εργασιακή θερμοκρασία |
-40°C ~ +125°C |
| Οδηγός συγκόλλησης |
Συνεργαζόμενη με συγκόλληση SMT· μέγιστη θερμοκρασία ανάκλισης ≤ 260°C, μέγιστο 10 δευτερόλεπτα |
Διασταυρούμενη αναφορά / εναλλακτική αντικατάσταση
Άμεση εναλλακτική συσκευή για διεθνώς γνωστά εμπορικά σήματα:
- JST: σειρά 5557 / 5569
- Molex: σειρά 3901
- ΔΕ (AMP): συνδετήρες σειράς ισχύος ATX διαστάσεως 4,2 mm
Σημείωση: Ο αριθμός των πινών πρέπει να ταιριάζει όταν χρησιμοποιείται σταυρό.
Χαρακτηριστικά του προϊόντος
- 4.2mm τυπικό βάθος, διπλή σειρά ευθείας διάταξης πινών, κλασικό σχεδιασμό πρίζας τροφοδοσίας ATX
- Μηχανισμός κλειδώματος διπλής πόρπης, αποφεύγει την τυχαία αποσύνδεση υπό δονήσεις
- Πλαστικό υψηλής θερμοκρασίας LCP, σταθερό σε υψηλές θερμοκρασίες σε περιβάλλοντα συγκόλλησης και εργασίας
- UL94V-0 επιβραδυντικό φλόγας, χωρίς αλογόντα, οικολογικά συμβατό
- Ολοκληρωμένη στερέωση + λύση τερματικού, εύκολη συναρμολόγηση
Πλεονεκτήματα του προϊόντος
- Σχεδιασμός κλειδώματος κατά των πτώσεων: Λύνει το πρόβλημα του πελάτη για την χαλάρωση και αποσύνδεση των συνδέσμων κάτω από δονήσεις για βιομηχανικό και επιβατικό εξοπλισμό
- Ανθεκτικό σε υψηλές θερμοκρασίες LCP, χωρίς παραμόρφωση κατά την επανειλημμένη συγκόλληση
- Σκληρός έλεγχος υλικών: UL94V-0 + Χωρίς Χαλογόνη, ικανοποιεί τον έλεγχο ασφάλειας για βιομηχανικά, οικιακές συσκευές και μερικά αυτοκινητοβιομηχανικά έργα
- Πιν-πιν συμβατό με JST / Molex / TE, βολική αντικατάσταση BOM χωρίς επανασχεδιασμό PCB
- Η προμήθεια γίνεται απευθείας από το εργοστάσιο.
Εφαρμογή
- Η παροχή ενέργειας ATX PC
- Εργατικό εξοπλισμό ελέγχου, θύρα τροφοδοσίας με εξυπηρέτηση
- Οικιακές συσκευές (κλιματιστικό, μετατροπέας)
- Μηχανές ηλεκτρικής ενέργειας
- Ιατρικός εξοπλισμός ηλεκτρικής ενέργειας
- Διοδηγός ισχύος LED και μπαταρία
Μέθοδος συσκευασίας
- Πρότυπο: Αντιστατική συσκευασία σακούλας
- Προαιρετικό: λευκό / ουδέτερο κουτί από χαρτόνι.
Μέθοδος πληρωμής
EXW, FOB, CIF, CPT, T/T, L/C διαθέσιμα
Χρονοδιάγραμμα
- Δείγματα: 3 εργάσιμες ημέρες
- Μαζική παραγγελία: 1-2 εβδομάδες
Πιστοποιητικό κατασκευής και εξυπηρέτηση εξατομικευμένων προϊόντων
- Πιστοποιητικά: UL, RoHS, REACH, ISO9001
- MOQ: Μικρή MOQ για τα τυποποιημένα προϊόντα
- Πολιτική δειγμάτων: Δωρεάν δείγματα διαθέσιμα- Γρήγορη παράδοση δειγμάτων.Προσαρμοσμένη εξυπηρέτηση: Προσαρμοσμένος αριθμός πινών, πάχος επικάλυψης, συναρμολόγηση καλωδίων, ειδική συσκευασία και σήμανση.
Οδηγός επιλογής πελατών
- Επιβεβαιώστε τον αριθμό των πινών πριν από την αντικατάσταση διασταυρούμενης αναφοράς για να ταιριάξει το αποτύπωμα
- Για σενάρια υψηλών δονήσεων, επιλέξτε έκδοση κλειδώματος διπλής πόρπης για την πρόληψη της αποσύνδεσης
- Για τη διαδικασία συγκόλλησης: επιβεβαιώστε τη θερμοκρασία επαναρρόφησης ≤ 260°C
- Για έργα αυτοκινήτων, ζητήστε πλήρη έκθεση υλικού και πιστοποιητικό αλογονίου
- Εάν απαιτείται χρυσοπλαστική, κοινοποιήστε τις πωλήσεις στο στάδιο της προσφοράς
Γενικές ερωτήσεις
1Ε: Έχετε κατάλογο; Μπορείτε να μου στείλετε τον κατάλογο για να ελέγξω όλα τα προϊόντα σας;
Α: Ναι, μπορείτε να επικοινωνήσετε μαζί μας στο διαδίκτυο ή να στείλετε ένα e-mail για να πάρετε τον κατάλογο.
2. Ε: Δεν μπορώ να βρω το προϊόν στο καταλόγιό σαςΜπορείς να μου φτιάξεις αυτό το προϊόν;
Α: Ο κατάλογος μας δείχνει τα περισσότερα από τα προϊόντα μας, αλλά όχι όλα. Απλά ενημερώστε μας ποιο προϊόν χρειάζεστε και πόσα θέλετε. Αν δεν το έχουμε, μπορούμε επίσης να σχεδιάσουμε και να φτιάξουμε ένα νέο καλούπι για να το παράγουμε.Για αναφορά σαςΗ κατασκευή ενός συνηθισμένου καλούπιου θα διαρκέσει περίπου 35-45 ημέρες.
3. Ε: Μπορείτε να παρέχετε ένα δείγμα; Είναι αυτά τα δείγματα δωρεάν;
Α: Ναι, παρέχουμε 5-10pcs συστατικά δωρεάν δείγματα για δοκιμές.
4Ε: Και ο χρόνος παράδοσης;
Α: Τα αποθεματικά παραδίδονται εντός 1 ημέρας. Τα προσαρμοσμένα προϊόντα παραδίδονται εντός 5-7 ημερών
5Ε: Πώς να στείλω την παραγγελία μου;
Α: Για μικρά πακέτα, στείλτε τα με Express, όπως DHL, FedEx, UPS, TNT, EMS. Αυτή είναι η υπηρεσία Door-to-Door. Για μεγάλα πακέτα, μπορούμε να τα στείλουμε με αεροπορική ή θαλάσσια διαδρομή. Χρησιμοποιούμε τυποποιημένες βαλίτσες εξαγωγής.Είμαστε υπεύθυνοι για τυχόν ζημιές προϊόντος που προκαλούνται κατά την παράδοση.
6. Ε: Τι είδους πληρωμή δέχεστε; Μπορώ να πληρώσω RMB;
Α: Δεχόμαστε T/T ((Wire transfer), Western Union, και PayPal. Παρακαλούμε βεβαιωθείτε ότι μπορούμε να λάβουμε το ίδιο ποσό με το τιμολόγιο. Και μπορείτε να πληρώσετε σε RMB. Κανένα πρόβλημα.
7Ε: Πώς είναι ο έλεγχος ποιότητας της εταιρείας σας;
Α: Ακολουθούμε αυστηρά το ISO9001. IQC, OQC, IPQC και QA αντιπροσωπεύουν το 10% του προσωπικού μας.
8Ε: Χρειάζομαι την λίστα τιμών όλων των προϊόντων σας.
Α: Δεν έχουμε μια λίστα τιμών για όλα τα προϊόντα μας. Επειδή έχουμε τόσα πολλά προϊόντα, είναι αδύνατο να απαριθμήσουμε όλες τις τιμές, και οι τιμές αλλάζουν με βάση το κόστος των υλικών και την ποσότητα.Και μπορείτε να μας δώσετε μια λίστα με όλα τα στοιχεία που χρειάζεστεΘα τα επιβεβαιώσουμε προσεκτικά ένα προς ένα και θα σας δώσουμε τις προδιαγραφές και την λίστα τιμών.
9Ε: Μπορείτε να κάνετε εξατομικευμένα προϊόντα και εξατομικευμένη συσκευασία;
Α: Ναι. Έχουμε κάνει πολλά εξατομικευμένα
Για τις εξατομικευμένες συσκευασίες, δεν υπάρχει πρόβλημα, μπορούμε να βάλουμε το λογότυπό σας ή άλλες πληροφορίες στην συσκευασία.Απλά πρέπει να επισημάνω ότι συνεπάγεται επιπλέον κόστος.
10Ε: Ποια πιστοποιητικά έχετε;
Α: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, κλπ.
