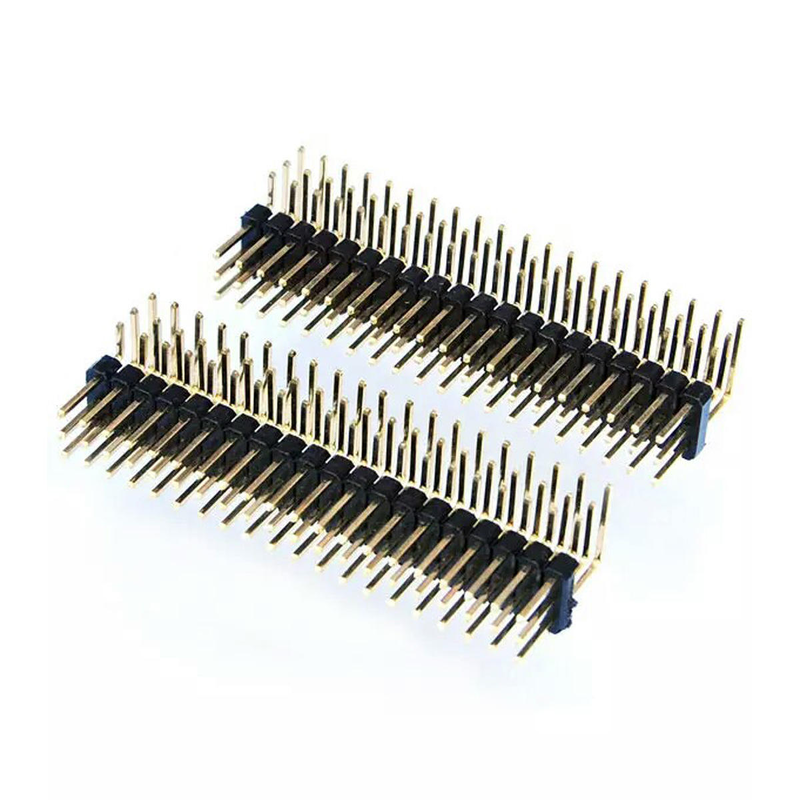

Κεφαλίδα Pin PCB 1.0mm Διπλή σειρά λυγισμένη Pin SMT 180 βαθμούς 90 βαθμούς PBT υλικό Φώσφορος Χάλκινος επαφές Pin μήκος Προσαρμόσιμο

Κεφαλίδα Pin PCB 1.0mm Διπλή σειρά λυγισμένη Pin SMT 180 βαθμούς 90 βαθμούς PBT υλικό Φώσφορος Χάλκινος επαφές Pin μήκος Προσαρμόσιμο

Ειδικότερα

• 1.0 mm λεπτής ακμής διπλής σειράς SMT καμπυλωτής καρφίτσας, υποστηρίγματα90° ευθεία γωνία & 180° επίπεδα τερματιστικά SMTγια ευέλικτη διάταξη PCB
• Φωσφορικά-βραγχώδεις δέσμες επαφής, σταθερή απόδοση ελαστικών, αντι-κόπωση για μακροχρόνιους κύκλους ζευγαρώματος
• PBT UL94V-0 μονωτής, εξαιρετική αντοχή στην θερμότητα της επανεξέτασης, σωρευτική μάζα SMT επανεξέτασης
• Πλήρως εξατομικεύσιμο: μήκος καρφίτσες, αριθμός καρφίτσες, επιφάνεια επικάλυψης, συσκευασία ταινίας και ρολ διαθέσιμη
• Απαραίτητος έλεγχος της συμπεριοριστικότητας για την παραγωγή SMT, χαμηλότερο ποσοστό ελαττωμάτων συναρμολόγησης για την παραγωγή μεγάλου όγκου

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικό του προϊόντος

1. Δύο σειρές 1.0 mm λεπτής πλάκας, εξοικονομεί αποτύπωμα PCB για διάταξη υψηλής πυκνότητας

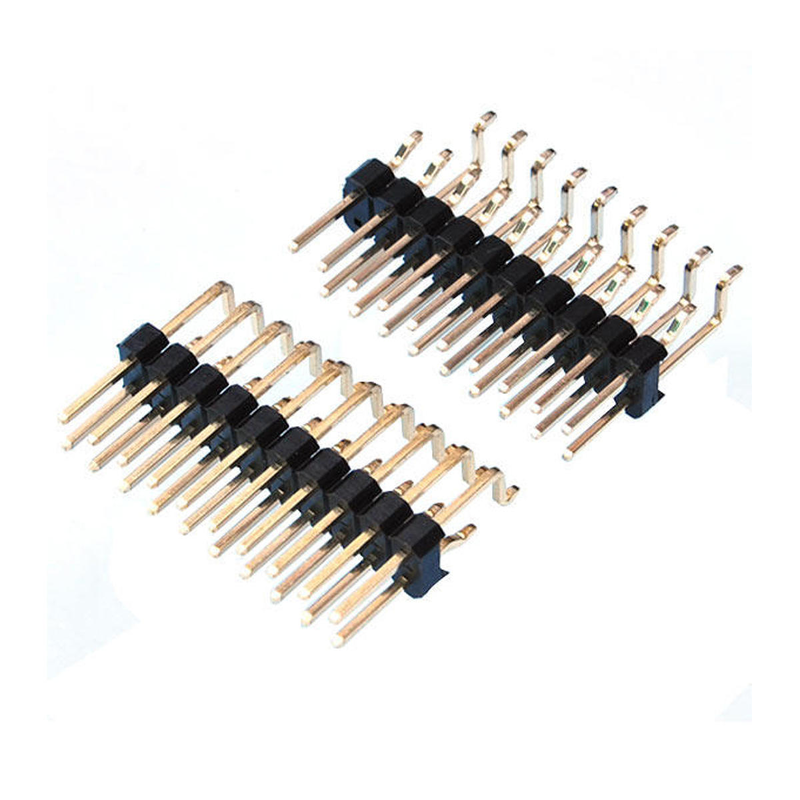

2. Δύο τύποι λυγισμένων πινών: 90° ορθογώνια / 180° επίπεδα SMT, ταιριάζουν με διαφορετικές απαιτήσεις διάταξης άκρων PCB
3. Επαφές φωσφόρου-βρόνσου: ανώτερη ελαστικότητα, αντίσταση στην χαλάρωση της πίεσης υπό δονήσεις και κυκλικές θερμοκρασίες
4. PBT UL94V-0 θερμοπλαστικό περίβλημα, αντέχει στην κανονική SMT θερμοκρασία συγκόλλησης με επανεξέταση
5. Απαραίτητη συμπεριοδικότητα για τερματικά SMT, συμβατά με αυτόματο εξοπλισμό επιλογής και τοποθέτησης
6. Ευέλικτη προσαρμογή: μήκος πιν, PIN, κασσίτερος/χρυσή επιχρίστωση, επιλογές συσκευασίας ταινίας και τροχιάς / σωλήνα
7. Συμμόρφωση με τα πρότυπα RoHS & REACH, ικανοποίηση παγκόσμιων ηλεκτρονικών περιβαλλοντικών απαιτήσεων

Πλεονέκτημα προϊόντος

1. Ευελιξία της διάταξης: διπλή επιλογή 90° /180° λυγμένες πινές SMT, λύνοντας τις προκλήσεις σύνδεσης με περιορισμένο χώρο, αποφεύγοντας το κόστος τρύπωσης μέσω τρύπας
2. Αξιόπιστη επαφή: επαφή φωσφόρου με χάλκινο αντί για συνηθισμένο χαλκό, χαμηλότερο κίνδυνο κόπωσης ελαστικών υπό δονήσεις για συσκευές βιομηχανικής κλάσης
3. Προσιτή για μαζική παραγωγή: αυστηρός έλεγχος της συμπαραπλανομορφίας SMT, προσαρμογή της αυτόματης επιλογής και τοποθέτησης & επαναρρόφησης, μείωση των κακών αρθρώσεων συγκόλλησης σε κατασκευές μεγάλου όγκου
4. Αξιοδοτική εξατομίκευση: ρυθμίστε το μήκος της καρφίτσας, την ποσότητα της καρφίτσας και την επικάλυψη σύμφωνα με την απαίτηση BOM, δεν χρειάζεται να επανασχεδιάσετε το αποτύπωμα PCB
5. Θερμική σταθερότητα: Το περίβλημα PBT διατηρεί σταθερότητα διαστάσεων κατά την επανεξέταση, χωρίς παραμόρφωση ή φουσκώματα σε σύγκριση με το φθηνό πλαστικό περίβλημα

Εφαρμογή

• Βιομηχανικές μονάδες ελέγχου και αισθητήρες PCBA
• Διαδικτυακές συσκευές, φορητά ηλεκτρονικά
• Συγκροτήματα ιατρικών συμπαγών κυκλωμάτων
• Συσκευές ηλεκτρονικών βοηθητικών μονάδων εσωτερικού αυτοκινήτου
• Φορητές συσκευές, εξοπλισμός δοκιμών και μετρήσεων
• Πληροφοριακές περιφερειακές πλακέτες, ενσωματωμένες μονάδες συστημάτων

Επιλογές προσαρμογής

1. Επιβεβαίωση τύπου καμπυλωμένης καρφίτσας: επιλέξτε90° δεξιά γωνίαγια την οριζόντια σύνδεση πλευρικών πινάκων: επιλέξτε180° επίπεδη SMTΗ λανθασμένη γωνία προκαλεί ασυμφωνία στη διάταξη PCB.
2. Ορίστε τον ακριβή αριθμό των πινών: διπλή σειρά = 2 × N θέσεις· καθορίστε τις συνολικές θέσεις κατά την αποστολή της αίτησης.
3. Επιβεβαιώστε το μέγεθος του μήκους της καρφίτσας: το μήκος της καρφίτσας ζεύξης και το μήκος της ουράς της συγκόλλησης SMT είναι προσαρμόσιμα· παρέχετε αναφορά σχεδίου, εάν υπάρχει.
4. Επιλέξτε επικάλυψη: επικάλυψη από κασσίτερο για καταναλωτικά προϊόντα χαμηλού κύκλου ζευγαρώσεως· επικάλυψη από χρυσό για υψηλής δόνησης, υγρό βιομηχανικό περιβάλλον για την αποτροπή οξείδωσης.
5. Αντιστοίχιση με το μέρος ζευγαρώματος: ζευγάρωση με αντίστοιχη θηλυκή κεφαλίδα διπλής σειράς πλάτους 1,0 mm· εξακρίβωση της διάστασης ζευγαρώματος πριν από την τελική κλειδαριά BOM.
6. Για την παραγωγή SMT: χρησιμοποιήστε συσκευασία ταινίας και τροχιάς για αυτόματη τοποθέτηση· συσκευασία σωλήνων για δοκιμές πρωτότυπων / μικρών παρτίδων.

Προσαρμοσμένη διαδικασία βήματος

1. Συλλογή απαιτήσεων → 2. Τεχνική αξιολόγηση και προσφορά → 3. Επισκόπηση και επιβεβαίωση σχεδίου 3D → 4. Σχήμα / εργαλείο και πρωτότυπο → 5. Δοκιμή δείγματος (επαφή R, κατακράτηση, επαναρρόφηση) και έγκριση → 6.Μαζική παραγωγή → 7Τελική Ελέγχου Ποιότητας και Εφοδιασμού.

Η υπηρεσία μας

Διαθεσιμότητα δείγματος και πολιτική

Τα δείγματα θα σταλούν στους πελάτες μας δωρεάν, εφόσον είναι πρόθυμοι να πληρώσουν το φορτίο, ή μπορούμε να πληρώσουμε το φορτίο και για κάποιους παλιούς πελάτες από την πλευρά μας.ή ο πελάτης μπορεί να πληρώσει το φορτίο εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με το ταχυδρομείο μας, καθώς και.

Εγγυήσεις/Εγγυήσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Η παράδοση είναι εγγυημένη σε 15 ημέρες.
Οι όροι πληρωμής περιλαμβάνουν T / T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L / C, PayPal, Western Union και άλλα.

Μετά την πώληση

Εξαιρετική εξυπηρέτηση παρέχεται μέσω του δικτύου των γραφείων και της έδρας μας.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ μας είτε μέσω τηλεφώνου είτε μέσω ηλεκτρονικού ταχυδρομείου, ή αν σας βολεύει, επισκεφτείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο πρόγραμμα.

Γενικές ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Η MOQ μας συνήθως είναι 1000 κομμάτια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε ότι μπορούμε να έχουμε μακροπρόθεσμη συνεργασία μαζί σας.

Ε: Ποιο είναι το χρόνο δείγματος; Ποιο είναι το χρόνο παράδοσης;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή.

Ε: Πώς ελέγχω τα προϊόντα μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή ζητώντας από τρίτο μέρος να επιθεωρήσει, ή με εικόνα επιθεώρησης.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών με βάση το Ακαθάριστο βάρος και το CBM σας.

Ε: Πώς ξέρω αν θα στείλετε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης ((DHL, UPS, FedEx, TNT, EMS, κλπ.), το αερομεταφορικό δελτίο ή το B / L από τη θάλασσα θα σας αποσταλεί αμέσως μόλις αποσταλούν τα αγαθά σας.Παρέχεται η χρήσιμη επιπλέον εξυπηρέτησηΥποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να κάνω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Φυσικά, απλά στείλτε μας το σχέδιο ή το δείγμα σας.
