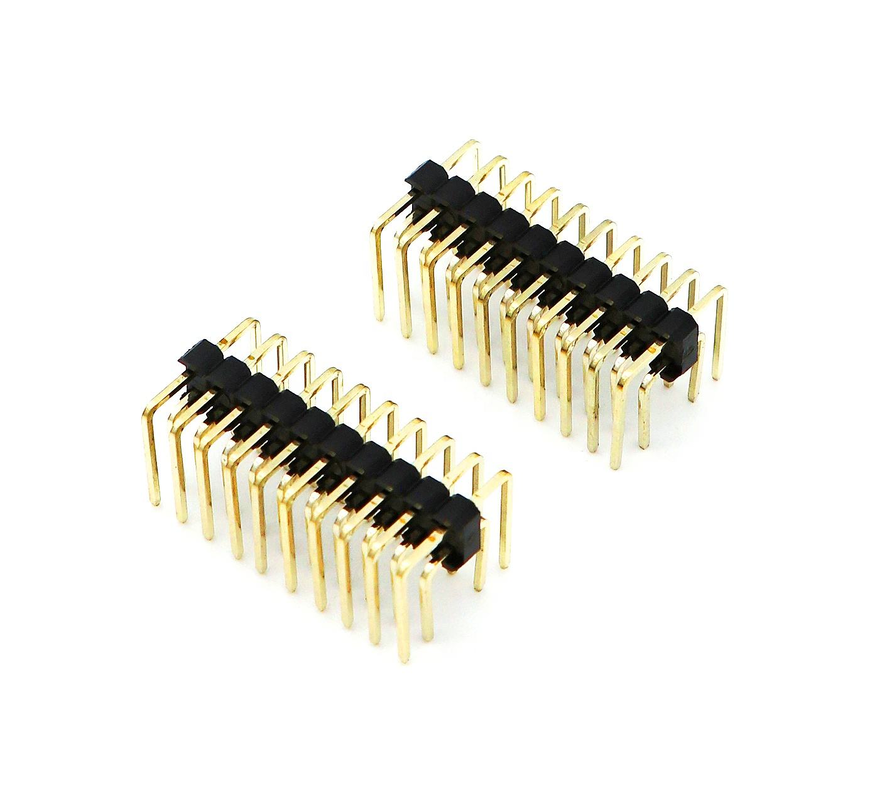

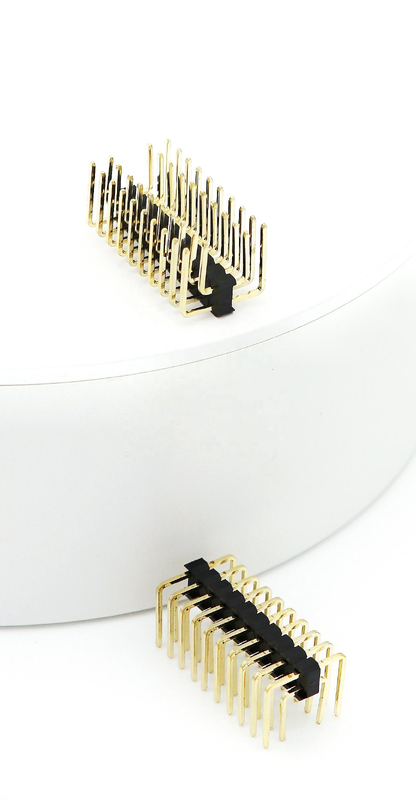

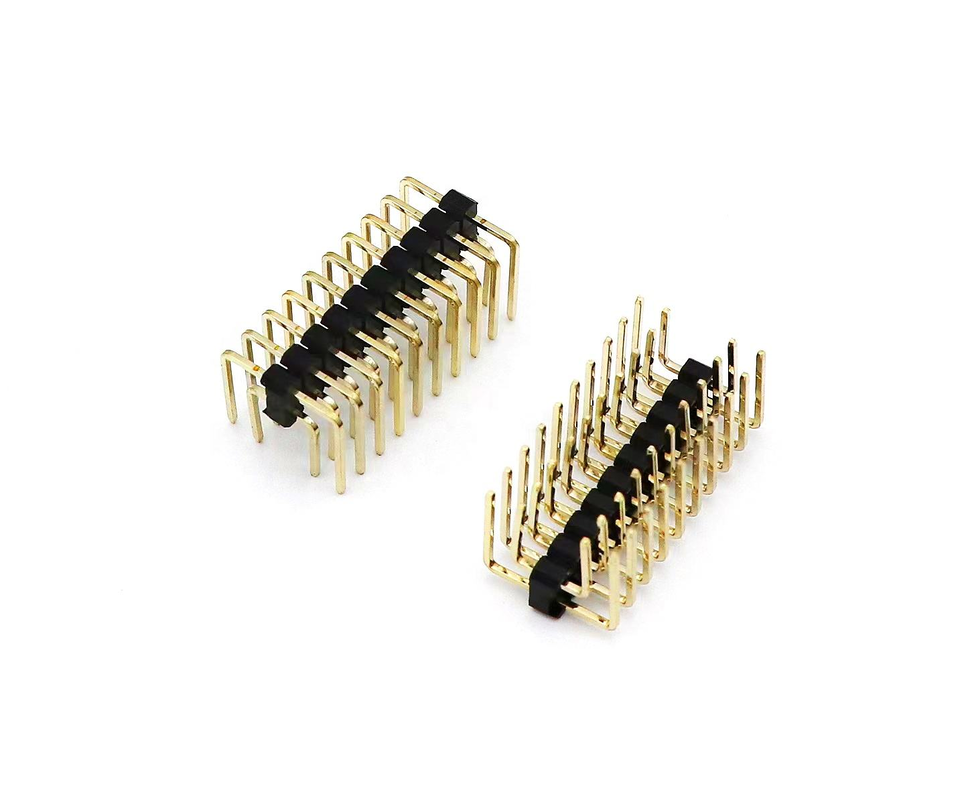

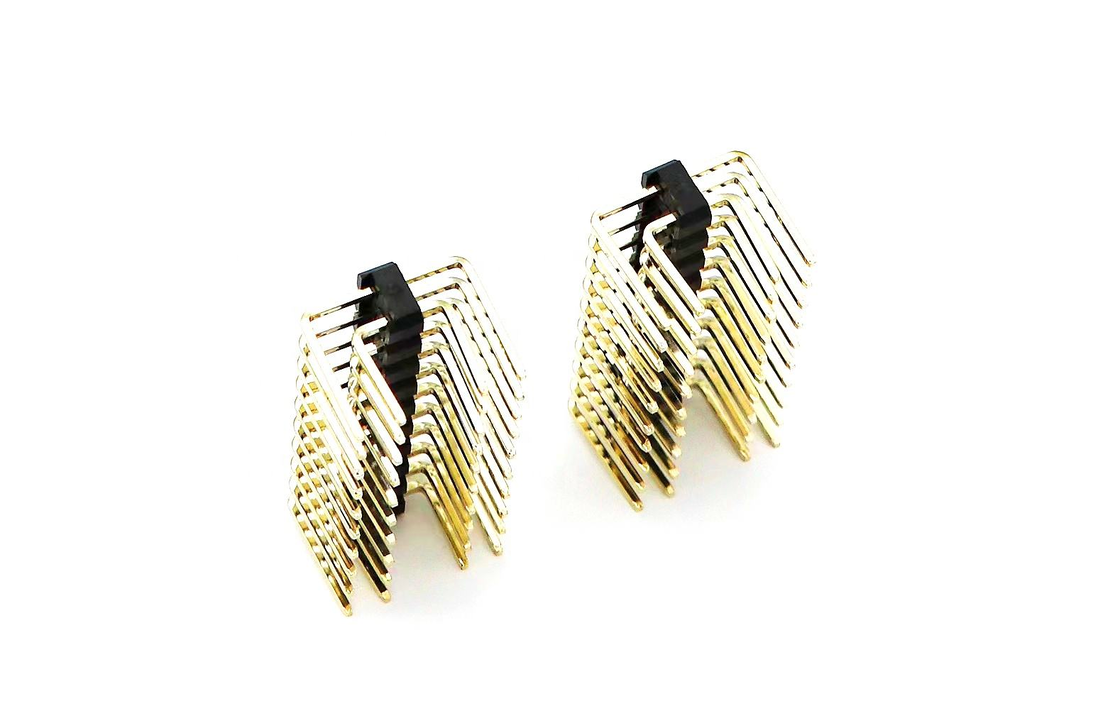

2.54mm Pitch Conector Macho de Doble Fila en Ángulo Recto para PCB de Nylon SQ0.64mm H2.5mm 2*1P-2*40P

2.54mm Pitch Male Pin Header Διπλή σειρά PCB δεξιά γωνία Nylon SQ0.64mm H2.5mm 2*1P-2*40P

Ειδικότερα

• 2.54mm τυπική γωνία, διπλή σειρά δεξιάς γωνίας 90°, ύψος μονωτή H2.5mm, τετραγωνική καρφίτσα SQ0.64mm για υψηλή μηχανική σταθερότητα
• Ευρύ εύρος αριθμού πινών: 21Π-240P, πλήρως προσαρμόσιμη ποσότητα πινών για διαφορετική διάταξη PCB
• Οικισμός από νάιλον UL94V-0, αντιδιαμόρφωση υπό θερμότητα συγκόλλησης· πολλαπλές επιλογές επικάλυψης για τη ρύθμιση της αξιοπιστίας του σήματος
• Τερματισμός δεξιάς γωνίας μέσω τρύπας, ισχυρή κατακράτηση PCB, ιδανικό για διασύνδεση πλατφόρμας προς πλατφόρμα / καλωδιακή πλατφόρμα με πλευρική κατεύθυνση
• Συμμόρφωση με τα πρότυπα RoHS & REACH, υποστήριξη συσκευασίας με δίσκο/σωλήνα για χειροκίνητη και μαζική συναρμολόγηση

Περιγραφή του προϊόντος

Γενικές μηχανικές παραμέτρους

Χαρακτηριστικά υλικού και ηλεκτρικού

Οδηγός για το περιβάλλον και τη συγκόλληση

Χαρακτηριστικό του προϊόντος

1. Δομική δομή με 90° ακρογωνιαία διάτρηση, οριζόντια κατεύθυνση ζευγαρώματος, ιδανική για τοποθέτηση περιβλήματος περιορισμένου ύψους
2. SQ0.64mm στερεή τετραγωνική καρφίτσα επαφής, υψηλότερη αντοχή στην κάμψη από τις στρογγυλές καρφίτσες, αντιανταστροφή κατά τη διάρκεια της συναρμολόγησης και των συνθηκών δονήσεων
3. Κουτί από νάιλον UL94V-0, εξαιρετική θερμική αντοχή, αντιστέκεται στο λιώσιμο κατά τη διαδικασία συγκόλλησης με κύματα
4. Ευέλικτη επιλογή αριθμού καρτών: 21Π-240P, σε μερική κοπή, διαθέσιμη κατόπιν αιτήματος
5. Πολλαπλές επιφανειακές επιφάνειες: κασσίτερο / χρυσό / επιλεκτικός χρυσός στην περιοχή ζευγαρώματος για απαιτήσεις αξιοπιστίας διαφορετικού βαθμού
6. Σταθερά πόδια συγκόλλησης διασωλήνων, ανώτερη μηχανική δύναμη συγκράτησης των PCB κατά των κρουσμάτων και των δονήσεων
7. Διαλειτουργικό με την κύρια 2,54 mm διπλή σειρά γυναικεία κεφαλίδα/κεφαλίδα κιβωτίου στην αγορά

Πλεονέκτημα προϊόντος

1. Σχεδιασμός τετραγωνικής καρφίτσας SQ0,64mm: Σε σύγκριση με την κανονική κεφαλή στρογγυλής καρφίτσας, βελτιώνει την ακαμψία της καρφίτσας, μειώνει τον κίνδυνο κάμψης καρφίτσας κατά την εισαγωγή-απομάκρυνση και την συναρμολόγηση PCB, μειώνει το ποσοστό ελαττωμάτων παραγωγής.
2. Κουτί από νάιλον H2,5 mm: Το βελτιστοποιημένο ύψος του μονωτή εξισορροπεί τη μηχανική τοποθέτηση και την αντοχή στη θερμότητα, αποφεύγοντας το πρήξιμο ή την παραμόρφωση του πλαστικού κατά την μαζική παραγωγή με συγκόλληση κυμάτων.
3. Δομή διατρυφής με ορθογώνια στροφή: Παρέχει ισχυρότερη δύναμη αγκύρωσης PCB από την κεφαλίδα τύπου SMT. Κατάλληλο για εξοπλισμό με αντίκτυπο δονήσεων, αποτρέπει τον κίνδυνο πτώσης των συνδέσμων.
4. Καλυψη πλήρους εύρους αριθμού πινών: Από τις θύρες δοκιμής σήματος με χαμηλό αριθμό πινών έως τη διασύνδεση των μονάδων με υψηλό αριθμό πινών, ένα μοντέλο καλύπτει πολλαπλές απαιτήσεις BOM, συντομεύει τον κύκλο προμηθειών.
5. Ευέλικτο διάλυμα επικάλυψης: Τσιμέντο για ευαίσθητα προς το κόστος καταναλωτικά αγαθά· επιλεκτική χρυσοπλαστική για σενάρια επαναλαμβανόμενης ζευγαρώσεως βιομηχανικής κλάσης, ισορροπία κόστους & αξιοπιστία.
6. Υψηλή συμβατότητα: Συνδυάζεται άμεσα με τις συνηθισμένες γυναικείες πρίζες διπλής σειράς 2,54 mm στην αγορά, χωρίς επιπλέον εργασίες επανασχεδιασμού για τα υπάρχοντα έργα PCB.

Εφαρμογή

• Βιομηχανικές πλακέτες ελέγχου και περιφερειακές μονάδες PLC
• Ενσωματωμένο υλικό, πύλη IoT και ενότητες αισθητήρων
• Ιατρικός βοηθητικός εξοπλισμός PCBA
• Συσκευές ελέγχου έξυπνου σπιτιού
• Συσκευές ηλεκτρονικών βοηθητικών μονάδων εσωτερικού οχήματος
• Έργα δοκιμής και μέτρησης
• Εξοπλισμός τερματικών επικοινωνιών
• Διασύνδεση σήματος ρομποτικής

Επιλογές προσαρμογής

1. Επιβεβαίωση του αριθμού των πιν: Επιβεβαιώστε τον ακριβή απαιτούμενο αριθμό καρφίτ (21Π-2Επικοινωνήστε μαζί μας εάν απαιτείται τροποποίηση μερικής κοπής / ειδικού μήκους.
2. Έλεγχος προσανατολισμού: Επιλέξτε αυτό το μοντέλο ορθής γωνίας όταν ο συνδετήρας ζεύξης χρειάζεται πλευρική είσοδο· επιλέξτε κεφαλίδα ευθείας τύπου για ζεύξη από την κορυφή.
3. Επιλογή επικάλυψης:
   • Προσοχή για το κόστος, σύντομο ζευγάρωμα: επιλέξτε κασσίτερο
   • Συχνές αποσύνδεση, υγρό / βιομηχανικό περιβάλλον: επιλέξτε χρυσό φλας ή επιλεκτική χρυσοπλαστική
4. Σημείωση σχεδιασμού PCB: Αποθήκευση που ταιριάζει με το αποτύπωμα της τρύπας για μια τετραγωνική καρφίτσα 0,64 mm· ανατρέξτε στο σχεδιασμό της πλακέτας PCB που παρέχεται.
5. Διαδικασία συναρμολόγησης: Υιοθετήστε τη συγκόλληση κυμάτων για μαζική παραγωγή· ακολουθήστε αυστηρά τις παραμέτρους θερμοκρασίας και χρόνου συγκόλλησης για να αποφευχθεί η βλάβη του περιβλήματος από νάιλον.
6. Μέρος ζευγαρώματος: Πρέπει να ταιριάζει με τη γυναικεία κεφαλίδα διπλής σειράς 2,54 mm· να επαληθεύεται το ύψος, η απόσταση μεταξύ των γραμμών και η διάσταση των καρφίτλων πριν από την οριστική κατάρτιση της BOM.

Προσαρμοσμένη διαδικασία βήματος

1. Συλλογή απαιτήσεων → 2. Τεχνική αξιολόγηση και προσφορά → 3. Επισκόπηση και επιβεβαίωση σχεδίου 3D → 4. Σχήμα / εργαλείο και πρωτότυπο → 5. Δοκιμή δείγματος (επαφή R, κατακράτηση, επαναρρόφηση) και έγκριση → 6.Μαζική παραγωγή → 7Τελική Ελέγχου Ποιότητας και Εφοδιασμού.

Η υπηρεσία μας

Διαθεσιμότητα δείγματος και πολιτική

Τα δείγματα θα σταλούν στους πελάτες μας δωρεάν, εφόσον είναι πρόθυμοι να πληρώσουν το φορτίο, ή μπορούμε να πληρώσουμε το φορτίο και για κάποιους παλιούς πελάτες από την πλευρά μας.ή ο πελάτης μπορεί να πληρώσει το φορτίο εκ των προτέρων, και μπορούμε να στείλουμε δείγματα με το ταχυδρομείο μας, καθώς και.

Εγγυήσεις/Εγγυήσεις/Όροι και Προϋποθέσεις

Παρέχουμε εγγύηση ποιότητας προϊόντος.
Η παράδοση είναι εγγυημένη σε 15 ημέρες.
Οι όροι πληρωμής περιλαμβάνουν T / T, αλλά υπόκεινται σε διαπραγμάτευση, όπως L / C, PayPal, Western Union και άλλα.

Μετά την πώληση

Προσφέρουμε εξαιρετική εξυπηρέτηση μέσω του δικτύου των γραφείων και της έδρας μας.
Παρακαλούμε επικοινωνήστε με το τμήμα πωλήσεων μάρκετινγκ μας είτε μέσω τηλεφώνου είτε μέσω e-mail, ή αν βολεύεται, επισκεφθείτε το γραφείο μας.
Εκτός από την φιλική εξυπηρέτηση, προσφέρουμε τις πιο ανταγωνιστικές τιμές και ευέλικτο πρόγραμμα.

Γενικές ερωτήσεις

Ε: Ποιο είναι το MOQ σας;

Α: Η MOQ μας συνήθως είναι 1000 κομμάτια, αλλά δεχόμαστε μικρές ποσότητες παραγγελίας για δοκιμές.

Ε: Μπορώ να επισκεφτώ το εργοστάσιό σας;

Α: Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας, και θα σας δείξουμε την επαγγελματική μας διαδικασία παραγωγής, και ελπίζουμε ότι μπορούμε να έχουμε μακροπρόθεσμη συνεργασία μαζί σας.

Ε: Ποιο είναι το χρόνο δείγματος; Ποιο είναι το χρόνο παράδοσης;

Α: 7 ημέρες για δείγματα και 15-20 ημέρες για μαζική παραγωγή.

Ε: Πώς ελέγχω τα προϊόντα μου;

Α: Μπορείτε να επιθεωρήσετε επισκεπτόμενοι το εργοστάσιο, ή ζητώντας από τρίτο μέρος να επιθεωρήσει, ή με εικόνα επιθεώρησης.

Ε: Πόσο κοστίζει η αποστολή στη χώρα μου;

Α: Το φορτίο θα δοθεί από την εταιρεία μεταφορών με βάση το Ακαθάριστο βάρος και το CBM σας.

Ε: Πώς ξέρω αν θα στείλετε την παραγγελία μου;

Α: Ο αριθμός παρακολούθησης ((DHL, UPS, FedEx, TNT, EMS, κλπ.), το αερομεταφορικό δελτίο ή το B / L από τη θάλασσα θα σας αποσταλεί αμέσως μόλις αποσταλούν τα αγαθά σας.Παρέχεται η χρήσιμη επιπλέον εξυπηρέτησηΥποστηρίζουμε αυτό που πουλάτε.

Ε: Μπορώ να κάνω εξατομικευμένα/προσαρμοσμένα προϊόντα;

 Α: Φυσικά, απλά στείλτε μας το σχέδιο ή το δείγμα σας.
